2023版高考化学一轮总复习第八章微专题九化学反应速率和平衡图像的分析课件

这是一份2023版高考化学一轮总复习第八章微专题九化学反应速率和平衡图像的分析课件，共17页。
1.常见图像及解题原则

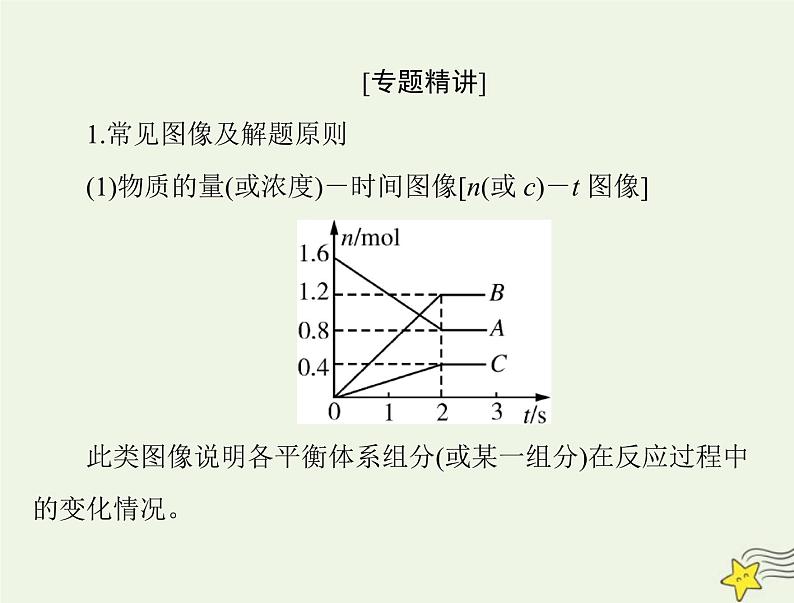

(1)物质的量(或浓度)－时间图像[n(或 c)－t 图像]
此类图像说明各平衡体系组分(或某一组分)在反应过程中

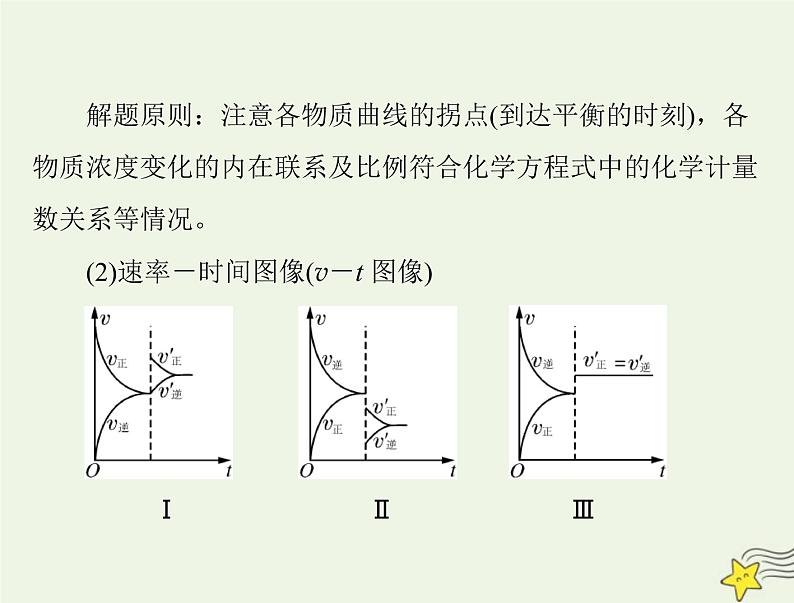

解题原则：注意各物质曲线的拐点(到达平衡的时刻)，各物质浓度变化的内在联系及比例符合化学方程式中的化学计量数关系等情况。(2)速率－时间图像(v－t 图像)

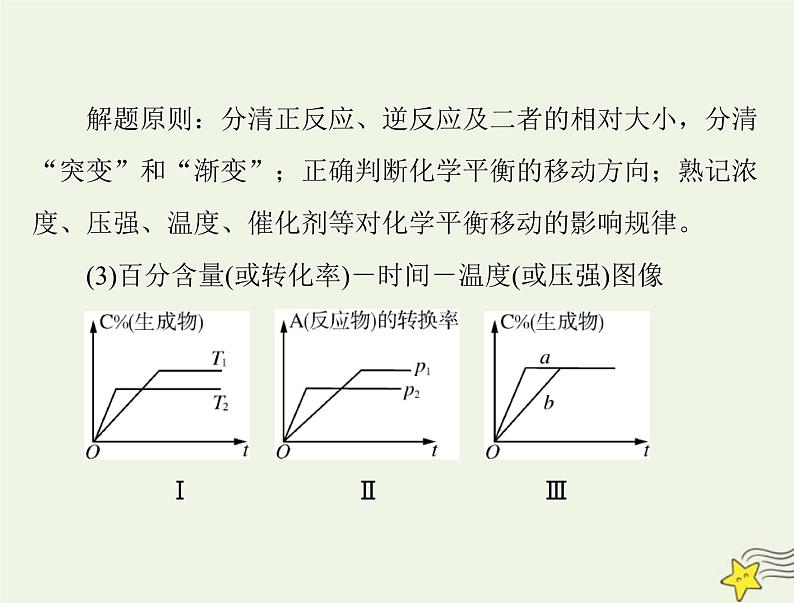

解题原则：分清正反应、逆反应及二者的相对大小，分清“突变”和“渐变”；正确判断化学平衡的移动方向；熟记浓度、压强、温度、催化剂等对化学平衡移动的影响规律。(3)百分含量(或转化率)－时间－温度(或压强)图像

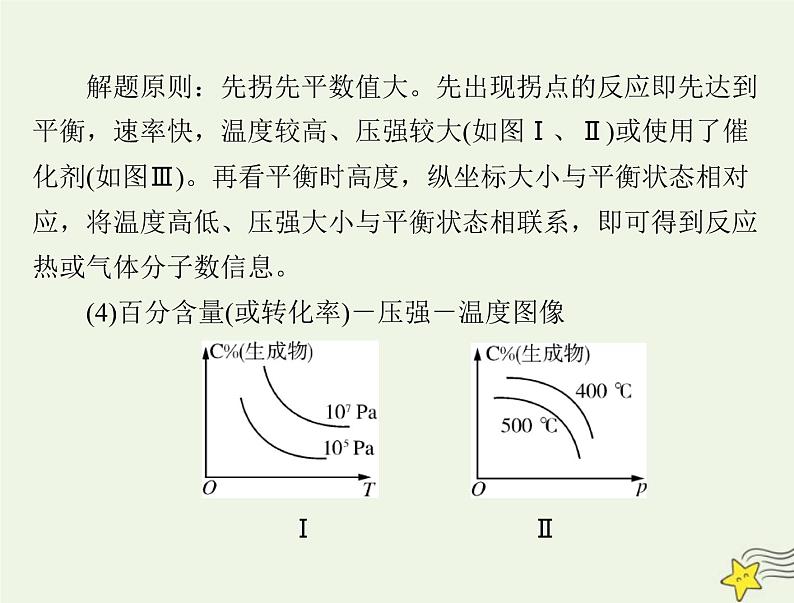

解题原则：先拐先平数值大。先出现拐点的反应即先达到平衡，速率快，温度较高、压强较大(如图Ⅰ、Ⅱ)或使用了催化剂(如图Ⅲ)。再看平衡时高度，纵坐标大小与平衡状态相对应，将温度高低、压强大小与平衡状态相联系，即可得到反应热或气体分子数信息。(4)百分含量(或转化率)－压强－温度图像

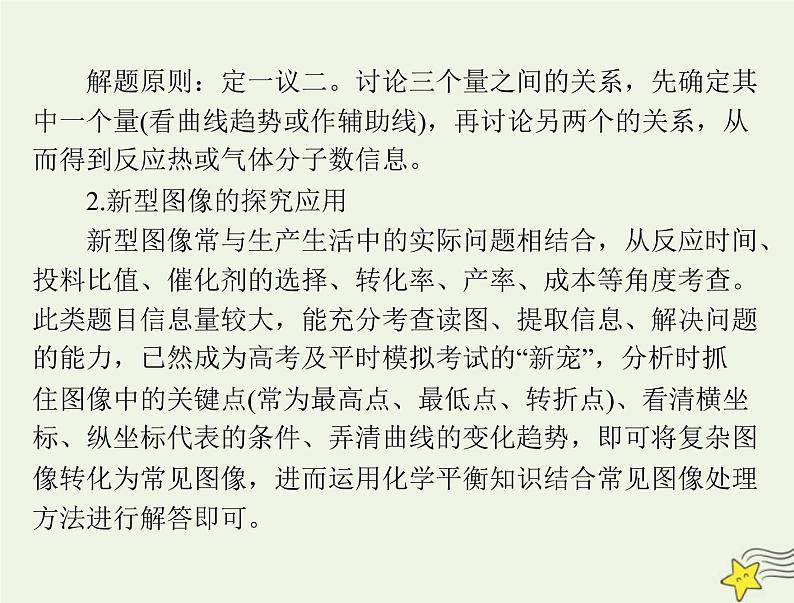

解题原则：定一议二。讨论三个量之间的关系，先确定其中一个量(看曲线趋势或作辅助线)，再讨论另两个的关系，从而得到反应热或气体分子数信息。
2.新型图像的探究应用
新型图像常与生产生活中的实际问题相结合，从反应时间、投料比值、催化剂的选择、转化率、产率、成本等角度考查。此类题目信息量较大，能充分考查读图、提取信息、解决问题的能力，已然成为高考及平时模拟考试的“新宠”，分析时抓住图像中的关键点(常为最高点、最低点、转折点)、看清横坐标、纵坐标代表的条件、弄清曲线的变化趋势，即可将复杂图像转化为常见图像，进而运用化学平衡知识结合常见图像处理方法进行解答即可。

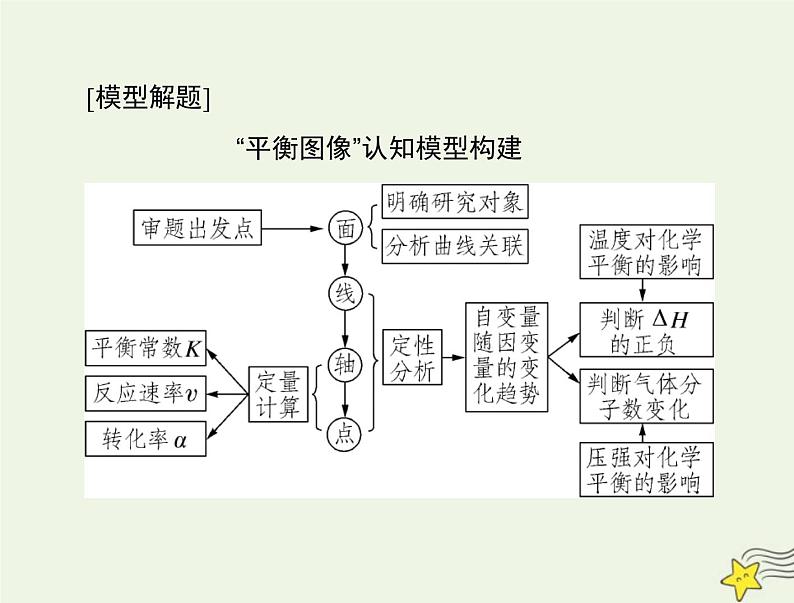

“平衡图像”认知模型构建

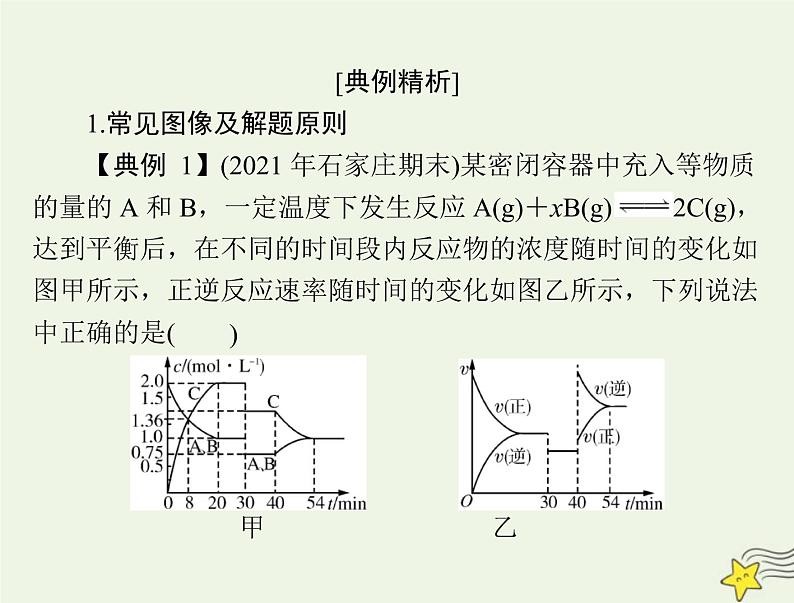

[典例精析]1.常见图像及解题原则【典例 1】(2021 年石家庄期末)某密闭容器中充入等物质
的量的 A 和 B，一定温度下发生反应 A(g)＋xB(g)
达到平衡后，在不同的时间段内反应物的浓度随时间的变化如图甲所示，正逆反应速率随时间的变化如图乙所示，下列说法
A.30～40 min 间该反应使用了催化剂
B.化学方程式中的 x＝1，正反应为吸热反应C.30 min 时降低温度，40 min 时升高温度
D.前 8 min A 的平均反应速率为 0.08 ml·L－1·min－1
解析：若使用催化剂，则化学反应速率加快，但平衡不移动，A 错误；由甲图像可知，A、B 的浓度变化相同，故 A、B的化学计量数相同，都为 1，由乙图像可知，30 min 时改变的条件为减小压强，40 min 时改变的条件为升高温度，且升高温度平衡向逆反应方向移动，则正反应为放热反应，B、C 错误；
[思维建模] 化学平衡图像题的解题方法(1)看图像
“一看”面(即纵坐标与横坐标的意义)；“二看”线(即线的走向和变化趋势)；
“三看”点(即起点、拐点、交点、终点)；
“四看”辅助线(如等温线、等压线、平衡线等)；“五看”量的变化(如浓度变化、温度变化等)。
联想外界条件的改变对化学反应速率和化学平衡的影响规律。
①先拐先平：在转化率—时间曲线中，先出现拐点的曲线
先达到平衡，这表示反应的温度高或压强大。
②定一议二：图像中有三个量时，先确定一个量不变，再
讨论另外两个量的关系。
根据图像中表现的关系与所学规律相对比，做出符合题目
下列有关说法正确的是(
A.升高温度，图中平衡向正反应方向移动B.图中 T1、T2 温度分别对应平衡常数 K1、K2，则 T1>T2，K1>K2C.在 T3、起始投料比 n(H2)∶n(CO2)＝1.5 时，H2 的转化率为 30%D. 在 T1 、起始投料比 n(H2)∶n(CO2) ＝2 时，达到平衡后H2 的物质的量为 1 ml，则达到平衡时 C2H5OH 的物质的量为1.5 ml
化率为 20%，设起始 H2 的物质的量为 3 ml，则起始 CO2 的物质的量为 2 ml，列出三段式：
2CO2(g) ＋ 6H2(g)
C2H5OH(g)＋3H2O(l)
2 ml0.4 ml1.6 ml
3 ml1.2 ml1.8 ml
0 ml0.2 ml0.2 ml
0 ml0.6 ml0.6 ml
×100%＝40%，C 错误；在 T1、起始
n(H2)n(CO2)
＝2 时，CO2 转化率为 60%，设 CO2 初始物质的
量为 a ml，则 H2 的初始物质的量为 2a ml，列出三段式：
