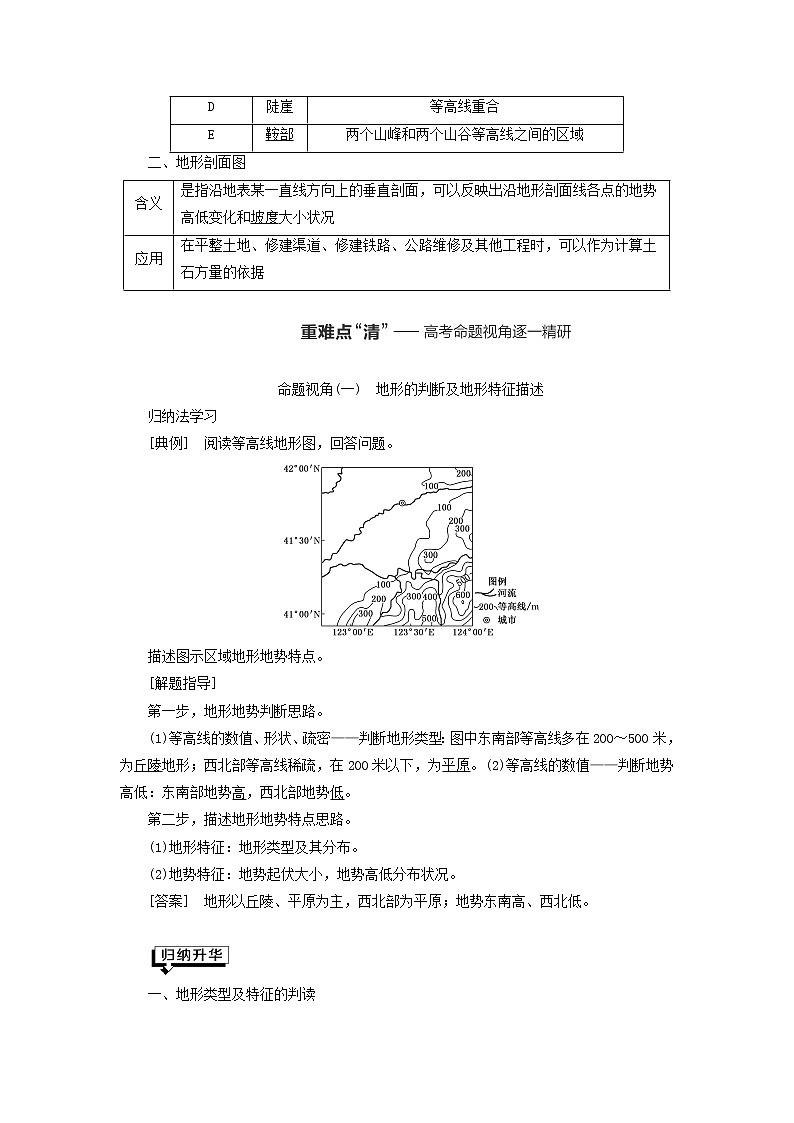

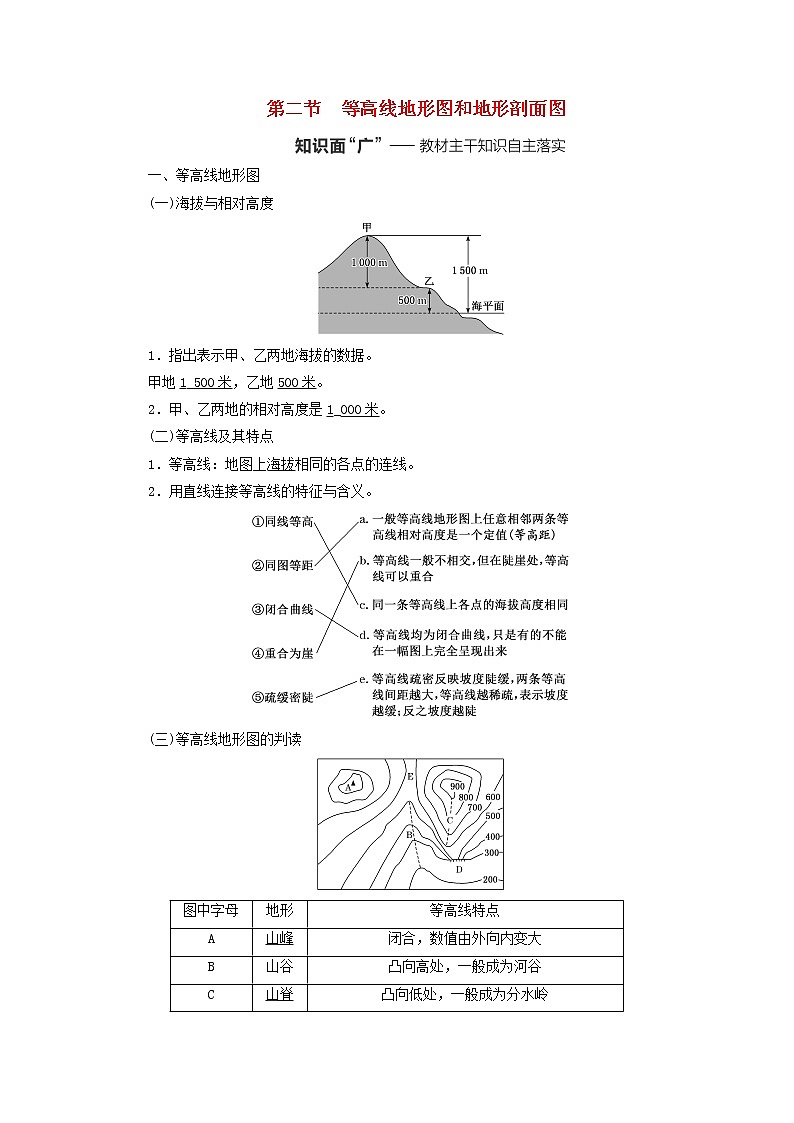

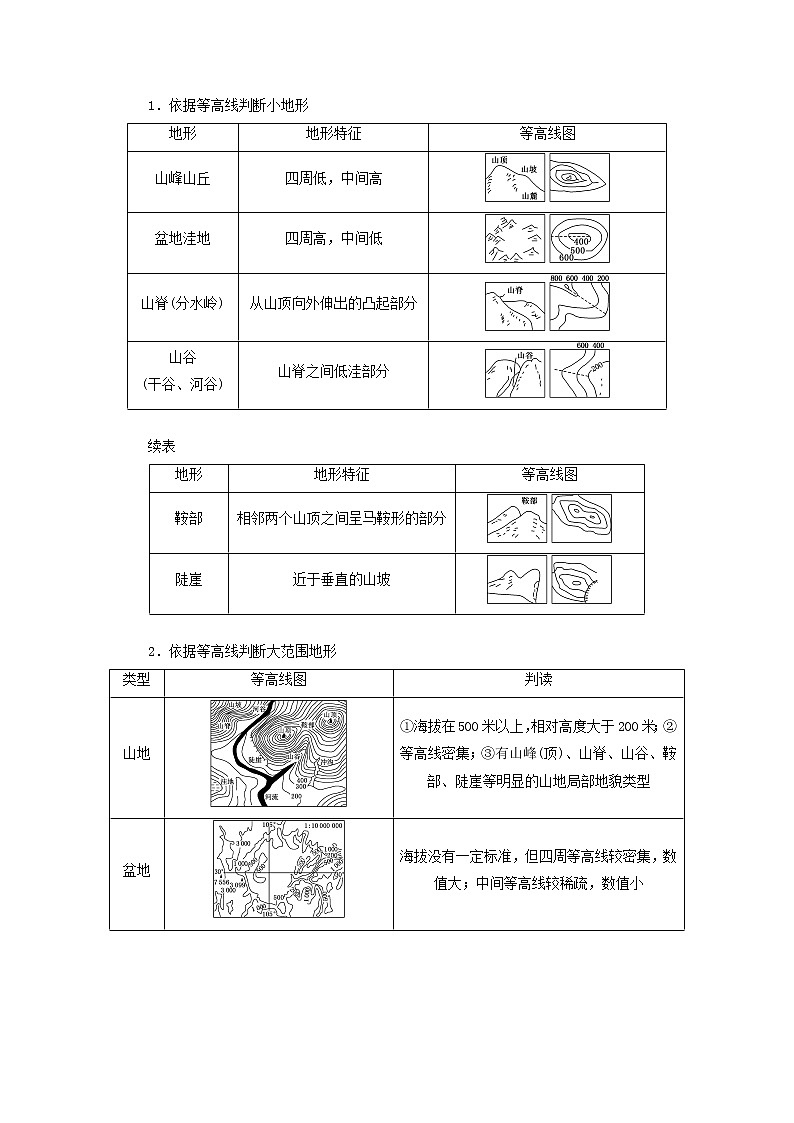

第二节　等高线地形图和地形剖面图一、等高线地形图(一)海拔与相对高度1．指出表示甲、乙两地海拔的数据。甲地1_500米，乙地500米。2．甲、乙两地的相对高度是1_000米。(二)等高线及其特点1．等高线：地图上海拔相同的各点的连线。2．用直线连接等高线的特征与含义。(三)等高线地形图的判读图中字母地形等高线特点A山峰闭合，数值由外向内变大B山谷凸向高处，一般成为河谷C山脊凸向低处，一般成为分水岭D陡崖等高线重合E鞍部两个山峰和两个山谷等高线之间的区域二、地形剖面图含义是指沿地表某一直线方向上的垂直剖面，可以反映出沿地形剖面线各点的地势高低变化和坡度大小状况应用在平整土地、修建渠道、修建铁路、公路维修及其他工程时，可以作为计算土石方量的依据  命题视角(一)　地形的判断及地形特征描述归纳法学习　[典例]　阅读等高线地形图，回答问题。描述图示区域地形地势特点。[解题指导]第一步，地形地势判断思路。(1)等高线的数值、形状、疏密——判断地形类型：图中东南部等高线多在200～500米，为丘陵地形；西北部等高线稀疏，在200米以下，为平原。(2)等高线的数值——判断地势高低：东南部地势高，西北部地势低。第二步，描述地形地势特点思路。(1)地形特征：地形类型及其分布。(2)地势特征：地势起伏大小，地势高低分布状况。[答案]　地形以丘陵、平原为主，西北部为平原；地势东南高、西北低。 一、地形类型及特征的判读1．依据等高线判断小地形地形地形特征等高线图山峰山丘四周低，中间高盆地洼地四周高，中间低山脊(分水岭)从山顶向外伸出的凸起部分山谷(干谷、河谷)山脊之间低洼部分 续表地形地形特征等高线图鞍部相邻两个山顶之间呈马鞍形的部分陡崖近于垂直的山坡 2．依据等高线判断大范围地形类型等高线图判读山地①海拔在500米以上，相对高度大于200米；②等高线密集；③有山峰(顶)、山脊、山谷、鞍部、陡崖等明显的山地局部地貌类型盆地海拔没有一定标准，但四周等高线较密集，数值大；中间等高线较稀疏，数值小丘陵数值一般在500米以下，多闭合曲线，反映出该地地形起伏不大，海拔较低高原海拔较高，一般在1 000 米以上，不同的高原等高线差距较大，高原面一般较平坦，边缘陡峻，如内蒙古高原和云贵高原等平原海拔较低，一般在200米以下，等高线稀疏 二、地形地势特征的描述1．地形特征类题目的答题思路描述角度语言表达地形类型平原、高原、山地、丘陵、盆地①地形以××为主；②主要分布在××地形区地势高、低①地势××高××低或地势自××向××倾斜；②地形崎岖(平坦)或地面起伏大(小)海岸线平直、曲折①海岸线平直；②海岸线曲折，多半岛、岛屿等 2．地形特征类题目的答题注意点 有关地形特征类试题，在考试中作答未必面面俱到，应因题而变，其依据主要有两条：一是看题干的设问要求是什么。设问要求是用行为动词来体现的，常见的行为动词除了“描述”之外还有“指出”“说出”“简答”“说明”“概括”等。答题要求不同，采分点自然也就不同，有的答案只有几个字、一句话，有的则要答出很多条。二是看材料所给的信息有什么。材料所给信息一般都是试题的采分点，在作答时一定要围绕材料展开，而不能机械地套用模板。 命题点全训　题点(一)　根据等高线判读地形(2020·浙江7月选考·节选)我国某山脉主峰由古老的片麻岩构成，第四纪冰期时该地雪线高度为海拔3 500～3 600米。图1为该主峰附近地形图，图2为图1中某地的谷地景观图。据此完成下题。1．图2谷地景观可见于图1中的(　 )A．甲地  B．乙地  C．丙地  D．丁地解析：B　由图1可知，乙地等高线凸向海拔较高处，为山谷，符合图2的地形特征，B对。甲地位于山顶，丙地处于两座山的鞍部，丁地位于山脊。如图为某区域等高线地形图(单位：米)。读图完成2～3题。2．图示区域内最大高差可能为(　 )A．590米  B．400米C．380米  D．620米3．如图所示区域的地形地势的基本特征是(　 )A．地形以低山丘陵、盆地为主B．地势南高北低C．地形以山地、平原为主D．甲地地形为平原解析：2.A　3.A　第2题，根据图中已知等高线的海拔判断，该地形图的等高距为100米，读图可知，该区域最高的海拔高度范围在600～700米，最低的海拔高度范围在100～200米，据此可以计算出图示区域相对高差的范围在400～600米，最大高差接近600米，因此A符合题意。第3题，据上题分析可知，该区域相对高度较大，有一定的起伏，且图示区域的海拔高度多在200～600米，由此判断该区域地形类型以低山丘陵为主；图中甲村附近的等高线大致呈封闭状，中间低，四周高，为盆地地形，因此A符合题意，排除D。结合等高线数值和形态判断，图示区域东部西高东低，图示区域中西部四周高，中间低，地势不具有南高北低特征，排除B。该地地形起伏较大，平原地形面积小，排除C。题点(二)　描述地形地势特征4．(2020·浙江7月选考·节选)下图为河南省部分地理要素分布示意图。据此完成下列问题。河南省的地势特点是________________。从地形类型看，图中城市主要分布在______。解析：从图中等高线分布和数值变化可以看出，河南省地势西高东低。读图可知，城市主要分布在东部平原地区。答案：西高东低　平原命题视角(二)　等高线地形图中的相关计算及地形剖面图的绘制演绎法学习　一、等高线地形图中的相关计算1．计算两地间的相对高度和温差从等高线地形图上，读出任意两点的高度(海拔)，根据公式：H相＝H高－H低，计算出两点的相对高度，可以根据对流层气温平均垂直递减率(0.6 ℃/100米)进一步求出它们的温度差。2．估算陡崖高度图示相对高度(n－1)×Δd≤ΔH<(n＋1)×Δdn：陡崖处重合的等高线条数Δd：等高距图中陡崖的相对高度的取值范围为200米≤ΔH＜400米绝对高度陡崖崖顶的绝对高度：h大≤H<h大＋Δdh大：指重合等高线中数值最大的图中崖顶的绝对高度的取值范围为300米≤H顶＜400米 陡崖崖底的绝对高度：h小－Δd<H≤h小h小：指重合等高线中数值最小的图中崖底的绝对高度的取值范围为0＜H底≤100米3.估算某地形区的相对高度一般说来，若在等高线地形图上，任意两点之间有n条等高线，等高距为d，则这两点的相对高度H可用公式：(n－1)d＜H＜(n＋1)d求算。如图所示，求A、B两点间的相对高度。A、B两点之间有3条等高线，等高距为100米，利用公式可得A、B两点间的相对高度为200米＜H＜400米。4．判断闭合等高线区域内的海拔在等高线地形图中，有时会出现局部的闭合区域，可依据“大于大值，小于小值”规律来判断。例：如果闭合等值线海拔与两侧等高线中的较低海拔相等，则闭合区域内的海拔低于较低海拔，此地可能为小盆地，如图中A区域海拔低于300米，高于200米，为小盆地；如果闭合等值线海拔与两侧等高线中的较高海拔相等，则闭合区域内的海拔高于较高海拔，此地可能为小山丘，如图中B区域海拔高于400米(低于500米)，为小山丘。二、地形剖面图的绘制与判读1．绘制地形剖面图的方法(1)基础图示：在等高线地形图基础上绘制。(2)关键要素：水平比例尺和垂直比例尺。(3)作图步骤步骤具体内容确定剖面线根据要求在需绘制剖面图的两点之间作出一条直线(AB)确定比例尺剖面图的水平比例尺多采用原图的比例尺(有特殊要求时除外)；为了使剖面图所表达的地势起伏更加明显，垂直比例尺大多都要适当放大建坐标剖面图的水平基线一般与剖面线长度相等。纵轴的高程应根据需要确定，剖面图上的高程间距要与等高线地形图的等高距相等描点将剖面线(AB)与等高线的所有交点及特殊点(如最高点、最低点)按其水平距离和高程转绘到剖面图中连线用平滑曲线将各点顺次连接，注意相邻两点间的升降趋势要与实际海拔变化保持一致　2.地形剖面图的判读一看关键点即起点、终点、最高点和最低点。观察剖面线中这四点的高度值是否与等高线图一致二看起伏趋势从剖面线起点开始，对比分析等高线地形图与地形剖面图的高低起伏变化趋势是否一致三看特殊部位看剖面线是否经过河流、陡崖、山脊、鞍部等特殊地形部位及海拔高度范围 三、通视问题的判读图示判读方法根据坡度陡缓情况判断如果是先陡坡后缓坡(凹坡)，则可以通视(如图1)；如果是先缓坡后陡坡(凸坡)，则无法通视(如图2)根据是否穿越沟谷判断如果穿越沟谷，由于后半部分地势会升高，即使地势再降低，也会因为地形阻挡而无法通视(如图3) 命题点全训　溯溪，是由峡谷溪流的下游向上游，涉水登山的一项探险活动。下图为我国东南地区某地等高线地形图(单位：米)。据此完成1～2题。1．该地适宜开展溯溪活动的线路是(　 )A．L1  B．L2  C．L3   D．L42．下列叙述中，与该地实际相符的是(　 )A．山地最高峰超过350米B．地面至少有三个洼坑C．在M峰可一览其余群峰D．N地是观日出最佳点解析：1.A　2.B　第1题，L1等高线向高处凸出，为山谷，距离长，坡度小，适合溯溪。A正确。第2题，读图可知，图示等高距为25米，M点为最高点，海拔为325～350米，A错误。闭合等高线，高度不在正常范围内，其特点是“大于大的”或“小于小的”，图中有三处150米闭合等高线处，表示洼地，B正确。在M峰无法看到L4线路上的山峰，C错误。N地的东北和东南方向均有山岭阻挡，不适合观日出，D错误。读某地区等高线地形图，完成3～4题。3．关于图中规划公路叙述正确的是(　 )A．长度约为6千米B．走向为西北—东南C．公路最高点海拔在200～300米D．穿越山脊地区4．沿图中a—b剖面线绘制的地形剖面图是下列选项中的(　 )解析：3.B　4.A　第3题，读图，用尺子可量出规划公路的图上长度约1.5厘米，结合图中比例尺，可知规划公路的长度约为3千米，A错；根据所示图示方向，可得出该图的方向是右北左南，上西下东，可判断规划公路的走向是西北—东南，B对；图中的规划公路最高点在100～200米，C错；根据图示，规划公路所穿越的地区是位于两座山脉之间的山谷，即鞍部，D错。第4题，读图，a—b剖面线经过的海拔最高点为700～800米，D错。最低点为200～300米，起点a海拔为300～400米，终点b为300～400米，靠近b有一河谷，B错。靠近a有最高山峰，A对，C错。 命题视角(三)　等高线地形图的应用演绎法学习　一、依据等高线地形图判读区域自然地理特征1．判读地形地势(1)根据等高线的数值和形状，判断区域内主要地形类型和地势高低。(2)在认识地形地势基础上，判断地形坡度和坡向。坡度陡缓等高线稀疏的地方为缓坡，等高线密集的地方为陡坡，等高线均匀的地方为均匀坡判读坡向一般来说，坡向朝向低纬——阳坡；坡向朝向高纬——阴坡；气流沿坡面上升的坡——迎风坡；气流沿坡面下沉的坡——背风坡2.结合地形特征判断气候特征及差异 (1)判断依据：气候特征应结合纬度位置、地势高低、坡向等因素，等高线特征主要反映地形地势对气候的影响。(2)气候特征及差异的判读气温差异求出高度差，再用气温垂直递减率0.6 ℃/100米计算温度差，地势越高气温越低盆地、谷地易出现逆温；易出现冷空气集聚，发生霜冻降水差异迎风坡降水多于背风坡光照差异阳坡气温、光照条件好于阴坡，同一种植被在阳坡的分布上界高于阴坡3.根据等高线形状和疏密判断水系、水文特征(1)判断水系特征河流位置及流向山谷常有河流发育，山谷线(集水线)的位置往往就是河流的位置，等高线穿越河谷时向上游弯曲，即河流流向与等高线凸出方向相反流域形状及面积山脊为河流的分水岭，画出山脊线就可以明确河流的汇水范围，即确定河流的流域形状，进而计算流域面积水系形状山地常形成放射状水系，盆地常形成向心状水系(2)判断水文特征①等高线密集的河谷，河流流速快，陡崖处有时形成瀑布。②河流流出山口处常形成冲积扇。③河流的流量与流域面积和降水量等有关。4．结合地形和气候特征，判断区域植被状况(1)宏观的植被分布和差异，要根据区域气候类型、垂直地带性来进行判断。(2)区域内植被差异可能有以下几种情况：①阳坡的气温、光照条件要好于阴坡，同一种植被在阳坡的分布上界高于阴坡。②迎风坡降水条件好，植被状况好于背风坡。③特殊情况下要考虑蒸发情况，阴坡气温较低，蒸发弱，土壤水分条件好于阳坡，植被生长状况可能好于阳坡。④靠近河流的地段，地下水较为充足，植被生长良好。二、等高线地形图在生产实践中的应用1．科学选择建设地址类型区位要求图示水库坝址坝址应建在等高线密集的河流峡谷处，该位置筑坝工程量小且落差大；库区宜选在河谷、山谷地区，或“口袋形”的洼地、小盆地，以保证有较大的集水面积和库容港口港口应建在等高线稀疏、等深线密集的海湾地区，即陆域平坦、水域深阔的避风海湾，避开含沙量大的河流，以免引起航道淤塞气象站气象站应建在地势坡度适中、地形开阔的地方 疗养院疗养院应建在地势坡度较缓(等高线稀疏)、向阳坡、背山面水、气候宜人、空气清新的地方，且有交通线通过，交通便利宿营地宿营地应避开河谷、河岸，以预防暴雨造成的山洪暴发；避开陡崖、陡坡，以防崩塌、落石造成伤害；应选在地势较高的缓坡或较平坦的鞍部宿营(如图中q点)航空港航空港应建在等高线稀疏的地方，即地形平坦开阔、坡度适当、易排水的地方，还要地质条件好；注意盛行风向；保持与城市的适当距离等　　2.合理确定线路方向类型区位要求图示一般要求坡度平缓，尽量在等高线之间穿行，线路较短，尽量少占农田、少建桥梁，避开陡崖、陡坡等。通往山顶的公路，往往需建盘山路，如右图中公路选线为EHF。现代高速公路、高速铁路要求速度快、线路短，一般要遇山修隧道，会选择图中EGF线路引水路线首先考虑水从高处往低处流，再结合距离的远近确定(右图中①线更合理)油气管道路线尽可能短，尽量避免通过山脉、大河等，以降低施工难度和建设成本3.优化生产生活布局类型区位要求图示农业生产布局根据等高线地形图反映的地形类型、地势起伏、坡度陡缓，结合气候和水源条件，因地制宜提出农、林、牧、渔业合理布局的方案。平原宜发展种植业；山区宜发展林业、畜牧业工业区、居民区选址一般选在靠近水源、交通便利、等高线间距较大的地形平坦开阔处 命题点全训　读下图，完成下列要求。(1)判断图中D处地形，并说明理由。(2)若B点气温是20 ℃，根据气温垂直递减规律，则C点的气温应是________。(3)判断A处附近河流干流流向。(4)若在该地区修筑一水库，则水坝的位置应建在A处，选择该处的优点有哪些？(5)若从B地修筑一条公路到E地，BGE与BFE两条线路中哪一条较合理？说出理由。(6)M、N、L三个地点中，能目测到H点的是哪一处？说出理由。解析：第(1)题，图中D处等高线闭合，根据图中等高线海拔高度变化规律推断，D处海拔中间高四周低，地形为山岭或山峰。第(2)题，读图可知，图中B点海拔为100米，C点的海拔为500米，B、C两地相对高度为400米。根据正常的气温垂直递减规律，海拔每升高100米，气温下降0.6 ℃，B、C两地温差为2.4 ℃，若B点气温为20 ℃，则C点的气温为20 ℃－2.4 ℃＝17.6 ℃。第(3)题，根据图中A处等高线分布并结合图中指向标的指向，可以判断A处附近河流干流的流向为由西北流向东南。第(4)题，从A处水力资源丰富和修建成本低两方面分析。第(5)题，若从B地修筑一条公路到E地，BGE与BFE两条线路中，BFE线路大致沿等高线修建，路面起伏小，施工容易，利于汽车通行；而BGE穿过山脊部位，地势起伏大，施工难度大，建成后不利于汽车通行。第(6)题，读图可知，图中M、N、L三个地点中，能够目测到铁路上经过H处车辆的是L点。因为L地势较高，L、H之间由高到低，等高线先密后疏，L与H之间是一个凹坡，不会阻挡视线；图中显示，M、N两点与H点之间有山脊遮挡视线，看不到H处的车辆。答案：(1)地形：山峰(山地)。理由：等高线闭合，四周低中间高。　(2)17.6 ℃　(3)流向：西北流向东南。　(4)优点：缩短坝长，减少工程量，降低成本；库容量大，垂直落差大，水力资源丰富。　(5)BFE。理由：工程量小，难度小(公路选址要尽量沿等高线选线)。　(6)L处。理由：L至H处等高线先密后疏，L地海拔高于H(L与H之间是一个凹坡)。 [课时跟踪检测]一、选择题读世界某区域等高线地形图，回答1～2题。1．图示区域内河流落差可能是(　 )A．78米  B．98米  C．128米  D．148米2．图中m、n、p、q四地中(　 )A．m地位于阴坡，坡度较其他三地陡B．n地位于鞍部，地势较其他三地高C．q地位于山谷，在m地的东北方向D．p地位于山脊，处于盛行风迎风坡解析：1.B　2.A　第1题，图示等高距是40米，河流源头最高处海拔范围为80～120米，最低处海拔0米，结合选项，区域内河流落差范围可能是98米，B对。第2题，图示位于北半球，根据等高线形态，图中m、n、p、q四地中，m地位于阴坡，等高线较密集，坡度较其他三地陡，A对。n地位于谷地，地势较其他三地低，B错。q地位于山脊，在m地的西北方向，C错。p地位于山谷，图示位于欧洲西部，盛行西风，p地处于盛行风背风坡，D错。下图为非洲摩洛哥位置、地形、城市分布图。读图完成3～4题。3．下列对摩洛哥地形特点的描述，正确的是(　 )A．以平原、山地为主，平原多分布在沿海地区，山地分布在中东部B．以山地、丘陵为主，山地多分布在北部、中部，丘陵分布在南部、西部C．以山地、高原为主，山地多分布在北部、中部，高原分布在东部、南部D．以平原、丘陵为主，平原多分布在沿海地区，丘陵分布在北部、东部4．摩洛哥城市集中分布在西部沿海地区的自然原因是(　 )A．沿海地区地形平坦B．沿海地区水资源丰富C．沿海地区温带海洋性气候，温暖湿润D．沿海地区河流众多，水能资源丰富解析：3.C　4.A　第3题，图中摩洛哥大部分地区海拔较高，有些地方等高线密集，说明以山地和高原为主，山地主要分布在北部、中部，高原分布在东部、南部。第4题，影响城市分布的自然因素主要有地形、气候、河流。从图中可以看出摩洛哥城市集中分布在北部、西部沿海地区。从气候来看北部、西部为地中海气候，气候温和宜人，从地形看，绝大多数在200米以下，地形平坦。5．读图，完成下列各题。(1)描述图示区域的地形特征。 (2)游客站在P处山顶环视一周，判断游客能否看到各个方向的景点，并说明原因。(3)有户外运动爱好者设计了一条自A点开始并依次经过B、C、D三点的山地骑行路线，试分析AB段和CD段路线哪一段骑车较困难。(4)绘制出沿MN线的地形剖面图。解析：第(1)题，注意等高线的数值及其变化，该区域西部以山地、丘陵为主，东部以平原为主，地势西高东低。第(2)题，P处与西北部景点之间有一山峰阻挡了游客的视线。第(3)题，AB段等高线向海拔低的地方凸出，为山脊，为上坡路，因而骑行较为困难。第(4)题，注意起止点的海拔以及该线经过的山脊与山谷的分布。答案：(1)西部高、东部低，西部以山地、丘陵为主，东部以平原为主。　(2)不能看到西北方向的景点，因为该景点的南部山地海拔比P处山峰高，阻挡了游客的视线。　(3)AB段经过山脊，CD段经过山谷，AB段是上坡路线，且坡度较陡，因而该段路线骑车困难。(4)略。
