物理必修 第三册第十三章 电磁感应与电磁波初步1 磁场 磁感线课后测评

这是一份物理必修 第三册第十三章 电磁感应与电磁波初步1 磁场 磁感线课后测评，共4页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。

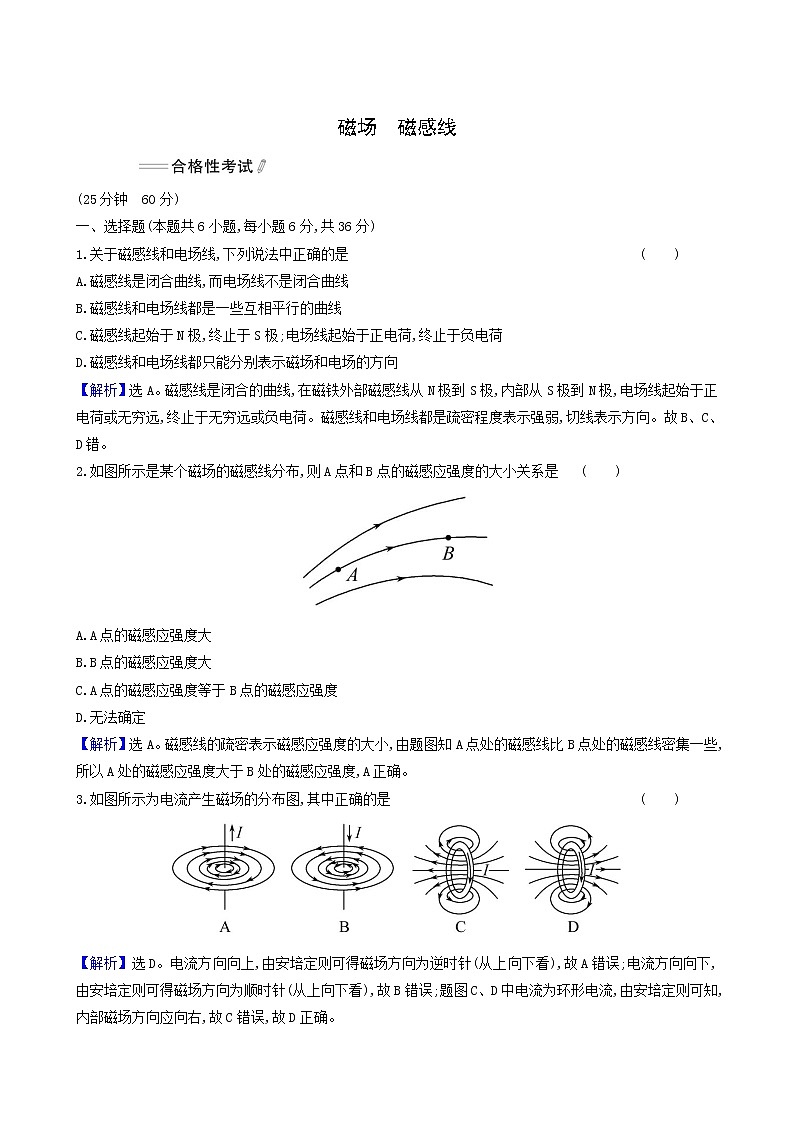

(25分钟 60分)
一、选择题(本题共6小题,每小题6分,共36分)
1.关于磁感线和电场线,下列说法中正确的是( )
A.磁感线是闭合曲线,而电场线不是闭合曲线
B.磁感线和电场线都是一些互相平行的曲线
C.磁感线起始于N极,终止于S极;电场线起始于正电荷,终止于负电荷
D.磁感线和电场线都只能分别表示磁场和电场的方向
【解析】选A。磁感线是闭合的曲线,在磁铁外部磁感线从N极到S极,内部从S极到N极,电场线起始于正电荷或无穷远,终止于无穷远或负电荷。磁感线和电场线都是疏密程度表示强弱,切线表示方向。故B、C、D错。
2.如图所示是某个磁场的磁感线分布,则A点和B点的磁感应强度的大小关系是( )
A.A点的磁感应强度大
B.B点的磁感应强度大
C.A点的磁感应强度等于B点的磁感应强度
D.无法确定
【解析】选A。磁感线的疏密表示磁感应强度的大小,由题图知A点处的磁感线比B点处的磁感线密集一些,所以A处的磁感应强度大于B处的磁感应强度,A正确。
3.如图所示为电流产生磁场的分布图,其中正确的是( )
【解析】选D。电流方向向上,由安培定则可得磁场方向为逆时针(从上向下看),故A错误;电流方向向下,由安培定则可得磁场方向为顺时针(从上向下看),故B错误;题图C、D中电流为环形电流,由安培定则可知,内部磁场方向应向右,故C错误,故D正确。

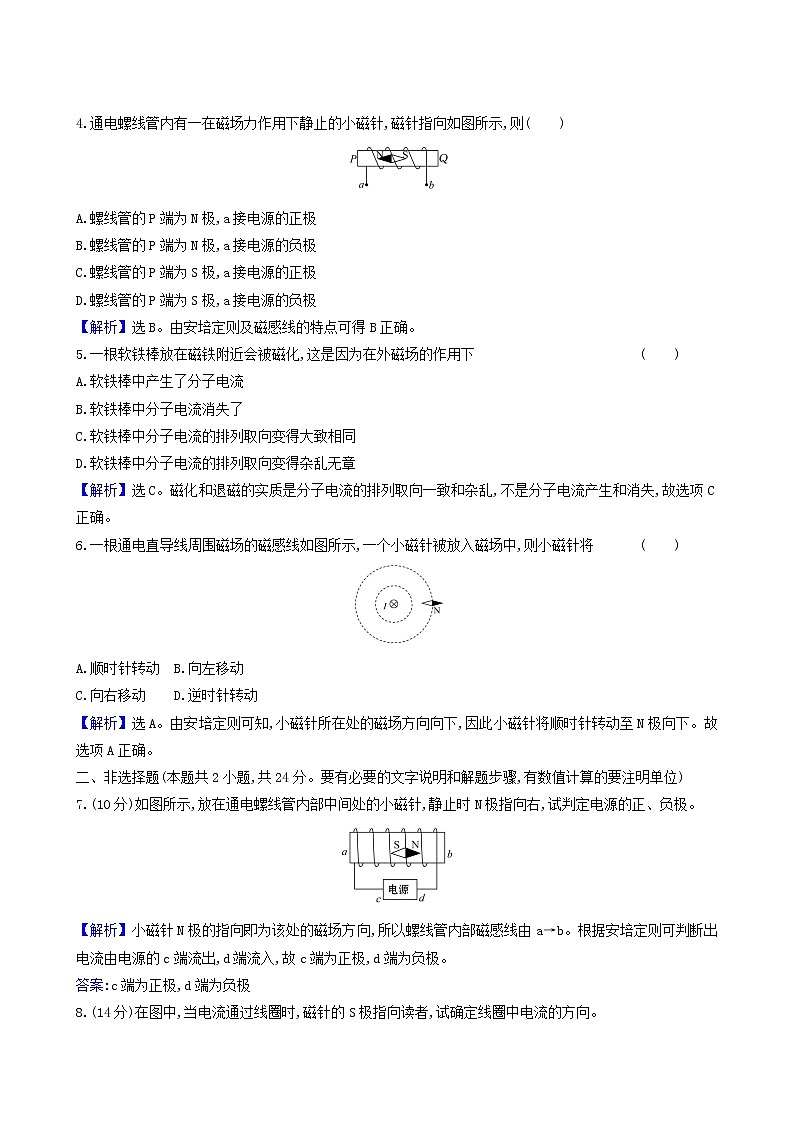

4.通电螺线管内有一在磁场力作用下静止的小磁针,磁针指向如图所示,则( )
A.螺线管的P端为N极,a接电源的正极
B.螺线管的P端为N极,a接电源的负极
C.螺线管的P端为S极,a接电源的正极
D.螺线管的P端为S极,a接电源的负极
【解析】选B。由安培定则及磁感线的特点可得B正确。
5.一根软铁棒放在磁铁附近会被磁化,这是因为在外磁场的作用下( )
A.软铁棒中产生了分子电流
B.软铁棒中分子电流消失了
C.软铁棒中分子电流的排列取向变得大致相同
D.软铁棒中分子电流的排列取向变得杂乱无章
【解析】选C。磁化和退磁的实质是分子电流的排列取向一致和杂乱,不是分子电流产生和消失,故选项C正确。
6.一根通电直导线周围磁场的磁感线如图所示,一个小磁针被放入磁场中,则小磁针将( )
A.顺时针转动 B.向左移动
C.向右移动 D.逆时针转动
【解析】选A。由安培定则可知,小磁针所在处的磁场方向向下,因此小磁针将顺时针转动至N极向下。故选项A正确。
二、非选择题(本题共2小题,共24分。要有必要的文字说明和解题步骤,有数值计算的要注明单位)
7.(10分)如图所示,放在通电螺线管内部中间处的小磁针,静止时N极指向右,试判定电源的正、负极。
【解析】小磁针N极的指向即为该处的磁场方向,所以螺线管内部磁感线由a→b。根据安培定则可判断出电流由电源的c端流出,d端流入,故c端为正极,d端为负极。
答案:c端为正极,d端为负极
8.(14分)在图中,当电流通过线圈时,磁针的S极指向读者,试确定线圈中电流的方向。
【解析】磁针南极指向读者说明线圏产生的磁感线方向垂直纸面向里,根据安培定则可知线圈中电流方向是顺时针的。
答案:电流为顺时针方向
(15分钟 40分)
9.(7分)如图所示,a、b、c三枚小磁针分别在通电螺线管的正上方、管内和右侧,当这些小磁针静止时,小磁针N极的指向是( )
A.a、b、c均向左 B.a、b、c均向右
C.a向左,b向右,c向右 D.a向右,b向左,c向右
【解析】选C。由安培定则和磁感线的特点可得C正确。
10.(7分)如图所示为电视机显像管偏转线圈的示意图,线圈通以图示方向的电流时,圆环的圆心O处的磁场方向为( )
A.向下 B.向上
C.垂直纸面向里 D.垂直纸面向外
【解析】选A。由安培定则可知左侧线圈上端为N极,下端为S极,右侧线圈也是上端为N极,下端为S极,再结合磁感线是闭合曲线,可知圆环的圆心O处磁场方向向下。故选项A正确。
11.(7分)如图所示,有一束电子沿y轴正方向移动,则在z轴上某点P的磁场方向是( )
A.沿x轴正方向
B.沿x轴负方向
C.沿z轴正方向
D.沿z轴负方向
【解析】选B。电子带负电,沿y轴正方向移动时形成沿y轴负方向的电流,由安培定则可知,z轴上P点的磁场方向沿x轴负方向,故选项B正确。
12.(19分)为使条形电磁铁的极性如图所示,请画出线圈的绕线示意图,并连好电路图,标出电流方向。
【解析】已知电磁铁的极性和电源的正负极,则由安培定则可得出线圈的绕向。螺线管左侧为N极,电源正极在右端,则由安培定则可得电流应由右端外侧流入。
答案:如图所示
