高考物理一轮复习9.2磁场对运动电荷的作用课件

这是一份高考物理一轮复习9.2磁场对运动电荷的作用课件，共46页。PPT课件主要包含了基础落实，考点突破，思维拓展，运动电荷，反方向，洛伦兹力，qvB，匀速直线，匀速圆周，答案B等内容，欢迎下载使用。

知识点一　洛伦兹力的大小和方向1．洛伦兹力：磁场对________的作用力叫洛伦兹力．2．洛伦兹力的方向(1)判定方法：左手定则：掌心——磁感线________穿入掌心；四指——指向正电荷运动的方向或负电荷运动的________；拇指——指向________的方向．(2)方向特点：F⊥B，F⊥v，即F垂直于B和v决定的________．

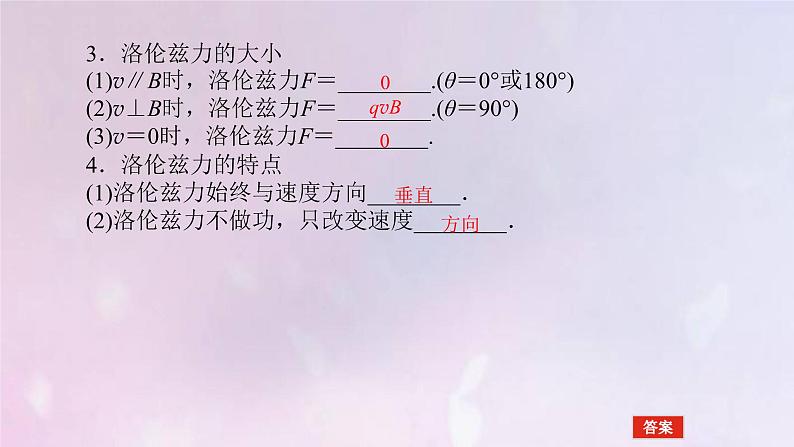

3．洛伦兹力的大小(1)v∥B时，洛伦兹力F＝________.(θ＝0°或180°)(2)v⊥B时，洛伦兹力F＝________.(θ＝90°)(3)v＝0时，洛伦兹力F＝________.4．洛伦兹力的特点(1)洛伦兹力始终与速度方向________．(2)洛伦兹力不做功，只改变速度________．

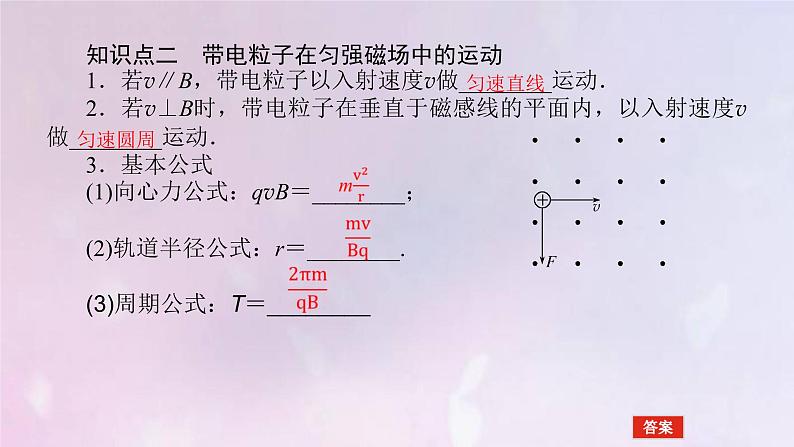

知识点二　带电粒子在匀强磁场中的运动1．若v∥B，带电粒子以入射速度v做________运动．2．若v⊥B时，带电粒子在垂直于磁感线的平面内，以入射速度v做________运动．3．基本公式(1)向心力公式：qvB＝________；(2)轨道半径公式：r＝________.(3)周期公式：T＝________

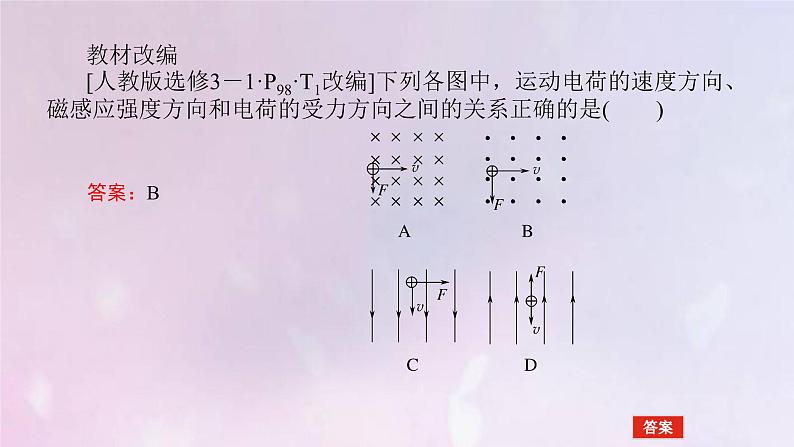

教材改编[人教版选修3－1·P98·T1改编]下列各图中，运动电荷的速度方向、磁感应强度方向和电荷的受力方向之间的关系正确的是(　　)
考点一　洛伦兹力的特点及应用自主演练1．洛伦兹力的特点(1)利用左手定则判断洛伦兹力的方向，注意区分正、负电荷．(2)当电荷运动方向发生变化时，洛伦兹力的方向也随之变化．(3)运动电荷在磁场中不一定受洛伦兹力作用．(4)洛伦兹力一定不做功．2．洛伦兹力与安培力的联系及区别(1)安培力是洛伦兹力的宏观表现，二者是相同性质的力，都是磁场力．(2)安培力可以做功，而洛伦兹力对运动电荷不做功．
3．洛伦兹力与电场力的比较
[多维练透]1．关于安培力和洛伦兹力，下列说法正确的是(　　)A．运动电荷在磁场中一定受到洛伦兹力作用B．通电导线在磁场中一定受到安培力作用C．洛伦兹力一定对运动电荷不做功D．安培力一定对通电导线不做功
解析：本题考查对安培力、洛伦兹力的理解与认识．运动电荷在磁场中运动，若速度方向与磁场方向平行，则所受洛伦兹力为零，即不受洛伦兹力作用，选项A错误；通电导线在磁场中若电流方向与磁场方向平行，则所受安培力为零，即不受安培力作用，选项B错误；若安培力方向与通电导线运动方向不垂直，会对通电导线做功，选项D错误；由于洛伦兹力方向永远垂直于速度方向，根据功的定义可知，洛伦兹力一定对运动电荷不做功，选项C正确．
2．下列关于洛伦兹力的说法中正确的是(　　)A．只要速度大小相同，所受洛伦兹力就相同B．如果把＋q改为－q，且速度反向，大小不变，则洛伦兹力的大小、方向均不变C．洛伦兹力方向一定与电荷速度方向垂直，磁场方向一定与电荷运动方向垂直D．粒子只在洛伦兹力作用下运动时的动能、速度均不变
解析：洛伦兹力的大小不但与粒子速度的大小有关，而且与粒子速度的方向有关，如当粒子速度与磁场垂直时，F＝qvB，当粒子速度与磁场平行时，F＝0，由于洛伦兹力的方向永远与粒子的速度方向垂直，因而速度方向不同时，洛伦兹力的方向也不同，选项A错误；把＋q改为－q且速度反向，由左手定则可知洛伦兹力方向不变，由F＝qvB知，洛伦兹力大小也不变，选项B正确；电荷进入磁场时的速度方向可以与磁场方向成任意夹角，选项C错误；因为洛伦兹力总与速度方向垂直，所以洛伦兹力不做功，粒子动能不变，但洛伦兹力可改变粒子的运动方向，使粒子速度的方向不断改变，选项D错误．
3．(多选)带电小球以一定的初速度v0竖直向上抛出，能够达到的最大高度为h1；若加上水平方向的匀强磁场，且保持初速度仍为v0，小球上升的最大高度为h2；若加上水平方向的匀强电场，且保持初速度仍为v0，小球上升的最大高度为h3；若加上竖直向上的匀强电场，且保持初速度仍为v0，小球上升的最大高度为h4，如图所示．不计空气阻力，则(　　)A．一定有h1＝h3 B．一定有h14．如图所示，a为带正电的小物块，b是一不带电的绝缘物块(设a、b间无电荷转移)，a、b叠放于粗糙的水平地面上，地面上方有垂直于纸面向里的匀强磁场．现用水平恒力F拉b物块，使a、b一起无相对滑动地向左做加速运动，则在加速运动阶段(　　)A．a对b的压力不变 B．a对b的压力变大C．a、b物块间的摩擦力变大 D．a、b物块间的摩擦力不变
解析：a、b整体受总重力、拉力F、向下的洛伦兹力qvB、地面的支持力FN和摩擦力Ff，竖直方向有FN＝(ma＋mb)g＋qvB，水平方向有F－Ff＝(ma＋mb)a，Ff＝μFN.在加速阶段，v增大，FN增大，Ff增大，加速度a减小．对a受力分析，a受重力mag、向下的洛伦兹力qvB、b对a向上的支持力F′N、b对a向左的静摩擦力F′f，竖直方向：F′N＝mag＋qvB，水平方向：F′f＝maa.随着v的增大，F′N增大，选项A错误，B正确；加速度a减小，所以a、b物块间的摩擦力变小，选项C、D均错误．
考点二　带电粒子在匀强磁场中的运动多维探究1．圆心的确定
题型1|单直线边界磁场直线边界，粒子进出磁场具有对称性(如图所示)
例1 (多选)如图所示，一单边有界匀强磁场的边界上有一粒子源，以与水平方向成θ角的不同速率向磁场中射入两个相同的粒子1和2，粒子1经磁场偏转后从边界上A点射出磁场，粒子2经磁场偏转后从边界B点射出磁场，OA＝AB，则(　　)A．粒子1与粒子2的速率之比为1：2B．粒子1与粒子2的速率之比为1：4C．粒子1与粒子2在磁场中运动的时间之比为1：1D．粒子1与粒子2在磁场中运动的时间之比为1：2
题型2|双直线边界磁场
例2 (多选)如图所示，宽d＝4 cm的有界匀强磁场，纵向范围足够大，磁场方向垂直于纸面向里．现有一群正粒子从O点以相同的速率在纸面内沿不同方向进入磁场，若粒子在磁场中做匀速圆周运动的轨道半径为r＝10 cm，则(　　)A．右边界－8 cm16 cm处有粒子射出D．左边界0题型3|圆形边界磁场带电粒子在圆形边界磁场中的运动(沿径向射入必沿径向射出，如图所示)．
【考法拓展3】　此【例3】中，若带电粒子速率不变，磁场方向改为垂直纸面向里，带电粒子从磁场射出时与射入磁场时运动方向的夹角为(　　)A．30° B．45° C．60° D．120°
练2　 (多选)如图所示，在区域Ⅰ和区域Ⅱ内分别存在与纸面垂直但方向相反的匀强磁场，区域Ⅱ内磁感应强度是区域Ⅰ内磁感应强度的2倍，一带电粒子在区域Ⅰ左侧边界处以垂直边界的速度进入区域Ⅰ，发现粒子离开区域Ⅰ时速度方向改变了30°，然后进入区域Ⅱ，测得粒子在区域Ⅱ内的运动时间与区域Ⅰ内的运动时间相等，则下列说法正确的是(　　)A．粒子在区域Ⅰ和区域Ⅱ中的速率之比为1:1B．粒子在区域Ⅰ和区域Ⅱ中的角速度之比为2:1C．粒子在区域Ⅰ和区域Ⅱ中的圆心角之比为1:2D．区域Ⅰ和区域Ⅱ的宽度之比为1:1
题后反思带电粒子在磁场中做匀速圆周运动的分析方法
高考计算题的求解技巧——“明”“画”“析”1．明过程“明过程”就是建立物理模型的过程，在审题获取一定信息的基础上，要对研究对象的各个运动过程进行剖析，建立起清晰的物理图象，确定每一个过程对应的物理模型、规律及各过程间的联系．2．画草图“画草图”就是根据题中各已知量的数量关系充分想象、分析、判断，在草稿纸上或答题纸上画出草图(如运动轨迹图、受力分析图、等效图等)以展示题述物理情境、物理模型，使物理过程更加直观、物理特征更加明显，进而方便确立题给条件、物理量与物理过程的对应关系．
3．析规律“析规律”就是在解答物理计算题时，在透彻分析题给物理情境的基础上，灵活选用规律，如力学计算题可用力的观点，即牛顿运动定律与运动学公式联立求解，也可用能量观点，即功能关系、机械能守恒定律和能量守恒定律联立求解．
[2019·全国卷Ⅰ，24]如图，在直角三角形OPN区域内存在匀强磁场，磁感应强度大小为B、方向垂直于纸面向外．一带正电的粒子从静止开始经电压U加速后，沿平行于x轴的方向射入磁场；一段时间后，该粒子在OP边上某点以垂直于x轴的方向射出．已知O点为坐标原点，N点在y轴上，OP与x轴的夹角为30°，粒子进入磁场的入射点与离开磁场的出射点之间的距离为d，不计重力．求(1)带电粒子的比荷；(2)带电粒子从射入磁场到运动至x轴的时间．
