初中数学人教版九年级上册第二十三章 旋转综合与测试随堂练习题
展开
这是一份初中数学人教版九年级上册第二十三章 旋转综合与测试随堂练习题，共48页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。

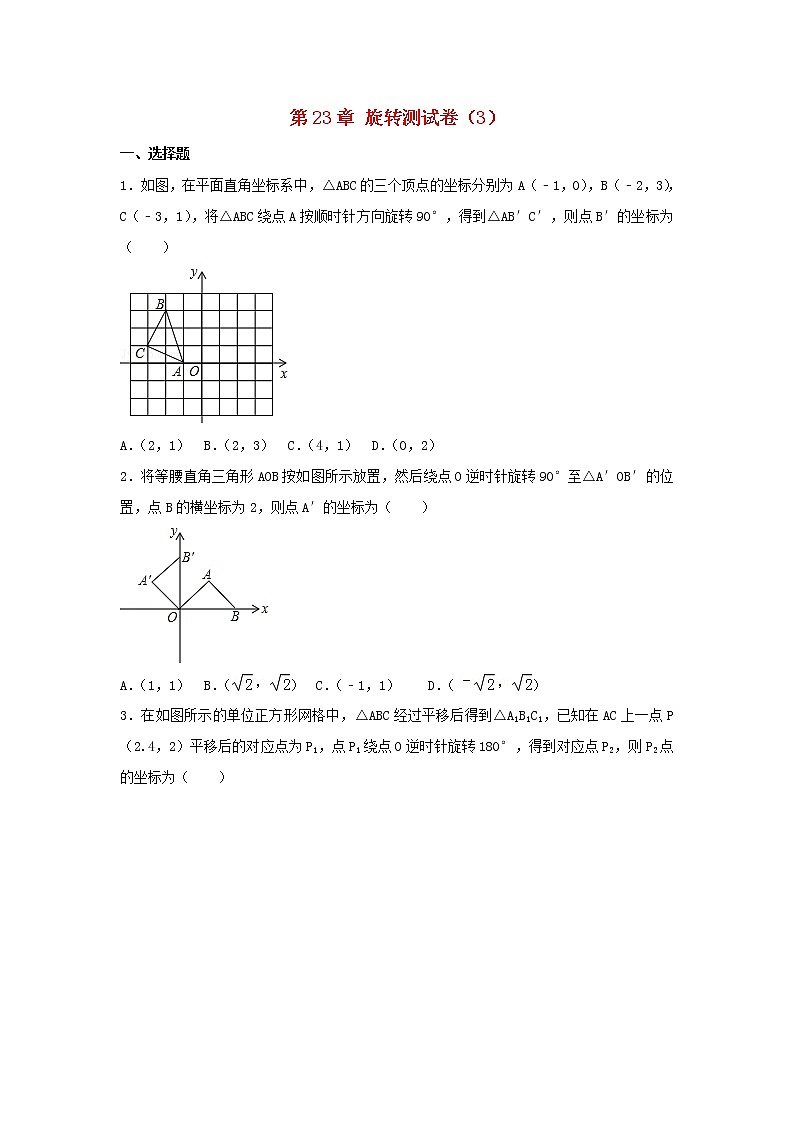

第23章 旋转测试卷（3）
一、选择题
1．如图，在平面直角坐标系中，△ABC的三个顶点的坐标分别为A（﹣1，0），B（﹣2，3），C（﹣3，1），将△ABC绕点A按顺时针方向旋转90°，得到△AB′C′，则点B′的坐标为（ ）
A．（2，1） B．（2，3） C．（4，1） D．（0，2）
2．将等腰直角三角形AOB按如图所示放置，然后绕点O逆时针旋转90°至△A′OB′的位置，点B的横坐标为2，则点A′的坐标为（ ）
A．（1，1） B．（） C．（﹣1，1） D．（）

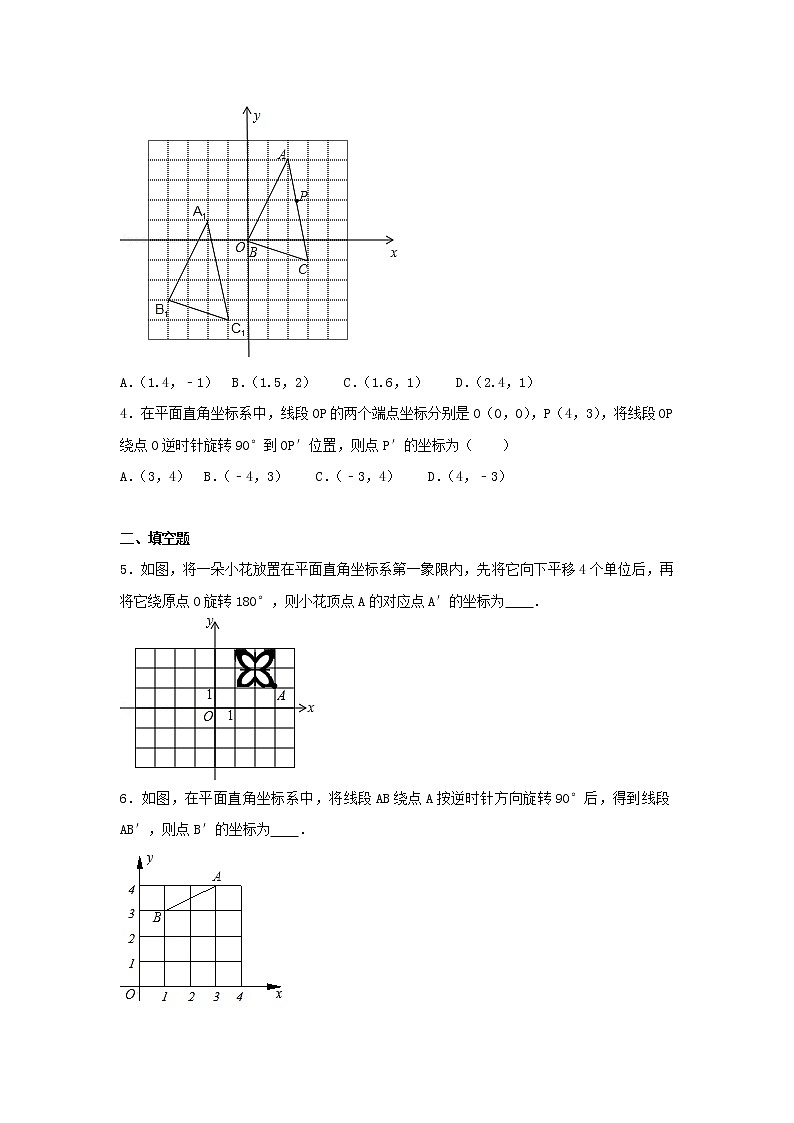

3．在如图所示的单位正方形网格中，△ABC经过平移后得到△A1B1C1，已知在AC上一点P（2.4，2）平移后的对应点为P1，点P1绕点O逆时针旋转180°，得到对应点P2，则P2点的坐标为（ ）
A．（1.4，﹣1） B．（1.5，2） C．（1.6，1） D．（2.4，1）
4．在平面直角坐标系中，线段OP的两个端点坐标分别是O（0，0），P（4，3），将线段OP绕点O逆时针旋转90°到OP′位置，则点P′的坐标为（ ）
A．（3，4） B．（﹣4，3） C．（﹣3，4） D．（4，﹣3）
二、填空题
5．如图，将一朵小花放置在平面直角坐标系第一象限内，先将它向下平移4个单位后，再将它绕原点O旋转180°，则小花顶点A的对应点A′的坐标为 ．
6．如图，在平面直角坐标系中，将线段AB绕点A按逆时针方向旋转90°后，得到线段AB′，则点B′的坐标为 ．

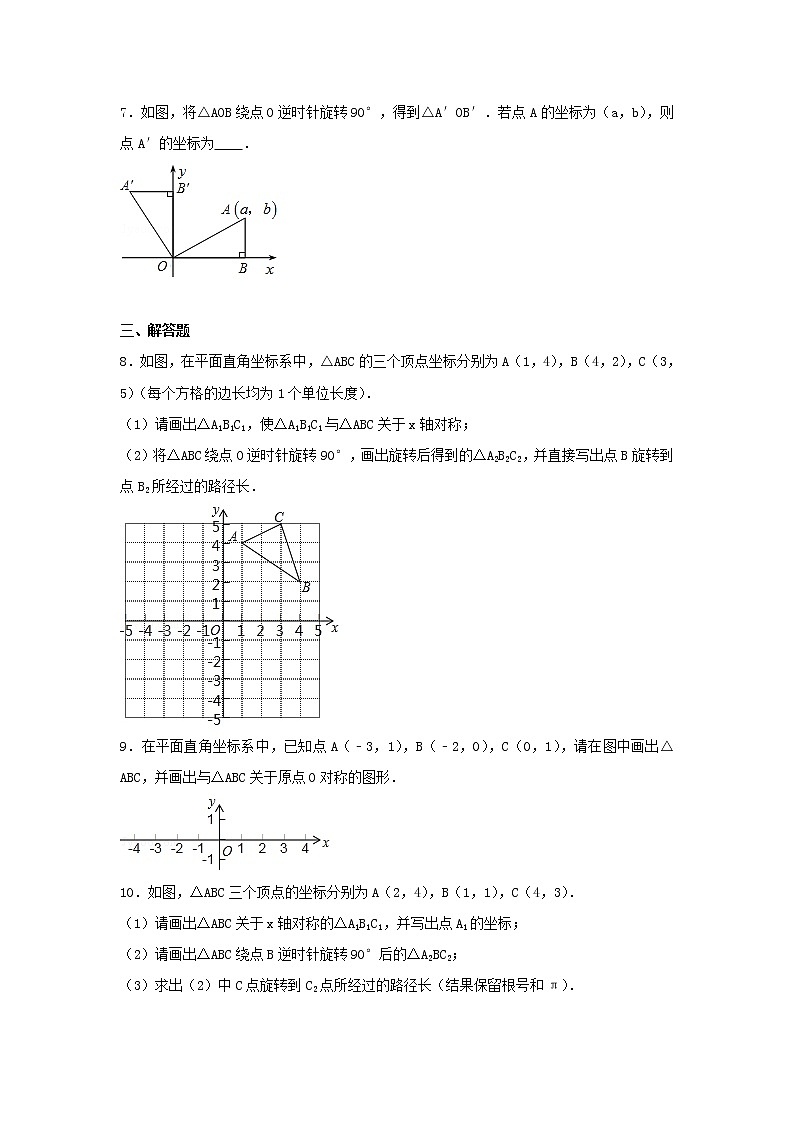

7．如图，将△AOB绕点O逆时针旋转90°，得到△A′OB′．若点A的坐标为（a，b），则点A′的坐标为 ．
三、解答题
8．如图，在平面直角坐标系中，△ABC的三个顶点坐标分别为A（1，4），B（4，2），C（3，5）（每个方格的边长均为1个单位长度）．
（1）请画出△A1B1C1，使△A1B1C1与△ABC关于x轴对称；
（2）将△ABC绕点O逆时针旋转90°，画出旋转后得到的△A2B2C2，并直接写出点B旋转到点B2所经过的路径长．
9．在平面直角坐标系中，已知点A（﹣3，1），B（﹣2，0），C（0，1），请在图中画出△ABC，并画出与△ABC关于原点O对称的图形．
10．如图，△ABC三个顶点的坐标分别为A（2，4），B（1，1），C（4，3）．
（1）请画出△ABC关于x轴对称的△A1B1C1，并写出点A1的坐标；
（2）请画出△ABC绕点B逆时针旋转90°后的△A2BC2；
（3）求出（2）中C点旋转到C2点所经过的路径长（结果保留根号和π）．
11．如图，已知△ABC三个顶点坐标分别是A（1，3），B（4，1），C（4，4）．
（1）请按要求画图：
①画出△ABC向左平移5个单位长度后得到的△A1B1C1；
②画出△ABC绕着原点O顺时针旋转90°后得到的△A2B2C2．
（2）请写出直线B1C1与直线B2C2的交点坐标．
12．如图，在边长为1个单位长度的小正方形组成的网格中，给出了格点三角形ABC（项点是网格线的交点）．
（1）先将△ABC竖直向上平移6个单位，再水平向右平移3个单位得到△A1B1C1，请画出△A1B1C1；
（2）将△A1B1C1绕B1点顺时针旋转90°，得△A2B1C2，请画出△A2B1C2；
（3）线段B1C1变换到B1C2的过程中扫过区域的面积为 ．
13．如图，在平面直角坐标系中，△ABC的三个顶点坐标分别为A（3，2）、B（3，5）、C（1，2）．
（1）在平面直角坐标系中画出△ABC关于x轴对称的△A1B1C1；
（2）把△ABC绕点A顺时针旋转一定的角度，得图中的△AB2C2，点C2在AB上．
①旋转角为多少度？
②写出点B2的坐标．
14．如图，△ABC各顶点的坐标分别是A（﹣2，﹣4），B（0，﹣4），C（1，﹣1）．
（1）在图中画出△ABC向左平移3个单位后的△A1B1C1；
（2）在图中画出△ABC绕原点O逆时针旋转90°后的△A2B2C2；
（3）在（2）的条件下，AC边扫过的面积是 ．
15．如图，正方形网格中，每个小正方形的边长都是一个单位长度，在平面直角坐标系内，△ABC的三个顶点坐标分别为A（2，﹣4），B（4，﹣4），C（1，﹣1）．
（1）画出△ABC关于y轴对称的△A1B1C1，直接写出点A1的坐标 ；
（2）画出△ABC绕点O逆时针旋转90°后的△A2B2C2；
（3）在（2）的条件下，求线段BC扫过的面积（结果保留π）．
16．如图，在方格网中已知格点△ABC和点O．
（1）画△A′B′C′和△ABC关于点O成中心对称；
（2）请在方格网中标出所有使以点A、O、C′、D为顶点的四边形是平行四边形的D点．
17．如图，在平面直角坐标系中，已知△ABC的三个顶点的坐标分别为
A（﹣1，1），B（﹣3，1），C（﹣1，4）．
（1）画出△ABC关于y轴对称的△A1B1C1；
（2）将△ABC绕着点B顺时针旋转90°后得到△A2BC2，请在图中画出△A2BC2，并求出线段BC旋转过程中所扫过的面积（结果保留π）．
18．如图，在边长均为1的正方形网格纸上有一个△ABC，顶点A、B、C及点O均在格点上，请按要求完成以下操作或运算：
（1）将△ABC向上平移4个单位，得到△A1B1C1（不写作法，但要标出字母）；
（2）将△ABC绕点O旋转180°，得到△A2B2C2（不写作法，但要标出字母）；
（3）求点A绕着点O旋转到点A2所经过的路径长．
19．在平面直角坐标系xOy中，如图，已知Rt△DOE，∠DOE=90°，OD=3，点D在y轴上，点E在x轴上，在△ABC中，点A，C在x轴上，AC=5．∠ACB+∠ODE=180°，∠ABC=∠OED，BC=DE．按下列要求画图（保留作图痕迹）：
（1）将△ODE绕O点按逆时针方向旋转90°得到△OMN（其中点D的对应点为点M，点E的对应点为点N），画出△OMN；
（2）将△ABC沿x轴向右平移得到△A′B′C′（其中点A，B，C的对应点分别为点A′，B′，C′），使得B′C′与（1）中的△OMN的边NM重合；
（3）求OE的长．
20．图①是电子屏幕的局部示意图，4×4网格的每个小正方形边长均为1，每个小正方形顶点叫做格点，点A，B，C，D在格点上，光点P从AD的中点出发，按图②的程序移动
（1）请在图①中用圆规画出光点P经过的路径；
（2）在图①中，所画图形是 图形（填“轴对称”或“中心对称”），所画图形的周长是 （结果保留π）．
21．如图，在四边形ABCD中，
（1）画出四边形A1B1C1D1，使四边形A1B1C1D1与四边形ABCD关于直线MN成轴对称；
（2）画出四边形A2B2C2D2，使四边形A2B2C2D2与四边形ABCD关于点O中心对称；
（3）四边形A1B1C1D1与四边形A2B2C2D2是否对称，若对称请在图中画出对称轴或对称中心．
22．在平面直角坐标系中，△ABC的三个顶点坐标分别为A（﹣2，1），B（﹣4，5），C（﹣5，2）．
（1）画出△ABC关于y轴对称的△A1B1C1；
（2）画出△ABC关于原点O成中心对称的△A2B2C2．
23．如图，方格纸中的每个小方格都是边长为1个单位长度的正方形，每个小正方形的顶点叫格点，△ABC和△DEF的顶点都在格点上，结合所给的平面直角坐标系解答下列问题：
（1）画出△ABC向上平移4个单位长度后所得到的△A1B1C1；
（2）画出△DEF绕点O按顺时针方向旋转90°后所得到的△D1E1F1；
（3）△A1B1C1和△D1E1F1组成的图形是轴对称图形吗？如果是，请直接写出对称轴所在直线的解析式．
24．在平面直角坐标系中，点A的坐标是（0，3），点B在x轴上，将△AOB绕点A逆时针旋转90°得到△AEF，点O、B的对应点分别是点E、F．
（1）若点B的坐标是（﹣4，0），请在图中画出△AEF，并写出点E、F的坐标．
（2）当点F落在x轴的上方时，试写出一个符合条件的点B的坐标．
25．如图，△ABC在平面直角坐标系内，顶点的坐标分别为A（﹣1，5），B（﹣4，1），C（﹣1，1）将△ABC绕点A逆时针旋转90°，得到△AB′C′，点B，C的对应点分别为点B′，C′，
（1）画出△AB′C′；
（2）写出点B′，C′的坐标；
（3）求出在△ABC旋转的过程中，点C经过的路径长．
26．如图，在平面直角坐标系中，△ABC的三个顶点坐标为A（﹣3，4），B（﹣4，2），C（﹣2，1），且△A1B1C1与△ABC关于原点O成中心对称．
（1）画出△A1B1C1，并写出A1的坐标；
（2）P（a，b）是△ABC的AC边上一点，△ABC经平移后点P的对应点P′（a+3，b+1），请画出平移后的△A2B2C2．
27．如图，方格纸中每个小正方形的边长都是1个单位长度，Rt△ABC的三个顶点A（﹣2，2），B（0，5），C（0，2）．
（1）将△ABC以点C为旋转中心旋转180°，得到△A1B1C，请画出△A1B1C的图形．
（2）平移△ABC，使点A的对应点A2坐标为（﹣2，﹣6），请画出平移后对应的△A2B2C2的图形．
（3）若将△A1B1C绕某一点旋转可得到△A2B2C2，请直接写出旋转中心的坐标．
28．如图，△ABC三个顶点的坐标分别为A（1，1），B（4，2），C（3，4）．
（1）请画出△ABC向左平移5个单位长度后得到的△A1B1C1；
（2）请画出△ABC关于原点对称的△A2B2C2；
（3）在x轴上求作一点P，使△PAB的周长最小，请画出△PAB，并直接写出P的坐标．
29．在下列网格图中，每个小正方形的边长均为1个单位．在Rt△ABC中，∠C=90°，AC=3，BC=4．
（1）试在图中做出△ABC以A为旋转中心，沿顺时针方向旋转90°后的图形△AB1C1；
（2）若点B的坐标为（﹣3，5），试在图中画出直角坐标系，并标出A、C两点的坐标；
（3）根据（2）的坐标系作出与△ABC关于原点对称的图形△A2B2C2，并标出B2、C2两点的坐标．
30．如图，在边长为1的正方形组成的网格中，△AOB的顶点均在格点上，其中点A（5，4），B（1，3），将△AOB绕点O逆时针旋转90°后得到△A1OB1．
（1）画出△A1OB1；
（2）在旋转过程中点B所经过的路径长为 ；
（3）求在旋转过程中线段AB、BO扫过的图形的面积之和．
参考答案与试题解析
一、选择题
1．如图，在平面直角坐标系中，△ABC的三个顶点的坐标分别为A（﹣1，0），B（﹣2，3），C（﹣3，1），将△ABC绕点A按顺时针方向旋转90°，得到△AB′C′，则点B′的坐标为（ ）
A．（2，1） B．（2，3） C．（4，1） D．（0，2）
【考点】坐标与图形变化-旋转．
【分析】根据旋转方向、旋转中心及旋转角，找到B'，结合直角坐标系可得出点B′的坐标．
【解答】解：如图所示：
结合图形可得点B′的坐标为（2，1）．
故选A．
【点评】本题考查了坐标与图形的变化，解答本题的关键是找到旋转的三要素，找到点B'的位置．
2．将等腰直角三角形AOB按如图所示放置，然后绕点O逆时针旋转90°至△A′OB′的位置，点B的横坐标为2，则点A′的坐标为（ ）
A．（1，1） B．（） C．（﹣1，1） D．（）
【考点】坐标与图形变化-旋转．
【分析】过点A作AC⊥OB于C，过点A′作A′C′⊥OB′于C′，根据等腰直角三角形的性质求出OC=AC，再根据旋转的性质可得OC′=OC，A′C′=AC，然后写出点A′的坐标即可．
【解答】解：如图，过点A作AC⊥OB于C，过点A′作A′C′⊥OB′于C′，
∵△AOB是等腰直角三角形，点B的横坐标为2，
∴OC=AC=×2=1，
∵△A′OB′是△AOB绕点O逆时针旋转90°得到，
∴OC′=OC=1，A′C′=AC=1，
∴点A′的坐标为（﹣1，1）．
故选C．
【点评】本题考查了坐标与图形变化﹣旋转，主要利用了等腰直角三角形的性质，旋转变换只改变图形的位置不改变图形的形状与大小的性质．
3．在如图所示的单位正方形网格中，△ABC经过平移后得到△A1B1C1，已知在AC上一点P（2.4，2）平移后的对应点为P1，点P1绕点O逆时针旋转180°，得到对应点P2，则P2点的坐标为（ ）
A．（1.4，﹣1） B．（1.5，2） C．（1.6，1） D．（2.4，1）
【考点】坐标与图形变化-旋转；坐标与图形变化-平移．
【分析】根据平移的性质得出，△ABC的平移方向以及平移距离，即可得出P1坐标，进而利用中心对称图形的性质得出P2点的坐标．
【解答】解：∵A点坐标为：（2，4），A1（﹣2，1），
∴点P（2.4，2）平移后的对应点P1为：（﹣1.6，﹣1），
∵点P1绕点O逆时针旋转180°，得到对应点P2，
∴P2点的坐标为：（1.6，1）．
故选：C．
【点评】此题主要考查了旋转的性质以及平移的性质，根据已知得出平移距离是解题关键．
4．在平面直角坐标系中，线段OP的两个端点坐标分别是O（0，0），P（4，3），将线段OP绕点O逆时针旋转90°到OP′位置，则点P′的坐标为（ ）
A．（3，4） B．（﹣4，3） C．（﹣3，4） D．（4，﹣3）
【考点】坐标与图形变化-旋转．
【专题】数形结合．
【分析】如图，把线段OP绕点O逆时针旋转90°到OP′位置看作是把Rt△OPA绕点O逆时针旋转90°到RtOP′A′，再根据旋转的性质得到OA′、P′A′的长，然后根据第二象限点的坐标特征确定P′点的坐标．
【解答】解：如图，OA=3，PA=4，
∵线段OP绕点O逆时针旋转90°到OP′位置，
∴OA旋转到x轴负半轴OA′的位置，∠P′A′0=∠PAO=90°，P′A′=PA=4，
∴P′点的坐标为（﹣3，4）．
故选C．
【点评】本题考查了坐标与图形变化﹣旋转：在直角坐标系中线段的旋转问题转化为直角三角形的旋转，然后利用旋转的性质求出相应的线段长，再根据点的坐标特征确定点的坐标．
二、填空题
5．如图，将一朵小花放置在平面直角坐标系第一象限内，先将它向下平移4个单位后，再将它绕原点O旋转180°，则小花顶点A的对应点A′的坐标为 （﹣3，3） ．
【考点】坐标与图形变化-旋转；坐标与图形变化-平移．
【分析】根据平面直角坐标系可得A点坐标，再由平移方法可得向下平移4个单位后可得对应点的坐标，然后再根据原点对称的点的坐标特点可得A′的坐标．
【解答】解：由平面直角坐标系可得A（3，1），向下平移4个单位后可得对应点的坐标为（3，﹣3），
再将它绕原点O旋转180°可得对应点坐标为A′（﹣3，3），
故答案为：（﹣3，3）．
【点评】此题主要考查了图形的旋转和平移，关键是掌握平移规律：横坐标，右移加，左移减；纵坐标，上移加，下移减．
6．如图，在平面直角坐标系中，将线段AB绕点A按逆时针方向旋转90°后，得到线段AB′，则点B′的坐标为 （4，2） ．
【考点】坐标与图形变化-旋转．
【专题】几何变换．
【分析】画出旋转后的图形位置，根据图形求解．
【解答】解：AB旋转后位置如图所示．
B′（4，2）．
【点评】本题涉及图形旋转，体现了新课标的精神，抓住旋转的三要素：旋转中心A，旋转方向逆时针，旋转角度90°，通过画图得B′坐标．
7．如图，将△AOB绕点O逆时针旋转90°，得到△A′OB′．若点A的坐标为（a，b），则点A′的坐标为 （﹣b，a） ．
【考点】坐标与图形变化-旋转．
【专题】压轴题．
【分析】根据旋转的性质“旋转不改变图形的大小和形状”以及直角三角形的性质解题．
【解答】解：由图易知A′B′=AB=b，OB′=OB=a，∠A′B′0=∠ABO=90°，
∵点A'在第二象限，
∴A'的坐标为（﹣b，a）．
【点评】需注意旋转前后对应角的度数不变，对应线段的长度不变．
三、解答题
8．如图，在平面直角坐标系中，△ABC的三个顶点坐标分别为A（1，4），B（4，2），C（3，5）（每个方格的边长均为1个单位长度）．
（1）请画出△A1B1C1，使△A1B1C1与△ABC关于x轴对称；
（2）将△ABC绕点O逆时针旋转90°，画出旋转后得到的△A2B2C2，并直接写出点B旋转到点B2所经过的路径长．
【考点】作图-旋转变换；作图-轴对称变换．
【分析】（1）根据网格特点，找出点A、B、C关于x轴的对称点A1、B1、C1的位置，然后顺次连接即可；
（2）分别找出点A、B、C绕点O逆时针旋转90°的对应点A2、B2、C2的位置，然后顺次连接即可，观察可知点B所经过的路线是半径为，圆心角是90°的扇形，然后根据弧长公式进行计算即可求解．
【解答】解：（1）如图，△A1B1C1即为所求．
（2）如图，△A2B2C2即为所求．
点B旋转到点B2所经过的路径长为：=π．
故点B旋转到点B2所经过的路径长是π．
【点评】本题综合考查了利用对称变换作图，利用旋转变化作图，熟知网格结构特点找出变换后的对应点的位置是解题的关键．
9．在平面直角坐标系中，已知点A（﹣3，1），B（﹣2，0），C（0，1），请在图中画出△ABC，并画出与△ABC关于原点O对称的图形．
【考点】作图-旋转变换．
【分析】根据平面直角坐标系找出点A、B、C的位置，然后顺次连接，再找出关于点O对称的点位置，然后顺次连接即可．
【解答】解：作图如下：
【点评】本题考查了利用旋转变换作图，熟练掌握在平面直角坐标系确定点的位置是方法是解题的关键，此题难度不大．
10．如图，△ABC三个顶点的坐标分别为A（2，4），B（1，1），C（4，3）．
（1）请画出△ABC关于x轴对称的△A1B1C1，并写出点A1的坐标；
（2）请画出△ABC绕点B逆时针旋转90°后的△A2BC2；
（3）求出（2）中C点旋转到C2点所经过的路径长（结果保留根号和π）．
【考点】作图-旋转变换；弧长的计算；作图-轴对称变换．
【专题】作图题．
【分析】（1）利用关于x轴对称点的横坐标相等，纵坐标化为相反数可先找出点A1、B1、C1的坐标，然后画出图形即可；
（2）利用旋转的性质可确定出点A2、C2的坐标；
（3）利用弧长公式进行计算即可．
【解答】解：（1）根据关于x轴对称点的坐标特点可知：A1（2，﹣4），B1（1，﹣1），C1（4，﹣3），
如图下图：连接A1、B1、C1即可得到△A1B1C1．
（2）如图：
（3）由两点间的距离公式可知：BC=，
∴点C旋转到C2点的路径长=．
【点评】本题主要考查的是图形的对称、图形的旋转以及扇形的弧长公式，掌握相关性质是解题的关键．
11．如图，已知△ABC三个顶点坐标分别是A（1，3），B（4，1），C（4，4）．
（1）请按要求画图：
①画出△ABC向左平移5个单位长度后得到的△A1B1C1；
②画出△ABC绕着原点O顺时针旋转90°后得到的△A2B2C2．
（2）请写出直线B1C1与直线B2C2的交点坐标．
【考点】作图-旋转变换；两条直线相交或平行问题；作图-平移变换．
【分析】（1）根据网格结构找出点A、B、C平移后的对应点A1、B1、C1的位置，然后顺次连接即可；
（2）根据旋转角度，旋转方向，分别找到A、B、C的对应点，顺次连接可得△A2B2C2；
（3）由图形可知交点坐标；
【解答】解：（1）如图所示：△A1B1C1即为所求；
（2）如图所示：△A2B2C2，即为所求；
（3）由图形可知：交点坐标为（﹣1，﹣4）．
【点评】此题主要考查了平移变换以及旋转变换，得出对应点位置是解题关键．
12．如图，在边长为1个单位长度的小正方形组成的网格中，给出了格点三角形ABC（项点是网格线的交点）．
（1）先将△ABC竖直向上平移6个单位，再水平向右平移3个单位得到△A1B1C1，请画出△A1B1C1；
（2）将△A1B1C1绕B1点顺时针旋转90°，得△A2B1C2，请画出△A2B1C2；
（3）线段B1C1变换到B1C2的过程中扫过区域的面积为 π ．
【考点】作图-旋转变换；作图-平移变换．
【专题】作图题．
【分析】（1）根据图形平移的性质画出△A1B1C1；
（2）根据旋转的性质画出△A2B1C2；
（3）利用扇形面积公式求出即可．
【解答】解：（1）（2）如图：
（3）∵BC=3，
∴线段B1C1变换到B1C2的过程中扫过区域的面积为：=π．
故答案为：π．
【点评】此题主要考查了扇形面积公式以及图形的平移、旋转变换等知识，熟练掌握扇形面积公式是解题关键．
13．如图，在平面直角坐标系中，△ABC的三个顶点坐标分别为A（3，2）、B（3，5）、C（1，2）．
（1）在平面直角坐标系中画出△ABC关于x轴对称的△A1B1C1；
（2）把△ABC绕点A顺时针旋转一定的角度，得图中的△AB2C2，点C2在AB上．
①旋转角为多少度？
②写出点B2的坐标．
【考点】作图-旋转变换；作图-轴对称变换．
【专题】作图题．
【分析】（1）分别得到点A、B、C关于x轴的对称点，连接点A1，B1，C1，即可解答；
（2）①根据点A，B，C的坐标分别求出AC，BC，AC的长度，根据勾股定理逆定理得到∠CAB=90°，即可得到旋转角；
②根据旋转的性质可知AB=AB2=3，所以CB2=AC+AB2=5，所以B2的坐标为（6，2）．
【解答】解：（1）A（3，2）、B（3，5）、C（1，2）关于x轴的对称点分别为A1（3，﹣2），B1（3，﹣5），C1（1，﹣2），
如图所示，
（2）①∵A（3，2）、B（3，5）、C（1，2），
∴AB=3，AC=2，BC=，
∵，
∴AB2+AC2=BC2，
∴∠CAB=90°，
∵AC与AC2的夹角为∠CAC2，
∴旋转角为90°；
②∵AB=AB2=3，
∴CB2=AC+AB2=5，
∴B2的坐标为（6，2）．
【点评】本题考查轴对称及旋转的性质，属于基础题，解答本题的关键是掌握两种几何变换的特点，根据题意找到各点的对应点．
14．如图，△ABC各顶点的坐标分别是A（﹣2，﹣4），B（0，﹣4），C（1，﹣1）．
（1）在图中画出△ABC向左平移3个单位后的△A1B1C1；
（2）在图中画出△ABC绕原点O逆时针旋转90°后的△A2B2C2；
（3）在（2）的条件下，AC边扫过的面积是 ．
【考点】作图-旋转变换；作图-平移变换．
【专题】作图题．
【分析】（1）如图，画出△ABC向左平移3个单位后的△A1B1C1；
（2）如图，画出△ABC绕原点O逆时针旋转90°后的△A2B2C2；
（3）在（2）的条件下，AC扫过的面积即为扇形AOA2的面积减去扇形COC2的面积，求出即可．
【解答】解：（1）如图所示，△A1B1C1为所求的三角形；
（2）如图所示，△A2B2C2为所求的三角形；
（3）在（2）的条件下，AC边扫过的面积S=﹣=5π﹣=．
故答案为：．
【点评】此题考查了作图﹣旋转变换，平移变换，以及扇形面积公式，作出正确的图形是解本题的关键．
15．如图，正方形网格中，每个小正方形的边长都是一个单位长度，在平面直角坐标系内，△ABC的三个顶点坐标分别为A（2，﹣4），B（4，﹣4），C（1，﹣1）．
（1）画出△ABC关于y轴对称的△A1B1C1，直接写出点A1的坐标 （﹣2，﹣4） ；
（2）画出△ABC绕点O逆时针旋转90°后的△A2B2C2；
（3）在（2）的条件下，求线段BC扫过的面积（结果保留π）．
【考点】作图-旋转变换；作图-轴对称变换．
【分析】（1）根据题意画出即可；关于y轴对称点的坐标纵坐标不变，横坐标互为相反数；
（2）根据网格结构找出点A、B、C以点O为旋转中心顺时针旋转90°后的对应点，然后顺次连接即可；
（3）利用△ABC旋转时BC线段扫过的面积S扇形BOB2﹣S扇形COC2即可求出．
【解答】（1）如图所示，A1坐标为（﹣2，﹣4），
故答案为：（﹣2，﹣4）；
（2）如图所示．
（3）∵，OB=，
∴△ABC旋转时BC线段扫过的面积S扇形BOB2﹣S扇形COC2=﹣==．
【点评】本题考查了利用旋转变换作图，轴对称和扇形面积公式等知识，熟练掌握网格结构准确找出对应点的位置是解题的关键．
16．如图，在方格网中已知格点△ABC和点O．
（1）画△A′B′C′和△ABC关于点O成中心对称；
（2）请在方格网中标出所有使以点A、O、C′、D为顶点的四边形是平行四边形的D点．
【考点】作图-旋转变换；平行四边形的判定．
【专题】作图题．
【分析】（1）根据中心对称的作法，找出对称点，即可画出图形，
（2）根据平行四边形的判定，画出使以点A、O、C′、D为顶点的四边形是平行四边形的点即可．
【解答】解：（1）画△A′B′C′和△ABC关于点O成中心对称的图形如下：
（2）根据题意画图如下：
【点评】此题考查了作图﹣旋转变换，用到的知识点是旋转、中心对称、平行四边形的判定，关键是掌握中心对称的作法，作平行四边形时注意画出所有符合要求的图形．
17．如图，在平面直角坐标系中，已知△ABC的三个顶点的坐标分别为
A（﹣1，1），B（﹣3，1），C（﹣1，4）．
（1）画出△ABC关于y轴对称的△A1B1C1；
（2）将△ABC绕着点B顺时针旋转90°后得到△A2BC2，请在图中画出△A2BC2，并求出线段BC旋转过程中所扫过的面积（结果保留π）．
【考点】作图-旋转变换；作图-轴对称变换．
【专题】作图题．
【分析】（1）根据题意画出△ABC关于y轴对称的△A1B1C1即可；
（2）根据题意画出△ABC绕着点B顺时针旋转90°后得到△A2BC2，线段BC旋转过程中扫过的面积为扇形BCC2的面积，求出即可．
【解答】解：（1）如图所示，画出△ABC关于y轴对称的△A1B1C1；
（2）如图所示，画出△ABC绕着点B顺时针旋转90°后得到△A2BC2，
线段BC旋转过程中所扫过得面积S==．
【点评】此题考查了作图﹣旋转变换，对称轴变换，以及扇形面积，作出正确的图形是解本题的关键．
18．如图，在边长均为1的正方形网格纸上有一个△ABC，顶点A、B、C及点O均在格点上，请按要求完成以下操作或运算：
（1）将△ABC向上平移4个单位，得到△A1B1C1（不写作法，但要标出字母）；
（2）将△ABC绕点O旋转180°，得到△A2B2C2（不写作法，但要标出字母）；
（3）求点A绕着点O旋转到点A2所经过的路径长．
【考点】作图-旋转变换；弧长的计算；作图-平移变换．
【专题】作图题．
【分析】（1）根据图形平移的性质画出平移后的△A1B1C1即可；
（2）根据图形旋转的性质画出△ABC绕点O旋转180°后得到的△A2B2C2；
（3）根据弧长的计算公式列式即可求解．
【解答】解：（1）△A1B1C1如图所示；
（2）△A2B2C2如图所示：
（3）∵OA=4，∠AOA2=180°，
∴点A绕着点O旋转到点A2所经过的路径长为=4π．
【点评】本题考查了利用旋转变换作图，利用平移变换作图，熟练掌握网格结构准确找出对应点的位置是解题的关键．也考查了弧长的计算．
19．在平面直角坐标系xOy中，如图，已知Rt△DOE，∠DOE=90°，OD=3，点D在y轴上，点E在x轴上，在△ABC中，点A，C在x轴上，AC=5．∠ACB+∠ODE=180°，∠ABC=∠OED，BC=DE．按下列要求画图（保留作图痕迹）：
（1）将△ODE绕O点按逆时针方向旋转90°得到△OMN（其中点D的对应点为点M，点E的对应点为点N），画出△OMN；
（2）将△ABC沿x轴向右平移得到△A′B′C′（其中点A，B，C的对应点分别为点A′，B′，C′），使得B′C′与（1）中的△OMN的边NM重合；
（3）求OE的长．
【考点】作图-旋转变换；作图-平移变换．
【专题】作图题．
【分析】（1）以点O为圆心，以OE为半径画弧，与y轴正半轴相交于点N，以OD为半径画弧，与x轴负半轴相交于点M，连接MN即可；
（2）以M为圆心，以AC长为半径画弧与x轴负半轴相交于点A′，B′与N重合，C′与M重合，然后顺次连接即可；
（3）设OE=x，则ON=x，作MF⊥A′B′于点F，判断出B′C′平分∠A′B′O，再根据角平分线上的点到角的两边距离相等和角平分线的对称性可得B′F=B′O=OE=x，F C′=O C′=OD=3，利用勾股定理列式求出A′F，然后表示出A′B′、A′O，在Rt△A′B′O中，利用勾股定理列出方程求解即可．
【解答】解：（1）△OMN如图所示；
（2）△A′B′C′如图所示；
（3）设OE=x，则ON=x，作MF⊥A′B′于点F，
由作图可知：B′C′平分∠A′B′O，且C′O⊥O B′，
所以，B′F=B′O=OE=x，F C′=O C′=OD=3，
∵A′C′=AC=5，
∴A′F==4，
∴A′B′=x+4，A′O=5+3=8，
在Rt△A′B′O中，x2+82=（4+x）2，
解得x=6，
即OE=6．
【点评】本题考查了利用旋转变换作图，利用平移变换作图，勾股定理，熟练掌握旋转变化与平移变化的性质是解题的关键．
20．图①是电子屏幕的局部示意图，4×4网格的每个小正方形边长均为1，每个小正方形顶点叫做格点，点A，B，C，D在格点上，光点P从AD的中点出发，按图②的程序移动
（1）请在图①中用圆规画出光点P经过的路径；
（2）在图①中，所画图形是 轴对称 图形（填“轴对称”或“中心对称”），所画图形的周长是 4π （结果保留π）．
【考点】作图-旋转变换．
【专题】作图题．
【分析】（1）根据旋转度数和方向分别作出弧即可；
（2）根据图形的轴对称性解答；求出四次旋转的度数之和，然后根据弧长公式列式计算即可得解．
【解答】解：（1）如图所示；
（2）所画图形是轴对称图形；
旋转的度数之和为270°+90°×2+270°=720°，
所画图形的周长==4π．
故答案为：4π．
【点评】本题考查利用旋转变换作图，弧长的计算，熟练掌握旋转的性质以及弧长公式是解题的关键．
21．如图，在四边形ABCD中，
（1）画出四边形A1B1C1D1，使四边形A1B1C1D1与四边形ABCD关于直线MN成轴对称；
（2）画出四边形A2B2C2D2，使四边形A2B2C2D2与四边形ABCD关于点O中心对称；
（3）四边形A1B1C1D1与四边形A2B2C2D2是否对称，若对称请在图中画出对称轴或对称中心．
【考点】作图-旋转变换；作图-轴对称变换．
【专题】作图题．
【分析】（1）根据网格结构找出点A、B、C、D关于直线MN的对称点A1、B1、C1、D1的位置，然后顺次连接即可；
（2）根据网格结构找出点A、B、C、D关于点O的对称点A2、B2、C2、D2的位置，然后顺次连接即可；
（3）观察图形，根据轴对称的性质解答．
【解答】解：（1）四边形A1B1C1D1如图所示；
（2）四边形A2B2C2D2如图所示；
（3）如图所示，四边形A1B1C1D1与四边形A2B2C2D2关于直线PQ成轴对称．
【点评】本题考查了利用旋转变换作图，利用轴对称变换作图，熟练掌握网格结构准确找出对应点的位置是解题的关键．
22．在平面直角坐标系中，△ABC的三个顶点坐标分别为A（﹣2，1），B（﹣4，5），C（﹣5，2）．
（1）画出△ABC关于y轴对称的△A1B1C1；
（2）画出△ABC关于原点O成中心对称的△A2B2C2．
【考点】作图-旋转变换；作图-轴对称变换．
【专题】作图题．
【分析】（1）根据网格结构找出点A、B、C关于y轴对称的点A1、B1、C1的位置，然后顺次连接即可；
（2）根据网格结构找出点A、B、C关于原点对称的点A2、B2、C2的位置，然后顺次连接即可．
【解答】解：（1）△A1B1C1如图所示；
（2）△A2B2C2如图所示．
【点评】本题考查了利用旋转变换作图，利用轴对称变换作图，熟练掌握网格结构准确找出对应点的位置是解题的关键．
23．如图，方格纸中的每个小方格都是边长为1个单位长度的正方形，每个小正方形的顶点叫格点，△ABC和△DEF的顶点都在格点上，结合所给的平面直角坐标系解答下列问题：
（1）画出△ABC向上平移4个单位长度后所得到的△A1B1C1；
（2）画出△DEF绕点O按顺时针方向旋转90°后所得到的△D1E1F1；
（3）△A1B1C1和△D1E1F1组成的图形是轴对称图形吗？如果是，请直接写出对称轴所在直线的解析式．
【考点】作图-旋转变换；待定系数法求一次函数解析式；作图-平移变换．
【专题】作图题．
【分析】（1）根据网格结构找出点A、B、C平移后的对应点A1、B1、C1的位置，然后顺次连接即可；
（2）根据网格结构找出点D、E、F绕点O按顺时针方向旋转90°后的对应点D1、E1、F1的位置，然后顺次连接即可；
（3）根据轴对称的性质确定出对称轴的位置，然后写出直线解析式即可．
【解答】解：（1）△A1B1C1如图所示；
（2）△D1E1F1如图所示；
（3）△A1B1C1和△D1E1F1组成的图形是轴对称图形，
对称轴为直线y=x或y=﹣x﹣2．
【点评】本题考查了利用旋转变换作图，利用平移变换作图，轴对称的性质，熟练掌握网格结构准确找出对应点的位置．
24．在平面直角坐标系中，点A的坐标是（0，3），点B在x轴上，将△AOB绕点A逆时针旋转90°得到△AEF，点O、B的对应点分别是点E、F．
（1）若点B的坐标是（﹣4，0），请在图中画出△AEF，并写出点E、F的坐标．
（2）当点F落在x轴的上方时，试写出一个符合条件的点B的坐标．
【考点】作图-旋转变换．
【分析】（1）△AOB绕点A逆时针旋转90°后得到△AEF，所以AO⊥AE，AB⊥AF，BO⊥EF，AO=AE，AB=AF，BO=EF，据此在图中画出△AEF，并写出点E、F的坐标即可．
（2）根据点F落在x轴的上方，可得EF＜AO；然后根据EF=OB，判断出OB＜3，即可求出一个符合条件的点B的坐标是多少．
【解答】解：（1）∵△AOB绕点A逆时针旋转90°后得到△AEF，
∴AO⊥AE，AB⊥AF，BO⊥EF，AO=AE，AB=AF，BO=EF，
∴△AEF在图中表示为：
∵AO⊥AE，AO=AE，
∴点E的坐标是（3，3），
∵EF=OB=4，
∴点F的坐标是（3，﹣1）．
（2）∵点F落在x轴的上方，
∴EF＜AO，
又∵EF=OB，
∴OB＜AO，AO=3，
∴OB＜3，
∴一个符合条件的点B的坐标是（﹣2，0）．
【点评】此题主要考查了作图﹣旋转变换问题，解答此题的关键是要熟练掌握旋转图形的作法：根据旋转的性质可知，对应角都相等都等于旋转角，对应线段也相等，由此可以通过作相等的角，在角的边上截取相等的线段的方法，找到对应点，顺次连接得出旋转后的图形．
25．如图，△ABC在平面直角坐标系内，顶点的坐标分别为A（﹣1，5），B（﹣4，1），C（﹣1，1）将△ABC绕点A逆时针旋转90°，得到△AB′C′，点B，C的对应点分别为点B′，C′，
（1）画出△AB′C′；
（2）写出点B′，C′的坐标；
（3）求出在△ABC旋转的过程中，点C经过的路径长．
【考点】作图-旋转变换；弧长的计算．
【分析】（1）在平面直角坐标系中画出△ABC，然后根据网格结构找出点B、C的对应点B′，C′的位置，然后顺次连接即可；
（2）根据图形即可得出点A的坐标；
（3）利用AC的长，然后根据弧长公式进行计算即可求出点B转动到点B′所经过的路程．
【解答】解：（1）△AB′C′如图所示；
（2）点B′的坐标为（3，2），点C′的坐标为（3，5）；
（3）点C经过的路径为以点A为圆心，AC为半径的圆弧，路径长即为弧长，
∵AC=4，
∴弧长为：==2π，
即点C经过的路径长为2π．
【点评】本题考查了利用旋转变换作图，弧长的计算，熟练掌握网格结构，准确找出对应点位置作出图形是解题的关键．
26．如图，在平面直角坐标系中，△ABC的三个顶点坐标为A（﹣3，4），B（﹣4，2），C（﹣2，1），且△A1B1C1与△ABC关于原点O成中心对称．
（1）画出△A1B1C1，并写出A1的坐标；
（2）P（a，b）是△ABC的AC边上一点，△ABC经平移后点P的对应点P′（a+3，b+1），请画出平移后的△A2B2C2．
【考点】作图-旋转变换；作图-平移变换．
【专题】作图题．
【分析】（1）首先作出A、B、C的对应点，然后顺次连接即可求得；
（2）把△ABC的三个顶点分别向右平移3个单位长度，向上平移1个单位长度即可得到对应点，然后顺次连接即可．
【解答】解：（1）如图所示：
A1的坐标是（3，﹣4）；
（2）△A2B2C2是所求的三角形．
【点评】本题考查了图形的对称和图形的平移，理解P（a，b）的对称点P′（a+3，b+1），即把已知的点向右平移3个单位长度，再向上平移1个单位长度即可得到对应点是关键．
27．如图，方格纸中每个小正方形的边长都是1个单位长度，Rt△ABC的三个顶点A（﹣2，2），B（0，5），C（0，2）．
（1）将△ABC以点C为旋转中心旋转180°，得到△A1B1C，请画出△A1B1C的图形．
（2）平移△ABC，使点A的对应点A2坐标为（﹣2，﹣6），请画出平移后对应的△A2B2C2的图形．
（3）若将△A1B1C绕某一点旋转可得到△A2B2C2，请直接写出旋转中心的坐标．
【考点】作图-旋转变换；作图-平移变换．
【专题】作图题．
【分析】（1）利用旋转的性质得出对应点坐标进而得出答案；
（2）利用平移规律得出对应点位置，进而得出答案；
（3）利用旋转图形的性质，连接对应点，即可得出旋转中心的坐标．
【解答】解：（1）如图所示：△A1B1C即为所求；
（2）如图所示：△A2B2C2即为所求；
（3）旋转中心坐标（0，﹣2）．
【点评】此题主要考查了旋转的性质以及图形的平移等知识，根据题意得出对应点坐标是解题关键．
28．如图，△ABC三个顶点的坐标分别为A（1，1），B（4，2），C（3，4）．
（1）请画出△ABC向左平移5个单位长度后得到的△A1B1C1；
（2）请画出△ABC关于原点对称的△A2B2C2；
（3）在x轴上求作一点P，使△PAB的周长最小，请画出△PAB，并直接写出P的坐标．
【考点】作图-旋转变换；轴对称-最短路线问题；作图-平移变换．
【专题】作图题．
【分析】（1）根据网格结构找出点A、B、C平移后的对应点A1、B1、C1的位置，然后顺次连接即可；
（2）根据网格结构找出点A、B、C关于原点的对称点A2、B2、C2的位置，然后顺次连接即可；
（3）找出点A关于x轴的对称点A′，连接A′B与x轴相交于一点，根据轴对称确定最短路线问题，交点即为所求的点P的位置，然后连接AP、BP并根据图象写出点P的坐标即可．
【解答】解：（1）△A1B1C1如图所示；
（2）△A2B2C2如图所示；
（3）△PAB如图所示，P（2，0）．
【点评】本题考查了利用旋转变换作图，利用平移变换作图，轴对称确定最短路线问题，熟练掌握网格结构准确找出对应点的位置是解题的关键．
29．在下列网格图中，每个小正方形的边长均为1个单位．在Rt△ABC中，∠C=90°，AC=3，BC=4．
（1）试在图中做出△ABC以A为旋转中心，沿顺时针方向旋转90°后的图形△AB1C1；
（2）若点B的坐标为（﹣3，5），试在图中画出直角坐标系，并标出A、C两点的坐标；
（3）根据（2）的坐标系作出与△ABC关于原点对称的图形△A2B2C2，并标出B2、C2两点的坐标．
【考点】作图-旋转变换．
【专题】作图题．
【分析】（1）根据网格结构找出点B、C的对应点B1、C1的位置，然后与点A顺次连接即可；
（2）以点B向右3个单位，向下5个单位为坐标原点建立平面直角坐标系，然后写出点A、C的坐标即可；
（3）根据网格结构找出点A、B、C关于原点的对称点A2、B2、C2的位置，然后顺次连接即可．
【解答】解：（1）△AB1C1如图所示；
（2）如图所示，A（0，1），C（﹣3，1）；
（3）△A2B2C2如图所示，B2（3，﹣5），C2（3，﹣1）．
【点评】本题考查了利用旋转变换作图，熟练掌握网格结构准确找出对应点的位置是解题的关键．
30．如图，在边长为1的正方形组成的网格中，△AOB的顶点均在格点上，其中点A（5，4），B（1，3），将△AOB绕点O逆时针旋转90°后得到△A1OB1．
（1）画出△A1OB1；
（2）在旋转过程中点B所经过的路径长为 π ；
（3）求在旋转过程中线段AB、BO扫过的图形的面积之和．
【考点】作图-旋转变换；勾股定理；弧长的计算；扇形面积的计算．
【专题】作图题．
【分析】（1）根据网格结构找出点A、B绕点O逆时针旋转90°后的对应点A1、B1的位置，然后顺次连接即可；
（2）利用勾股定理列式求OB，再利用弧长公式计算即可得解；
（3）利用勾股定理列式求出OA，再根据AB所扫过的面积=S扇形A1OA+S△A1B1O﹣S扇形B1OB﹣S△AOB=S扇形A1OA﹣S扇形B1OB求解，再求出BO扫过的面积=S扇形B1OB，然后计算即可得解．
【解答】解：（1）△A1OB1如图所示；
（2）由勾股定理得，BO==，
所以，点B所经过的路径长==π；
故答案为：π．
（3）由勾股定理得，OA==，
∵AB所扫过的面积=S扇形A1OA+S△A1B1O﹣S扇形B1OB﹣S△AOB=S扇形A1OA﹣S扇形B1OB，
BO扫过的面积=S扇形B1OB，
∴线段AB、BO扫过的图形的面积之和=S扇形A1OA﹣S扇形B1OB+S扇形B1OB，
=S扇形A1OA，=，=π．
【点评】本题考查了利用旋转变换作图，弧长公式，扇形的面积，勾股定理，熟练掌握网格结构准确找出对应点的位置是解题的关键，难点在于（3）表示出两线段扫过的面积之和等于扇形的面积．
第23章 旋转测试卷（3）
一、选择题
1．如图，在平面直角坐标系中，△ABC的三个顶点的坐标分别为A（﹣1，0），B（﹣2，3），C（﹣3，1），将△ABC绕点A按顺时针方向旋转90°，得到△AB′C′，则点B′的坐标为（ ）
A．（2，1） B．（2，3） C．（4，1） D．（0，2）
2．将等腰直角三角形AOB按如图所示放置，然后绕点O逆时针旋转90°至△A′OB′的位置，点B的横坐标为2，则点A′的坐标为（ ）
A．（1，1） B．（） C．（﹣1，1） D．（）
3．在如图所示的单位正方形网格中，△ABC经过平移后得到△A1B1C1，已知在AC上一点P（2.4，2）平移后的对应点为P1，点P1绕点O逆时针旋转180°，得到对应点P2，则P2点的坐标为（ ）
A．（1.4，﹣1） B．（1.5，2） C．（1.6，1） D．（2.4，1）
4．在平面直角坐标系中，线段OP的两个端点坐标分别是O（0，0），P（4，3），将线段OP绕点O逆时针旋转90°到OP′位置，则点P′的坐标为（ ）
A．（3，4） B．（﹣4，3） C．（﹣3，4） D．（4，﹣3）
二、填空题
5．如图，将一朵小花放置在平面直角坐标系第一象限内，先将它向下平移4个单位后，再将它绕原点O旋转180°，则小花顶点A的对应点A′的坐标为 ．
6．如图，在平面直角坐标系中，将线段AB绕点A按逆时针方向旋转90°后，得到线段AB′，则点B′的坐标为 ．
7．如图，将△AOB绕点O逆时针旋转90°，得到△A′OB′．若点A的坐标为（a，b），则点A′的坐标为 ．
三、解答题
8．如图，在平面直角坐标系中，△ABC的三个顶点坐标分别为A（1，4），B（4，2），C（3，5）（每个方格的边长均为1个单位长度）．
（1）请画出△A1B1C1，使△A1B1C1与△ABC关于x轴对称；
（2）将△ABC绕点O逆时针旋转90°，画出旋转后得到的△A2B2C2，并直接写出点B旋转到点B2所经过的路径长．
9．在平面直角坐标系中，已知点A（﹣3，1），B（﹣2，0），C（0，1），请在图中画出△ABC，并画出与△ABC关于原点O对称的图形．
10．如图，△ABC三个顶点的坐标分别为A（2，4），B（1，1），C（4，3）．
（1）请画出△ABC关于x轴对称的△A1B1C1，并写出点A1的坐标；
（2）请画出△ABC绕点B逆时针旋转90°后的△A2BC2；
（3）求出（2）中C点旋转到C2点所经过的路径长（结果保留根号和π）．
11．如图，已知△ABC三个顶点坐标分别是A（1，3），B（4，1），C（4，4）．
（1）请按要求画图：
①画出△ABC向左平移5个单位长度后得到的△A1B1C1；
②画出△ABC绕着原点O顺时针旋转90°后得到的△A2B2C2．
（2）请写出直线B1C1与直线B2C2的交点坐标．
12．如图，在边长为1个单位长度的小正方形组成的网格中，给出了格点三角形ABC（项点是网格线的交点）．
（1）先将△ABC竖直向上平移6个单位，再水平向右平移3个单位得到△A1B1C1，请画出△A1B1C1；
（2）将△A1B1C1绕B1点顺时针旋转90°，得△A2B1C2，请画出△A2B1C2；
（3）线段B1C1变换到B1C2的过程中扫过区域的面积为 ．
13．如图，在平面直角坐标系中，△ABC的三个顶点坐标分别为A（3，2）、B（3，5）、C（1，2）．
（1）在平面直角坐标系中画出△ABC关于x轴对称的△A1B1C1；
（2）把△ABC绕点A顺时针旋转一定的角度，得图中的△AB2C2，点C2在AB上．
①旋转角为多少度？
②写出点B2的坐标．
14．如图，△ABC各顶点的坐标分别是A（﹣2，﹣4），B（0，﹣4），C（1，﹣1）．
（1）在图中画出△ABC向左平移3个单位后的△A1B1C1；
（2）在图中画出△ABC绕原点O逆时针旋转90°后的△A2B2C2；
（3）在（2）的条件下，AC边扫过的面积是 ．
15．如图，正方形网格中，每个小正方形的边长都是一个单位长度，在平面直角坐标系内，△ABC的三个顶点坐标分别为A（2，﹣4），B（4，﹣4），C（1，﹣1）．
（1）画出△ABC关于y轴对称的△A1B1C1，直接写出点A1的坐标 ；
（2）画出△ABC绕点O逆时针旋转90°后的△A2B2C2；
（3）在（2）的条件下，求线段BC扫过的面积（结果保留π）．
16．如图，在方格网中已知格点△ABC和点O．
（1）画△A′B′C′和△ABC关于点O成中心对称；
（2）请在方格网中标出所有使以点A、O、C′、D为顶点的四边形是平行四边形的D点．
17．如图，在平面直角坐标系中，已知△ABC的三个顶点的坐标分别为
A（﹣1，1），B（﹣3，1），C（﹣1，4）．
（1）画出△ABC关于y轴对称的△A1B1C1；
（2）将△ABC绕着点B顺时针旋转90°后得到△A2BC2，请在图中画出△A2BC2，并求出线段BC旋转过程中所扫过的面积（结果保留π）．
18．如图，在边长均为1的正方形网格纸上有一个△ABC，顶点A、B、C及点O均在格点上，请按要求完成以下操作或运算：
（1）将△ABC向上平移4个单位，得到△A1B1C1（不写作法，但要标出字母）；
（2）将△ABC绕点O旋转180°，得到△A2B2C2（不写作法，但要标出字母）；
（3）求点A绕着点O旋转到点A2所经过的路径长．
19．在平面直角坐标系xOy中，如图，已知Rt△DOE，∠DOE=90°，OD=3，点D在y轴上，点E在x轴上，在△ABC中，点A，C在x轴上，AC=5．∠ACB+∠ODE=180°，∠ABC=∠OED，BC=DE．按下列要求画图（保留作图痕迹）：
（1）将△ODE绕O点按逆时针方向旋转90°得到△OMN（其中点D的对应点为点M，点E的对应点为点N），画出△OMN；
（2）将△ABC沿x轴向右平移得到△A′B′C′（其中点A，B，C的对应点分别为点A′，B′，C′），使得B′C′与（1）中的△OMN的边NM重合；
（3）求OE的长．
20．图①是电子屏幕的局部示意图，4×4网格的每个小正方形边长均为1，每个小正方形顶点叫做格点，点A，B，C，D在格点上，光点P从AD的中点出发，按图②的程序移动
（1）请在图①中用圆规画出光点P经过的路径；
（2）在图①中，所画图形是 图形（填“轴对称”或“中心对称”），所画图形的周长是 （结果保留π）．
21．如图，在四边形ABCD中，
（1）画出四边形A1B1C1D1，使四边形A1B1C1D1与四边形ABCD关于直线MN成轴对称；
（2）画出四边形A2B2C2D2，使四边形A2B2C2D2与四边形ABCD关于点O中心对称；
（3）四边形A1B1C1D1与四边形A2B2C2D2是否对称，若对称请在图中画出对称轴或对称中心．
22．在平面直角坐标系中，△ABC的三个顶点坐标分别为A（﹣2，1），B（﹣4，5），C（﹣5，2）．
（1）画出△ABC关于y轴对称的△A1B1C1；
（2）画出△ABC关于原点O成中心对称的△A2B2C2．
23．如图，方格纸中的每个小方格都是边长为1个单位长度的正方形，每个小正方形的顶点叫格点，△ABC和△DEF的顶点都在格点上，结合所给的平面直角坐标系解答下列问题：
（1）画出△ABC向上平移4个单位长度后所得到的△A1B1C1；
（2）画出△DEF绕点O按顺时针方向旋转90°后所得到的△D1E1F1；
（3）△A1B1C1和△D1E1F1组成的图形是轴对称图形吗？如果是，请直接写出对称轴所在直线的解析式．
24．在平面直角坐标系中，点A的坐标是（0，3），点B在x轴上，将△AOB绕点A逆时针旋转90°得到△AEF，点O、B的对应点分别是点E、F．
（1）若点B的坐标是（﹣4，0），请在图中画出△AEF，并写出点E、F的坐标．
（2）当点F落在x轴的上方时，试写出一个符合条件的点B的坐标．
25．如图，△ABC在平面直角坐标系内，顶点的坐标分别为A（﹣1，5），B（﹣4，1），C（﹣1，1）将△ABC绕点A逆时针旋转90°，得到△AB′C′，点B，C的对应点分别为点B′，C′，
（1）画出△AB′C′；
（2）写出点B′，C′的坐标；
（3）求出在△ABC旋转的过程中，点C经过的路径长．
26．如图，在平面直角坐标系中，△ABC的三个顶点坐标为A（﹣3，4），B（﹣4，2），C（﹣2，1），且△A1B1C1与△ABC关于原点O成中心对称．
（1）画出△A1B1C1，并写出A1的坐标；
（2）P（a，b）是△ABC的AC边上一点，△ABC经平移后点P的对应点P′（a+3，b+1），请画出平移后的△A2B2C2．
27．如图，方格纸中每个小正方形的边长都是1个单位长度，Rt△ABC的三个顶点A（﹣2，2），B（0，5），C（0，2）．
（1）将△ABC以点C为旋转中心旋转180°，得到△A1B1C，请画出△A1B1C的图形．
（2）平移△ABC，使点A的对应点A2坐标为（﹣2，﹣6），请画出平移后对应的△A2B2C2的图形．
（3）若将△A1B1C绕某一点旋转可得到△A2B2C2，请直接写出旋转中心的坐标．
28．如图，△ABC三个顶点的坐标分别为A（1，1），B（4，2），C（3，4）．
（1）请画出△ABC向左平移5个单位长度后得到的△A1B1C1；
（2）请画出△ABC关于原点对称的△A2B2C2；
（3）在x轴上求作一点P，使△PAB的周长最小，请画出△PAB，并直接写出P的坐标．
29．在下列网格图中，每个小正方形的边长均为1个单位．在Rt△ABC中，∠C=90°，AC=3，BC=4．
（1）试在图中做出△ABC以A为旋转中心，沿顺时针方向旋转90°后的图形△AB1C1；
（2）若点B的坐标为（﹣3，5），试在图中画出直角坐标系，并标出A、C两点的坐标；
（3）根据（2）的坐标系作出与△ABC关于原点对称的图形△A2B2C2，并标出B2、C2两点的坐标．
30．如图，在边长为1的正方形组成的网格中，△AOB的顶点均在格点上，其中点A（5，4），B（1，3），将△AOB绕点O逆时针旋转90°后得到△A1OB1．
（1）画出△A1OB1；
（2）在旋转过程中点B所经过的路径长为 ；
（3）求在旋转过程中线段AB、BO扫过的图形的面积之和．
参考答案与试题解析
一、选择题
1．如图，在平面直角坐标系中，△ABC的三个顶点的坐标分别为A（﹣1，0），B（﹣2，3），C（﹣3，1），将△ABC绕点A按顺时针方向旋转90°，得到△AB′C′，则点B′的坐标为（ ）
A．（2，1） B．（2，3） C．（4，1） D．（0，2）
【考点】坐标与图形变化-旋转．
【分析】根据旋转方向、旋转中心及旋转角，找到B'，结合直角坐标系可得出点B′的坐标．
【解答】解：如图所示：
结合图形可得点B′的坐标为（2，1）．
故选A．
【点评】本题考查了坐标与图形的变化，解答本题的关键是找到旋转的三要素，找到点B'的位置．
2．将等腰直角三角形AOB按如图所示放置，然后绕点O逆时针旋转90°至△A′OB′的位置，点B的横坐标为2，则点A′的坐标为（ ）
A．（1，1） B．（） C．（﹣1，1） D．（）
【考点】坐标与图形变化-旋转．
【分析】过点A作AC⊥OB于C，过点A′作A′C′⊥OB′于C′，根据等腰直角三角形的性质求出OC=AC，再根据旋转的性质可得OC′=OC，A′C′=AC，然后写出点A′的坐标即可．
【解答】解：如图，过点A作AC⊥OB于C，过点A′作A′C′⊥OB′于C′，
∵△AOB是等腰直角三角形，点B的横坐标为2，
∴OC=AC=×2=1，
∵△A′OB′是△AOB绕点O逆时针旋转90°得到，
∴OC′=OC=1，A′C′=AC=1，
∴点A′的坐标为（﹣1，1）．
故选C．
【点评】本题考查了坐标与图形变化﹣旋转，主要利用了等腰直角三角形的性质，旋转变换只改变图形的位置不改变图形的形状与大小的性质．
3．在如图所示的单位正方形网格中，△ABC经过平移后得到△A1B1C1，已知在AC上一点P（2.4，2）平移后的对应点为P1，点P1绕点O逆时针旋转180°，得到对应点P2，则P2点的坐标为（ ）
A．（1.4，﹣1） B．（1.5，2） C．（1.6，1） D．（2.4，1）
【考点】坐标与图形变化-旋转；坐标与图形变化-平移．
【分析】根据平移的性质得出，△ABC的平移方向以及平移距离，即可得出P1坐标，进而利用中心对称图形的性质得出P2点的坐标．
【解答】解：∵A点坐标为：（2，4），A1（﹣2，1），
∴点P（2.4，2）平移后的对应点P1为：（﹣1.6，﹣1），
∵点P1绕点O逆时针旋转180°，得到对应点P2，
∴P2点的坐标为：（1.6，1）．
故选：C．
【点评】此题主要考查了旋转的性质以及平移的性质，根据已知得出平移距离是解题关键．
4．在平面直角坐标系中，线段OP的两个端点坐标分别是O（0，0），P（4，3），将线段OP绕点O逆时针旋转90°到OP′位置，则点P′的坐标为（ ）
A．（3，4） B．（﹣4，3） C．（﹣3，4） D．（4，﹣3）
【考点】坐标与图形变化-旋转．
【专题】数形结合．
【分析】如图，把线段OP绕点O逆时针旋转90°到OP′位置看作是把Rt△OPA绕点O逆时针旋转90°到RtOP′A′，再根据旋转的性质得到OA′、P′A′的长，然后根据第二象限点的坐标特征确定P′点的坐标．
【解答】解：如图，OA=3，PA=4，
∵线段OP绕点O逆时针旋转90°到OP′位置，
∴OA旋转到x轴负半轴OA′的位置，∠P′A′0=∠PAO=90°，P′A′=PA=4，
∴P′点的坐标为（﹣3，4）．
故选C．
【点评】本题考查了坐标与图形变化﹣旋转：在直角坐标系中线段的旋转问题转化为直角三角形的旋转，然后利用旋转的性质求出相应的线段长，再根据点的坐标特征确定点的坐标．
二、填空题
5．如图，将一朵小花放置在平面直角坐标系第一象限内，先将它向下平移4个单位后，再将它绕原点O旋转180°，则小花顶点A的对应点A′的坐标为 （﹣3，3） ．
【考点】坐标与图形变化-旋转；坐标与图形变化-平移．
【分析】根据平面直角坐标系可得A点坐标，再由平移方法可得向下平移4个单位后可得对应点的坐标，然后再根据原点对称的点的坐标特点可得A′的坐标．
【解答】解：由平面直角坐标系可得A（3，1），向下平移4个单位后可得对应点的坐标为（3，﹣3），
再将它绕原点O旋转180°可得对应点坐标为A′（﹣3，3），
故答案为：（﹣3，3）．
【点评】此题主要考查了图形的旋转和平移，关键是掌握平移规律：横坐标，右移加，左移减；纵坐标，上移加，下移减．
6．如图，在平面直角坐标系中，将线段AB绕点A按逆时针方向旋转90°后，得到线段AB′，则点B′的坐标为 （4，2） ．
【考点】坐标与图形变化-旋转．
【专题】几何变换．
【分析】画出旋转后的图形位置，根据图形求解．
【解答】解：AB旋转后位置如图所示．
B′（4，2）．
【点评】本题涉及图形旋转，体现了新课标的精神，抓住旋转的三要素：旋转中心A，旋转方向逆时针，旋转角度90°，通过画图得B′坐标．
7．如图，将△AOB绕点O逆时针旋转90°，得到△A′OB′．若点A的坐标为（a，b），则点A′的坐标为 （﹣b，a） ．
【考点】坐标与图形变化-旋转．
【专题】压轴题．
【分析】根据旋转的性质“旋转不改变图形的大小和形状”以及直角三角形的性质解题．
【解答】解：由图易知A′B′=AB=b，OB′=OB=a，∠A′B′0=∠ABO=90°，
∵点A'在第二象限，
∴A'的坐标为（﹣b，a）．
【点评】需注意旋转前后对应角的度数不变，对应线段的长度不变．
三、解答题
8．如图，在平面直角坐标系中，△ABC的三个顶点坐标分别为A（1，4），B（4，2），C（3，5）（每个方格的边长均为1个单位长度）．
（1）请画出△A1B1C1，使△A1B1C1与△ABC关于x轴对称；
（2）将△ABC绕点O逆时针旋转90°，画出旋转后得到的△A2B2C2，并直接写出点B旋转到点B2所经过的路径长．
【考点】作图-旋转变换；作图-轴对称变换．
【分析】（1）根据网格特点，找出点A、B、C关于x轴的对称点A1、B1、C1的位置，然后顺次连接即可；
（2）分别找出点A、B、C绕点O逆时针旋转90°的对应点A2、B2、C2的位置，然后顺次连接即可，观察可知点B所经过的路线是半径为，圆心角是90°的扇形，然后根据弧长公式进行计算即可求解．
【解答】解：（1）如图，△A1B1C1即为所求．
（2）如图，△A2B2C2即为所求．
点B旋转到点B2所经过的路径长为：=π．
故点B旋转到点B2所经过的路径长是π．
【点评】本题综合考查了利用对称变换作图，利用旋转变化作图，熟知网格结构特点找出变换后的对应点的位置是解题的关键．
9．在平面直角坐标系中，已知点A（﹣3，1），B（﹣2，0），C（0，1），请在图中画出△ABC，并画出与△ABC关于原点O对称的图形．
【考点】作图-旋转变换．
【分析】根据平面直角坐标系找出点A、B、C的位置，然后顺次连接，再找出关于点O对称的点位置，然后顺次连接即可．
【解答】解：作图如下：
【点评】本题考查了利用旋转变换作图，熟练掌握在平面直角坐标系确定点的位置是方法是解题的关键，此题难度不大．
10．如图，△ABC三个顶点的坐标分别为A（2，4），B（1，1），C（4，3）．
（1）请画出△ABC关于x轴对称的△A1B1C1，并写出点A1的坐标；
（2）请画出△ABC绕点B逆时针旋转90°后的△A2BC2；
（3）求出（2）中C点旋转到C2点所经过的路径长（结果保留根号和π）．
【考点】作图-旋转变换；弧长的计算；作图-轴对称变换．
【专题】作图题．
【分析】（1）利用关于x轴对称点的横坐标相等，纵坐标化为相反数可先找出点A1、B1、C1的坐标，然后画出图形即可；
（2）利用旋转的性质可确定出点A2、C2的坐标；
（3）利用弧长公式进行计算即可．
【解答】解：（1）根据关于x轴对称点的坐标特点可知：A1（2，﹣4），B1（1，﹣1），C1（4，﹣3），
如图下图：连接A1、B1、C1即可得到△A1B1C1．
（2）如图：
（3）由两点间的距离公式可知：BC=，
∴点C旋转到C2点的路径长=．
【点评】本题主要考查的是图形的对称、图形的旋转以及扇形的弧长公式，掌握相关性质是解题的关键．
11．如图，已知△ABC三个顶点坐标分别是A（1，3），B（4，1），C（4，4）．
（1）请按要求画图：
①画出△ABC向左平移5个单位长度后得到的△A1B1C1；
②画出△ABC绕着原点O顺时针旋转90°后得到的△A2B2C2．
（2）请写出直线B1C1与直线B2C2的交点坐标．
【考点】作图-旋转变换；两条直线相交或平行问题；作图-平移变换．
【分析】（1）根据网格结构找出点A、B、C平移后的对应点A1、B1、C1的位置，然后顺次连接即可；
（2）根据旋转角度，旋转方向，分别找到A、B、C的对应点，顺次连接可得△A2B2C2；
（3）由图形可知交点坐标；
【解答】解：（1）如图所示：△A1B1C1即为所求；
（2）如图所示：△A2B2C2，即为所求；
（3）由图形可知：交点坐标为（﹣1，﹣4）．
【点评】此题主要考查了平移变换以及旋转变换，得出对应点位置是解题关键．
12．如图，在边长为1个单位长度的小正方形组成的网格中，给出了格点三角形ABC（项点是网格线的交点）．
（1）先将△ABC竖直向上平移6个单位，再水平向右平移3个单位得到△A1B1C1，请画出△A1B1C1；
（2）将△A1B1C1绕B1点顺时针旋转90°，得△A2B1C2，请画出△A2B1C2；
（3）线段B1C1变换到B1C2的过程中扫过区域的面积为 π ．
【考点】作图-旋转变换；作图-平移变换．
【专题】作图题．
【分析】（1）根据图形平移的性质画出△A1B1C1；
（2）根据旋转的性质画出△A2B1C2；
（3）利用扇形面积公式求出即可．
【解答】解：（1）（2）如图：
（3）∵BC=3，
∴线段B1C1变换到B1C2的过程中扫过区域的面积为：=π．
故答案为：π．
【点评】此题主要考查了扇形面积公式以及图形的平移、旋转变换等知识，熟练掌握扇形面积公式是解题关键．
13．如图，在平面直角坐标系中，△ABC的三个顶点坐标分别为A（3，2）、B（3，5）、C（1，2）．
（1）在平面直角坐标系中画出△ABC关于x轴对称的△A1B1C1；
（2）把△ABC绕点A顺时针旋转一定的角度，得图中的△AB2C2，点C2在AB上．
①旋转角为多少度？
②写出点B2的坐标．
【考点】作图-旋转变换；作图-轴对称变换．
【专题】作图题．
【分析】（1）分别得到点A、B、C关于x轴的对称点，连接点A1，B1，C1，即可解答；
（2）①根据点A，B，C的坐标分别求出AC，BC，AC的长度，根据勾股定理逆定理得到∠CAB=90°，即可得到旋转角；
②根据旋转的性质可知AB=AB2=3，所以CB2=AC+AB2=5，所以B2的坐标为（6，2）．
【解答】解：（1）A（3，2）、B（3，5）、C（1，2）关于x轴的对称点分别为A1（3，﹣2），B1（3，﹣5），C1（1，﹣2），
如图所示，
（2）①∵A（3，2）、B（3，5）、C（1，2），
∴AB=3，AC=2，BC=，
∵，
∴AB2+AC2=BC2，
∴∠CAB=90°，
∵AC与AC2的夹角为∠CAC2，
∴旋转角为90°；
②∵AB=AB2=3，
∴CB2=AC+AB2=5，
∴B2的坐标为（6，2）．
【点评】本题考查轴对称及旋转的性质，属于基础题，解答本题的关键是掌握两种几何变换的特点，根据题意找到各点的对应点．
14．如图，△ABC各顶点的坐标分别是A（﹣2，﹣4），B（0，﹣4），C（1，﹣1）．
（1）在图中画出△ABC向左平移3个单位后的△A1B1C1；
（2）在图中画出△ABC绕原点O逆时针旋转90°后的△A2B2C2；
（3）在（2）的条件下，AC边扫过的面积是 ．
【考点】作图-旋转变换；作图-平移变换．
【专题】作图题．
【分析】（1）如图，画出△ABC向左平移3个单位后的△A1B1C1；
（2）如图，画出△ABC绕原点O逆时针旋转90°后的△A2B2C2；
（3）在（2）的条件下，AC扫过的面积即为扇形AOA2的面积减去扇形COC2的面积，求出即可．
【解答】解：（1）如图所示，△A1B1C1为所求的三角形；
（2）如图所示，△A2B2C2为所求的三角形；
（3）在（2）的条件下，AC边扫过的面积S=﹣=5π﹣=．
故答案为：．
【点评】此题考查了作图﹣旋转变换，平移变换，以及扇形面积公式，作出正确的图形是解本题的关键．
15．如图，正方形网格中，每个小正方形的边长都是一个单位长度，在平面直角坐标系内，△ABC的三个顶点坐标分别为A（2，﹣4），B（4，﹣4），C（1，﹣1）．
（1）画出△ABC关于y轴对称的△A1B1C1，直接写出点A1的坐标 （﹣2，﹣4） ；
（2）画出△ABC绕点O逆时针旋转90°后的△A2B2C2；
（3）在（2）的条件下，求线段BC扫过的面积（结果保留π）．
【考点】作图-旋转变换；作图-轴对称变换．
【分析】（1）根据题意画出即可；关于y轴对称点的坐标纵坐标不变，横坐标互为相反数；
（2）根据网格结构找出点A、B、C以点O为旋转中心顺时针旋转90°后的对应点，然后顺次连接即可；
（3）利用△ABC旋转时BC线段扫过的面积S扇形BOB2﹣S扇形COC2即可求出．
【解答】（1）如图所示，A1坐标为（﹣2，﹣4），
故答案为：（﹣2，﹣4）；
（2）如图所示．
（3）∵，OB=，
∴△ABC旋转时BC线段扫过的面积S扇形BOB2﹣S扇形COC2=﹣==．
【点评】本题考查了利用旋转变换作图，轴对称和扇形面积公式等知识，熟练掌握网格结构准确找出对应点的位置是解题的关键．
16．如图，在方格网中已知格点△ABC和点O．
（1）画△A′B′C′和△ABC关于点O成中心对称；
（2）请在方格网中标出所有使以点A、O、C′、D为顶点的四边形是平行四边形的D点．
【考点】作图-旋转变换；平行四边形的判定．
【专题】作图题．
【分析】（1）根据中心对称的作法，找出对称点，即可画出图形，
（2）根据平行四边形的判定，画出使以点A、O、C′、D为顶点的四边形是平行四边形的点即可．
【解答】解：（1）画△A′B′C′和△ABC关于点O成中心对称的图形如下：
（2）根据题意画图如下：
【点评】此题考查了作图﹣旋转变换，用到的知识点是旋转、中心对称、平行四边形的判定，关键是掌握中心对称的作法，作平行四边形时注意画出所有符合要求的图形．
17．如图，在平面直角坐标系中，已知△ABC的三个顶点的坐标分别为
A（﹣1，1），B（﹣3，1），C（﹣1，4）．
（1）画出△ABC关于y轴对称的△A1B1C1；
（2）将△ABC绕着点B顺时针旋转90°后得到△A2BC2，请在图中画出△A2BC2，并求出线段BC旋转过程中所扫过的面积（结果保留π）．
【考点】作图-旋转变换；作图-轴对称变换．
【专题】作图题．
【分析】（1）根据题意画出△ABC关于y轴对称的△A1B1C1即可；
（2）根据题意画出△ABC绕着点B顺时针旋转90°后得到△A2BC2，线段BC旋转过程中扫过的面积为扇形BCC2的面积，求出即可．
【解答】解：（1）如图所示，画出△ABC关于y轴对称的△A1B1C1；
（2）如图所示，画出△ABC绕着点B顺时针旋转90°后得到△A2BC2，
线段BC旋转过程中所扫过得面积S==．
【点评】此题考查了作图﹣旋转变换，对称轴变换，以及扇形面积，作出正确的图形是解本题的关键．
18．如图，在边长均为1的正方形网格纸上有一个△ABC，顶点A、B、C及点O均在格点上，请按要求完成以下操作或运算：
（1）将△ABC向上平移4个单位，得到△A1B1C1（不写作法，但要标出字母）；
（2）将△ABC绕点O旋转180°，得到△A2B2C2（不写作法，但要标出字母）；
（3）求点A绕着点O旋转到点A2所经过的路径长．
【考点】作图-旋转变换；弧长的计算；作图-平移变换．
【专题】作图题．
【分析】（1）根据图形平移的性质画出平移后的△A1B1C1即可；
（2）根据图形旋转的性质画出△ABC绕点O旋转180°后得到的△A2B2C2；
（3）根据弧长的计算公式列式即可求解．
【解答】解：（1）△A1B1C1如图所示；
（2）△A2B2C2如图所示：
（3）∵OA=4，∠AOA2=180°，
∴点A绕着点O旋转到点A2所经过的路径长为=4π．
【点评】本题考查了利用旋转变换作图，利用平移变换作图，熟练掌握网格结构准确找出对应点的位置是解题的关键．也考查了弧长的计算．
19．在平面直角坐标系xOy中，如图，已知Rt△DOE，∠DOE=90°，OD=3，点D在y轴上，点E在x轴上，在△ABC中，点A，C在x轴上，AC=5．∠ACB+∠ODE=180°，∠ABC=∠OED，BC=DE．按下列要求画图（保留作图痕迹）：
（1）将△ODE绕O点按逆时针方向旋转90°得到△OMN（其中点D的对应点为点M，点E的对应点为点N），画出△OMN；
（2）将△ABC沿x轴向右平移得到△A′B′C′（其中点A，B，C的对应点分别为点A′，B′，C′），使得B′C′与（1）中的△OMN的边NM重合；
（3）求OE的长．
【考点】作图-旋转变换；作图-平移变换．
【专题】作图题．
【分析】（1）以点O为圆心，以OE为半径画弧，与y轴正半轴相交于点N，以OD为半径画弧，与x轴负半轴相交于点M，连接MN即可；
（2）以M为圆心，以AC长为半径画弧与x轴负半轴相交于点A′，B′与N重合，C′与M重合，然后顺次连接即可；
（3）设OE=x，则ON=x，作MF⊥A′B′于点F，判断出B′C′平分∠A′B′O，再根据角平分线上的点到角的两边距离相等和角平分线的对称性可得B′F=B′O=OE=x，F C′=O C′=OD=3，利用勾股定理列式求出A′F，然后表示出A′B′、A′O，在Rt△A′B′O中，利用勾股定理列出方程求解即可．
【解答】解：（1）△OMN如图所示；
（2）△A′B′C′如图所示；
（3）设OE=x，则ON=x，作MF⊥A′B′于点F，
由作图可知：B′C′平分∠A′B′O，且C′O⊥O B′，
所以，B′F=B′O=OE=x，F C′=O C′=OD=3，
∵A′C′=AC=5，
∴A′F==4，
∴A′B′=x+4，A′O=5+3=8，
在Rt△A′B′O中，x2+82=（4+x）2，
解得x=6，
即OE=6．
【点评】本题考查了利用旋转变换作图，利用平移变换作图，勾股定理，熟练掌握旋转变化与平移变化的性质是解题的关键．
20．图①是电子屏幕的局部示意图，4×4网格的每个小正方形边长均为1，每个小正方形顶点叫做格点，点A，B，C，D在格点上，光点P从AD的中点出发，按图②的程序移动
（1）请在图①中用圆规画出光点P经过的路径；
（2）在图①中，所画图形是 轴对称 图形（填“轴对称”或“中心对称”），所画图形的周长是 4π （结果保留π）．
【考点】作图-旋转变换．
【专题】作图题．
【分析】（1）根据旋转度数和方向分别作出弧即可；
（2）根据图形的轴对称性解答；求出四次旋转的度数之和，然后根据弧长公式列式计算即可得解．
【解答】解：（1）如图所示；
（2）所画图形是轴对称图形；
旋转的度数之和为270°+90°×2+270°=720°，
所画图形的周长==4π．
故答案为：4π．
【点评】本题考查利用旋转变换作图，弧长的计算，熟练掌握旋转的性质以及弧长公式是解题的关键．
21．如图，在四边形ABCD中，
（1）画出四边形A1B1C1D1，使四边形A1B1C1D1与四边形ABCD关于直线MN成轴对称；
（2）画出四边形A2B2C2D2，使四边形A2B2C2D2与四边形ABCD关于点O中心对称；
（3）四边形A1B1C1D1与四边形A2B2C2D2是否对称，若对称请在图中画出对称轴或对称中心．
【考点】作图-旋转变换；作图-轴对称变换．
【专题】作图题．
【分析】（1）根据网格结构找出点A、B、C、D关于直线MN的对称点A1、B1、C1、D1的位置，然后顺次连接即可；
（2）根据网格结构找出点A、B、C、D关于点O的对称点A2、B2、C2、D2的位置，然后顺次连接即可；
（3）观察图形，根据轴对称的性质解答．
【解答】解：（1）四边形A1B1C1D1如图所示；
（2）四边形A2B2C2D2如图所示；
（3）如图所示，四边形A1B1C1D1与四边形A2B2C2D2关于直线PQ成轴对称．
【点评】本题考查了利用旋转变换作图，利用轴对称变换作图，熟练掌握网格结构准确找出对应点的位置是解题的关键．
22．在平面直角坐标系中，△ABC的三个顶点坐标分别为A（﹣2，1），B（﹣4，5），C（﹣5，2）．
（1）画出△ABC关于y轴对称的△A1B1C1；
（2）画出△ABC关于原点O成中心对称的△A2B2C2．
【考点】作图-旋转变换；作图-轴对称变换．
【专题】作图题．
【分析】（1）根据网格结构找出点A、B、C关于y轴对称的点A1、B1、C1的位置，然后顺次连接即可；
（2）根据网格结构找出点A、B、C关于原点对称的点A2、B2、C2的位置，然后顺次连接即可．
【解答】解：（1）△A1B1C1如图所示；
（2）△A2B2C2如图所示．
【点评】本题考查了利用旋转变换作图，利用轴对称变换作图，熟练掌握网格结构准确找出对应点的位置是解题的关键．
23．如图，方格纸中的每个小方格都是边长为1个单位长度的正方形，每个小正方形的顶点叫格点，△ABC和△DEF的顶点都在格点上，结合所给的平面直角坐标系解答下列问题：
（1）画出△ABC向上平移4个单位长度后所得到的△A1B1C1；
（2）画出△DEF绕点O按顺时针方向旋转90°后所得到的△D1E1F1；
（3）△A1B1C1和△D1E1F1组成的图形是轴对称图形吗？如果是，请直接写出对称轴所在直线的解析式．
【考点】作图-旋转变换；待定系数法求一次函数解析式；作图-平移变换．
【专题】作图题．
【分析】（1）根据网格结构找出点A、B、C平移后的对应点A1、B1、C1的位置，然后顺次连接即可；
（2）根据网格结构找出点D、E、F绕点O按顺时针方向旋转90°后的对应点D1、E1、F1的位置，然后顺次连接即可；
（3）根据轴对称的性质确定出对称轴的位置，然后写出直线解析式即可．
【解答】解：（1）△A1B1C1如图所示；
（2）△D1E1F1如图所示；
（3）△A1B1C1和△D1E1F1组成的图形是轴对称图形，
对称轴为直线y=x或y=﹣x﹣2．
【点评】本题考查了利用旋转变换作图，利用平移变换作图，轴对称的性质，熟练掌握网格结构准确找出对应点的位置．
24．在平面直角坐标系中，点A的坐标是（0，3），点B在x轴上，将△AOB绕点A逆时针旋转90°得到△AEF，点O、B的对应点分别是点E、F．
（1）若点B的坐标是（﹣4，0），请在图中画出△AEF，并写出点E、F的坐标．
（2）当点F落在x轴的上方时，试写出一个符合条件的点B的坐标．
【考点】作图-旋转变换．
【分析】（1）△AOB绕点A逆时针旋转90°后得到△AEF，所以AO⊥AE，AB⊥AF，BO⊥EF，AO=AE，AB=AF，BO=EF，据此在图中画出△AEF，并写出点E、F的坐标即可．
（2）根据点F落在x轴的上方，可得EF＜AO；然后根据EF=OB，判断出OB＜3，即可求出一个符合条件的点B的坐标是多少．
【解答】解：（1）∵△AOB绕点A逆时针旋转90°后得到△AEF，
∴AO⊥AE，AB⊥AF，BO⊥EF，AO=AE，AB=AF，BO=EF，
∴△AEF在图中表示为：
∵AO⊥AE，AO=AE，
∴点E的坐标是（3，3），
∵EF=OB=4，
∴点F的坐标是（3，﹣1）．
（2）∵点F落在x轴的上方，
∴EF＜AO，
又∵EF=OB，
∴OB＜AO，AO=3，
∴OB＜3，
∴一个符合条件的点B的坐标是（﹣2，0）．
【点评】此题主要考查了作图﹣旋转变换问题，解答此题的关键是要熟练掌握旋转图形的作法：根据旋转的性质可知，对应角都相等都等于旋转角，对应线段也相等，由此可以通过作相等的角，在角的边上截取相等的线段的方法，找到对应点，顺次连接得出旋转后的图形．
25．如图，△ABC在平面直角坐标系内，顶点的坐标分别为A（﹣1，5），B（﹣4，1），C（﹣1，1）将△ABC绕点A逆时针旋转90°，得到△AB′C′，点B，C的对应点分别为点B′，C′，
（1）画出△AB′C′；
（2）写出点B′，C′的坐标；
（3）求出在△ABC旋转的过程中，点C经过的路径长．
【考点】作图-旋转变换；弧长的计算．
【分析】（1）在平面直角坐标系中画出△ABC，然后根据网格结构找出点B、C的对应点B′，C′的位置，然后顺次连接即可；
（2）根据图形即可得出点A的坐标；
（3）利用AC的长，然后根据弧长公式进行计算即可求出点B转动到点B′所经过的路程．
【解答】解：（1）△AB′C′如图所示；
（2）点B′的坐标为（3，2），点C′的坐标为（3，5）；
（3）点C经过的路径为以点A为圆心，AC为半径的圆弧，路径长即为弧长，
∵AC=4，
∴弧长为：==2π，
即点C经过的路径长为2π．
【点评】本题考查了利用旋转变换作图，弧长的计算，熟练掌握网格结构，准确找出对应点位置作出图形是解题的关键．
26．如图，在平面直角坐标系中，△ABC的三个顶点坐标为A（﹣3，4），B（﹣4，2），C（﹣2，1），且△A1B1C1与△ABC关于原点O成中心对称．
（1）画出△A1B1C1，并写出A1的坐标；
（2）P（a，b）是△ABC的AC边上一点，△ABC经平移后点P的对应点P′（a+3，b+1），请画出平移后的△A2B2C2．
【考点】作图-旋转变换；作图-平移变换．
【专题】作图题．
【分析】（1）首先作出A、B、C的对应点，然后顺次连接即可求得；
（2）把△ABC的三个顶点分别向右平移3个单位长度，向上平移1个单位长度即可得到对应点，然后顺次连接即可．
【解答】解：（1）如图所示：
A1的坐标是（3，﹣4）；
（2）△A2B2C2是所求的三角形．
【点评】本题考查了图形的对称和图形的平移，理解P（a，b）的对称点P′（a+3，b+1），即把已知的点向右平移3个单位长度，再向上平移1个单位长度即可得到对应点是关键．
27．如图，方格纸中每个小正方形的边长都是1个单位长度，Rt△ABC的三个顶点A（﹣2，2），B（0，5），C（0，2）．
（1）将△ABC以点C为旋转中心旋转180°，得到△A1B1C，请画出△A1B1C的图形．
（2）平移△ABC，使点A的对应点A2坐标为（﹣2，﹣6），请画出平移后对应的△A2B2C2的图形．
（3）若将△A1B1C绕某一点旋转可得到△A2B2C2，请直接写出旋转中心的坐标．
【考点】作图-旋转变换；作图-平移变换．
【专题】作图题．
【分析】（1）利用旋转的性质得出对应点坐标进而得出答案；
（2）利用平移规律得出对应点位置，进而得出答案；
（3）利用旋转图形的性质，连接对应点，即可得出旋转中心的坐标．
【解答】解：（1）如图所示：△A1B1C即为所求；
（2）如图所示：△A2B2C2即为所求；
（3）旋转中心坐标（0，﹣2）．
【点评】此题主要考查了旋转的性质以及图形的平移等知识，根据题意得出对应点坐标是解题关键．
28．如图，△ABC三个顶点的坐标分别为A（1，1），B（4，2），C（3，4）．
（1）请画出△ABC向左平移5个单位长度后得到的△A1B1C1；
（2）请画出△ABC关于原点对称的△A2B2C2；
（3）在x轴上求作一点P，使△PAB的周长最小，请画出△PAB，并直接写出P的坐标．
【考点】作图-旋转变换；轴对称-最短路线问题；作图-平移变换．
【专题】作图题．
【分析】（1）根据网格结构找出点A、B、C平移后的对应点A1、B1、C1的位置，然后顺次连接即可；
（2）根据网格结构找出点A、B、C关于原点的对称点A2、B2、C2的位置，然后顺次连接即可；
（3）找出点A关于x轴的对称点A′，连接A′B与x轴相交于一点，根据轴对称确定最短路线问题，交点即为所求的点P的位置，然后连接AP、BP并根据图象写出点P的坐标即可．
【解答】解：（1）△A1B1C1如图所示；
（2）△A2B2C2如图所示；
（3）△PAB如图所示，P（2，0）．
【点评】本题考查了利用旋转变换作图，利用平移变换作图，轴对称确定最短路线问题，熟练掌握网格结构准确找出对应点的位置是解题的关键．
29．在下列网格图中，每个小正方形的边长均为1个单位．在Rt△ABC中，∠C=90°，AC=3，BC=4．
（1）试在图中做出△ABC以A为旋转中心，沿顺时针方向旋转90°后的图形△AB1C1；
（2）若点B的坐标为（﹣3，5），试在图中画出直角坐标系，并标出A、C两点的坐标；
（3）根据（2）的坐标系作出与△ABC关于原点对称的图形△A2B2C2，并标出B2、C2两点的坐标．
【考点】作图-旋转变换．
【专题】作图题．
【分析】（1）根据网格结构找出点B、C的对应点B1、C1的位置，然后与点A顺次连接即可；
（2）以点B向右3个单位，向下5个单位为坐标原点建立平面直角坐标系，然后写出点A、C的坐标即可；
（3）根据网格结构找出点A、B、C关于原点的对称点A2、B2、C2的位置，然后顺次连接即可．
【解答】解：（1）△AB1C1如图所示；
（2）如图所示，A（0，1），C（﹣3，1）；
（3）△A2B2C2如图所示，B2（3，﹣5），C2（3，﹣1）．
【点评】本题考查了利用旋转变换作图，熟练掌握网格结构准确找出对应点的位置是解题的关键．
30．如图，在边长为1的正方形组成的网格中，△AOB的顶点均在格点上，其中点A（5，4），B（1，3），将△AOB绕点O逆时针旋转90°后得到△A1OB1．
（1）画出△A1OB1；
（2）在旋转过程中点B所经过的路径长为 π ；
（3）求在旋转过程中线段AB、BO扫过的图形的面积之和．
【考点】作图-旋转变换；勾股定理；弧长的计算；扇形面积的计算．
【专题】作图题．
【分析】（1）根据网格结构找出点A、B绕点O逆时针旋转90°后的对应点A1、B1的位置，然后顺次连接即可；
（2）利用勾股定理列式求OB，再利用弧长公式计算即可得解；
（3）利用勾股定理列式求出OA，再根据AB所扫过的面积=S扇形A1OA+S△A1B1O﹣S扇形B1OB﹣S△AOB=S扇形A1OA﹣S扇形B1OB求解，再求出BO扫过的面积=S扇形B1OB，然后计算即可得解．
【解答】解：（1）△A1OB1如图所示；
（2）由勾股定理得，BO==，
所以，点B所经过的路径长==π；
故答案为：π．
（3）由勾股定理得，OA==，
∵AB所扫过的面积=S扇形A1OA+S△A1B1O﹣S扇形B1OB﹣S△AOB=S扇形A1OA﹣S扇形B1OB，
BO扫过的面积=S扇形B1OB，
∴线段AB、BO扫过的图形的面积之和=S扇形A1OA﹣S扇形B1OB+S扇形B1OB，
=S扇形A1OA，=，=π．
【点评】本题考查了利用旋转变换作图，弧长公式，扇形的面积，勾股定理，熟练掌握网格结构准确找出对应点的位置是解题的关键，难点在于（3）表示出两线段扫过的面积之和等于扇形的面积．
相关试卷
人教版九年级数学练习：第二十三章《旋转》单元测试卷： 这是一份人教版九年级数学练习：第二十三章《旋转》单元测试卷，共5页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
初中数学人教版九年级上册23.1 图形的旋转第1课时一课一练： 这是一份初中数学人教版九年级上册23.1 图形的旋转第1课时一课一练，共4页。试卷主要包含了1 图形的旋转，下列运动形式属于旋转的是等内容，欢迎下载使用。
【阶段测试】人教版数学九年级上册--第二十三章 旋转 达标测试卷（含答案）： 这是一份【阶段测试】人教版数学九年级上册--第二十三章 旋转 达标测试卷（含答案），共17页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
