统考版高考物理二轮专项分层特训卷15分钟实验题专练1含答案

这是一份统考版高考物理二轮专项分层特训卷15分钟实验题专练1含答案，共3页。

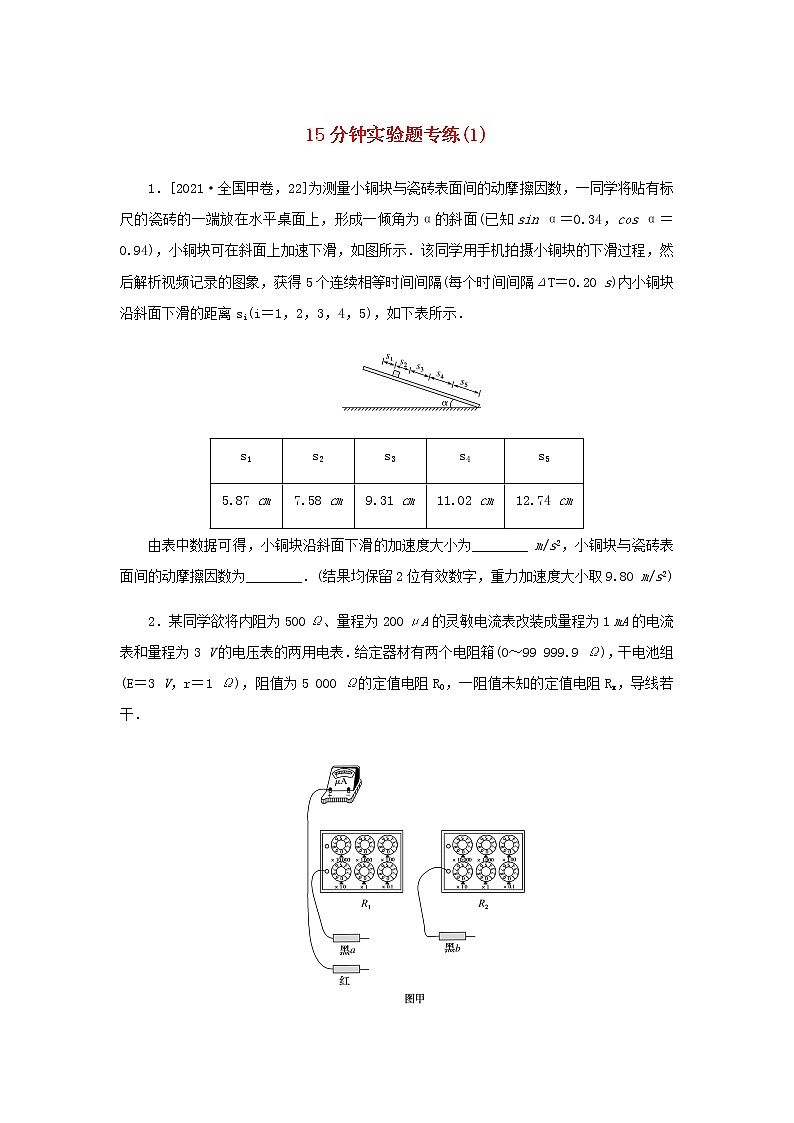

由表中数据可得，小铜块沿斜面下滑的加速度大小为________ m/s2，小铜块与瓷砖表面间的动摩擦因数为________．(结果均保留2位有效数字，重力加速度大小取9.80 m/s2)
2．某同学欲将内阻为500 Ω、量程为200 μA的灵敏电流表改装成量程为1 mA的电流表和量程为3 V的电压表的两用电表．给定器材有两个电阻箱(0～99 999.9 Ω)，干电池组(E＝3 V，r＝1 Ω)，阻值为5 000 Ω的定值电阻R0，一阻值未知的定值电阻Rx，导线若干．
(1)两用电表设计：
当接入红和黑a接线柱时，可作为量程1 mA的电流表使用；当接入红和黑b接线柱时可作为量程3 V的电压表使用．将图甲中的实物图用实线连接起来．通过计算可知接入电路的阻值，R1＝________、R2＝________．
(2)他利用改装后的电流表设计了图乙所示电路(虚线框中为两用电表内部电路，未画出)，利用给定的电池、导线、定值电阻R0，要测出定值电阻Rx的阻值．已知图乙中灵敏电流表的示数为100 μA，由此计算可得Rx＝________．
15分钟实验题专练（1）
1．答案：0.43 0.32
解析：由于s1的距离最短，故测量误差最大，舍去，由Δx＝a（ΔT）2可知，小铜块下滑的加速度大小为a＝ eq \f(（s4＋s5）－（s2＋s3）,（2ΔT）2) ，将数据代入解得a≈0.43 m/s2；由牛顿第二定律有mg sin α－μmg cs α＝ma，解得μ≈0.32.
2．答案：（1）如图所示 125 Ω 2 900 Ω （2）899 Ω
解析：（1）根据电表改装原理，可知改装成电流表需要将灵敏电流表与电阻箱并联，改装成电压表需要将改装好的电流表与电阻箱串联，电路图如答图所示．根据串并联特点有R1＝ eq \f(200 μA×500 Ω,（1 000－200） μA) ＝125 Ω，R2＝ eq \f(3 V－200 μA×500 Ω,1 mA) ＝2 900 Ω.（2）当灵敏电流表的示数为100 μA时，干路电流为0.5 mA，根据闭合电路欧姆定律有 eq \f(3 V,r＋Rx＋R0＋\f(500×125,500＋125) Ω) ＝0.5 mA，代入数据可得Rx＝ 899 Ω.s1
s2
s3
s4
s5
5.87 cm
7.58 cm
9.31 cm
11.02 cm
12.74 cm
