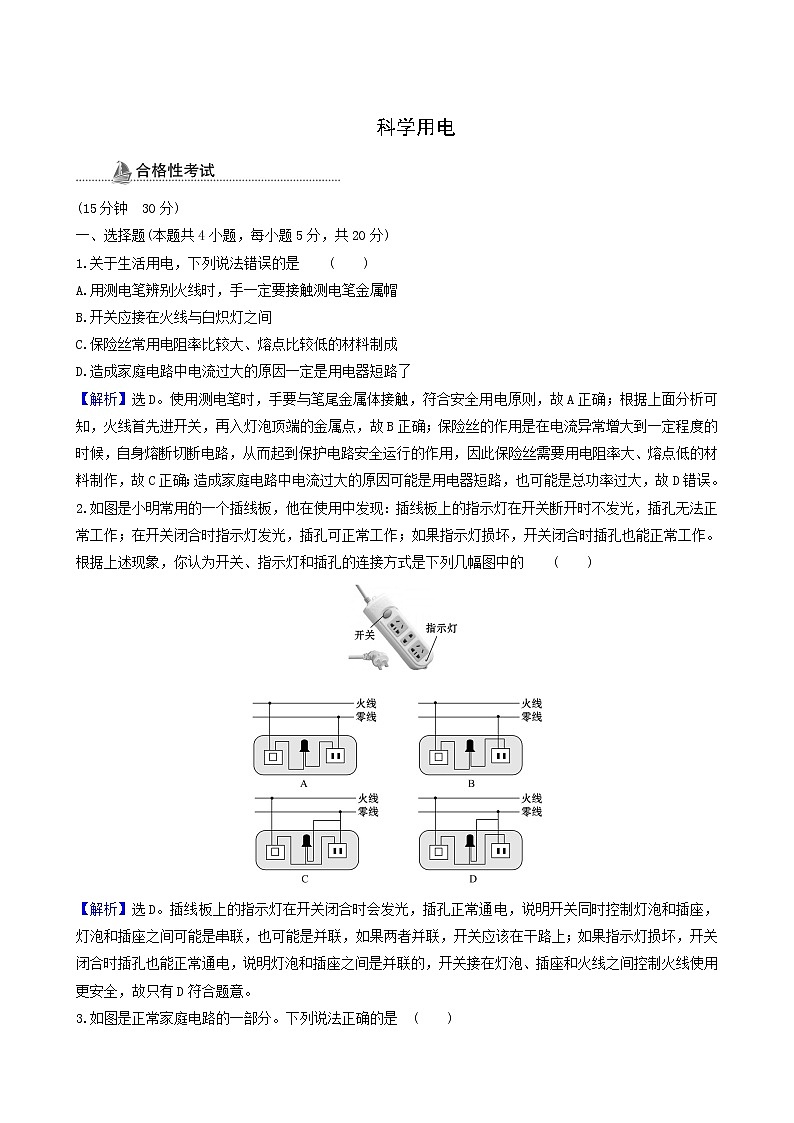

科学用电(15分钟　30分)一、选择题(本题共4小题，每小题5分，共20分)1.关于生活用电，下列说法错误的是 (　　)A.用测电笔辨别火线时，手一定要接触测电笔金属帽B.开关应接在火线与白炽灯之间C.保险丝常用电阻率比较大、熔点比较低的材料制成D.造成家庭电路中电流过大的原因一定是用电器短路了【解析】选D。使用测电笔时，手要与笔尾金属体接触，符合安全用电原则，故A正确；根据上面分析可知，火线首先进开关，再入灯泡顶端的金属点，故B正确；保险丝的作用是在电流异常增大到一定程度的时候，自身熔断切断电路，从而起到保护电路安全运行的作用，因此保险丝需要用电阻率大、熔点低的材料制作，故C正确；造成家庭电路中电流过大的原因可能是用电器短路，也可能是总功率过大，故D错误。2.如图是小明常用的一个插线板，他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔无法正常工作；在开关闭合时指示灯发光，插孔可正常工作；如果指示灯损坏，开关闭合时插孔也能正常工作。根据上述现象，你认为开关、指示灯和插孔的连接方式是下列几幅图中的              (　　)【解析】选D。插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，故只有D符合题意。3.如图是正常家庭电路的一部分。下列说法正确的是 (　　)A.导线B与大地之间的电压为220 VB.测电笔先后插入插座的左右插孔，氖管都发光C.电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地D.断开开关S后，站在地上的人接触a点或b点一定不会触电【解析】选C。由图知，开关接在导线A上，所以A是火线，B是零线。火线和零线间的电压为220 V，零线和大地之间的电压为0，A错误；测电笔插入插座的左插孔氖管不发光，插入插座的右插孔氖管发光，B项错误；三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能防止有金属外壳的用电器漏电时发生触电事故，C项正确；开关S断开时，虽然灯泡不发光，但a点在火线上，所以人接触a点会触电，D项错误。【补偿训练】　　下列关于安全用电的说法中正确的是 (　　)A.所有家用电器的外壳一定要接地B.低压电器和高压电器都可以接近，但不能接触C.控制电灯的开关一端跟电灯连接，另一端必须接在火线上D.准备接大功率用电器的插座，必须在通插座的火线上和零线上各装一根保险丝【解析】选C。有电动机的家用电器和规定使用接地的家用电器、具有金属外壳的电器必须做好接地保护，否则外壳容易带电。一般家用电器外壳不需要接地，选项A错误；低压电器可以接近，但不能接触带电部位，高压电器不能接近，更不能接触，因为高压电器周围电场很强，人体接近时容易产生高压电弧触电，选项B错误；保险丝应串联在电源线的火线上，选项D错误。控制电灯的开关一端跟电灯连接，另一端必须接在火线上，选项C正确。4.“珍爱生命，注意安全”是中学生应具备的基本安全意识。下列关于安全用电的说法正确的是 (　　)A.只要不接触高压设备就不会触电B.使用测电笔时，手指不能接触笔尾金属体C.电灯的开关可以接在零线和灯泡之间D.一旦发生触电事故，应先切断电源再进行抢救【解析】选D。不接触低压带电体，不靠近高压设备就不会触电，A错误；使用测电笔时，手指应该接触笔尾金属体，B错误；电灯的开关应接在火线和灯泡之间，C项错误；一旦发生触电事故，应先切断电源再进行抢救，D项正确，故选D。二、非选择题(本题共1小题，共10分)5.某校教学大楼有教室24间，每间教室装有“PZ220-40”日光灯12只。(1)求引入大楼照明线中的电流。(2)若平均每日用电3 h，每月以30日计，每月耗电多少度？ 【解析】(1)每个教室用电的功率是P=40×12 W=480 W全楼用电总功率是P总=P×24=1.152×104 W所以I总== A=52.36 A。(2)全楼月耗电量为W=P总·t=11.52 kW×3×30 h=1 036.8 kW·h=1 036.8度。答案：(1)52.36 A　(2)1 036.8度(10分钟　20分)6.(6分)如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用测电笔测试灯头的两根电线C、D，发现这两处都能使测电笔的氖管发光；再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。那么，可以断定故障是              (　　)A.火线和零线短路B.电灯L短路C.电线AC段某处断路D.电线BD段某处断路【解析】选D。用测电笔测试灯头的两根电线C、D，氖管发光，说明AC段和CD段都没有断路处，故C错；用测电笔测火线A时，氖管发光，测零线B时不发光，可判定BD段有断路处，火线和零线不可能短路，故A错，D对。若电灯L短路，保险丝会熔断，故B错。故本题选D。【补偿训练】　　(多选)下列生活中的做法符合电器安装规则和安全用电原则的是(　　)A.断开电源后，用湿抹布和洗洁精洗厨房电器B.原来的保险丝经常熔断，不查原因就换上粗的C.将购得的大功率家用电器立即接入家庭电路中使用D.在一块接线板上不能同时接上电热水器、电饭煲、电熨斗等许多用电器【解析】选A、D。原来的保险丝经常熔断，可能是由于电路中的总功率过大，也可能是由于电路短路造成的，应查明原因，不查原因就换上粗的保险丝是不符合安全用电原则的，B错；刚购买的大功率用电器应设专门线路，以免影响其他用电器的正常工作，所以不能直接接入家庭电路中使用，C错；A、D正确。7.(14分)如表是某电视机的部分技术参数，该电视机正常工作时的电流为________安；如该电视机长期不用而一直处于待机状态，则一个月(30天)该电视机将消耗电能________度。 产品型号29总质量50千克整机尺寸mm665×622×494额定功率200瓦待机功率5瓦额定电压220伏【解析】根据铭牌可知正常工作时功率为200瓦，待机功率为5 W，额定电压为220 V，所以正常工作电流I===0.9 A，待机状态一个月消耗电能W=P′t=5×30×24×3 600 J=度=3.6 度。答案：0.9　3.6
