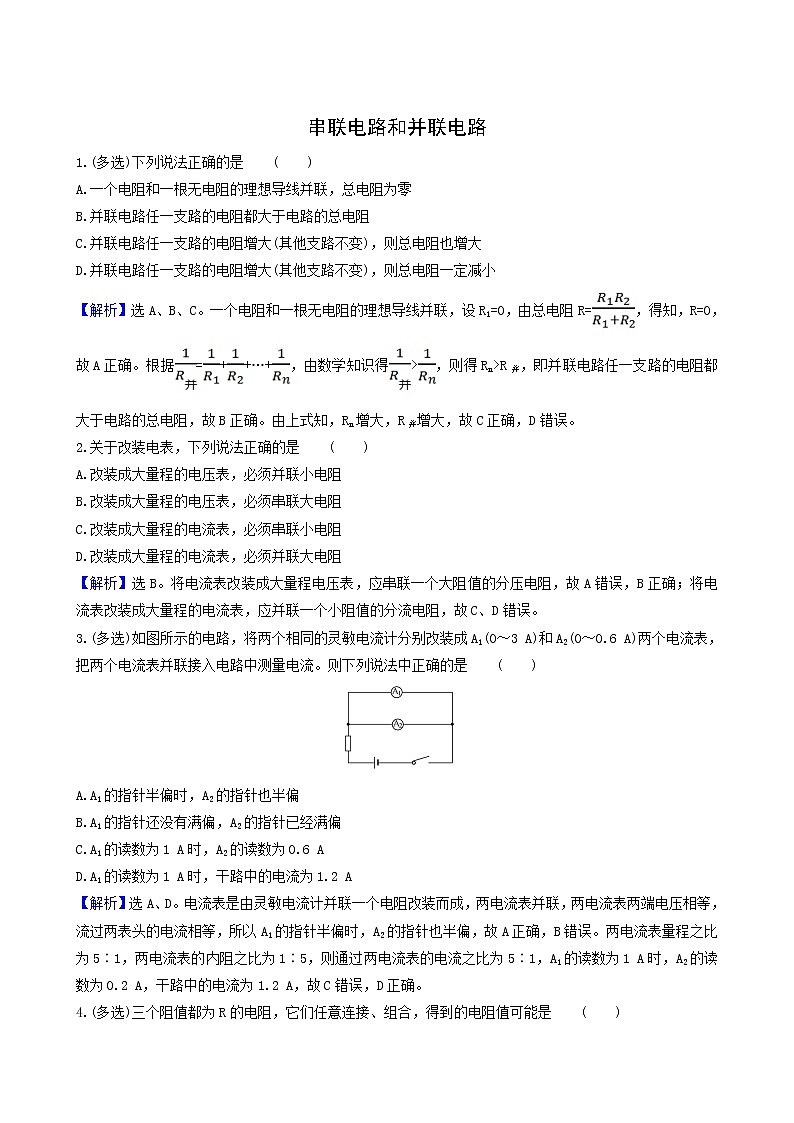

鲁科版 (2019)必修 第三册第4节 串联电路和并联电路综合训练题

这是一份鲁科版 (2019)必修 第三册第4节 串联电路和并联电路综合训练题，共2页。试卷主要包含了下列说法正确的是，关于改装电表，下列说法正确的是，6 A等内容，欢迎下载使用。
A.一个电阻和一根无电阻的理想导线并联，总电阻为零
B.并联电路任一支路的电阻都大于电路的总电阻
C.并联电路任一支路的电阻增大(其他支路不变)，则总电阻也增大
D.并联电路任一支路的电阻增大(其他支路不变)，则总电阻一定减小
【解析】选A、B、C。一个电阻和一根无电阻的理想导线并联，设R1=0，由总电阻R=，得知，R=0，故A正确。根据=++…+，由数学知识得>，则得Rn>R并，即并联电路任一支路的电阻都大于电路的总电阻，故B正确。由上式知，Rn增大，R并增大，故C正确，D错误。
2.关于改装电表，下列说法正确的是( )
A.改装成大量程的电压表，必须并联小电阻
B.改装成大量程的电压表，必须串联大电阻
C.改装成大量程的电流表，必须串联小电阻
D.改装成大量程的电流表，必须并联大电阻
【解析】选B。将电流表改装成大量程电压表，应串联一个大阻值的分压电阻，故A错误，B正确；将电流表改装成大量程的电流表，应并联一个小阻值的分流电阻，故C、D错误。
3.(多选)如图所示的电路，将两个相同的灵敏电流计分别改装成A1(0～3 A)和A2(0～0.6 A)两个电流表，把两个电流表并联接入电路中测量电流。则下列说法中正确的是( )
A.A1的指针半偏时，A2的指针也半偏
B.A1的指针还没有满偏，A2的指针已经满偏
C.A1的读数为1 A时，A2的读数为0.6 A
D.A1的读数为1 A时，干路中的电流为1.2 A
【解析】选A、D。电流表是由灵敏电流计并联一个电阻改装而成，两电流表并联，两电流表两端电压相等，流过两表头的电流相等，所以A1的指针半偏时，A2的指针也半偏，故A正确，B错误。两电流表量程之比为5∶1，两电流表的内阻之比为1∶5，则通过两电流表的电流之比为5∶1，A1的读数为1 A时，A2的读数为0.2 A，干路中的电流为1.2 A，故C错误，D正确。
4.(多选)三个阻值都为R的电阻，它们任意连接、组合，得到的电阻值可能是( )
B.3R
【解析】选B、C。当三个电阻串联时，获得的阻值为3R；当三个电阻并联时，获得的阻值为；当两个电阻串联后与第三个电阻并联，获得的阻值为=R；当两个电阻并联后与第三个电阻串联，获得的阻值为+R=R，故B、C正确，A、D错误。
5.如图所示的电路中，小量程电流表的内阻Rg=100 Ω，满偏电流Ig=1 mA，R1=
900 Ω，R2= Ω。
(1)当S1和S2均断开时，改装所成的表是什么表？量程为多少？
(2)当S1和S2均闭合时，改装所成的表是什么表？量程为什么？
【解析】(1)由电路图可知，当S1和S2均断开时，G与R1串联，改装所成的表是电压表，量程为
U=Ig(Rg+R1)=0.001×(100+900) V=1 V。
(2)由电路图可知，当S1和S2均闭合时，G与R2并联，改装所成的表是电流表，量程为：
I=Ig+=0.001 A+ A=1 A；
答案：(1)电压表 1 V (2)电流表 1 A
