高考物理一轮复习第9章电路实验13测定电源的电动势和内阻课件

这是一份高考物理一轮复习第9章电路实验13测定电源的电动势和内阻课件，共42页。PPT课件主要包含了必备知识预案自诊，关键能力学案突破，②R1③如图所示，素养微点，对应演练迁移应用等内容，欢迎下载使用。

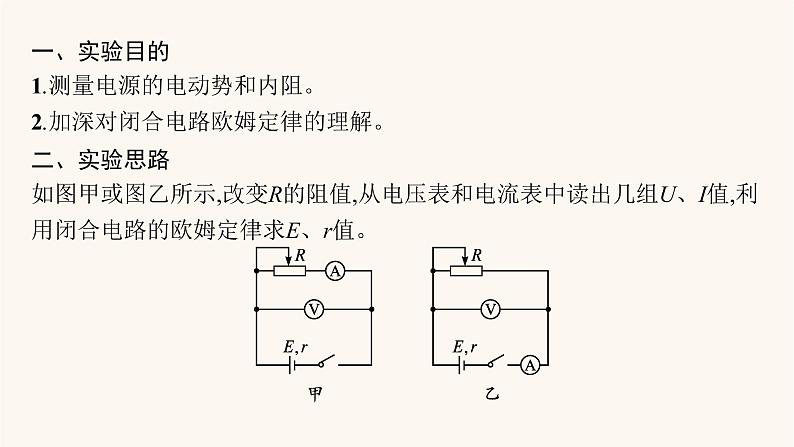

一、实验目的1.测量电源的电动势和内阻。2.加深对闭合电路欧姆定律的理解。二、实验思路如图甲或图乙所示,改变R的阻值,从电压表和电流表中读出几组U、I值,利用闭合电路的欧姆定律求E、r值。

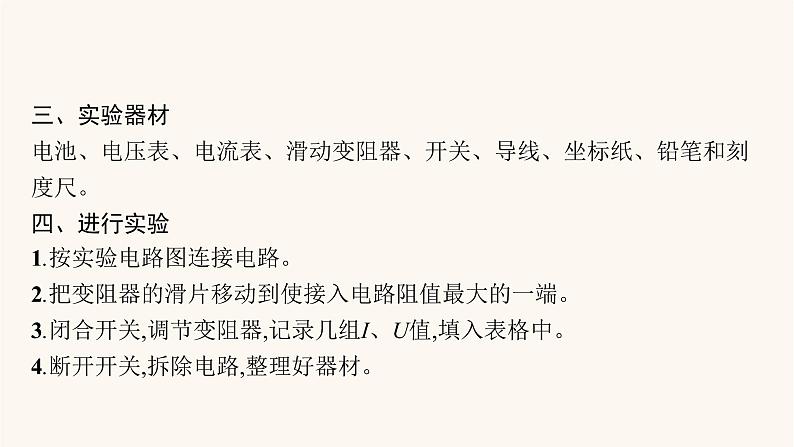

三、实验器材电池、电压表、电流表、滑动变阻器、开关、导线、坐标纸、铅笔和刻度尺。四、进行实验1.按实验电路图连接电路。2.把变阻器的滑片移动到使接入电路阻值最大的一端。3.闭合开关,调节变阻器,记录几组I、U值,填入表格中。4.断开开关,拆除电路,整理好器材。
五、数据处理方法一:列方程组求解电动势和内阻的大小根据以上三组方程分别求出E、r,再取其平均值作为电源的电动势E和内阻r。方法二:用作图法处理数据,如图所示。(1)图线与纵轴交点为E;(2)图线的斜率的绝对值表示 。

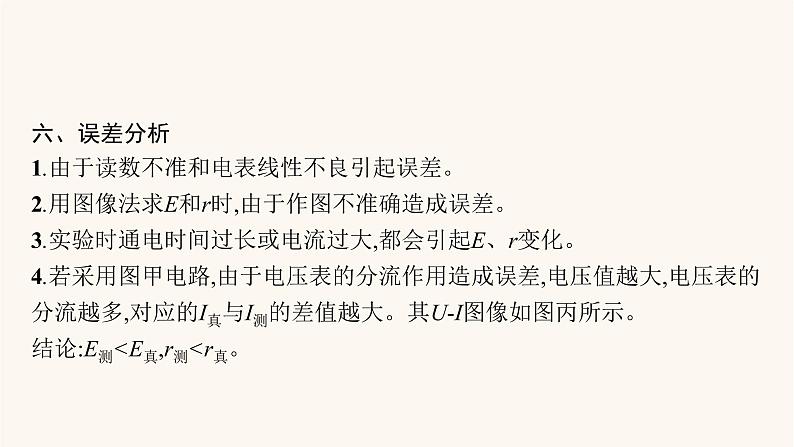

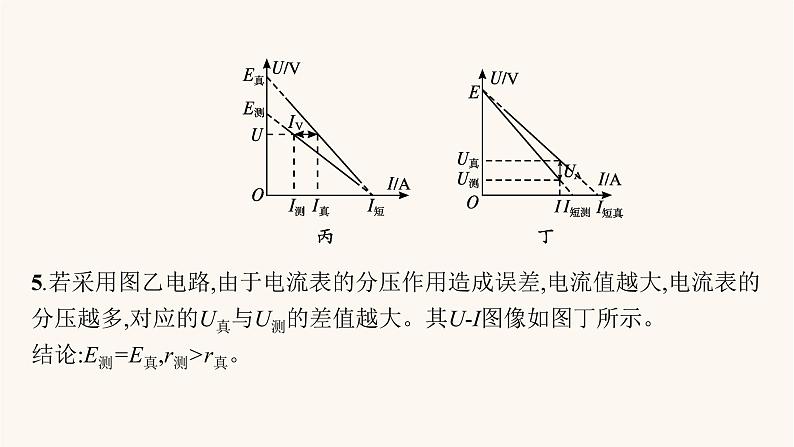

六、误差分析1.由于读数不准和电表线性不良引起误差。2.用图像法求E和r时,由于作图不准确造成误差。3.实验时通电时间过长或电流过大,都会引起E、r变化。4.若采用图甲电路,由于电压表的分流作用造成误差,电压值越大,电压表的分流越多,对应的I真与I测的差值越大。其U-I图像如图丙所示。结论:E测
