2022年通用物理中考微专题-欧姆定律及电阻定律-16-3 特殊方法测电阻（含答案）

这是一份2022年通用物理中考微专题-欧姆定律及电阻定律-16-3 特殊方法测电阻（含答案），共8页。学案主要包含了特殊方法测电阻，涉及电表内阻的问题等内容，欢迎下载使用。


典例·解读
类型一、特殊方法测电阻

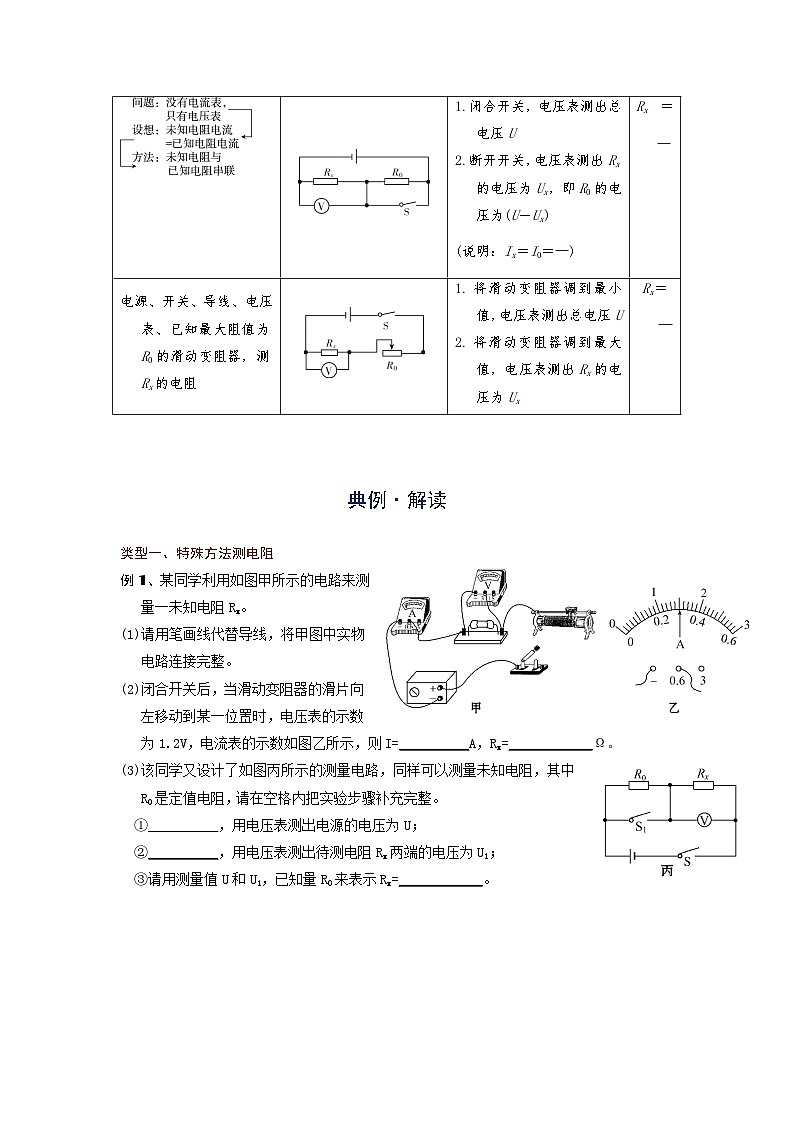

例1、某同学利用如图甲所示的电路来测量一未知电阻Rx。
(1)请用笔画线代替导线，将甲图中实物电路连接完整。
(2)闭合开关后，当滑动变阻器的滑片向左移动到某一位置时，电压表的示数为1.2V，电流表的示数如图乙所示，则I=__________A，Rx=____________Ω。
(3)该同学又设计了如图丙所示的测量电路，同样可以测量未知电阻，其中R0是定值电阻，请在空格内把实验步骤补充完整。
①__________，用电压表测出电源的电压为U；
②__________，用电压表测出待测电阻Rx两端的电压为U1；
③请用测量值U和U1，已知量R0来表示Rx=____________。

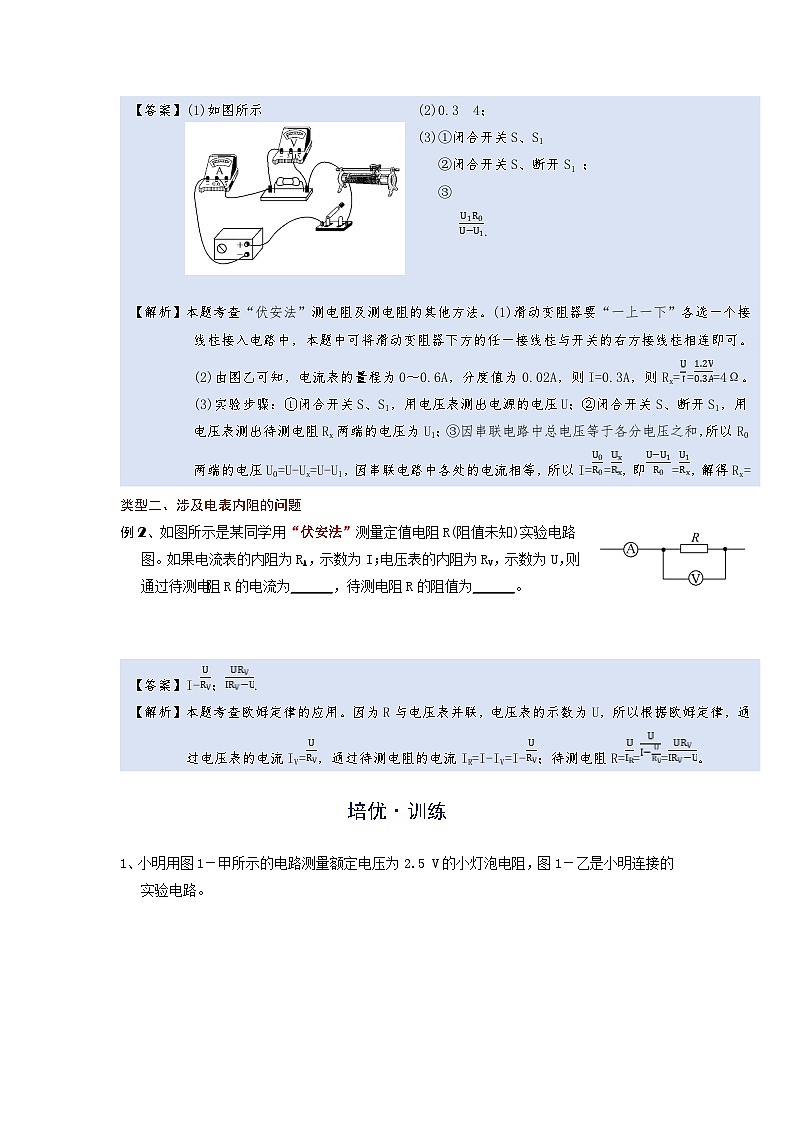

【答案】(1)如图所示 (2)0.3 4；
(3)①闭合开关S、S1
②闭合开关S、断开S1 ；
③.
【解析】本题考查“伏安法”测电阻及测电阻的其他方法。(1)滑动变阻器要“一上一下”各选一个接线柱接入电路中，本题中可将滑动变阻器下方的任一接线柱与开关的右方接线柱相连即可。(2)由图乙可知，电流表的量程为0～0.6A，分度值为0.02A，则I=0.3A，则Rx===4Ω。(3)实验步骤：①闭合开关S、S1，用电压表测出电源的电压U；②闭合开关S、断开S1，用电压表测出待测电阻Rx两端的电压为U1；③因串联电路中总电压等于各分电压之和，所以R0两端的电压U0=U-Ux=U-U1，因串联电路中各处的电流相等，所以I==，即=，解得Rx=。
类型二、涉及电表内阻的问题
例2、如图所示是某同学用“伏安法”测量定值电阻R(阻值未知)实验电路图。如果电流表的内阻为RA，示数为I；电压表的内阻为RV，示数为U，则通过待测电阻R的电流为______，待测电阻R的阻值为______。
【答案】I-；.
【解析】本题考查欧姆定律的应用。因为R与电压表并联，电压表的示数为U，所以根据欧姆定律，通过电压表的电流IV=，通过待测电阻的电流IR=I-IV=I-；待测电阻R===。
培优·训练
1、小明用图1－甲所示的电路测量额定电压为2.5 V的小灯泡电阻，图1－乙是小明连接的实验电路。
图1
(1)小明将电路连接正确后，闭合开关，调节变阻器的滑片，使小灯泡刚好正常发光，此时电流表的示数如图1－丙所示，电流表的读数是 A，小灯泡的阻值是 Ω(小数点后保留一位)；
(2)当电压值改变的时候，小灯泡的阻值 (选填“变化”或“不变”)；
(3)小明又想测某未知电阻Rx的阻值，设计了如图1－丁所示电路(R0为已知阻值的定值电阻)，并设计了如下实验步骤，请帮他把缺少的步骤补全，并写出Rx的表达式。
实验步骤：
A．按照设计的电路图连接电路(如图1－丁)；
B．断开S2、闭合S1记录电流表示数为I1；
C． ；
表达式：Rx＝ (用已知和测量的物理量的符号表示)。
2、在测量未知电阻 Rx(阻值约为 150 Ω)的实验中，提供的实验器材有：电源(电压3 V)、滑动变阻器R(0～50 Ω)、电阻箱R0(0～9 999 Ω)、电流表(0～0.6 A)、电压表(0～3 V)、开关及导线若干。
图2
(1)小华同学设计了如图2－甲所示的电路，根据实验器材数据可粗略估算通过电流表的电流大小，则最大电流是 A，最小电流是 A，你认为小华 (选填“能”或“不能”)准确测出Rx 阻值。
(2)小明同学设计了如图2－乙所示的电路进行测量，正确连接电路后，小明先将开关 S 拨至 ，调节变阻器的滑片至某一位置，记下此时电压表的示数 U1；再将开关 S 拨至另一位置，调节 ，使电压表的示数恰好为U1，记下电阻箱的示数为R′，则未知电阻 Rx 的测量值为 。
3、如图3－甲所示是测量定值电阻 Rx 阻值的实验电路，器材可以满足实验要求。
图3
(1)同学们按照电路图正确连接电路后，闭合开关，改变电阻 Rx 两端的电压进行了三次测量，其中第二次实验中电流表的示数如图3－乙所示，请将表格中的实验数据补充完整。
(2)同学们又设计了两种测量方案如图4所示，方案中定值电阻的阻值为R0。
图4
①方案一：闭合开关 S，如果电压表V1和V2 的读数分别为U1和U2，则电阻Rx 的阻值表达式为Rx＝ 。
②方案二：电路中Rx≠R0，将S接到 a，读出电流表的示数 I1；再将 S接到 b，读出电流表的示数 I2；由 I1R0＝I2Rx 可得Rx＝eq \f(I1,I2)R0。请判断结果是否正确并简要说明理由：________________________。
4、在物理实验中常用到等效替代法。例如将一个10 Ω的电阻替换某电路中串联的两个5 Ω的电阻，在其他条件不变的情况下，该电路中电流不变，说明一个10 Ω的电阻与两个串联5 Ω的电阻对电流的阻碍作用是等效的，所以可以用一个10 Ω的电阻替代两个串联5 Ω的电阻。小明利用等效替代的思想来测量待测电阻Rx的阻值，如图5－甲所示。
图5
(1)下面是小明的实验过程：
①按照电路图连接好电路，并将电阻箱R0的阻值调到最大；
②闭合开关S1前，滑片P置于 (选填“a”或“b”)端。
③闭合开关S1；
④闭合开关 ，调节滑片P，使电流表指针指在适当的位置，记下此时电流表的示数I。
⑤先断开开关 ，再闭合开关__________________________，
保持 的电阻不变，调节 。使电流表的示数仍为I，此时电阻箱的阻值等于待测电阻Rx的阻值。
(2)在此实验中，若将电流表改用电压表，其他器材不变，请在虚线框内(图5－乙)画出用等效替代法测量Rx电阻的实验电路图。(要求所设计的电路在连接后，只能通过开关改变电路连接情况)。
5．(2017天水)在测电阻的实验中，实验的器材有：干电池3节，电流表、电压表各一个，开关2个，滑动变阻器1个，待测电阻2个，导线若干。

图6 图7
(1)如图6－甲所示是实验的电路图。小丽按照电路图连接电路时，开关应 。
①闭合开关S后，小丽发现电流表和电压表的指针均不动。她断开开关S，检查线路连接无误后，把电压表与b点相连的那根导线改接到c点，再次闭合开关S时，发现电流表的指针仍不动，但电压表的指针有明显的偏转。若电路中只有一处故障，则故障是 。
②排除故障后，正确连接电路，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为1.6 V时，电流表的示数如图6－乙所示，则电路中的电流为 A，Rx＝ 。
(2)实验时某小组同学利用一只电流表和最大阻值为R0的滑动变阻器完成对未知电阻Ry的测量。如图7所示是他们按照设计连接的部分实验电路。
①请你依据下面的实验步骤，用笔画线代替导线，将实验电路连接完整。(只添加一条导线)
实验步骤：
A．开关S和S1都断开，将变阻器的滑片P移到阻值最大处，观察到电流表无示数；
B．保持滑片P位置不动，只闭合开关S时，读取电流表的示数为I1；
C．再闭合开关S1时，读取电流表的示数为I2(I2＞I1)。
②请你用I1、I2和R0表示Ry，则Ry＝______________________________________。
微专题16-3 特殊方法测电阻
例1、
【答案】(1)如图所示 (2)0.3 4；
(3)①闭合开关S、S1
②闭合开关S、断开S1 ；
③.
【解析】本题考查“伏安法”测电阻及测电阻的其他方法。(1)滑动变阻器要“一上一下”各选一个接线柱接入电路中，本题中可将滑动变阻器下方的任一接线柱与开关的右方接线柱相连即可。(2)由图乙可知，电流表的量程为0～0.6A，分度值为0.02A，则I=0.3A，则Rx===4Ω。(3)实验步骤：①闭合开关S、S1，用电压表测出电源的电压U；②闭合开关S、断开S1，用电压表测出待测电阻Rx两端的电压为U1；③因串联电路中总电压等于各分电压之和，所以R0两端的电压U0=U-Ux=U-U1，因串联电路中各处的电流相等，所以I==，即=，解得Rx=。
培优·训练
1、(1)0.3 8.3 (2)变化
(3)断开S1、闭合S2记录电流表示数为I2 eq \f(I1R0,I2)
2、(1)0.02 0.015 不能 (2)1 电阻箱阻值 R′
3、(1)0.5 3.2 3.18 (2)①eq \f(U2R0,U1) ②该方案不正确，滑动变阻器接入电路的阻值不为 0 时，两种情况下 Rx 和 R0 两端的电压不相等
4、(1)②a ④S3 ⑤S3 S2 滑动变阻器R 电阻箱的阻值R0 (2)如图1所示
图1
5、(1)断开 ①bc之间断路 ②0.32 5 Ω
(2)①如图2所示 ②eq \f(I1R0,I2－I1)
图2

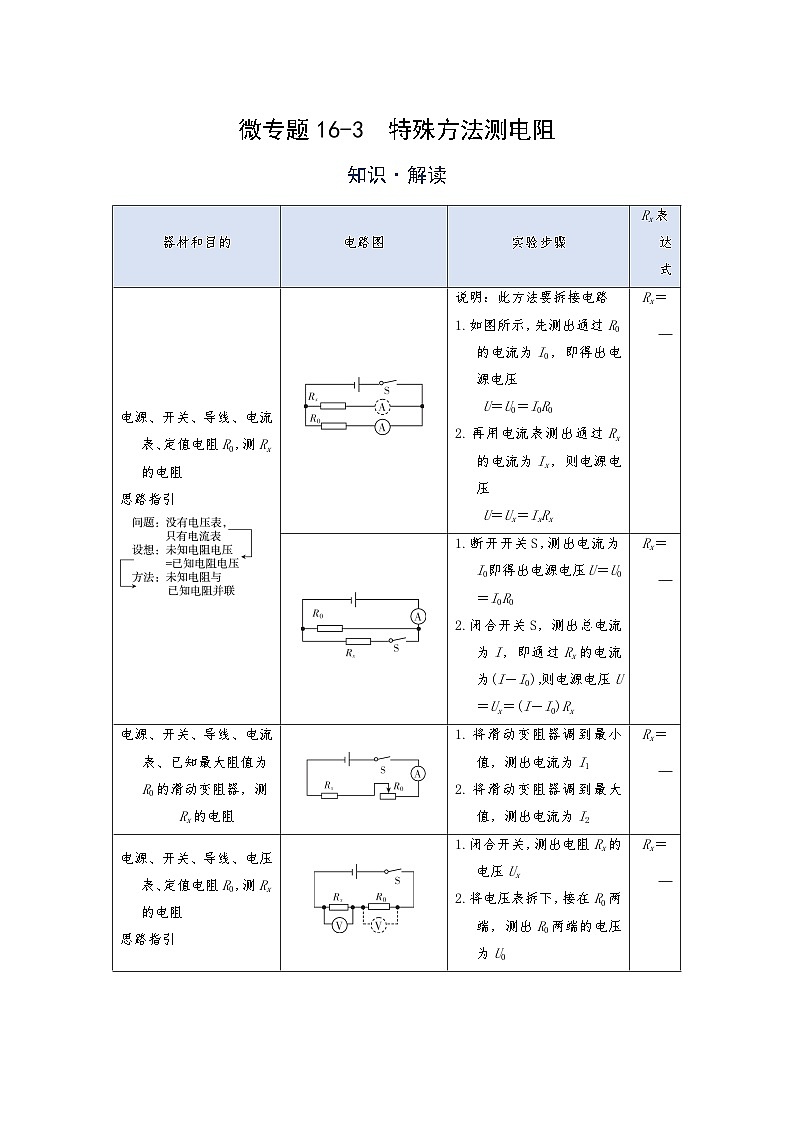

器材和目的
电路图
实验步骤
Rx表达式
电源、开关、导线、电流表、定值电阻R0，测Rx的电阻
思路指引
说明：此方法要拆接电路
1.如图所示，先测出通过R0的电流为I0，即得出电源电压
U＝U0＝I0R0
2.再用电流表测出通过Rx的电流为Ix，则电源电压
U＝Ux＝IxRx
Rx＝eq \f(I0R0,Ix)
1.断开开关S，测出电流为I0，即得出电源电压U＝U0＝I0R0
2.闭合开关S，测出总电流为I，即通过Rx的电流为(I－I0)，则电源电压U＝Ux＝(I－I0)Rx
Rx＝eq \f(I0R0,I－I0)
电源、开关、导线、电流表、已知最大阻值为R0的滑动变阻器，测Rx的电阻
1.将滑动变阻器调到最小值，测出电流为I1
2.将滑动变阻器调到最大值，测出电流为I2
Rx＝eq \f(I2R0,I1－I2)
电源、开关、导线、电压表、定值电阻R0，测Rx的电阻
思路指引
1.闭合开关，测出电阻Rx的电压Ux
2.将电压表拆下，接在R0两端，测出R0两端的电压为U0
Rx＝eq \f(UxR0,U0)
1.闭合开关，电压表测出总电压U
2.断开开关，电压表测出Rx的电压为Ux，即R0的电压为(U－Ux)
(说明：Ix＝I0＝eq \f(U－Ux,R0))
Rx＝eq \f(UxR0,U－Ux)
电源、开关、导线、电压表、已知最大阻值为R0的滑动变阻器，测Rx的电阻
1.将滑动变阻器调到最小值，电压表测出总电压U
2.将滑动变阻器调到最大值，电压表测出Rx的电压为Ux
Rx＝eq \f(UxR0,U－Ux)
实验次数
1
2
3
电压U/V
1.0
1.6
1.8
电流 I/A
0.32
0.56
电阻Rx/Ω
3.13
3.21
电阻的平均值Rx/Ω
