江苏省南京市溧水区2021-2022学年九年级上学期期末学情调研物理试卷(word版含答案)

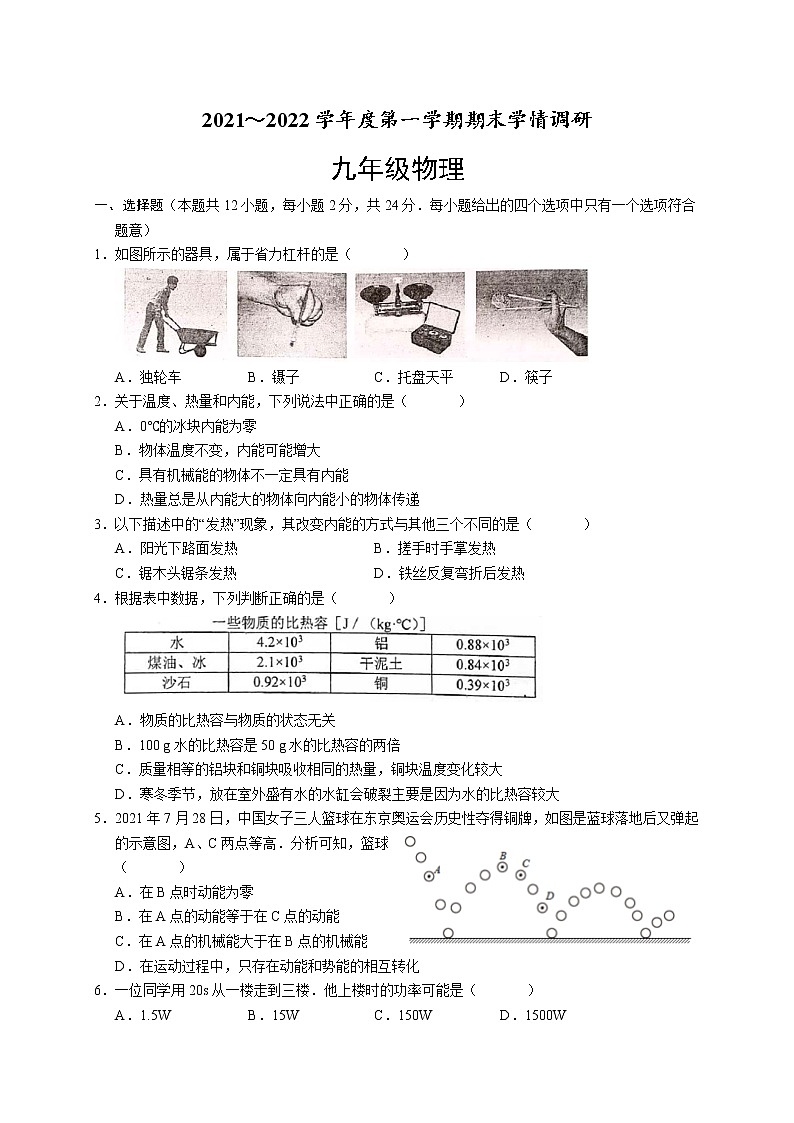

2021～2022学年度第一学期期末学情调研

九年级物理

一、选择题（本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个选项符合题意）

1．如图所示的器具，属于省力杠杆的是（       ）

A．独轮车 B．镊子 C．托盘天平 D．筷子

2．关于温度、热量和内能，下列说法中正确的是（       ）

A．0℃的冰块内能为零

B．物体温度不变，内能可能增大

C．具有机械能的物体不一定具有内能

D．热量总是从内能大的物体向内能小的物体传递

3．以下描述中的“发热”现象，其改变内能的方式与其他三个不同的是（       ）

A．阳光下路面发热  B．搓手时手掌发热

C．锯木头锯条发热  D．铁丝反复弯折后发热

4．根据表中数据，下列判断正确的是（       ）

A．物质的比热容与物质的状态无关

B．100 g水的比热容是50 g水的比热容的两倍

C．质量相等的铝块和铜块吸收相同的热量，铜块温度变化较大

D．寒冬季节，放在室外盛有水的水缸会破裂主要是因为水的比热容较大

5．2021年7月28日，中国女子三人篮球在东京奥运会历史性夺得铜牌，如图是蓝球落地后又弹起的示意图，A、C两点等高．分析可知，篮球（       ）

A．在B点时动能为零

B．在A点的动能等于在C点的动能

C．在A点的机械能大于在B点的机械能

D．在运动过程中，只存在动能和势能的相互转化

6．一位同学用20s从一楼走到三楼．他上楼时的功率可能是（       ）

A．1.5W    B．15W    C．150W     D．1500W

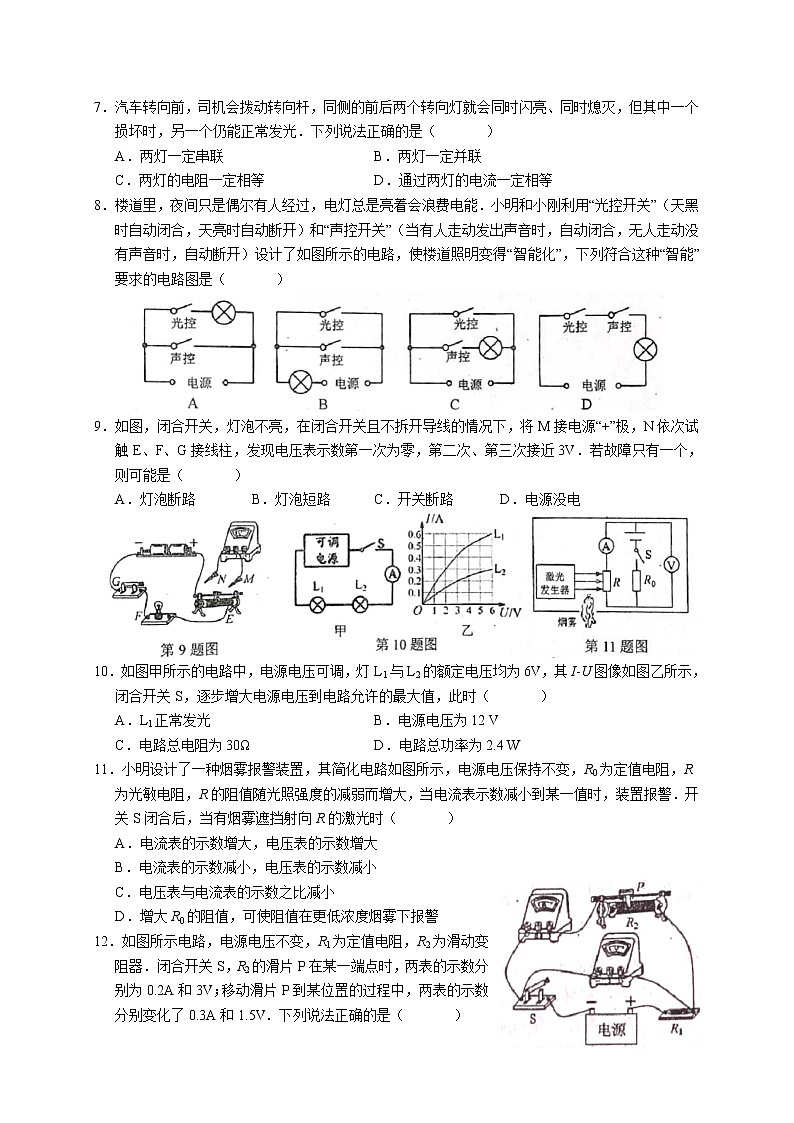

7．汽车转向前，司机会拨动转向杆，同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常发光．下列说法正确的是（       ）

A．两灯一定串联  B．两灯一定并联

C．两灯的电阻一定相等 D．通过两灯的电流一定相等

8．楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能．小明和小刚利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开）设计了如图所示的电路，使楼道照明变得“智能化”，下列符合这种“智能”要求的电路图是（       ）

9．如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数第一次为零，第二次、第三次接近3V．若故障只有一个，则可能是（       ）

A．灯泡断路    B．灯泡短路   C．开关断路 D．电源没电

10．如图甲所示的电路中，电源电压可调，灯L1与L2的额定电压均为6V，其I-U图像如图乙所示，闭合开关S，逐步增大电源电压到电路允许的最大值，此时（       ）

A．L1正常发光    B．电源电压为12 V

C．电路总电阻为30Ω  D．电路总功率为2.4 W

11．小明设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值随光照强度的减弱而增大，当电流表示数减小到某一值时，装置报警．开关S闭合后，当有烟雾遮挡射向R的激光时（       ）

A．电流表的示数增大，电压表的示数增大

B．电流表的示数减小，电压表的示数减小

C．电压表与电流表的示数之比减小

D．增大R0的阻值，可使阻值在更低浓度烟雾下报警

12．如图所示电路，电源电压不变，R1为定值电阻，R2为滑动变阻器．闭合开关S，R2的滑片P在某一端点时，两表的示数分别为0.2A和3V；移动滑片P到某位置的过程中，两表的示数分别变化了0.3A和1.5V．下列说法正确的是（       ）

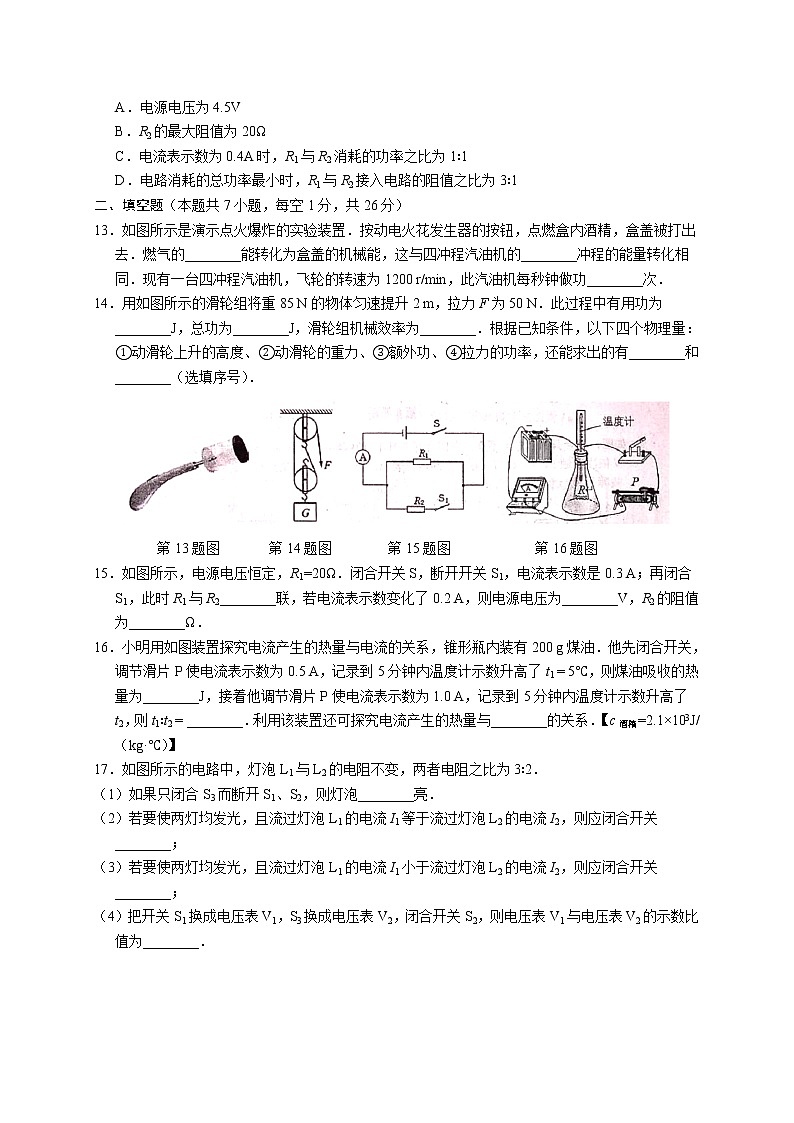

A．电源电压为4.5V

B．R2的最大阻值为20Ω

C．电流表示数为0.4A时，R1与R2消耗的功率之比为1∶1

D．电路消耗的总功率最小时，R1与R2接入电路的阻值之比为3∶1

二、填空题（本题共7小题，每空1分，共26分）

13．如图所示是演示点火爆炸的实验装置．按动电火花发生器的按钮，点燃盒内酒精，盒盖被打出去．燃气的________能转化为盒盖的机械能，这与四冲程汽油机的________冲程的能量转化相同．现有一台四冲程汽油机，飞轮的转速为1200 r/min，此汽油机每秒钟做功________次．

14．用如图所示的滑轮组将重85 N的物体匀速提升2 m，拉力F为50 N．此过程中有用功为________J，总功为________J，滑轮组机械效率为________．根据已知条件，以下四个物理量：①动滑轮上升的高度、②动滑轮的重力、③额外功、④拉力的功率，还能求出的有________和________（选填序号）．

第13题图       第14题图        第15题图            第16题图

15．如图所示，电源电压恒定，R1=20Ω．闭合开关S，断开开关S1，电流表示数是0.3 A；再闭合S1，此时R1与R2________联，若电流表示数变化了0.2 A，则电源电压为________V，R2的阻值为________Ω．

16．小明用如图装置探究电流产生的热量与电流的关系，锥形瓶内装有200 g煤油．他先闭合开关，调节滑片P使电流表示数为0.5 A，记录到5分钟内温度计示数升高了t1 = 5℃，则煤油吸收的热量为________J，接着他调节滑片P使电流表示数为1.0 A，记录到5分钟内温度计示数升高了t2，则t1∶t2 = ________．利用该装置还可探究电流产生的热量与________的关系．【c酒精=2.1×103J/（kg·℃）】

17．如图所示的电路中，灯泡L1与L2的电阻不变，两者电阻之比为3∶2．

（1）如果只闭合S3而断开S1、S2，则灯泡________亮．

（2）若要使两灯均发光，且流过灯泡L1的电流I1等于流过灯泡L2的电流I2，则应闭合开关________；

（3）若要使两灯均发光，且流过灯泡L1的电流I1小于流过灯泡L2的电流I2，则应闭合开关________；

（4）把开关S1换成电压表V1，S3换成电压表V2，闭合开关S2，则电压表V1与电压表V2的示数比值为________．

第17题图           第18题图                  第19题图

18．如图所示是一种自动测定油箱内油面高度的装置，电源电压为 12 V，R0为定值电阻，R为滑动变阻器，最大阻值为 20 Ω，它的金属滑片连在杠杆的一端，从油量表（由量程为0-0.6 A 的电流表改装而成）指针所指的刻度就可以知道油箱内油面高度．当油箱内油面高度最高时，R的金属滑片在最下端，油量表指针满偏；当油箱内没有油时，R全部接入电路，油量表的读数最小，则R0的阻值是________Ω，油量表的最小读数是________A．计算分析可知油量表的刻度________（选填“均匀”或“不均匀”）．

19．电饭锅是家庭里常用的用电器．

（1）某型号的电饭锅有两档，其原理图如图甲所示，电阻R0 = 44 Ω，R = 2156 Ω．开关S置于________档时为低温档．电饭锅处于高温档时，1 min内R0产生的热量为________J，电饭锅的功率为________W．

（2）小明家电能表如图乙所示，此时电能表的示数为________kW·h．小明利用电能表和秒表估测电饭锅的高温档功率．他只让电饭锅正常工作，记下电能表的指示灯闪烁n1次所用时间为t1．由于电能表常数被遮挡，他借助额定功率为P0的电热水器，只让电热水器正常工作，记下指示灯闪烁n2次所用时间为t2，则电饭锅的高温档功率为________．（用字母P0、n1、t1、n2、t2表示）

三、解答题（本题共9小题，共50分）

20．（6分）按要求作图（请保留作图痕迹）

（1）如图甲所示，用木棒撬石块，请用小黑点标出支点，用符号O表示，并画出动力F的力臂l．

（2）如图乙所示，用瓶起开启瓶盖，请画出在A点所用最小力的示意图F．

（3）如图丙所示，有两根导线没有连接，请用笔画线代替导线，连线要求：L1和L2并联，开关S同时控制L1和L2，电流表测L1的电流．

21．（5分）在“探究杠杆平衡条件的实验”中：

（1）用图甲所示的装置进行实验．实验前，发现杠杆左端下沉，则应将左端的平衡螺母向________调节．实验时，在A点挂4个钩码（每个钩码重0.5 N），要使杠杆在水平位置平衡，在B点竖直向下拉的弹簧测力计示数F1为________N．若弹簧测力计由竖直方向逐渐向左转动某一角度，杠杆仍保持水平平衡，此时弹簧测力计的示数为F2，则两者的大小关系为：F1________F2．

（2）为帮助学生理解力臂，物理老师制作了图乙所示的“杠杆力臂演示仪”（杠杆自身重力和摩擦不计，固定装置未画出），杠杆在水平位置平衡，松开螺母保持OA不动，使OB向下折一个角度后，再拧紧螺母形成一根可绕O点转动的杠杆AOB'（B'点对应B点），保持G1位置不变，要使杠杆在图丙位置保持平衡，则G2应该移动到位置________，（选填字母）

A．B'点处          B．①点处       C．②点处        D．③点处

（3）学以致用：小明家有个木衣架，他把书包挂在衣架A处，已知木衣架重30 N，衣架受到重力的作用线经过圆底盘的圆心，圆底盘直径30 cm，其他数据如图，为防止木衣架倒下，书包最多重________N．

22．（4分）滑动变阻器是电学里常用的实验器材。

（1）滑动变阻器是通过改变接入电路导线的________（选填“长度”“横截面积”或“材料”）来改变电阻的．

（2）如图甲所示的电路，闭合开关，电流表的示数如图乙所示为________A，移动滑片P，观察电流表指针，看到的现象是______________．若想实现滑片P向B端移动，灯变亮，只允许改动导线a，有________种接法．

23．（5 分）为了探究物体动能大小与哪些因素有关，小明设计了如图甲、乙、丙所示的实验装置来进行实验，小球从斜面由静止自由释放，撞击水平面上的木块，木块在水平面运动一段距离后静止．

（1）实验中所探究物体的动能是指________（选填“小球”或“木块”）的动能，其大小通过_________________________来反映．

（2）比较甲、乙两图的实验，是探究动能大小和________的关系，探究动能大小与另一个物理量的关系，应比较________两图的实验．

（3）在小明实验器材的基础上，小华用弹簧替换斜面，如图丁所示，小球压缩弹簧，松手后小球由静止自由释放，撞击水平面上的木块，木块在水平面运动一段距离后静止．小华的实验方案________（选填“能”或“不能”）完成本实验探究．

24．（4分）如图甲所示是“探究不同物质吸热升温现象”的实验装置．在两个相同的烧杯中分别装入A、B两种液体，并用两个相同的酒精灯加热并不断搅拌。

（1）物质吸热的多少是通过___________（选填“加热时间”或“升高的温度”）来反映的．

（2）根据实验数据描绘出如图乙所示的A、B液体的温度随加热时间变化的图像．由图可知升高相同的温度，________（选填“A”或“B”）吸收的热量较多，A的比热容与B的比热容之比为________．

（3）对比“探究不同物质吸热升温现象”和“比较质量相等的不同燃料燃烧放出的热量”两个实验，都需要的器材是________（选填“天平”“秒表”或“天平和秒表”）．

25．（5分）如图甲所示是探究“通过导体的电流与电阻的关系”的电路图．所用实验器材是：电源（6V）、电流表（0~0.6A）、电阻箱（0~999.9Ω）、滑动变阻器（50Ω 1A）、开关、导线若干．

（1）闭合开关前，发现电压表的指针如图乙所示，其原因是____________（选填“指针没调零”或“正负接线柱接反了”）．解决问题后，实验得到的数据如上表所示．

（2）分析表中数据可知电阻箱两端的电压为________V当导体两端电压一定时，通过导体的电流与导体的电阻成________关系．

（3）保持上述电压表示数不变，要测量更多组数据，为保证实验顺利完成，电阻箱接入电路的阻值不得小于________Ω，不得超过________Ω．

26．（6分）两只小灯泡L1（标有“2.5 V”字样）和L2（已知额定电流为I额）．

（1）图甲是小明测量小灯泡L1额定功率时连接的实物图．

① 图中有一根线连接错误，请在这根线上打“×”，并在图中改正．

② 闭合开关，移动滑片P至某位置时，电压表的示数为2.2V，此时应向________（选“A”或“B”）端直至小灯泡正常发光，小灯泡正常发光时，电流表的示数为0.3 A，则小灯泡L1的额定功率为________W．

（2）小华利用图乙示实物电路测出了小灯泡L2的额定功率，R0为电阻箱，在空白处填上填上合适内容．

① 断开S2，闭合S1，调节电阻箱和滑动变阻器，直到电流表的示数为I额，此时电阻箱的阻值为R1．

② 断开S1，在M、N间接入阻值为R2的定值电阻，闭合S2，保持滑片P的位置不变，调节电阻箱的阻值，直至________________________，此时电阻箱的阻值为R3．

③ 则小灯泡L3额定功率的表达式P额=___________________（用I额、R1、R2和R3表示）．

27．（6分）如图所示是我国自主研制的新一代喷气式大型客机C919，当发动机以1.2×105 N的推力时，C919在空中沿水平方向匀速飞行，飞行100 s通过的路程为9×103 m．在这段时间里，求：

（1）发动机做了多少功？

（2）发动机的功率多大？

（3）若发动机的效率为48%（效率指发动机做的功与消耗燃油完全燃烧放出热量的比值），则消耗燃油的质量是多少（已知q燃油=4.5×107 J/kg）

28．（9分）小明在乘飞机时了解到商务舱乘客的免费托运行李最多重300 N，而经济舱的乘客最多允许携带免费托运行李要轻一些．如图所示是小明设计的模拟飞机行李超重的报警装置，杠杆OP始终处于水平位置，电源电压U恒为15V，R1是电阻箱，R2是力敏电阻，它的阻值随压力F变化的关系如表．当电压表的示数大于或等于3V时，电路外的检测装置会自动报警．

（1）当电阻箱R1的电阻调为6 Ω，电压表的示数为2.4 V时，通过R1的电流多大？

（2）当电阻箱R1的电阻调为20 Ω，R2受到的压力为100 N时，R1消耗的电功率多大？

（3）如图所示的杠杆上有两个行李托盘，O为支点，A、B是杠杆上的两个承重点，已知OA和OB的长度分别为0.9 m和0.6 m．小明闭合开关，把电阻箱R1的电阻调为6 Ω，将300 N重的模拟行李放在某一个托盘上时，检测装置恰好报警；当他将模拟经济舱乘客的行李放在另一个托盘上时，检测装置也恰好报警，则模拟经济舱乘客的行李重多少牛顿（杠杆、支架及托盘的重力均忽略不计）

（4）第（3）问中，若R2受更小的压力，电路外的检测装置就自动报警，则电阻箱R1的阻值应________（选填“调大”或“调小”）．

参考答案

一、选择题（本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个选项符合题意）

1~12．ABACC    CBDAD   DC

二、填空题（本题共7小题，每空1分，共26分）

13．内    做功    10

14．170   200   85%   ①   ③

15．并   6    30

16．2.1×103    1∶4    通电时间

17．L1     S2     S1、S3     1∶1

18．20   0.3   不均匀

19．1   66000   1100   6362.6

三、解答题（本题共9小题，共50分）

20．（6分）作图略

21．（5分）右   3   小于   C   45

22．（4分）长度   0.28   电流表示数不变    1

23．（5分）小球   木块被推动的距离    质量    甲丙    不能

24．（4分）加热时间    B    3∶5    天平

25．（5分）指针没调零   2.4   反比   4   40

26．（6分）改图略   A   0.75   电流表的示数仍为I额    I额2（R2+R3-R1）．

27．（6分）1.08×109 J    1.08×107 W    50 kg

28．（9分）0.4 A    1.8 W   450    调大
