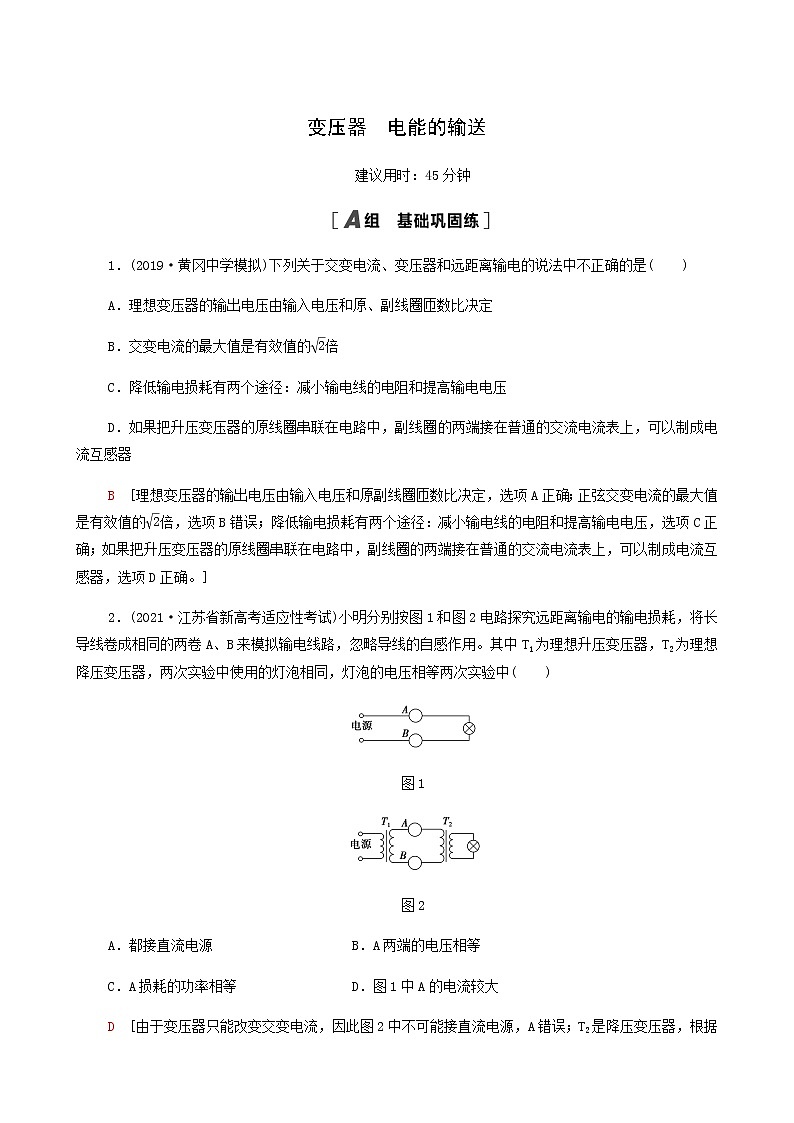

    江苏专用高考物理一轮复习课后练习33变压器电能的输送含答案第1页

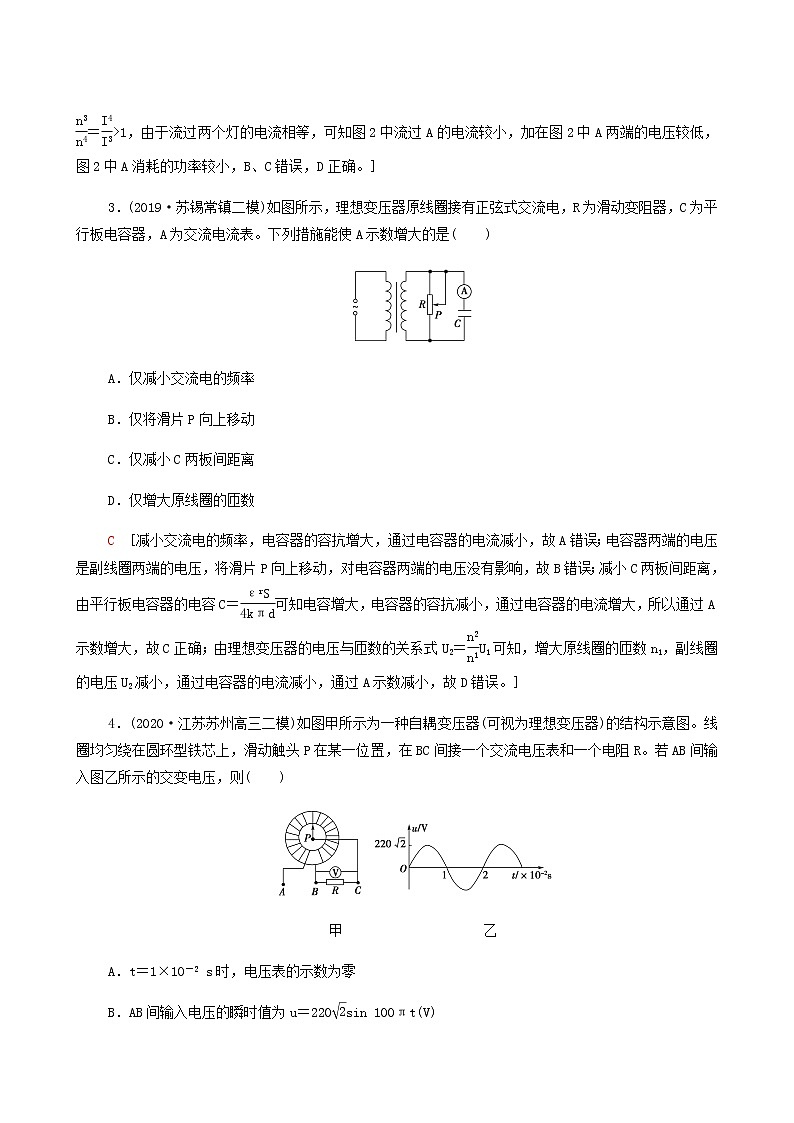

    江苏专用高考物理一轮复习课后练习33变压器电能的输送含答案第2页

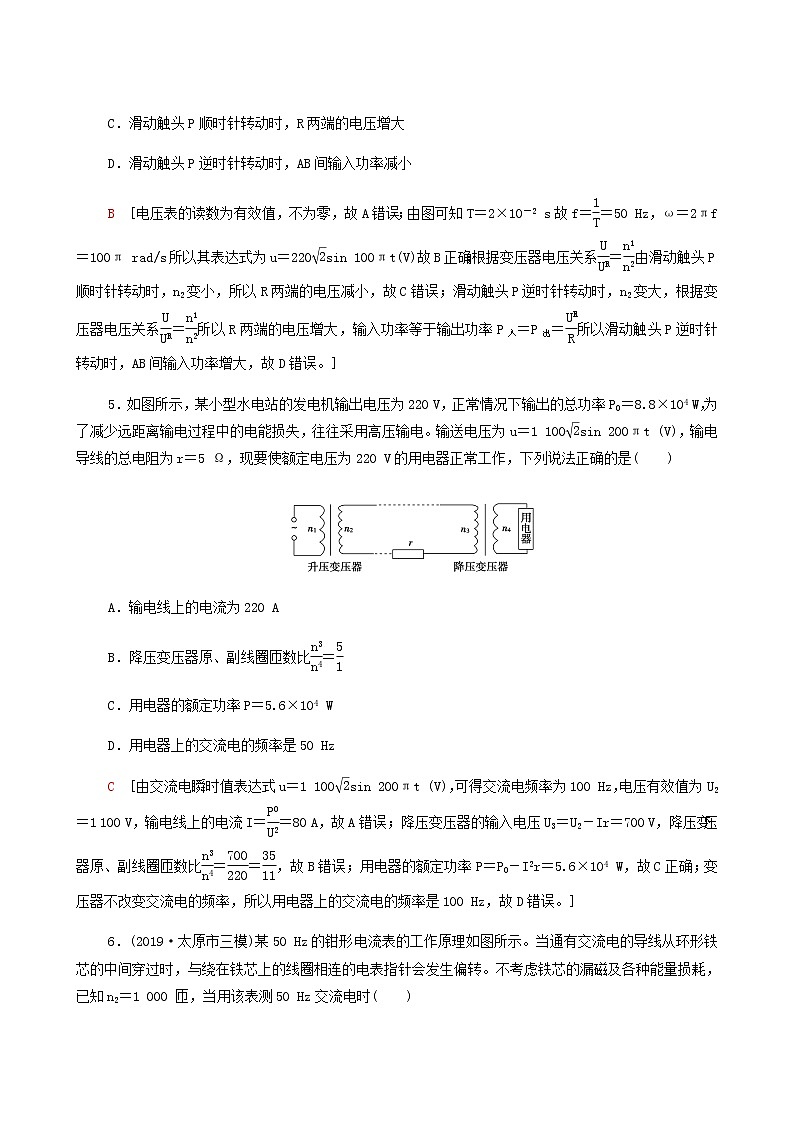

    江苏专用高考物理一轮复习课后练习33变压器电能的输送含答案第3页
    还剩6页未读, 继续阅读
    下载需要5学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    江苏专用高考物理一轮复习课后练习33变压器电能的输送含答案

    展开

    这是一份江苏专用高考物理一轮复习课后练习33变压器电能的输送含答案,共9页。
    变压器 电能的输送建议用时:45分钟1.(2019·黄冈中学模拟)下列关于交变电流、变压器和远距离输电的说法中不正确的是(  )A.理想变压器的输出电压由输入电压和原、副线圈匝数比决定B.交变电流的最大值是有效值的C.降低输电损耗有两个途径:减小输电线的电阻和提高输电电压D.如果把升压变压器的原线圈串联在电路中,副线圈的两端接在普通的交流电流表上,可以制成电流互感器B [理想变压器的输出电压由输入电压和原副线圈匝数比决定,选项A正确;正弦交变电流的最大值是有效值的倍,选项B错误;降低输电损耗有两个途径:减小输电线的电阻和提高输电电压,选项C正确;如果把升压变压器的原线圈串联在电路中,副线圈的两端接在普通的交流电流表上,可以制成电流互感器,选项D正确。]2.(2021·江苏省新高考适应性考试)小明分别按图1和图2电路探究远距离输电的输电损耗,将长导线卷成相同的两卷A、B来模拟输电线路,忽略导线的自感作用。其中T1为理想升压变压器,T2为理想降压变压器,两次实验中使用的灯泡相同,灯泡的电压相等两次实验中(  )图1图2A.都接直流电源   B.A两端的电压相等C.A损耗的功率相等   D.图1中A的电流较大D [由于变压器只能改变交变电流,因此图2中不可能接直流电源,A错误;T2是降压变压器,根据>1,由于流过两个灯的电流相等,可知图2中流过A的电流较小,加在图2中A两端的电压较低,图2中A消耗的功率较小,B、C错误,D正确。]3.(2019·苏锡常镇二模)如图所示,理想变压器原线圈接有正弦式交流电,R为滑动变阻器,C为平行板电容器,A为交流电流表。下列措施能使A示数增大的是(  )A.仅减小交流电的频率B.仅将滑片P向上移动C.仅减小C两板间距离D.仅增大原线圈的匝数C [减小交流电的频率,电容器的容抗增大,通过电容器的电流减小,故A错误;电容器两端的电压是副线圈两端的电压,将滑片P向上移动,对电容器两端的电压没有影响,故B错误;减小C两板间距离,由平行板电容器的电容C=可知电容增大,电容器的容抗减小,通过电容器的电流增大,所以通过A示数增大,故C正确;由理想变压器的电压与匝数的关系式U2U1可知,增大原线圈的匝数n1,副线圈的电压U2减小,通过电容器的电流减小,通过A示数减小,故D错误。]4.(2020·江苏苏州高三二模)如图甲所示为一种自耦变压器(可视为理想变压器)的结构示意图。线圈均匀绕在圆环型铁芯上,滑动触头P在某一位置,在BC间接一个交流电压表和一个电阻R。若AB间输入图乙所示的交变电压,则(  )甲          乙    A.t=1×10-2 s时,电压表的示数为零B.AB间输入电压的瞬时值为u=220sin 100πt(V)C.滑动触头P顺时针转动时,R两端的电压增大D.滑动触头P逆时针转动时,AB间输入功率减小B [电压表的读数为有效值,不为零,故A错误;由图可知T=2×10-2 s故f==50 Hz,ω=2πf=100π rad/s所以其表达式为u=220sin 100πt(V)故B正确;根据变压器电压关系由滑动触头P顺时针转动时,n2变小,所以R两端的电压减小,故C错误;滑动触头P逆时针转动时,n2变大,根据变压器电压关系所以R两端的电压增大,输入功率等于输出功率P=P所以滑动触头P逆时针转动时,AB间输入功率增大,故D错误。]5.如图所示,某小型水电站的发电机输出电压为220 V,正常情况下输出的总功率P0=8.8×104 W,为了减少远距离输电过程中的电能损失,往往采用高压输电。输送电压为u=1 100sin 200πt (V),输电导线的总电阻为r=5 Ω,现要使额定电压为220 V的用电器正常工作,下列说法正确的是(  )A.输电线上的电流为220 AB.降压变压器原、副线圈匝数比C.用电器的额定功率P=5.6×104 WD.用电器上的交流电的频率是50 HzC [由交流电瞬时值表达式u=1 100sin 200πt (V),可得交流电频率为100 Hz,电压有效值为U2=1 100 V,输电线上的电流I==80 A,故A错误;降压变压器的输入电压U3=U2-Ir=700 V,降压变压器原、副线圈匝数比,故B错误;用电器的额定功率P=P0-I2r=5.6×104 W,故C正确;变压器不改变交流电的频率,所以用电器上的交流电的频率是100 Hz,故D错误。]6.(2019·太原市三模)某50 Hz的钳形电流表的工作原理如图所示。当通有交流电的导线从环形铁芯的中间穿过时,与绕在铁芯上的线圈相连的电表指针会发生偏转。不考虑铁芯的漏磁及各种能量损耗,已知n2=1 000 匝,当用该表测50 Hz交流电时(  )A.电流表G中通过的是交变电流B.若G中通过的电流为50 mA,则导线中的被测电流为5×10-2 mAC.若导线中通过的是10 A矩形脉冲交流电,G中通过的电流是10 mAD.当用该表测量400 Hz的电流时,测量值比真实值偏小A [变压器只改变交流电电压,不改变交流电的频率,电流表G中通过的仍是交变电流,A正确;根据变压器原副线圈电流与匝数成反比:,I1I2×0.05 A=50 A,A正确,B错误;若导线中通过的是10 A矩形脉冲交流电,当电流方向不发生改变时,电流大小不变,副线圈中无感应电流,C错误;根据法拉第电磁感应定律和变压器互感原理,改变交流电的频率,不影响测量值的准确性,D错误。]7.如图所示,理想变压器原、副线圈的匝数比为n1∶n2=10∶1,a、b两点间的电压为u=220 sin 100πt(V),R为可变电阻,P为用铅锑合金制成的保险丝,其电阻可忽略不计,熔断电流为2 A。为使保险丝不熔断,可变电阻R连入电路的最小阻值应大于(  )A. Ω  B.1.1 Ω  C.11 Ω  D.11 ΩB [由a、b两点间的电压为u=220sin 100πt(V),可知变压器原线圈输入电压U1=220 V,根据变压器变压公式可得变压器输出电压U2 U1=22 V,保险丝熔断电流为2 A,原线圈中电流为I1=2 A时,由U1I1=U2I2可得副线圈中电流为I2=20 A,此时保险丝会熔断。为保证保险丝不熔断,由欧姆定律可得可变电阻R连入电路的最小阻值应大于=1.1 Ω,选项B正确。]8.(2019·武汉联考)如图甲所示,理想变压器原、副线圈的匝数比为3∶1,L1、L2、L3为三只规格均为“9 V,6 W”的相同灯泡,各电表均为理想交流电表,输入端接入如图乙所示的交变电压,则以下说法中正确的是(  )甲         乙 A.电流表的示数为2 AB.电压表的示数为27 VC.副线圈两端接入耐压值为8 V的电容器能正常工作D.变压器副线圈中交变电流的频率为100 HzA [由输入端交变电压u­t图象知,输入电压的有效值为 V=27 V,由原、副线圈匝数之比为3∶1,可得原、副线圈的电压之比为3∶1,电流之比为1∶3,设灯泡两端电压为U,所以U=9 V,副线圈两端电压的有效值为9 V,三只灯泡均能正常发光,电流表的读数I=3× A=2 A,A正确;电压表的示数为有效值27 V,B错误;副线圈两端电压的最大值为9 V,C错误;变压器副线圈两端交变电流的频率为50 Hz,D错误。]9.(2019·苏锡常镇一模)如图所示,通过较长的输电线给电动机输电,已知输电功率和电压分别为P0、U0,输电线总电阻为r,电动机正常工作。据此可求出(  )A.输电线上的电流   B.电动机的线圈电阻C.电动机的发热功率   D.电动机对外做功的功率A [输送的总功率P0=U0I0,可得求得输送的电流I0;故A正确;由题目中的条件不能求出电动机的线圈电阻,那么电动机的线圈电阻消耗的热功率也无法求出,进而电动机对外做功的功率也无法求出。故B、C、D错误。]10.(2020·江苏南京师大附中模拟)如图所示,变压器为理想变压器,副线圈中三个电阻的阻值大小关系为R1=R2=2r=2 Ω,电流表为理想交流电表,原线圈输入正弦式交流电e=220 in 100 πt(V),开关S断开时,电阻r消耗的电功率为100 W。下列说法不正确的是(  )A.通过电阻r的电流方向每秒钟变化100次B.开关S闭合前后,电流表的示数之比为2∶3C.开关S闭合前后,通过电阻R1的电流之比为2∶3D.变压器原副线圈的匝数之比为22∶3C [交流电的频率为f==50 Hz,知通过电阻r的电流方向每秒钟变化100次,A正确;开关S闭合之前,次级电阻3 Ω,次级电流I2,开关S闭合之后,次级电阻2 Ω,次级电流I2,开关S闭合前后次级电流比为2∶3,根据得原线圈的电流I1I2,可知开关S闭合前后,电流表的示数之比和副线圈的电流之比相同是2∶3,B正确;开关S闭合之前,通过电阻R1的电流IR1=I2,开关S闭合之后,通过电阻R1的电流IR1I2,开关S闭合前后,通过电阻R1的电流之比为4∶3,C错误;开关S断开时,电阻r消耗的电功率为100 W,可知次级电流I2=10 A次级电压有效值U2=I2(R1+r)=30 V变压器初级电压有效值U1=220 V则变压器原副线圈的匝数之比为,D正确。]11.(2020·太原模拟)如图所示,理想变压器的原线圈接u=U0·cos 100πt的交变电流,副线圈接有可调电阻R,触头P与线圈始终接触良好,下列判断不正确的是(  )A.交变电流的频率为50 HzB.若仅将触头P向A端滑动,则电阻R消耗的电功率增大C.若仅使电阻R增大,则原线圈的输入电功率增大D.若使电阻R增大的同时,将触头P向B端滑动,则通过原线圈的电流一定减小C [根据ω=2πf可得ω=2πf=100π rad/s,解得f=50 Hz,A正确;若仅将触头P向A端滑动,则副线圈匝数增大,根据可得副线圈输入电压增大,即R两端的电压增大,根据P=可得电阻R消耗的电功率增大,B正确;若仅使电阻R增大,R两端电压不变,根据P=可得电阻R消耗的功率减小,即副线圈消耗的功率减小,所以原线圈输入功率减小,C错误;若使电阻R增大的同时,将触头P向B端滑动,根据可得副线圈两端的电压减小,根据I=可得通过R的电流减小,即副线圈中的电流减小,根据公式,原线圈中的电流一定减小,D正确。]12.(2019·盐城四模)如图所示的钳形电流表,按下手柄时,它的铁芯可以分开,把被测的载流导体放入后,松开手柄,铁芯闭合。导线中的交流电在铁芯中产生交变磁场,电流表与套在铁芯上的线圈相连,可以间接得知导线中的电流。被测导线、铁芯、线圈构成一个电流互感器。下列对钳形电流表的说法正确的是(  )A.其工作原理与降压变压器一样B.需要断开电路将此钳式电流表串接在电路中C.如果钳口没有闭合紧密,则电流的测量值会偏小D.如果通电导线在钳形口多绕几圈,则读数会偏小C [钳形电流测量仪实质上是“降流”,则原理是与升压变压器一样,故A错误。此仪器不需要断开电路,只需将此钳式电流表的钳口扣在导线上即可,选项B错误;若钳形部分铁芯没有完全闭合,载流导线中电流产生的磁场减弱,磁通量变化率减小,在内置线圈产生的感应电动势减小,感应电流减小,则测量出的电流将小于实际电流,故C正确。根据n1I1=n2I2,知若将载流导线在铁芯上多绕几匝,即n1变大,I1、n2不变,则钳形电流测量仪的示数I2 将变大,即读数会偏大,故D错误。]13.如图所示,一个匝数为N=100匝的线圈以固定转速50 r/s在匀强磁场中旋转,其产生的交流电通过一匝数比为n1∶n2=10∶1的理想变压器给阻值R=20 Ω的电阻供电。已知电压表的示数为20 V,从图示位置开始计时,下列说法正确的是(  )A.t=0时刻流过线圈的电流最大B.原线圈中电流的有效值为10 AC.穿过线圈平面的最大磁通量为 WbD.理想变压器的输入功率为10 WC [题图所示时刻为中性面位置,感应电动势为零,流过线圈的电流为零,故A错误;副线圈电流I2=1 A,根据,可以得到原线圈电流I1=0.1 A,故B错误;变压器的匝数比为n1∶n2=10∶1,故输入电压为200 V,最大值为200 V,由角速度ω=2πn=100π rad/s,根据公式Em=NBSω=NΦω,得穿过线圈平面的最大磁通量为Φ= Wb,故C正确;电阻R消耗的电功率为P==20 W,则理想变压器的输入功率为20 W,故D错误。]14.(2019·南京三模)如图所示,理想变压器原线圈匝数可调,调节触头为S,副线圈电路中r为光敏电阻,光敏电阻的阻值随光照的增强而减小,滑动变阻器R与灯泡L并联在电路中,关于电路变化问题,下列说法正确的是(  )A.保持S位置和光照强度不变,将P向上滑,灯泡L变亮B.保持S位置和光照强度不变,将P向下滑,电流表示数变小C.保持P位置和光照强度不变,将S向下滑,光敏电阻的功率变小D.保持P位置和S位置不变,使光线变暗,原线圈的输入功率变大A [S的位置和光照强度不变时,变压器原、副线圈的匝数比以及光敏电阻的阻值不变,根据理想变压器原、副线圈的端电压之比等于匝数之比,可知副线圈的输出电压不变,将P向上滑,滑动变阻器的阻值变大,通过光敏电阻r的电流减小,加在r两端的电压减小,又由于r和L两端电压之和等于副线圈的端电压且保持不变,所以L两端电压变大,L变亮,A正确;结合A的分析,当将P向下滑,滑动变阻器的阻值变小,通过光敏电阻r的电流增大,加在r两端的电压增大,又由于r和L两端电压之和等于副线圈的端电压且保持不变,所以L两端电压变小,通过L的电流减小,同时R和L的电流之和等于r的电流,所以R的电流增大,电流表示数增大,B错误;P位置和光照强度不变时,r和R的电阻不变,将S向下滑的时候,原线圈的匝数减小,结合理想变压器原、副线圈的端电压之比等于匝数之比,可知副线圈的输出电压增大,通过r的电流增大,光敏电阻的功率变大,C错误;S位置不变时,线圈匝数不变,结合理想变压器原、副线圈的端电压之比等于匝数之比,可知副线圈的输出电压不变,光线变暗时,r的阻值变大,又P的位置不变,所以副线圈的功率减小,又理想变压器的原、副线圈功率相等,所以原线圈的功率减小,D错误。]15.(2019·江苏海安高级中学高三期末)某同学设计的家庭电路保护装置如图所示,铁芯左侧线圈L1由火线和零线并行绕成。当右侧线圈L2中产生电流时,电流经放大器放大后,使电磁铁吸起铁质开关K,从而切断家庭电路,仅考虑L1在铁芯中产生的磁场,下列说法正确的有(  )A.家庭电路正常工作时,L1中的磁通量为最大B.家庭电路发生断路时,L2中将产生电流C.家庭电路发生短路时,开关K将被电磁铁吸起D.地面上的人接触火线发生触电时,开关K将被电磁铁吸起D [由于火线和零线并行绕制,所以在家庭电路正常工作时,火线和零线的电流大小相等,方向相反,因此L1中合磁通量为零,A错误;家庭电路发生断路时,火线和零线中的电流同时变化,同时消失,穿过线圈L2中的磁通量不变,B错误;家庭电路发生短路时,火线和零线的电流同时增大,合磁通量仍然为零,因此开关K不会被电磁铁吸起,故C错误;当地面上的人接触火线发生触电时,火线的电流突然变大,即L1中的磁通量发生变化,导致L2中的磁通量变化,L2中产生感应电流,电磁铁将开关K吸起,故D正确。]
