人教版高考物理一轮复习第2章相互作用第2节核心素养科学思维_“活结”和“死结”及“动杆”和“定杆”模型学案

这是一份人教版高考物理一轮复习第2章相互作用第2节核心素养科学思维_“活结”和“死结”及“动杆”和“定杆”模型学案，共3页。

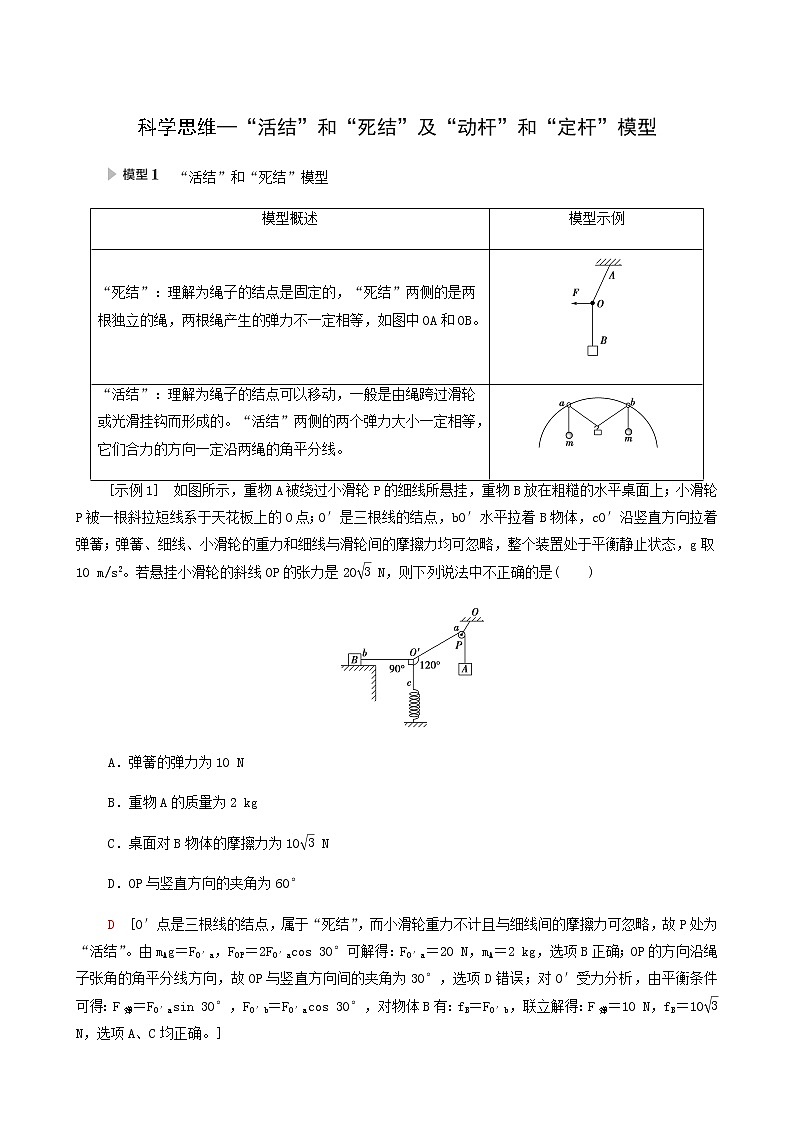

科学思维—“活结”和“死结”及“动杆”和“定杆”模型　“活结”和“死结”模型模型概述模型示例“死结”：理解为绳子的结点是固定的，“死结”两侧的是两根独立的绳，两根绳产生的弹力不一定相等，如图中OA和OB。“活结”：理解为绳子的结点可以移动，一般是由绳跨过滑轮或光滑挂钩而形成的。“活结”两侧的两个弹力大小一定相等，它们合力的方向一定沿两绳的角平分线。[示例1]　如图所示，重物A被绕过小滑轮P的细线所悬挂，重物B放在粗糙的水平桌面上；小滑轮P被一根斜拉短线系于天花板上的O点；O′是三根线的结点，bO′水平拉着B物体，cO′沿竖直方向拉着弹簧；弹簧、细线、小滑轮的重力和细线与滑轮间的摩擦力均可忽略，整个装置处于平衡静止状态，g取10 m/s2。若悬挂小滑轮的斜线OP的张力是20 N，则下列说法中不正确的是(　　)A．弹簧的弹力为10 NB．重物A的质量为2 kgC．桌面对B物体的摩擦力为10 ND．OP与竖直方向的夹角为60°D　[O′点是三根线的结点，属于“死结”，而小滑轮重力不计且与细线间的摩擦力可忽略，故P处为“活结”。由mAg＝FO′a，FOP＝2FO′acos 30°可解得：FO′a＝20 N，mA＝2 kg，选项B正确；OP的方向沿绳子张角的角平分线方向，故OP与竖直方向间的夹角为30°，选项D错误；对O′受力分析，由平衡条件可得：F弹＝FO′asin 30°，FO′b＝FO′acos 30°，对物体B有：fB＝FO′b，联立解得：F弹＝10 N，fB＝10 N，选项A、C均正确。]　“动杆”和“定杆”模型模型概述模型示例“动杆”：是可以绕轴自由转动的轻杆。当杆处于平衡时，杆所受到的弹力方向一定沿着杆。“定杆”：被固定了的不发生转动的轻杆。杆所受到的弹力方向可以沿着杆，也可以不沿杆[示例2]　如图甲所示，轻绳AD跨过固定在竖直墙上的水平横梁BC右端的定滑轮挂住一个质量为10 kg的物体M1，∠ACB＝30°；图乙中轻杆HP一端用铰链固定在竖直墙上，另一端P通过细绳EP拉住，EP与水平方向也成30°，轻杆的P点用细绳PQ拉住一个质量也为10 kg的物体M2。g取10 m/s2，求：甲　　　　　　　　乙(1)轻绳AC段的张力FAC与细绳EP的张力FEP之比；(2)横梁BC对C端的支持力；(3)轻杆HP对P端的支持力。[解析]　分别对C点和P点受力分析如图所示。甲　　　　　　　　　乙(1)图甲中轻绳AD跨过定滑轮拉住质量为M1的物体，物体处于平衡状态，绳AC段的拉力FAC＝FCD＝M1g图乙中由FEPsin 30°＝FPQ＝M2g得FEP＝2M2g所以得＝＝。(2)图甲中，根据几何关系得FC＝FAC＝M1g＝100 N方向和水平方向成30°角斜向右上方。(3)图乙中，根据平衡条件有FEPsin 30°＝M2g，FEPcos 30°＝FP所以FP＝＝M2g≈173 N，方向水平向右。[答案]　(1)1∶2　(2)100 N，方向与水平方向成30°角斜向右上方　(3)173 N，方向水平向右
