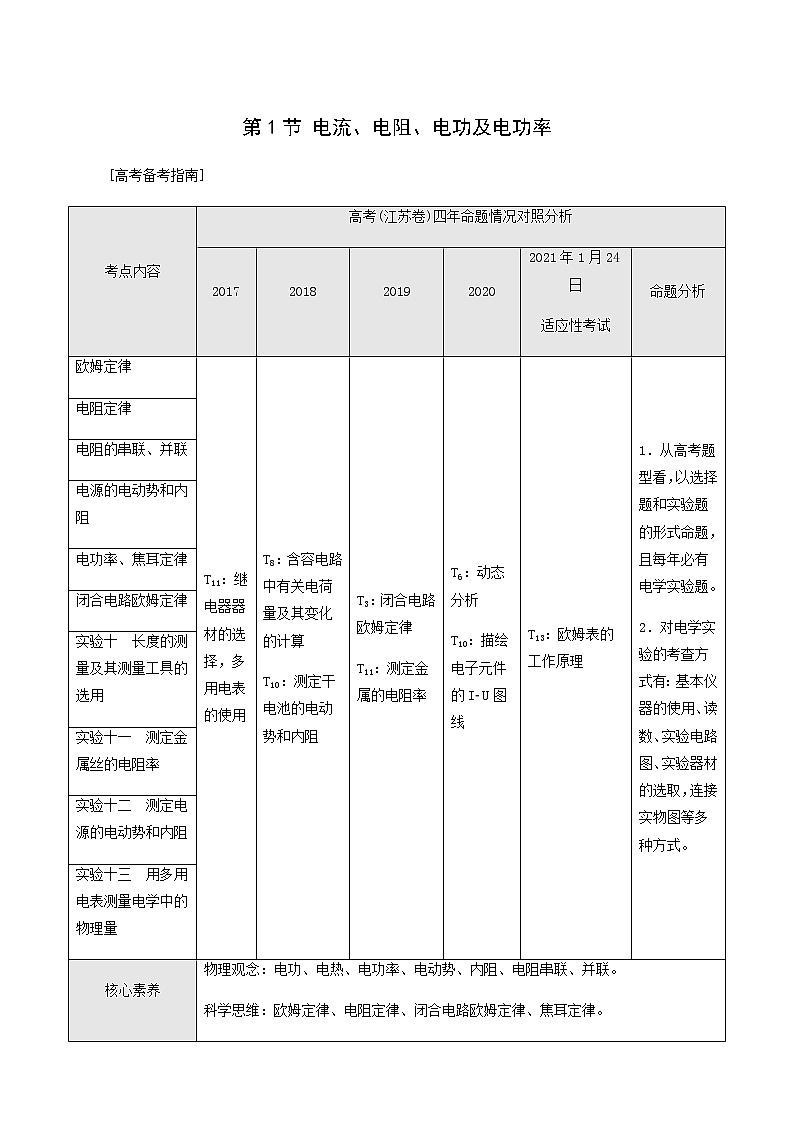

第1节 电流、电阻、电功及电功率

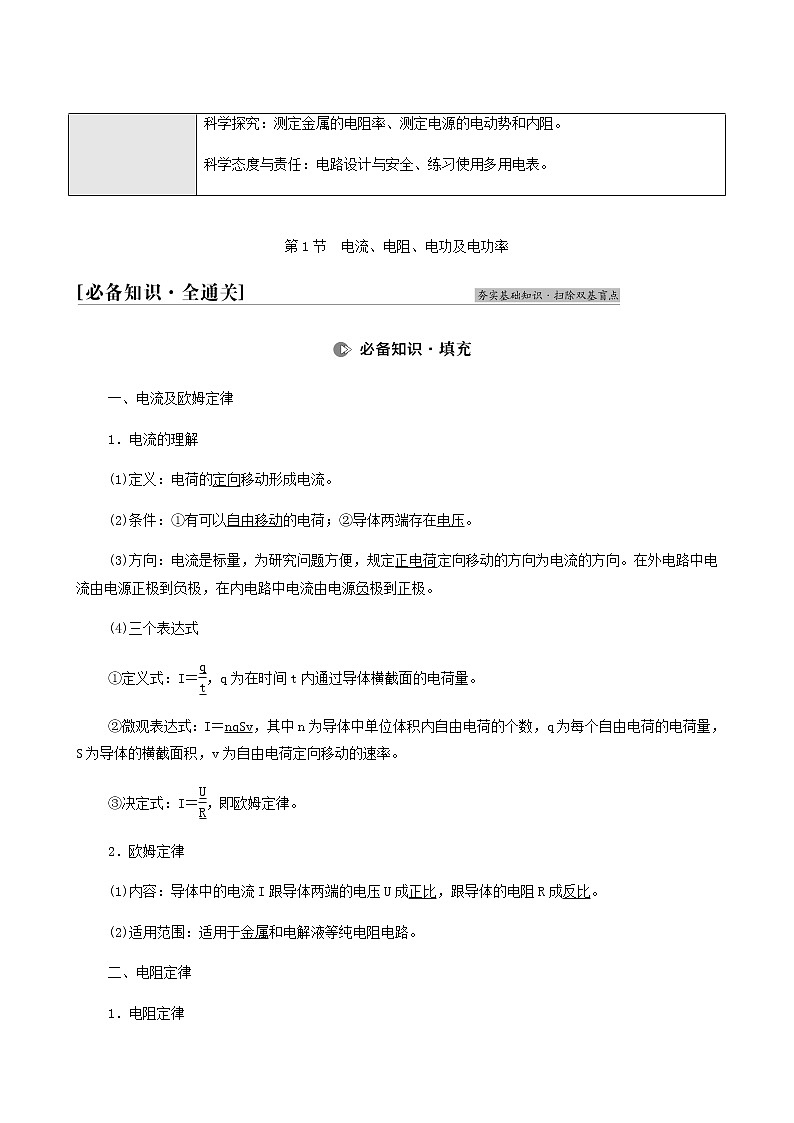

一、电流及欧姆定律
1.电流的理解
(1)定义:电荷的定向移动形成电流。
(2)条件:①有可以自由移动的电荷;②导体两端存在电压。
(3)方向:电流是标量,为研究问题方便,规定正电荷定向移动的方向为电流的方向。在外电路中电流由电源正极到负极,在内电路中电流由电源负极到正极。
(4)三个表达式
①定义式:I=eq \f(q,t),q为在时间t内通过导体横截面的电荷量。
②微观表达式:I=nqSv,其中n为导体中单位体积内自由电荷的个数,q为每个自由电荷的电荷量,S为导体的横截面积,v为自由电荷定向移动的速率。
③决定式:I=eq \f(U,R),即欧姆定律。
2.欧姆定律
(1)内容:导体中的电流I跟导体两端的电压U成正比,跟导体的电阻R成反比。
(2)适用范围:适用于金属和电解液等纯电阻电路。
二、电阻定律
1.电阻定律
(1)内容:同种材料的导体,其电阻R与它的长度l成正比,与它的横截面积S成反比;导体电阻还与构成它的材料有关。
(2)表达式:R=ρeq \f(l,S)。
2.电阻率
(1)计算式:ρ=Req \f(S,l)。
(2)物理意义:反映导体的导电性能,是导体材料本身的属性。
(3)电阻率与温度的关系
金属的电阻率随温度升高而增大,半导体的电阻率随温度升高而减小。
三、电功率、焦耳定律
1.电功
(1)定义:导体中的自由电荷在电场力作用下定向移动,电场力做的功称为电功。
(2)公式:W=qU=IUt。
(3)电流做功的实质:电能转化成其他形式能的过程。
2.电功率
(1)定义:单位时间内电流所做的功,表示电流做功的快慢。
(2)公式:P=eq \f(W,t)=IU。
3.焦耳定律
(1)内容:电流通过导体产生的热量跟电流的二次方成正比,跟导体的电阻及通电时间成正比。
(2)公式:Q=I2Rt。
4.热功率
(1)定义:单位时间内的发热量。
(2)表达式:P=eq \f(Q,t)=I2R。
1.思考辨析(正确的画“√”,错误的画“×”)
(1)由于规定正电荷定向移动方向为电流方向,所以电流是矢量。(×)
(2)由R=eq \f(U,I)知,导体的电阻与导体两端电压成正比,与流过导体的电流成反比。(×)
(3)由ρ=eq \f(RS,l)知,导体的电阻率与导体的电阻和横截面积的乘积成正比,与导体的长度成反比。(×)
(4)公式W=eq \f(U2,R)t=I2Rt可适用于所有电路。(×)
(5)金属的电阻率由导体本身的性质决定,与温度有关。(√)
(6)公式W=UIt适用于任何电路中求电功,Q=I2Rt适用于任何电路求电热。(√)
2.(人教版选修3-1P43T3改编)安培提出了著名的分子电流假说,根据这一假说,电子绕核运动可等效为一环形电流。设电荷量为e的电子以速率v绕原子核沿顺时针方向做半径为r的匀速圆周运动,关于该环形电流的说法,正确的是( )
A.电流大小为eq \f(ve,2πr),电流方向为顺时针
B.电流大小为eq \f(ve,r),电流方向为顺时针
C.电流大小为eq \f(ve,2πr),电流方向为逆时针
D.电流大小为eq \f(ve,r),电流方向为逆时针
C [电子做圆周运动的周期T=eq \f(2πr,v),由I=eq \f(e,T)得I=eq \f(ve,2πr),电流的方向与电子运动方向相反,故电流方向为逆时针。]
3.(人教版选修3-1P48T2改编)将四个定值电阻a,b,c,d分别接入电路,测得相应的电流值、电压值如图所示。其中电阻最接近的两个电阻是( )
A.a和b B.b和d C.a和c D.c和d
[答案] A
4.(沪科版选修3-1P67T2改编)有一根长1.22 m的导线,横截面积为0.10 mm2。在它两端加0.60 V电压时,通过它的电流正好是0.10 A。则这根导线是由______制成的(下表是常温下几种材料的电阻率,单位为Ω·m)( )
A.铜丝 B.锰铜合金 C.镍铜合金 D.铝丝
C [由R=eq \f(U,I)及R=ρeq \f(l,S)得ρ=eq \f(US,Il)=eq \f(0.6×0.1×10-6,0.1×1.22) Ω·m=4.9×10-7 Ω·m。所以导线是由镍铜合金制成的。]
电流、欧姆定律 eq \([依题组训练])
1.如图所示,在1价离子的电解质溶液内插有两根碳棒A和B作为电极,将它们接在直流电源上,于是溶液里就有电流通过。若在t秒内,通过溶液内截面S的正离子数为n1,通过的负离子数为n2,设基本电荷为e,则以下说法中正确的是( )
A.正离子定向移动形成的电流方向从A→B,负离子定向移动形成的电流方向从B→A
B.溶液内由于正、负离子移动方向相反,溶液中的电流抵消,电流等于零
C.溶液内的电流方向从A→B,电流I=eq \f(n1e,t)
D.溶液内的电流方向从A→B,电流I=eq \f(n1+n2e,t)
D [电荷的定向移动形成电流,规定正电荷定向移动的方向为电流方向,由题图所示可知,溶液中的正离子从A向B运动,负离子由B向A移动,负电荷由B向A移动相当于正电荷由A向B移动,因此电流方向是A→B,带电离子在溶液中定向移动形成电流,电流不为零,故选项A、B错误;溶液中电流方向是A→B,电流I=eq \f(q,t)=eq \f(n1e+n2e,t),故选项C错误,D正确。]
2.如图所示,一根长为L、横截面积为S的金属棒,其材料的电阻率为ρ,棒内单位体积内自由电子数为n,电子的质量为m、电荷量为e。在棒两端加上恒定的电压时,棒内产生电流,自由电子定向运动的平均速率为v,则金属棒内的电场强度大小为( )
A.eq \f(mv2,2eL) B.eq \f(mv2Sn,e) C.ρnev D.eq \f(ρev,SL)
C [由电流定义可知:I=eq \f(q,t)=eq \f(nvtSe,t)=neSv。由欧姆定律可得:U=IR=neSv·ρeq \f(L,S)=ρneLv,又E=eq \f(U,L),故E=ρnev,选项C正确。]
3.我国已经于2012年10月1日起禁止销售100 W及以上的白炽灯,以后将逐步淘汰白炽灯。假设某同学研究白炽灯得到某白炽灯的伏安特性曲线如图所示。图象上A点与原点的连线与横轴成α角,A点的切线与横轴成β角,则( )
A.白炽灯的电阻随电压的增大而减小
B.在A点,白炽灯的电阻可表示为tan β
C.在A点,白炽灯的电功率可表示为U0I0
D.在A点,白炽灯的电阻不能表示为eq \f(U0,I0)
C [白炽灯的电阻随电压的增大而增大,A错误;在A点,白炽灯的电阻可表示为eq \f(U0,I0),不能表示为tan β,选项B、D错误;在A点,白炽灯的功率可表示为U0I0,C正确。]
三个电流表达式的比较
部分电路欧姆定律 伏安特性曲线 eq \([讲典例示法])
1.欧姆定律的“二同”
(1)同体性:指I、U、R三个物理量必须对应同一段电路或同一段导体。
(2)同时性:指U和I必须是同一时刻的电压和电流。
2.伏安特性曲线的理解
(1)如图,图线a、b表示线性元件的IU图线,图线c、d表示非线性元件的IU图线;对于线性元件R=eq \f(U,I)=eq \f(ΔU,ΔI),对于非线性元件R=eq \f(U,I)≠eq \f(ΔU,ΔI)。
(2)IU图线的斜率表示电阻的倒数,斜率越大,电阻越小,故Ra
