人教版九年级全册第2节 欧姆定律课前预习ppt课件

这是一份人教版九年级全册第2节 欧姆定律课前预习ppt课件，共14页。PPT课件主要包含了欧姆定律，应用欧姆定律，1画电路图，3求解I，例题分析，解题步骤，RL20Ω，I06A，ILI06A，ABD等内容，欢迎下载使用。

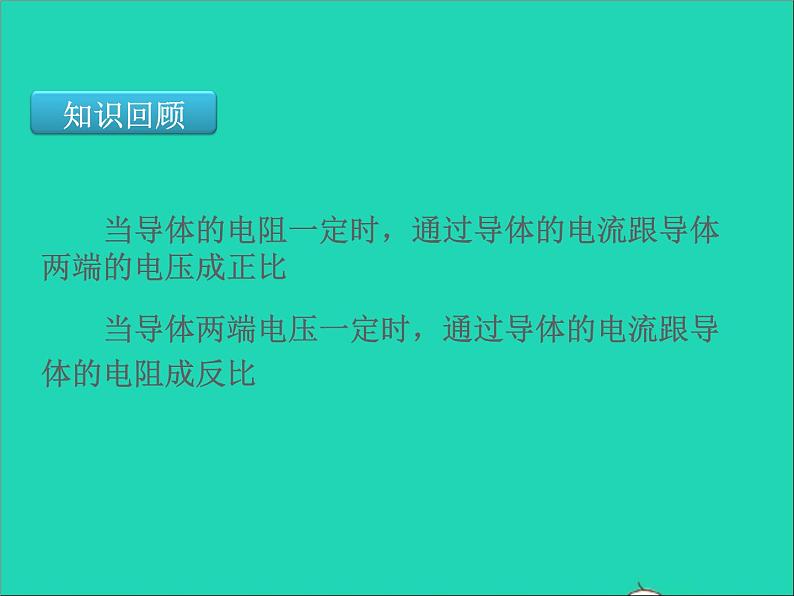

　　当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比　　当导体两端电压一定时，通过导体的电流跟导体的电阻成反比

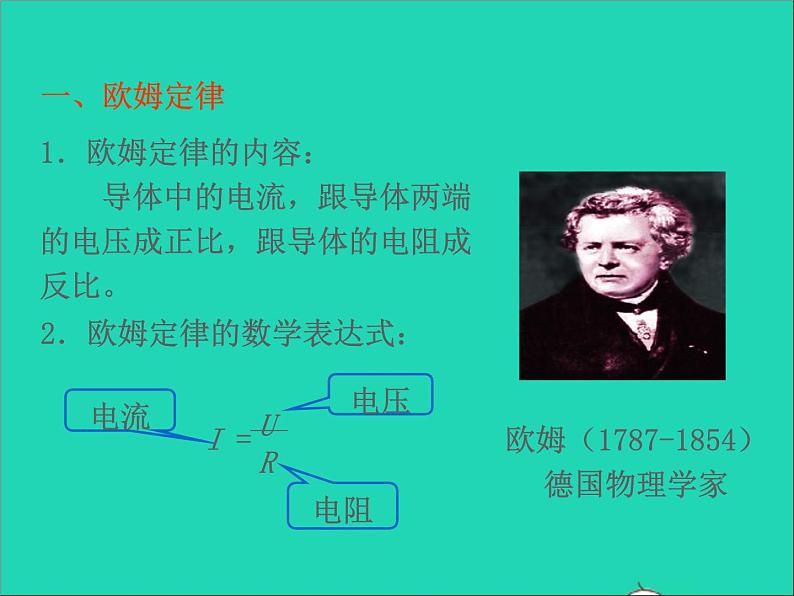

1．欧姆定律的内容：　　导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
欧姆（1787-1854）德国物理学家
2．欧姆定律的数学表达式：

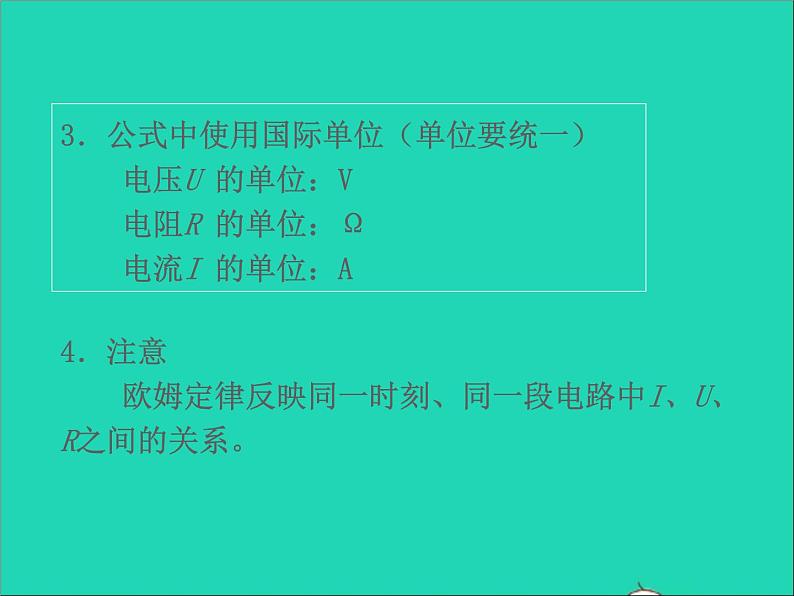

3．公式中使用国际单位（单位要统一）　　电压U 的单位：V 　　电阻R 的单位：Ω 　　电流I 的单位：A
4．注意　　欧姆定律反映同一时刻、同一段电路中I、U、R之间的关系。

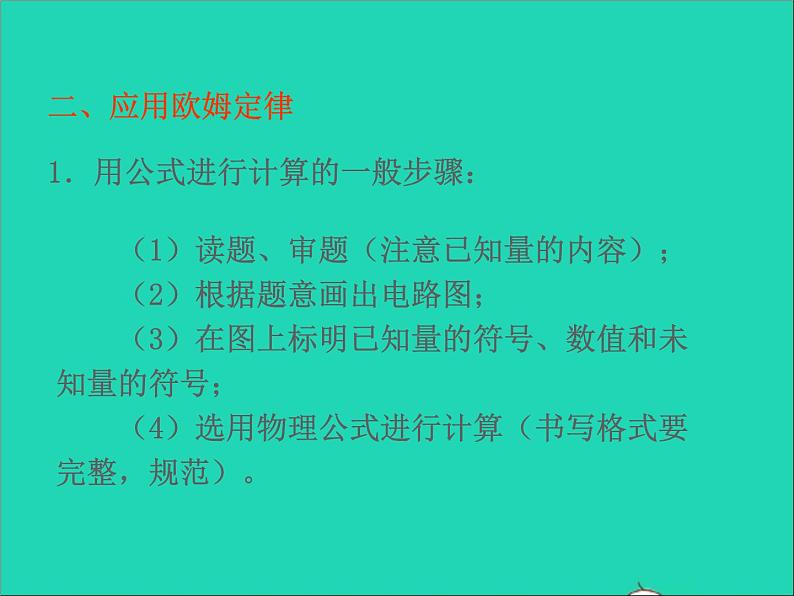

　　（1）读题、审题（注意已知量的内容）；　　（2）根据题意画出电路图；　　（3）在图上标明已知量的符号、数值和未知量的符号；　　（4）选用物理公式进行计算（书写格式要完整，规范）。
1．用公式进行计算的一般步骤：

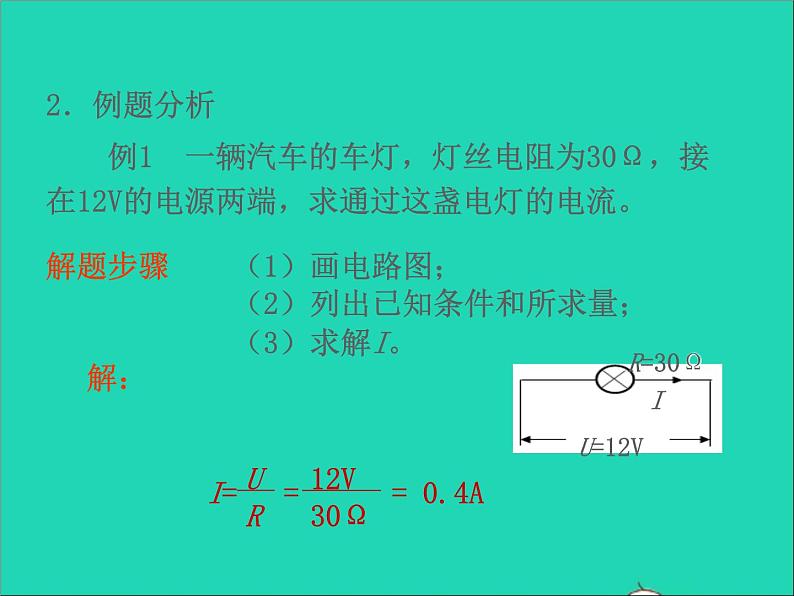

　　例1 一辆汽车的车灯，灯丝电阻为30Ω，接在12V的电源两端，求通过这盏电灯的电流。
（2）列出已知条件和所求量；

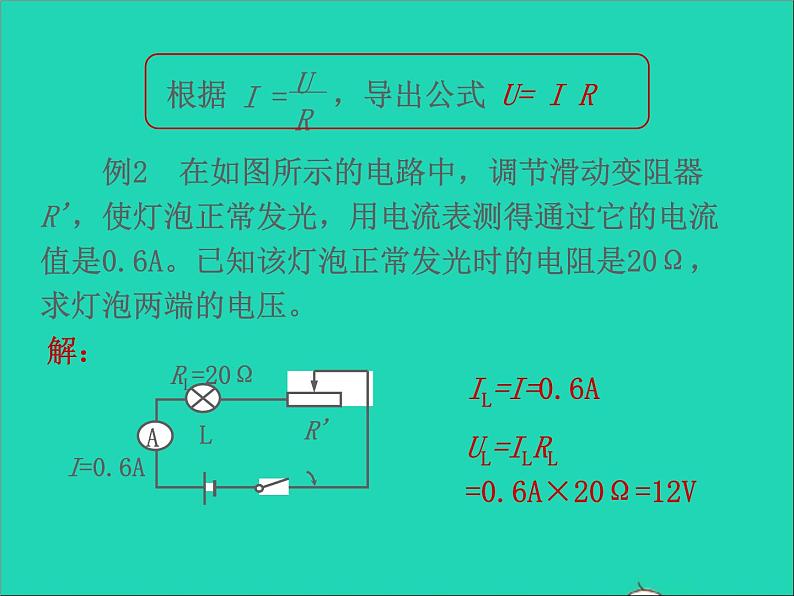

　　例2 在如图所示的电路中，调节滑动变阻器 R'，使灯泡正常发光，用电流表测得通过它的电流值是0.6A。已知该灯泡正常发光时的电阻是20Ω，求灯泡两端的电压。
UL=ILRL =0.6A×20Ω=12V
　　例3 某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18 A，再用电压表测得灯泡两端的电压是220 V，试计算灯丝正常发光时的电阻值。
　　例4 加在某一电阻器两端的电压为5 V时，通过它的电流是0.5 A，则该电阻器的电阻应是多大？如果两端的电压增加到20 V，此时这个电阻器的电阻值是多大？通过它的电流是多大？
提示：因为电阻是导体本身的一种性质，因此电阻的大小与电压、电流的大小均无关系，所以“电阻与电压成正比，与电流成反比”这种说法是错误的。
　　例5 甲、乙分别接入电压比是2∶1的电路 中，已知它们的电阻比是2∶3，则通过它们的 电流比是　(　　　)　　A．1∶1　B．2∶1　C．4∶3　D．3∶1
　　据题意 U甲∶U乙= 2∶1 ；R甲∶R乙= 2∶3　　根据 　　解得： I甲∶I乙= 3∶1
　　注意：甲和乙电压与电阻的对应关系不要出现错误。
　　1．关于电流跟电压和电阻的关系，下列说法正确的是（ ） A．导体的电阻越大，通过导体的电流越小 B．导体的电阻越大，通过导体的电流越大 C．导体两端的电压越大，导体的电阻越大，通过导体的电流也越大 D．在导体两端的电压一定的情况下，导体的电阻越小，通过导体的电流越大
　　2．一条镍铬合金线的两端加上4 V电压时，通过的电流是0.2A，则它的电阻是 Ω。若合金线的两端电压增至16V时，它的电阻是 Ω，这时若要用电流表测量它的电流，应选用量程为 A的电流表。
20
20
3．关于欧姆定律，下列叙述中正确的是（ ）　A．在相同电压下，导体的电流和电阻成反比　B．对同一个导体，导体中的电流和电压成正比　C．因为电阻是导体本身的性质，所以电流只与导体两端的电压成正比　D．导体中的电流与导体两端的电压有关，也与导体的电阻有关
