2021-2022学年内蒙古乌兰察布部分学校(集宁区第一中学等校)高二上学期12月联考物理试题(Word版)
展开
这是一份2021-2022学年内蒙古乌兰察布部分学校(集宁区第一中学等校)高二上学期12月联考物理试题(Word版),共10页。试卷主要包含了选择题,非选择题等内容,欢迎下载使用。

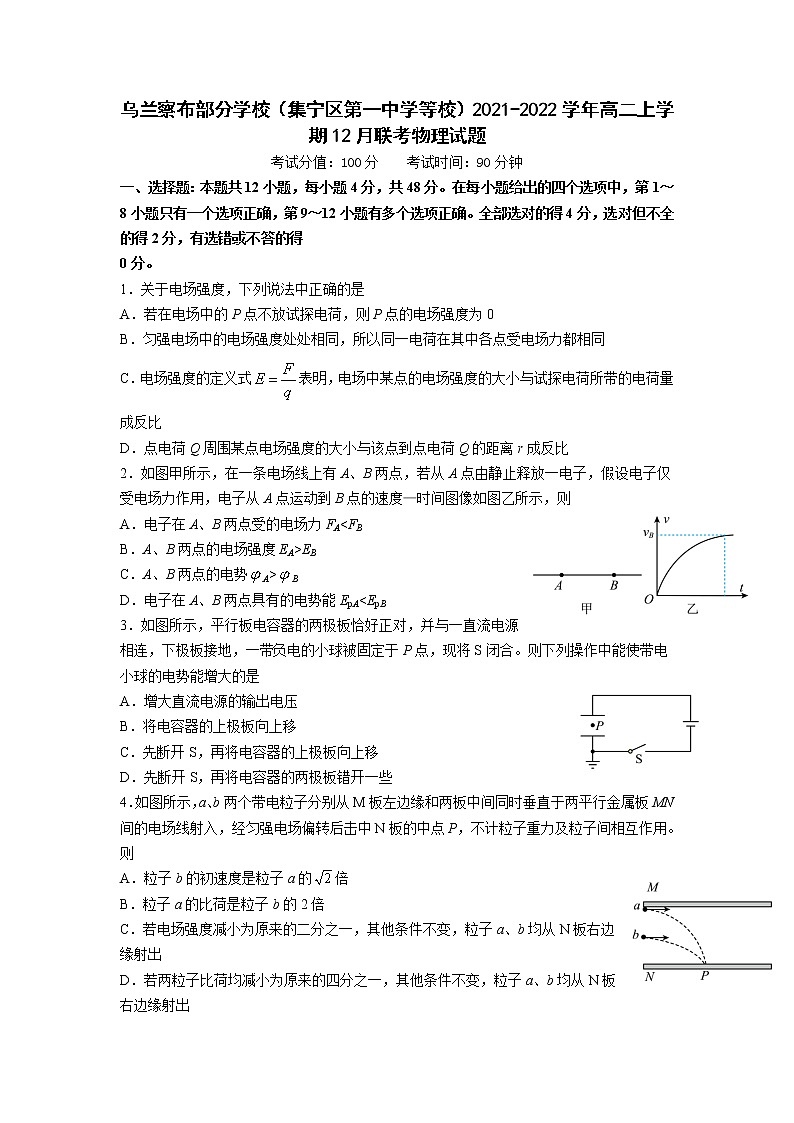

乌兰察布部分学校(集宁区第一中学等校)2021-2022学年高二上学期12月联考物理试题考试分值:100分 考试时间:90分钟一、选择题:本题共12小题,每小题4分,共48分。在每小题给出的四个选项中,第1~8小题只有一个选项正确,第9~12小题有多个选项正确。全部选对的得4分,选对但不全的得2分,有选错或不答的得0分。1.关于电场强度,下列说法中正确的是A.若在电场中的P点不放试探电荷,则P点的电场强度为0B.匀强电场中的电场强度处处相同,所以同一电荷在其中各点受电场力都相同C.电场强度的定义式表明,电场中某点的电场强度的大小与试探电荷所带的电荷量成反比D.点电荷Q周围某点电场强度的大小与该点到点电荷Q的距离r成反比2.如图甲所示,在一条电场线上有A、B两点,若从A点由静止释放一电子,假设电子仅受电场力作用,电子从A点运动到B点的速度—时间图像如图乙所示,则A.电子在A、B两点受的电场力FA<FB B.A、B两点的电场强度EA>EBC.A、B两点的电势A>BD.电子在A、B两点具有的电势能EpA<EpB3.如图所示,平行板电容器的两极板恰好正对,并与一直流电源相连,下极板接地,一带负电的小球被固定于P点,现将S闭合。则下列操作中能使带电小球的电势能增大的是A.增大直流电源的输出电压B.将电容器的上极板向上移C.先断开S,再将电容器的上极板向上移 D.先断开S,再将电容器的两极板错开一些4.如图所示,a、b两个带电粒子分别从M板左边缘和两板中间同时垂直于两平行金属板MN间的电场线射入,经匀强电场偏转后击中N板的中点P,不计粒子重力及粒子间相互作用。 则A.粒子b的初速度是粒子a的倍B.粒子a的比荷是粒子b的2倍C.若电场强度减小为原来的二分之一,其他条件不变,粒子a、b均从N板右边缘射出D.若两粒子比荷均减小为原来的四分之一,其他条件不变,粒子a、b均从N板右边缘射出5.如图所示电路中,电流表和电压表均可视为理想电表,闭合开关后,将滑动变阻器的滑片向右移动,下列说法正确的是A.电流表的示数变大 B.电压表的示数变大C.电容器所带的电荷量增加 D.电源的效率降低6.现有额定电压均为110V、额定功率分别为100W和60W的灯泡A和B,将它们接在220V的直流电路中后,两灯均正常工作,且消耗的电功率最小的电路是 A. B. C. D. 7.在如图所示的图像中,直线为某一电源的路端电压与电流的关系图像,直线为某一电阻R的伏安特性曲线。用该电源与电阻R组成闭合电路。由图像判断错误的是A.电源的电动势为3 V,内阻为0.5ΩB.电阻R的阻值为1ΩC.电源的效率为80%D.电源的输出功率为4 W8.在磁感应强度大小为、方向竖直向上的匀强磁场中,水平放置一根长直通电直导线,电流的方向垂直纸面向里,如图所示,、、、是以直导线为圆心的同一圆周上的四点,其中点的磁感应强度大小为,则A.、两点的磁感应强度相同 B.、两点的磁感应强度相同C.点的磁感应强度大小为 D.点的磁感应强度大小为9.静电场方向平行于x轴,其电势φ随x的分布如图所示。一质量为m、带电量为+q的粒子(不计重力)以初速度v0从O点(x=0)进入电场,沿x轴正方向运动。下列叙述正确的是A.粒子从x1运动到x3的过程中,电势能先减小后增大B.粒子从O运动到x1的过程中速度逐渐减小C.要使粒子能运动到x4处,粒子的初速度v0至少为D.若v0=,粒子在运动过程中的最大速度为10.如图所示,一定质量的通电导体棒ab置于倾角为θ的粗糙导轨上,已知A、B、C、D图示各种情况所加匀强磁场的磁感应强度大小都相同,而方向各不相同,且在图示的几种情况下导体棒均能静止,则下列判断正确的是 A.四种情况下的导体棒受到的安培力大小相等B.A图中导体棒ab与导轨间摩擦力可能为零C.B图中导体棒ab可能是二力平衡D.C、D图中导体棒ab与导轨间摩擦力可能为零11.如图所示,在xOy平面内有一个半径为R、圆心位于坐标原点O的圆形磁场区域,磁感应强度大小为B,在圆形磁场区域的左边有一个宽度也为R且关于x轴对称的粒子源,它能连续不断地沿x轴正方向发射速度相同的带正电粒子,已知粒子的质量均为m、电荷量均为q,不计粒子重力和粒子间的相互作用。若粒子均能够从y轴上的P点离开磁场区域,则下列说法正确的是A.磁场方向垂直xOy平面向外B.粒子的速度大小为C.粒子在磁场中运动的最长时间与最短时间的差值为D.粒子从P点离开磁场时与x轴正方向的夹角的范围为12.两个光滑的、半径相同的半圆形轨道均固定在竖直平面内,轨道两端在同一高度上,两轨道分别位于匀强磁场和匀强电场中,如图所示,两个相同的带正电小球同时从两轨道左端最高点由静止释放,M、N为轨道的最低点,以下说法正确的是A.两小球到达轨道最低点的速度B.两小球到达轨道最低点时对轨道的压力C.小球第一次到达M点的时间大于到达N点的时间D.在磁场中小球能到达轨道右端最高点,在电场中不能二、非选择题:本题共5小题,共52分。13.(5分)某兴趣小组要精确测定电源的电动势和内阻,可选用的实验器材如下:A.电流表G(量程为30 mA、内阻未知)B.电阻箱R(0~999.9 Ω)C.滑动变阻器R1(0~20 Ω)D.滑动变阻器R2(0~1 kΩ)E.开关、导线若干F.电源E(电动势约10 V)(1)要完成实验,首先需测量电流表G的内阻。测量电流表G内阻的实验电路如图甲所示。
①将下述实验过程补充完整。a.选择器材,滑动变阻器R′应该选取________(填“R1”或“R2”);b.连接好电路,R′的滑片应调到_______(填“a”或“b”)端;c.断开S2,闭合S1,调节R′,使电流表G满偏;d.保持R′不变,闭合S2,调节电阻箱R的阻值,当R=10 Ω 时,电流表G的示数为20 mA。②如果认为闭合S2前后干路上电流不变,则电流表G的内阻Rg=________Ω。(2)在测出电流表内阻Rg后,测定该电源的电动势和内阻的电路如图乙所示。闭合开关S,调整电阻箱R,读取相应的电流表示数I,记录多组数据,得到如图丙所示的图线,则电源的电动势E=________V,内阻r=________ Ω。
14.(10分)(1)某同学对表头G进行改装,已知其满偏电流Ig=100μA,内阻标称值Rg=900Ω。先利用定值电阻R1将表头改装成1mA的电流表,然后利用定值电阻R2再将此电流表改装成3V的电压表V1(如图甲所示)。则根据条件定值电阻R1=______Ω,R2=______Ω;(2)改装完毕后,用量程为3V,内阻为2500Ω的标准电压表V2对此电压表从零开始全范围的刻度进行校准。滑动变阻器R有两种规格:A.滑动变阻器(0~20Ω)B.滑动变阻器(0~2kΩ)为了实验中电压调节方便,滑动变阻器R应选用______(填“A”或“B”);(3)用笔画代替导线完成图乙中的电路图(滑动变阻器的触头画在开始实验时的位置上);(4)由于表头G上的标称值Rg小于真实值,造成改装后电压表的读数会比标准电压表的读数______(填“偏大”或“偏小”)。 15.(10分)一个初速度为零的电子在经U1的电压加速后,垂直于平行板间的匀强电场从距两极板等距处射入,如图所示,两板间距d,板长L,两板间的电压U2。已知电子所带电荷量e,质量m,只考虑两板间的电场,不计电子受到的重力。(1)求电子经加速电压加速后进入偏转电场的速度v0;(2)求电子射出偏转电场时沿垂直于板面方向偏移的距离y;(3)电子射出偏转电场后经过下极板所在平面上的P点,求P点到下极板右端的距离x。
16.(12分)如图所示,竖直平面内有一平面直角坐标系,第一、第四象限中存在垂直于纸面向里的匀强磁场。在y轴上固定一能吸收离子的收集板,M点坐标为,N点坐标为,从坐标原点O均匀的沿平面向一、四象限内各个方向入射速率相同的离子,当辐射的离子速率为时离子打在收集板上的位置最远到N点,最近到M点。不计离子的重力影响及离子间的相互影响,求:(1)恰好打到M点的离子在磁场中运动的时间;(2)能打到收集板上的离子数占辐射总数的比例。 17.(15分)如图所示,在>0的区域存在方向沿y轴负方向的匀强电场,场强大小为E;在<0的区域存在方向垂直于平面向外的匀强磁场。一个氕核从轴上点射出,速度方向沿x轴正方向。已知进入磁场时,速度方向与轴正方向的夹角为,并从坐标原点O处第一次射出磁场。的质量为,电荷量为q。不计重力。求:(1)第一次进入磁场的位置到原点O的距离;(2)磁场的磁感应强度大小;(3)氕核从y轴射入电场到从O点射出磁场运动的时间。 高二物理参考答案一、选择题1.B2.B3.B4.D5.C6.B7.C8.D9.BD10.ABC11.BC12.ABD二、非选择题13.(1)①R2(1分) a(1分) ②5(1分) (2)9(1分) 40(1分) 14.(1)100(2分) 2910 (2分) (2)A(1分) (3)电路图见解析(3分) (4)偏小(2分) (1)(2)(3)【解析】(1)对粒子在加速场中运用动能定理可得(1分)解得(1分)(2)粒子进入偏转电场后做类平抛运动,根据类平抛规律可得(1分)根据牛顿第二定律可得(1分)联立可得(1分)(3)粒子在偏转场中做类平抛运用,设速度偏向角为θ,位移偏向角为α,如图所示
根据几何关系可得(1分)(1分)可得所以将电子射出偏转场时的速度反向延长,延长线经过板间的中心线的中点,粒子从偏转电场中射出后做匀速直线运动,根据几何关系可得,(2分)联立解得(1分)(1)或(2)【解析】(1)沿x轴正方向出射的粒子,经半圆到达N点由此可得(1分)可知通过M点的离子有两种,一个转过的圆心角为60°,即(1分)另一个转过的圆心角为300°,如图所示 即(1分)离子做匀速圆周运动,周期(2分)即(1分)解得(1分),(1分) (2)如图所示 动圆分析结果可知,能打到收集板上的离子分布在与x轴正向两侧均成60°的范围内(2分)因为放射源均匀打出离子,因此打到收集板上的离子数占辐射总数的比例为(2分)17.(1)h(2)(3)【解析】(1)在电场中做类平抛运动,水平方向(1分)竖直方向h(1分)粒子进入磁场时竖直分速度(2分)解得xh(1分)(2)在电场中的加速度(1分)进入磁场时的速度(1分)在磁场中做圆周运动,运动轨迹如图所示
由几何知识得(1分)在磁场中做匀速圆运动,洛伦兹力提供向心力,由牛顿第二定律得(1分)解得(2分)(3)粒子在磁场中转过的角度为(1分)圆周运动的周期,在磁场中运动时间(2分)总时间(1分)
