把电源、用电器、开关用导线连接起来组成的 。
电路中存在过大的电流， 或短接的部分没有电流。
没有经过用电器或某段短接的电路

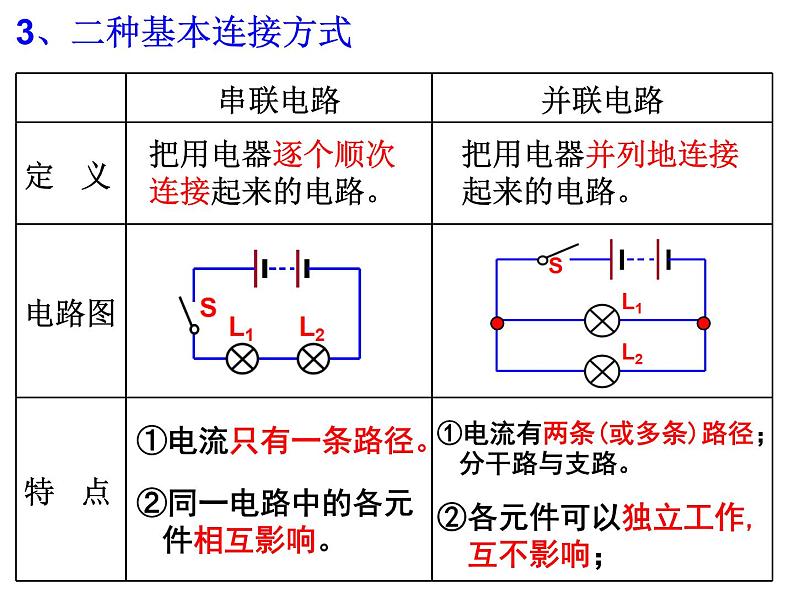

把用电器并列地连接起来的电路。
把用电器逐个顺次连接起来的电路。
①电流有两条(或多条)路径； 分干路与支路。
②同一电路中的各元 件相互影响。
②各元件可以独立工作, 互不影响；

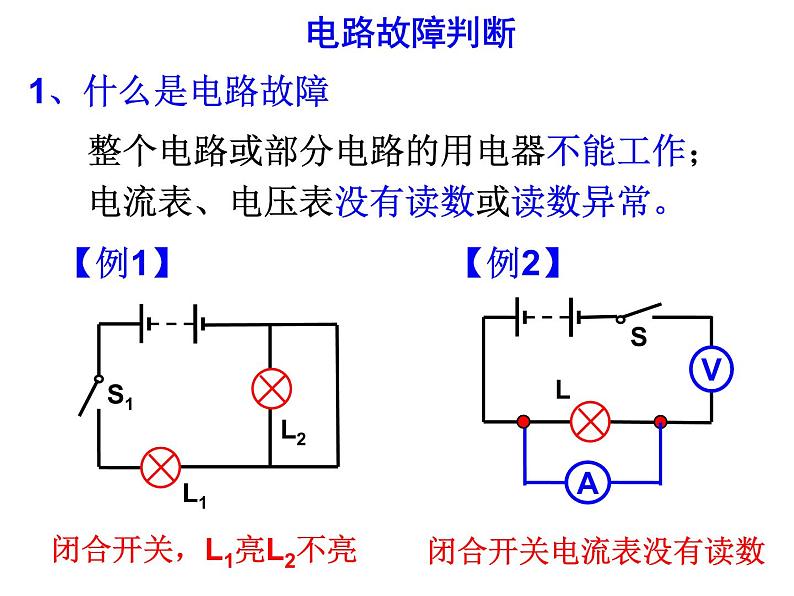

整个电路或部分电路的用电器不能工作； 电流表、电压表没有读数或读数异常。
闭合开关，L1亮L2不亮
闭合开关电流表没有读数

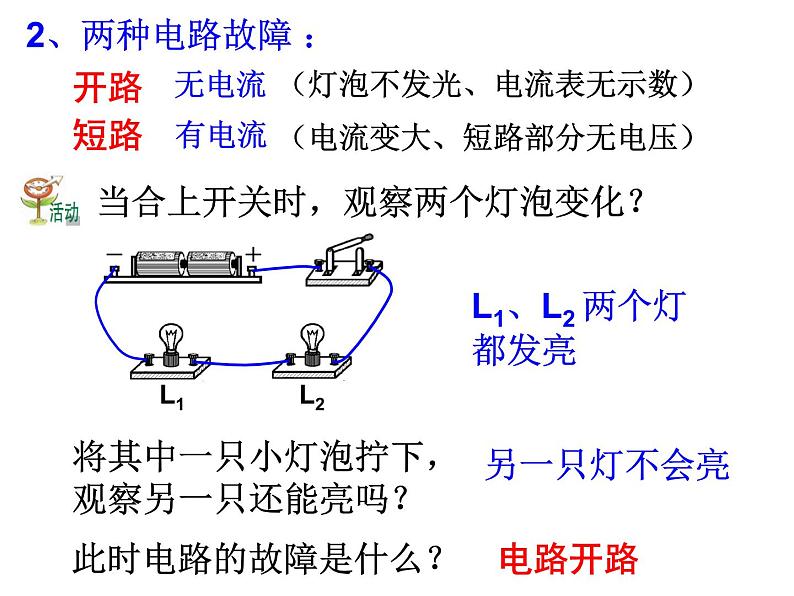

当合上开关时，观察两个灯泡变化？
L1、L2 两个灯都发亮
将其中一只小灯泡拧下，观察另一只还能亮吗？
此时电路的故障是什么？
（灯泡不发光、电流表无示数）
（电流变大、短路部分无电压）

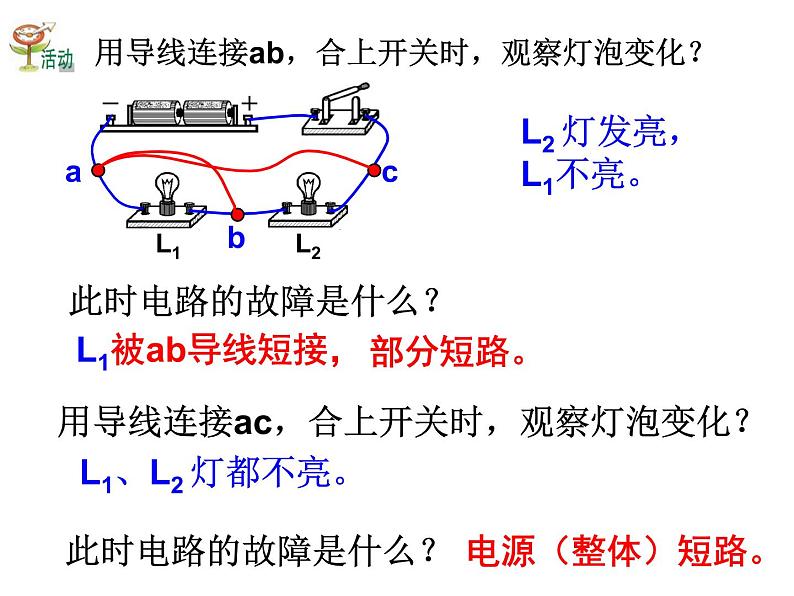

用导线连接ab，合上开关时，观察灯泡变化？
L2 灯发亮，L1不亮。
用导线连接ac，合上开关时，观察灯泡变化？
L1、L2 灯都不亮。

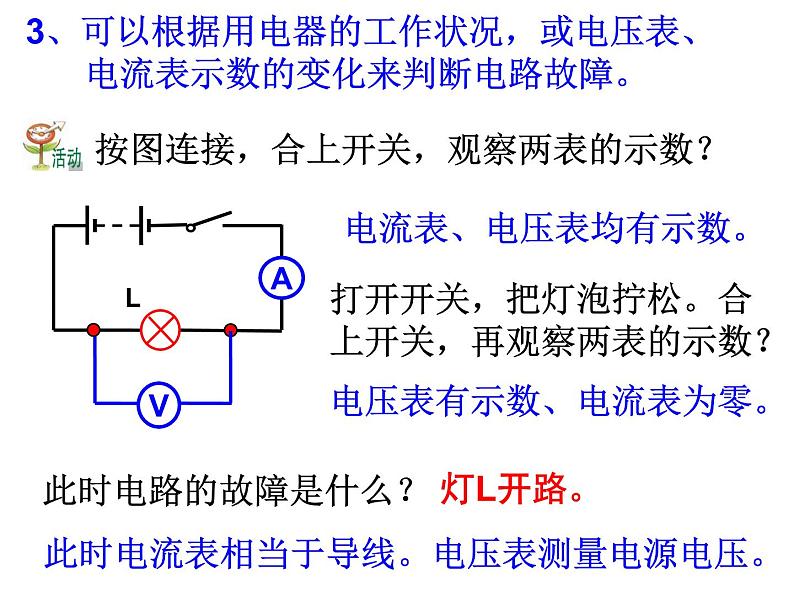

3、可以根据用电器的工作状况，或电压表、 电流表示数的变化来判断电路故障。
按图连接，合上开关，观察两表的示数？
电流表、电压表均有示数。
打开开关，把灯泡拧松。合上开关，再观察两表的示数？
电压表有示数、电流表为零。
此时电流表相当于导线。电压表测量电源电压。

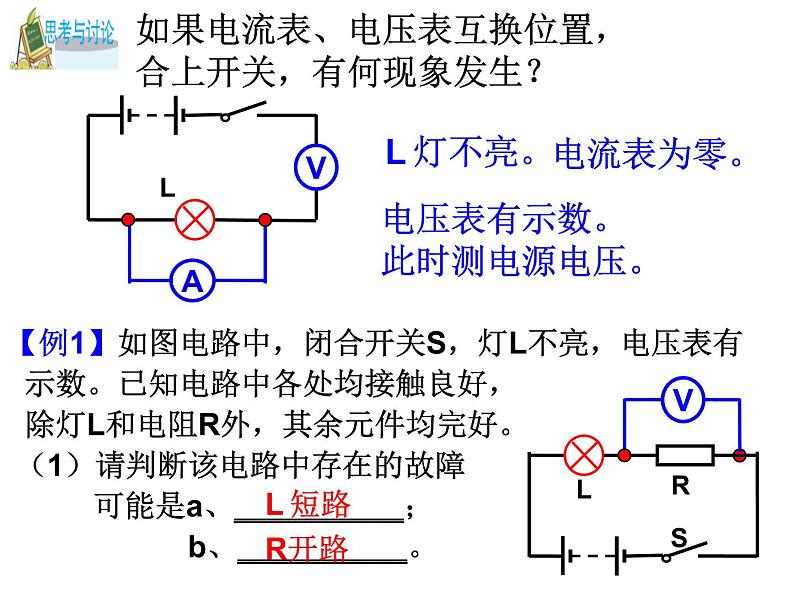

如果电流表、电压表互换位置，合上开关，有何现象发生？
电压表有示数。此时测电源电压。
【例1】如图电路中，闭合开关S，灯L不亮，电压表有 示数。已知电路中各处均接触良好， 除灯L和电阻R外，其余元件均完好。 （1）请判断该电路中存在的故障 可能是a、___________； b、___________。
（2）为进一步确定故障，小明同学 将一个电流表正确串联在电路中， 闭合开关S，观察电流表的示数情 况。若电流表有示数，说明故障是 ____________；若电流表无示数， 说明故障是___________。
（3）为进一步确定故障，小华同学 将一个电压表正确并联在灯L两端， 请判断他能否查找出电路的故障， 并说明理由：________________ ______________________________ ______________________________。
因为不管L 短路还是R开路，灯L两端均没有电压，电压表均无示数。
4、开路故障判断方法：
如图所示，闭合开关S时，灯L1、L2都不亮，用一根导线的两端接触a、b时，两灯都不亮，接触b、c两点时，两灯都不亮，接触c、d两点时，两灯都亮，则-------------------------------------------（ ） A、灯L1断路 B、灯L2断路 C、灯L2短路 D、开关S断路
如图所示，当开关S闭合时，灯L1、L2都发光，电流表A1、A2比较，_____的示数较大。滑片P向左移动时，电流表A1____（填“变大”“不变”“变小”）。经过一段时间后有一盏灯熄灭，电流表A1的示数变小，且滑片P无论怎样滑动，电流表A2的示数都不发生变化，由此判断，电路的故障是_____________________________。
如图所示，电源电压保持不变。当开关S闭合时，电路正常工作。经过一段时间，电流表突然无示数。若电路中只有一处故障，且只发生在电阻R1或R2上。（1）该电路中存在的故障可能是____________ ____________。（2）为进一步确定故障，小强同学用一只完好的 灯L替换电阻R1，闭合开关S，观察灯的亮暗。 若灯L亮，说明故障是___________。 若灯L不亮，说明故障是__________。
在电学实验中，遇到开路时，常用电压表来检测。某同学连接了如图所示的电路，闭合开关S后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是Uae = 3 V，Uab = 0 V， Ubd = 0 V，Ude = 3 V，则此电路的故障可能是 ------------------------------------------------------（ ） A. 开关S接触不良 B. 小灯泡灯丝断了 C. b、c间出现断路 D. d、e间出现断路
5、短路故障判断方法：
① 、串联电路或者串联部分中一部分用电器 不能正常工作，其他部分用电器能正常工作， 则不能正常工作的部分短路。
如下图、闭合S时，发现电流表有示数，L1亮，L2不亮，下列故障中可能的是-----------（ ）A、L1的灯丝断了 B、L2的灯丝断了C、L2短路 D、电流表短路了
②、把电压表分别和各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。
如图所示，开关S闭合后，灯L1、L2都发光，一段时间后，其中的一盏灯突然变亮，而电压表Vl的示数变小，电压表V2的示数变大，则产生这一现象的原因是------------------------------------（ ） （A）灯L1断路。 （B）灯Ll短路。 （C）灯L2断路。 （D）灯L2短路。
1. 如图所示，当开关S闭合后，两只小灯泡发光，电压表示数为4伏。过了2分钟，电压表示数为0伏，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有：_____________________。
分析：电压表示数为0，其原因有三：1.电压表没有接好或电压表损坏；2.小灯L2短路；3.小灯L1断路。起先，电压表有示数，说明不存在原因1的情况。那么还有两种情况都是可能的。
2、在如图所示的电路中，电源电压不变。闭合开关S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是------------------------（ ）（A）灯L1短路 （B）灯L2短路 （C）灯L1断路 （D）灯L2断路
分析：这是一个并联电路。可以采用排除法。灯L2短路，会导致电压表示数变小、电流表示数变大，且导致两灯都不亮；灯L2断路，会导致电流表示数变0；灯L1短路，也会导致两灯都不亮；一灯熄灭而电表示数都不变，只有灯L1发生断路时才有此可能。
