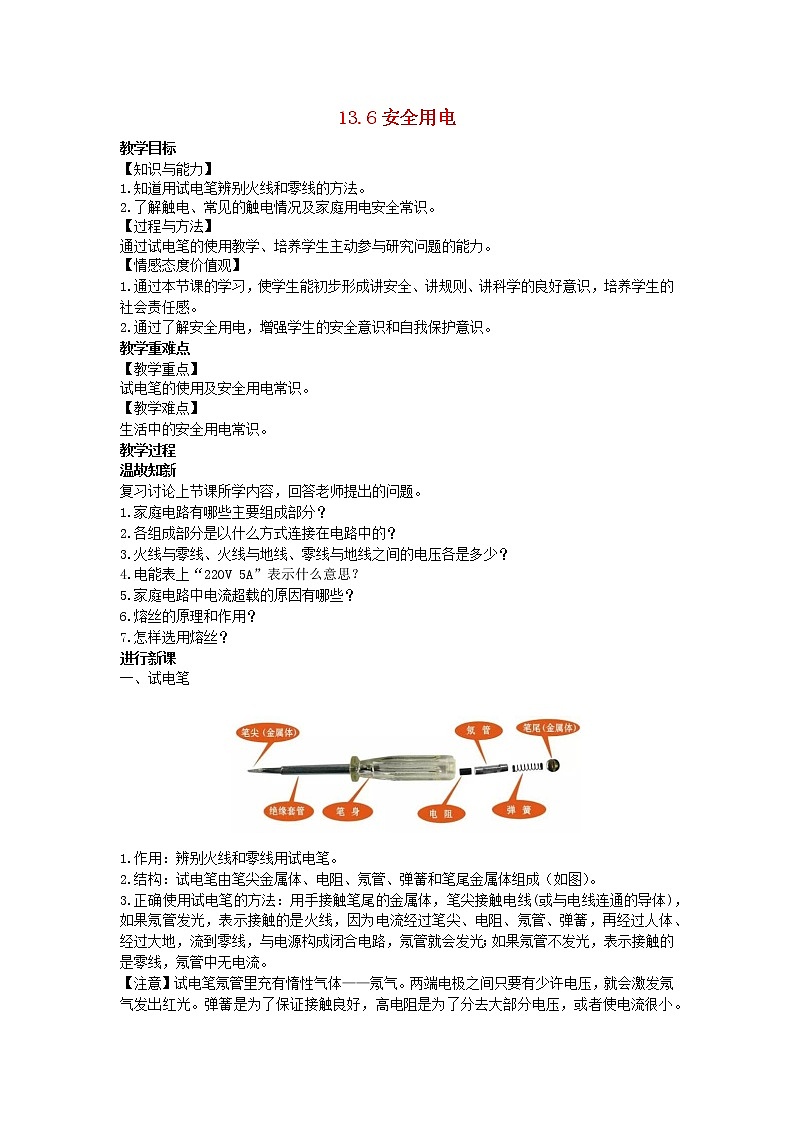

13.6安全用电

教学目标

【知识与能力】

1.知道用试电笔辨别火线和零线的方法。

2.了解触电、常见的触电情况及家庭用电安全常识。

【过程与方法】

通过试电笔的使用教学、培养学生主动参与研究问题的能力。

【情感态度价值观】

1.通过本节课的学习，使学生能初步形成讲安全、讲规则、讲科学的良好意识，培养学生的社会责任感。

2.通过了解安全用电，增强学生的安全意识和自我保护意识。

教学重难点

【教学重点】

试电笔的使用及安全用电常识。

【教学难点】

生活中的安全用电常识。

教学过程

温故知新

复习讨论上节课所学内容，回答老师提出的问题。

1.家庭电路有哪些主要组成部分？

2.各组成部分是以什么方式连接在电路中的？

3.火线与零线、火线与地线、零线与地线之间的电压各是多少？

4.电能表上“220V 5A”表示什么意思？

5.家庭电路中电流超载的原因有哪些？

6.熔丝的原理和作用？

7.怎样选用熔丝？

进行新课

一、试电笔

1.作用：辨别火线和零线用试电笔。

2.结构：试电笔由笔尖金属体、电阻、氖管、弹簧和笔尾金属体组成（如图）。

3.正确使用试电笔的方法：用手接触笔尾的金属体，笔尖接触电线(或与电线连通的导体)，如果氖管发光，表示接触的是火线，因为电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合电路，氖管就会发光；如果氖管不发光，表示接触的是零线，氖管中无电流。

【注意】试电笔氖管里充有惰性气体——氖气。两端电极之间只要有少许电压，就会激发氖气发出红光。弹簧是为了保证接触良好，高电阻是为了分去大部分电压，或者使电流很小。使用时，下金属体(有时附带当螺丝刀使用)接触火线或带电体，上金属体与人体接触再接地，构成串联电路，此时电流微弱对人体不会造成伤害。

二、安装家庭电路注意事项

1.用试电笔辨别火线和零线。

2.开关及保险丝必须与电路的火线相连，开关接在火线上，当拉开开关切断电路时，电路各部分都脱离火线，这样人体不小心碰到这些部分就不会触电，检修电路也比较安全。

3.螺丝口灯泡的螺旋套接到零线上，因为一般情况下，零线连着地，这样人体不小心碰到螺旋套灯座，人也不会触电。

4.插座与灯并联，其接法应为“左零右火”。

三、注意用电安全

1.触电：是指一定强度的电流流过人体所引起的伤害事故。

人体是导体，人体触及带电体时，有电流通过人体。电流对人体的危险性跟电流的大小、通电时间的长短等因素有关。通过人体的电流达到8～10mA时，人手就很难摆脱带电体。通过人体的电流达到100mA只要很短时间（3s），就会使人窒息、心跳停止，即发生触电事故。电流越大，从触电到死亡的时间越短。大量事实表明：不高于36V的电压才是安全电压。

2.触电的类型

（1）低压触电：①单线触电  ②双线触电。

（2）高压触电：①高压电弧触电；②高压跨步触电。

当人体成为闭合电路的一部分时，就会有电流通过，如果电流达到一定大小。就会发生触电事故。假如人的一只手接触火线，另一只手接触零线，这样，人体、导线就构成闭合电路。电流通过人体，发生触电事故；假如人的一只手接触火线，另一只手虽然没有接触零线，但是由于站在地上，导线、人体、大地同样构成了闭合电路，电流同样会流过人体。发生触电事故。此外，还有些情况可能引起触电。如绝缘皮破损、机壳没有接地，在电线上晾衣服、电视天线与电线接触等。强大的电流通过人体可能使心跳、呼吸停止，电流产生的热还会使肢体烧伤。

【注意】家庭电路触电是人体直接或间接跟火线连通造成的。

3.安全用电原则：不接触低压带电体，不靠近高压带电体。

【注意】家庭电路的电压是220 V，动力电路的电压是380 V，它们在电工技术中虽然都叫低压电路，但都大大超过人体的安全电压值，所以不要把低压线路的电压与安全电压混为一谈。

4.日常用电注意事项

（1）防止绝缘部分破损。

（2）保持绝缘部分干燥。

（3）有金属外壳的家用电器，外壳一定要接地。

（4）使用有室外天线的电视机，要重视防雷。

（5）发现有人触电，赶快切断电源，或用干燥的绝缘体将电线挑开，迅速使触电人脱离电源；然后对触电者进行人工呼吸，同时尽快通过医务人员抢救。

（6）发生电火灾时，要首先切断电源，绝对不要带电泼水灭火。

【注意】对于人体，每个人的电阻不是都一样大，同一个人的电阻也不是固定不变的。皮肤干燥时电阻比较大，潮湿的时候电阻就小一些。如果皮肤潮湿的情况下接触带电体，在电压—定时，通过人体的电流会很大，造成危险。所以千万不要用湿手触摸电器。

板书设计

安全用电

一、试电笔

（1）作用：辨别火线和零线用试电笔。

（2）结构：试电笔由笔尖金属体、电阻、氖管、弹簧和笔尾金属体组成。

（3）正确使用试电笔的方法。

二、安装家庭电路注意事项。

三、注意用电安全

1.触电：是指一定强度的电流流过人体所引起的伤害事故。

2.触电的类型

（1）低压触电：①单线触电  ②双线触电。

（2）高压触电：①高压电弧触电；②高压跨步触电。

3.安全用电原则：不接触低压带电体，不靠近高压带电体。

4.日常用电注意事项
