人教版九年级全册第十六章 电压 电阻第2节 串、并联电路电压的规律集体备课ppt课件

这是一份人教版九年级全册第十六章 电压 电阻第2节 串、并联电路电压的规律集体备课ppt课件，共17页。PPT课件主要包含了观察并思考，提出问题，猜想假设，设计实验，实验步骤，②测灯L2两端的电压，①测灯L1两端的电压，进行实验，④电源两端电压，③串联电路两端电压等内容，欢迎下载使用。

　　2．串联电路电压会有什么关系？
　　1．为什么两灯的发光情况会不一样？

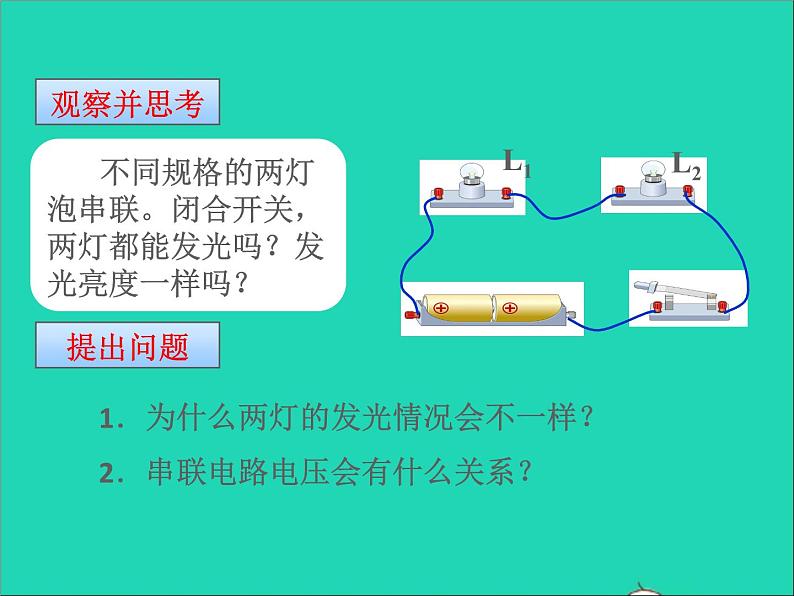

　　不同规格的两灯泡串联。闭合开关，两灯都能发光吗？发光亮度一样吗？

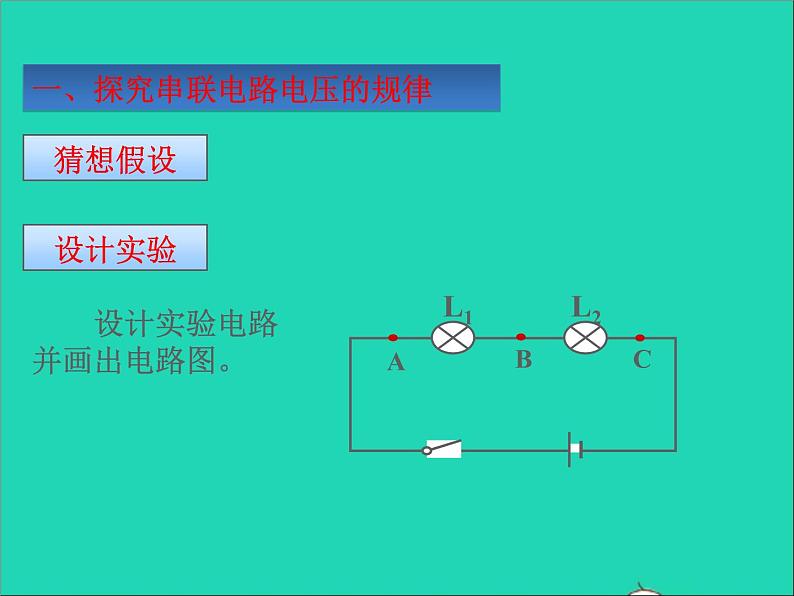

　　设计实验电路并画出电路图。
一、探究串联电路电压的规律

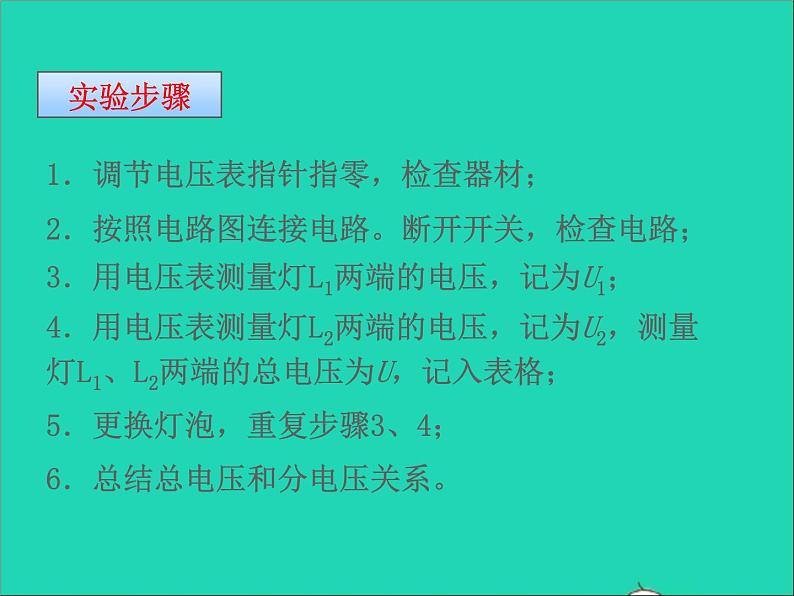

1．调节电压表指针指零，检查器材；
2．按照电路图连接电路。断开开关，检查电路；

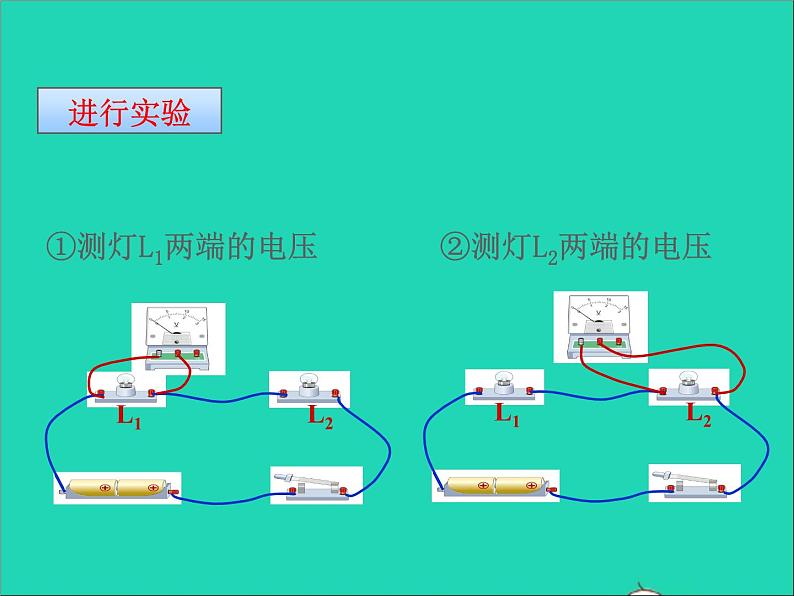

3．用电压表测量灯L1两端的电压，记为U1；

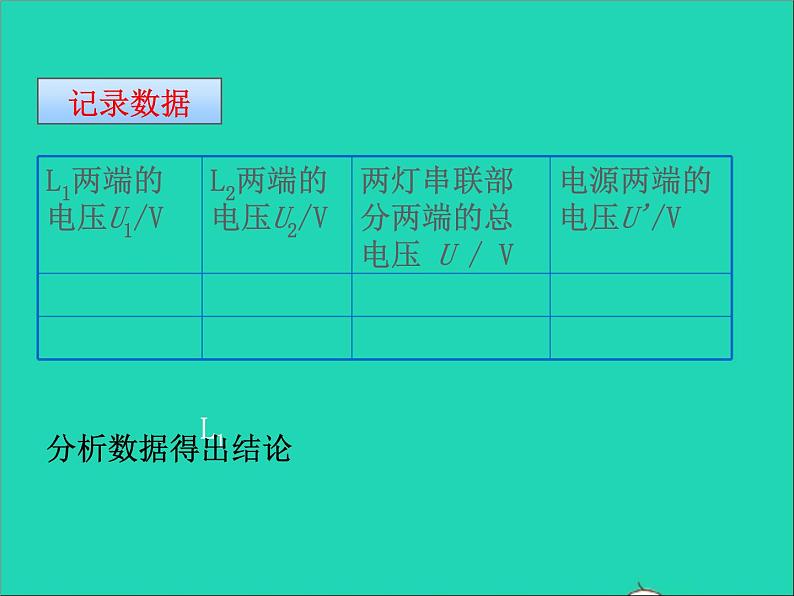

4．用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格；
5．更换灯泡，重复步骤3、4；
6．总结总电压和分电压关系。

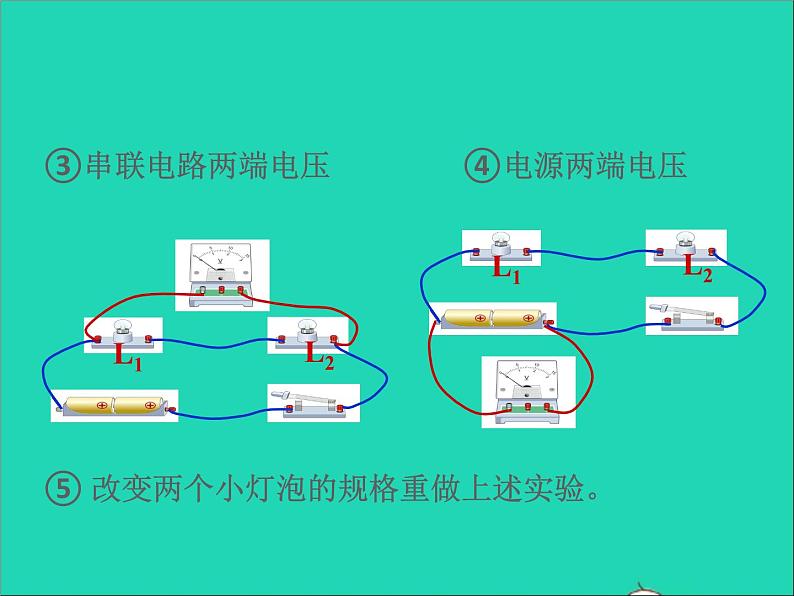

⑤ 改变两个小灯泡的规格重做上述实验。

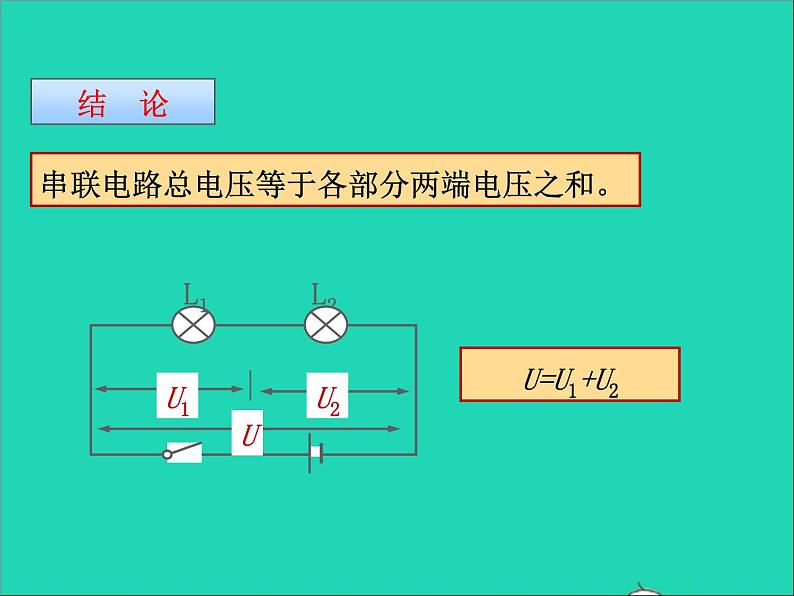

串联电路总电压等于各部分两端电压之和。
　　1．各支路两端的电压与电源两端电压的关系是怎样的？　　2．与并联电路中的电流关系一样吗？　　3．与串联电路中的电压关系一样吗？
二、探究并联电路电压的规律
电压表要选择合适的量程
　　④ 改变两个小灯泡的规格重做上述实验。
并联电路总电压等于各支路两端电压。
　　把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
　　实验结果表明：电池组两端的电压等于每节电 池电压之和。
　　1．电源, 灯泡, 开关各一个，组成串联电路, 用一个电流表测电流，一个电压表测灯的电压，画出电路图。
　　2．电池，开关, 2个灯组成串联电路，用一个电流表测电流，一个电压表测一盏灯的电压，画出电路图。
