物理八年级上册第3节 凸透镜成像的规律习题ppt课件

这是一份物理八年级上册第3节 凸透镜成像的规律习题ppt课件，共15页。PPT课件主要包含了学习目标，知识回顾，总结提升等内容，欢迎下载使用。

熟练使用凸透镜成像规律
正确分析凸透镜成像规律相关图像题
使用凸透镜成像规律解决生活实际问题
怎样能拍出不同角度、大小的照片？

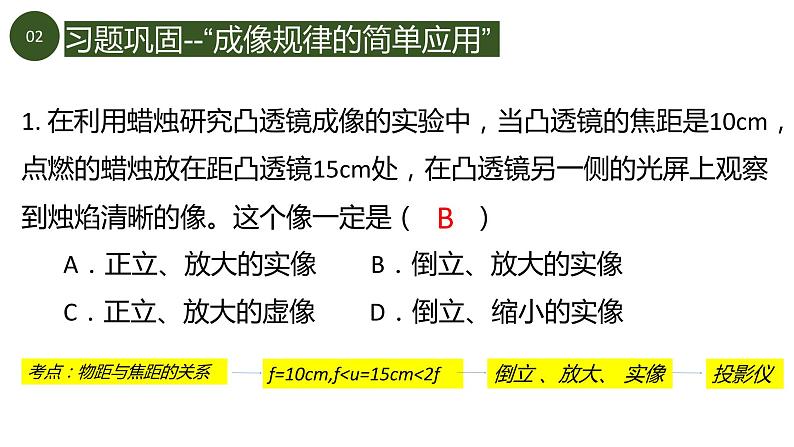

1. 在利用蜡烛研究凸透镜成像的实验中，当凸透镜的焦距是10cm，点燃的蜡烛放在距凸透镜15cm处，在凸透镜另一侧的光屏上观察到烛焰清晰的像。这个像一定是（　　） A．正立、放大的实像 B．倒立、放大的实像 C．正立、放大的虚像 D．倒立、缩小的实像
习题巩固--“成像规律的简单应用”
考点：物距与焦距的关系

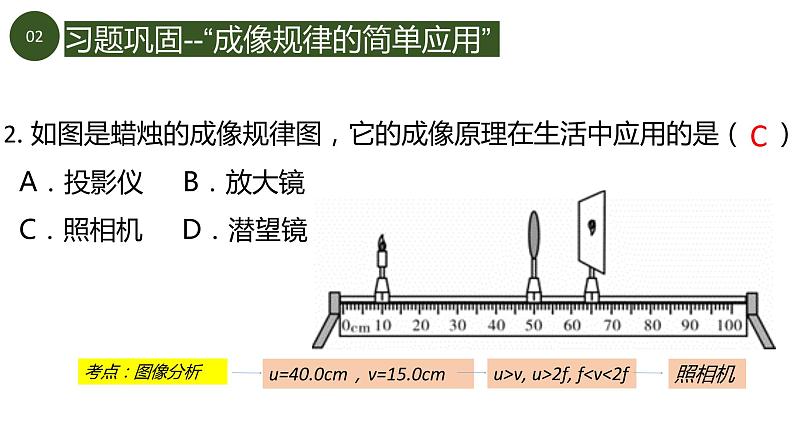

f=10cm,f2. 如图是蜡烛的成像规律图，它的成像原理在生活中应用的是（　） A．投影仪 B．放大镜 C．照相机 D．潜望镜
u=40.0cm，v=15.0cm

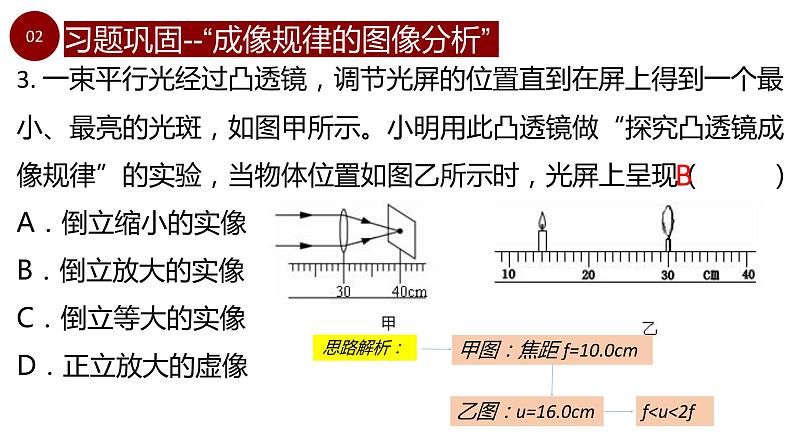

u>v, u>2f, f3. 一束平行光经过凸透镜，调节光屏的位置直到在屏上得到一个最小、最亮的光斑，如图甲所示。小明用此凸透镜做“探究凸透镜成像规律”的实验，当物体位置如图乙所示时，光屏上呈现（ ）A．倒立缩小的实像B．倒立放大的实像C．倒立等大的实像D．正立放大的虚像
习题巩固--“成像规律的图像分析”
甲图：焦距 f=10.0cm
乙图：u=16.0cm
4.在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰等大的像。下列说法正确的是（　　）A．该凸透镜的焦距是20.0 cmB．物距为15cm时，成放大的像，根据这一原理可以制成投影仪C．蜡烛从20cm处往左移的过程中，在光屏上看到的像一直变大D．将蜡烛移动到35.0 cm刻度处，为使烛焰在光屏上成一清晰的像，应向左移动光屏
等大：u=v=2f=20.0cm
U=15cm,f5.近年来流行一种“自拍神器”给旅行者自拍带来方便，如图所示，与直接拿手机自拍相比，利用“自拍神器”可以（　 ）A．增大像距B．增大像的大小C．缩短景物到镜头距离D．增大取景范围
考点：知识的生活实际应用
习题巩固--“成像规律的综合应用”
6．如图是一张初三毕业创意照片。利用视觉错位技术拍照而成，不需经过后期处理。在拍摄过程中，下列说法正确的是（　　）A．照相机的镜头相当于凹透镜B．手通过镜头成正立放大的虚像C．学生通过镜头成倒立缩小的实像D．想让成的像变大，镜头应远离同学们
u>2f,f7. 小明家安装了家庭影院，在放映时，发现屏幕中央的画面只占屏幕的一小部分，为了更好地观看，小明该如何调整（ ）A．将放映机靠近屏幕，同时增大镜头与胶片间的距离。B．将放映机靠近屏幕，同时减小镜头与胶片间的距离。C．将放映机远离屏幕，同时增大镜头与胶片间的距离。D．将放映机远离屏幕，同时减小镜头与胶片间的距离。
8. 小海用图1装置进行“探究凸透镜成像的规律”实验。（1）挑选透镜时，小海把两个透镜甲、乙分别正对太阳光，在光屏上出现了如图2所示光斑，他应该选择______ （选填“甲”或“乙”）透镜来进行实验；（2）小海将凸透镜正对太阳光，调节凸透镜与光屏间的距离，直到光屏上形成一个最小、最亮的光斑，如图3所示，凸透镜的焦距是_____ cm；
（3）实验前应调节烛焰中心、透镜中心，光屏中心在________，实验时凸透镜位于50cm刻度线处，使蜡烛位于43cm刻度线处，移动光屏 ，在光屏上成清晰 （选填“正立”或“倒立”）、放大的 像，______ （选填“照相机”、“投影仪”或“放大镜”）是依据此原理制成的。此时光屏上______成清晰的像，照相机______ 将所成的像拍下来。（选填“能”、或“不能”） （4）给凸透镜“戴上”一副“近视眼镜”，发现光屏上的像变得模糊，为了再次得到清晰的像，光屏应______ （选填“靠近”或“远离”）透镜。
