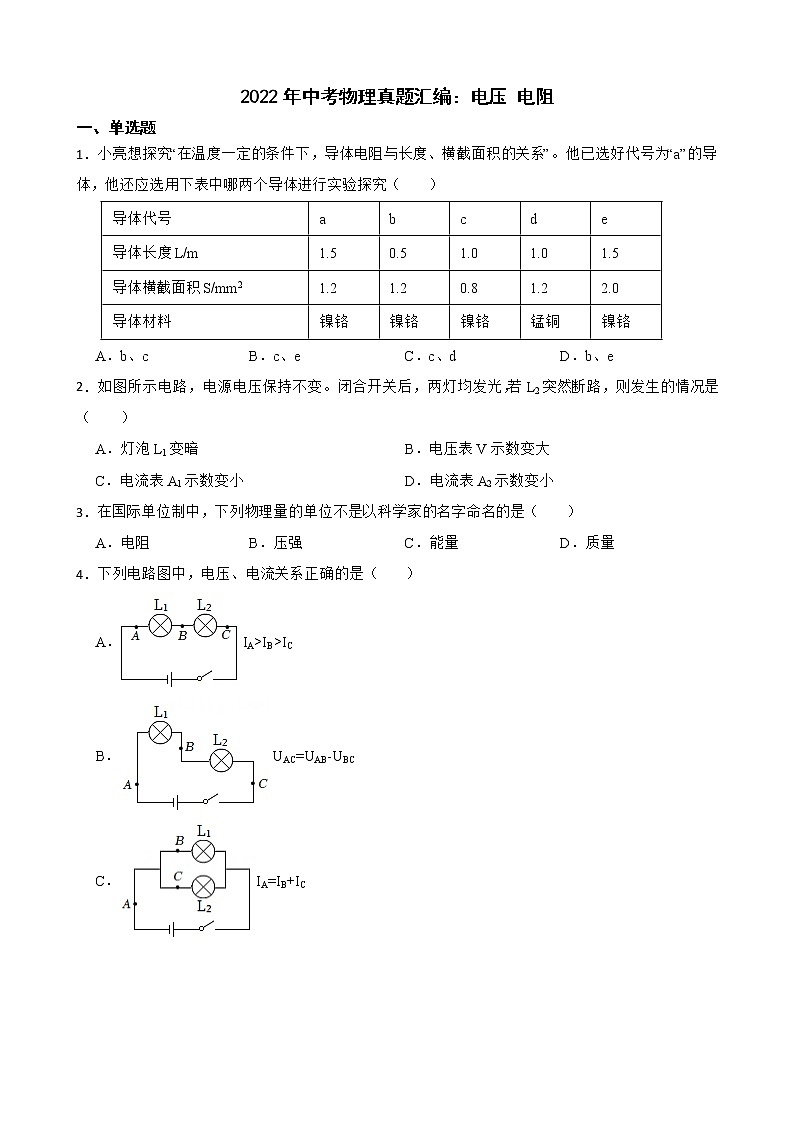

2022年中考物理真题汇编：电压 电阻及答案

这是一份2022年中考物理真题汇编：电压 电阻及答案，共7页。试卷主要包含了单选题，填空题，作图题，实验探究题等内容，欢迎下载使用。
1．小亮想探究“在温度一定的条件下，导体电阻与长度、横截面积的关系”。他已选好代号为“a”的导体，他还应选用下表中哪两个导体进行实验探究（ ）
A．b、cB．c、eC．c、dD．b、e
2．如图所示电路，电源电压保持不变。闭合开关后，两灯均发光，若L2突然断路，则发生的情况是（ ）
A．灯泡L1变暗B．电压表V示数变大
C．电流表A1示数变小D．电流表A2示数变小
3．在国际单位制中，下列物理量的单位不是以科学家的名字命名的是（ ）
A．电阻B．压强C．能量D．质量
4．下列电路图中，电压、电流关系正确的是（ ）
A．IA>IB>IC
B．UAC=UAB-UBC
C．IA=IB+IC

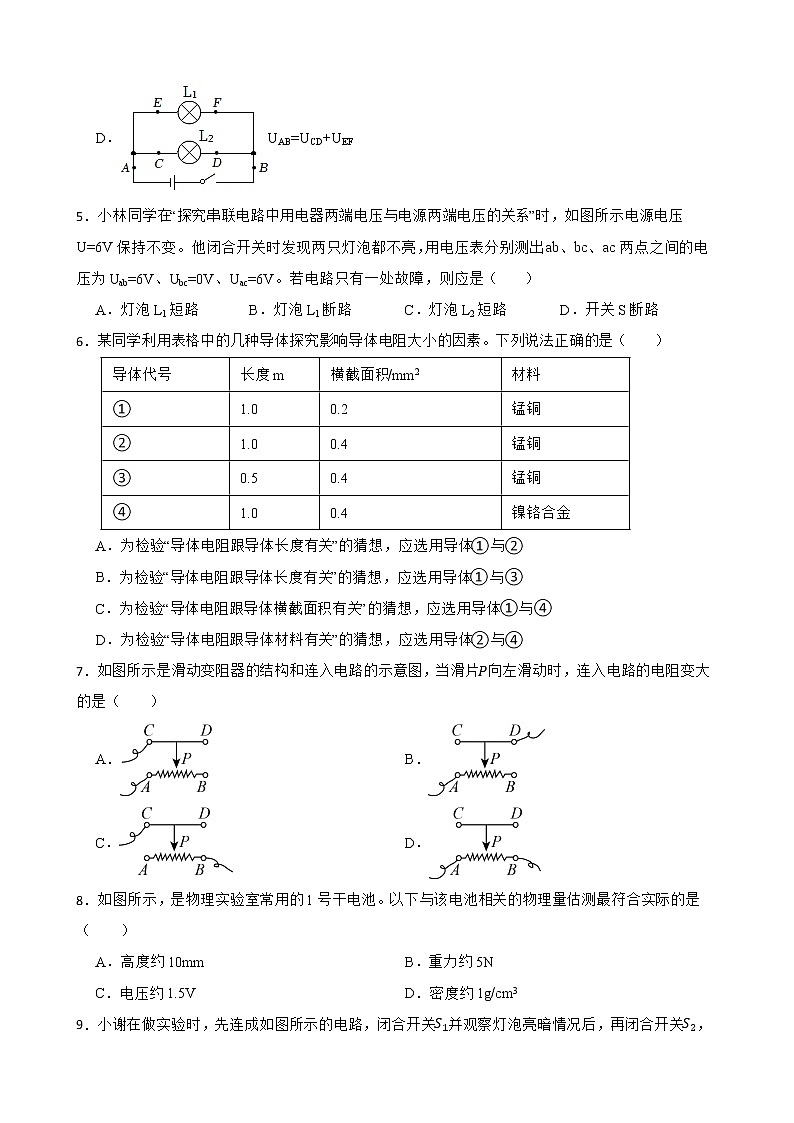

D．UAB=UCD+UEF
5．小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为Uab=6V、Ubc=0V、Uac=6V。若电路只有一处故障，则应是（ ）
A．灯泡L1短路B．灯泡L1断路C．灯泡L2短路D．开关S断路
6．某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是（ ）
A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②
B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④
7．如图所示是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变大的是（ ）
A．B．
C．D．
8．如图所示，是物理实验室常用的1号干电池。以下与该电池相关的物理量估测最符合实际的是（ ）
A．高度约10mmB．重力约5N
C．电压约1.5VD．密度约1g/cm3
9．小谢在做实验时，先连成如图所示的电路，闭合开关S1并观察灯泡亮暗情况后，再闭合开关S2，小谢看到的现象是（ ）

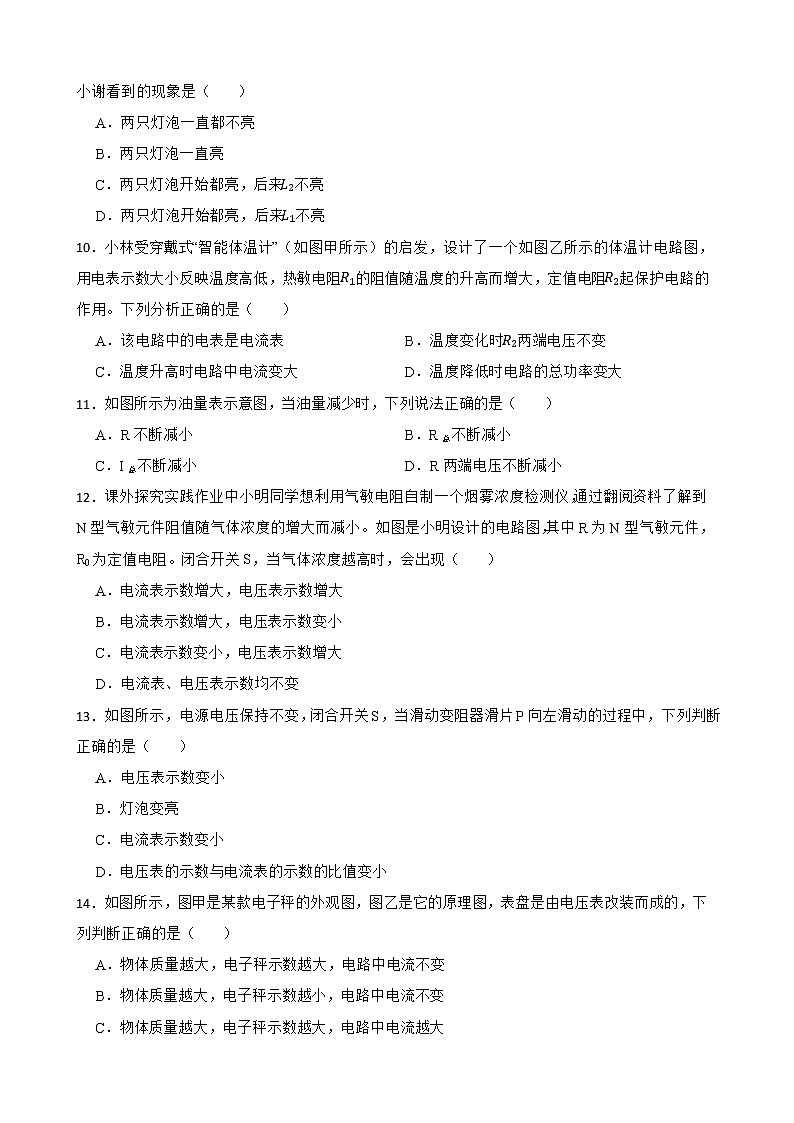

A．两只灯泡一直都不亮
B．两只灯泡一直亮
C．两只灯泡开始都亮，后来L2不亮
D．两只灯泡开始都亮，后来L1不亮
10．小林受穿戴式“智能体温计”（如图甲所示）的启发，设计了一个如图乙所示的体温计电路图，用电表示数大小反映温度高低，热敏电阻R1的阻值随温度的升高而增大，定值电阻R2起保护电路的作用。下列分析正确的是（ ）
A．该电路中的电表是电流表B．温度变化时R2两端电压不变
C．温度升高时电路中电流变大D．温度降低时电路的总功率变大
11．如图所示为油量表示意图，当油量减少时，下列说法正确的是（ ）
A．R不断减小B．R总不断减小
C．I总不断减小D．R两端电压不断减小
12．课外探究实践作业中小明同学想利用气敏电阻自制一个烟雾浓度检测仪，通过翻阅资料了解到N型气敏元件阻值随气体浓度的增大而减小。如图是小明设计的电路图，其中R为N型气敏元件，R0为定值电阻。闭合开关S，当气体浓度越高时，会出现（ ）
A．电流表示数增大，电压表示数增大
B．电流表示数增大，电压表示数变小
C．电流表示数变小，电压表示数增大
D．电流表、电压表示数均不变
13．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向左滑动的过程中，下列判断正确的是（ ）
A．电压表示数变小
B．灯泡变亮
C．电流表示数变小
D．电压表的示数与电流表的示数的比值变小
14．如图所示，图甲是某款电子秤的外观图，图乙是它的原理图，表盘是由电压表改装而成的，下列判断正确的是（ ）
A．物体质量越大，电子秤示数越大，电路中电流不变
B．物体质量越大，电子秤示数越小，电路中电流不变
C．物体质量越大，电子秤示数越大，电路中电流越大
D．物体质量越大，电子秤示数越小，电路中电流越大
15．如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，下列说法正确的是（ ）
A．电流表A1示数不变、电流表A2示数变小
B．电流表A1示数变大、电压表V示数不变
C．电流表A2示数变大、电压表V示数变小
D．电流表A2示数变大、电压表V示数不变
16．请你仔细观察并分析电路图，下列说法正确的是（ ）
A．两灯串联，两电压表示数相同B．两灯并联，两电压表示数不同
C．两灯串联，两电压表示数不同D．两灯并联，两电压表示数相同
17．小明在做电学实验时，连接电路如图所示。闭合开关，灯L1不发光，L2发光，电流表有示数，电压表无示数。电路故障可能是（ ）
A．电流表断路B．电压表短路C．灯L1断路D．灯L2短路
18．如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于电路的分析不正确的是（ ）
A．灯L1与灯L2并联B．电压表测量灯L1两端的电压
C．只断开开关S1，灯L2正常发光D．电流表测量电路总电流
19．某同学根据如图所示的电路图，测量小灯泡两端的电压和通过灯泡的电流，闭合开关后发现小灯泡不发光，电流表指针无明显偏转，电压表指针有较大偏转，则可能的原因是（ ）
A．电压表断路B．小灯泡断路C．电流表断路D．开关断路
20．如图所示，电源电压不变，同时闭合开关S、S1，待电路稳定后再断开S1，则（ ）
A．电流表A的示数减小，电流表A1的示数不变，电压表V的示数不变
B．电流表A的示数不变，电流表A1的示数增大，电压表V的示数减小
C．电流表A的示数、电流表A1的示数、电压表V的示数均不变
D．电流表A的示数、电流表A1的示数、电压表V的示数均增大
二、填空题
21．如图所示，有“3.8V”字样的两个小灯泡串联并接在电源电压为3V的电路中，在闭合开关时，两个小灯泡都发光。如果把一根完好导线接在小灯泡L2的两端，你所看到两小灯泡的变化情况是：（1）L1 ；（2）L2 （选填“熄灭”“变亮”或“变暗”）。
22．如图，小明用电压表测水果电池电压，由图可知：该水果电池的负极是 片，用水果电池给电路供电时，将 能转化为电能。
23．如图所示，电源电压不变。当开关S1断开时，电压表的示数 ，电流表的示数 。（均选填“变大”“变小”或“不变”）
24．在如图所示电路中，当甲乙均为电流表且开关S1闭合、S2断开时，电阻R1、R2连接方式是 联。当甲乙均为电压表且开关S1、S2都闭合时，电阻R1、R2连接方式是 联。（均选填“串”或“并”）
25．如图所示，电源电压保持不变，先闭合开关S1，再闭合开关S2，电压表的示数 （选填“变大”“不变”或“变小”），灯泡L1的亮度 （选填“变亮”“不变”或“变暗”）。
26．如图所示的电路，只闭合开关S1，将滑动变阻器滑片从最右端向左移动至中点，灯泡L的亮度将 （填“变亮”“变暗”或“不变”）。保持滑片位置不动，再闭合开关S2，电压表示数 ，电流表示数 （以上两空均填“变大”“变小”或“不变”）。
三、作图题
27．如图所示电路中有两个小灯，请在图中〇内，分别填入×及A或V的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。
28．在如图所示电路的“O”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。
29．在图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处。要求电键S闭合后，向右移动滑动变阻器的滑片P，电流表示数变小，电压表的示数变大。
四、实验探究题
30．某小组同学在学习了欧姆定律后，对探究实验“影响导体电阻大小的因素”进行了改良，结合实验室所提供的几种规格的导体（如表1），设计了如图1所示的电路图。
表1
（1）图1中，将三个电阻串联是为了保证 三（选填“电压”或“电流”）相等；
（2）在探究“导体电阻与横截面积的关系”时，R1、R2、R3分别选用A、B、C三段导体。某次读数，电压表V1示数为1.5V、V2示数为0.7V，电压表V3示数如图2所示为 V。由欧姆定律分析得出，电压表示数越大，导体电阻越 （选填“大”或“小”）多次调节滑动变阻器重复读数，可得出结论：材料和长度相同时，横截面积越大，导体电阻越 （选填“大”或“小”）；
（3）在探究“导体电阻与长度的关系”时，选用B、 和 （填导体代号），重复上述操作，可得出结论：材料和横截面积相同时，长度越长，导体电阻越大；
（4）本实验主要运用的物理方法是 （选填“控制变量法”或“模型法”）。
31．在“探究影响导体电阻大小的因素”中，小明猜想导体电阻大小可能与下列因素有关
A、导体的材料 B、导体的长度 C．导体的横截面积
为了验证上述猜想，他用如图甲所示的器材进行实验，编号①②③是镍铭合金导体，④是锰铜导体。
（1） 状态。
（2）选用①②两根导体分别接入电路进行实验，可验证猜想 （选填猜想因素选项“A”“B”或“C”）。
（3）选用①④两根导体分别接入图中M、N两点间，闭合开关电流表的示数不同，可知在导体的长度和横截面积相同时，导体电阻大小跟导体的 有关。
（4）用②导体接在M、N两点间后，用电压表测出其两端电压如图乙所示，读数为 V，此时电路中电流表的示数为0.2A，则②导体的电阻为 Ω。
答案解析部分
1．【答案】D
2．【答案】D
3．【答案】D
4．【答案】C
5．【答案】B
6．【答案】D
7．【答案】C
8．【答案】C
9．【答案】D
10．【答案】D
11．【答案】C
12．【答案】A
13．【答案】C
14．【答案】A
15．【答案】D
16．【答案】C
17．【答案】B
18．【答案】D
19．【答案】B
20．【答案】A
21．【答案】变亮；熄灭
22．【答案】铁；化学
23．【答案】不变；变小
24．【答案】并；串
25．【答案】不变；不变
26．【答案】变亮；变小；变大
27．【答案】解：如图所示：
或 或
28．【答案】解：如图所示：
29．【答案】解；如图所示：
30．【答案】（1）电流
（2）0.5；大；小
（3）D；E
（4）控制变量法
31．【答案】（1）断开
（2）B
（3）材料
（4）2.4；12导体代号
a
b
c
d
e
导体长度L/m
1.5
0.5
1.0
1.0
1.5
导体横截面积S/mm2
1.2
1.2
0.8
1.2
2.0
导体材料
镍铬
镍铬
镍铬
锰铜
镍铬
导体代号
长度m
横截面积/mm2
材料
①
1.0
0.2
锰铜
②
1.0
0.4
锰铜
③
0.5
0.4
锰铜
④
1.0
0.4
镍铬合金
导体代号
长度/m
横截面积/mm2
材料
A
1.0
0.2
锰铜
B
1.0
0.4
锰铜
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
E
1.5
0.4
锰铜
F
1.0
0.6
镍铬合金
G
1.0
0.6
铁
