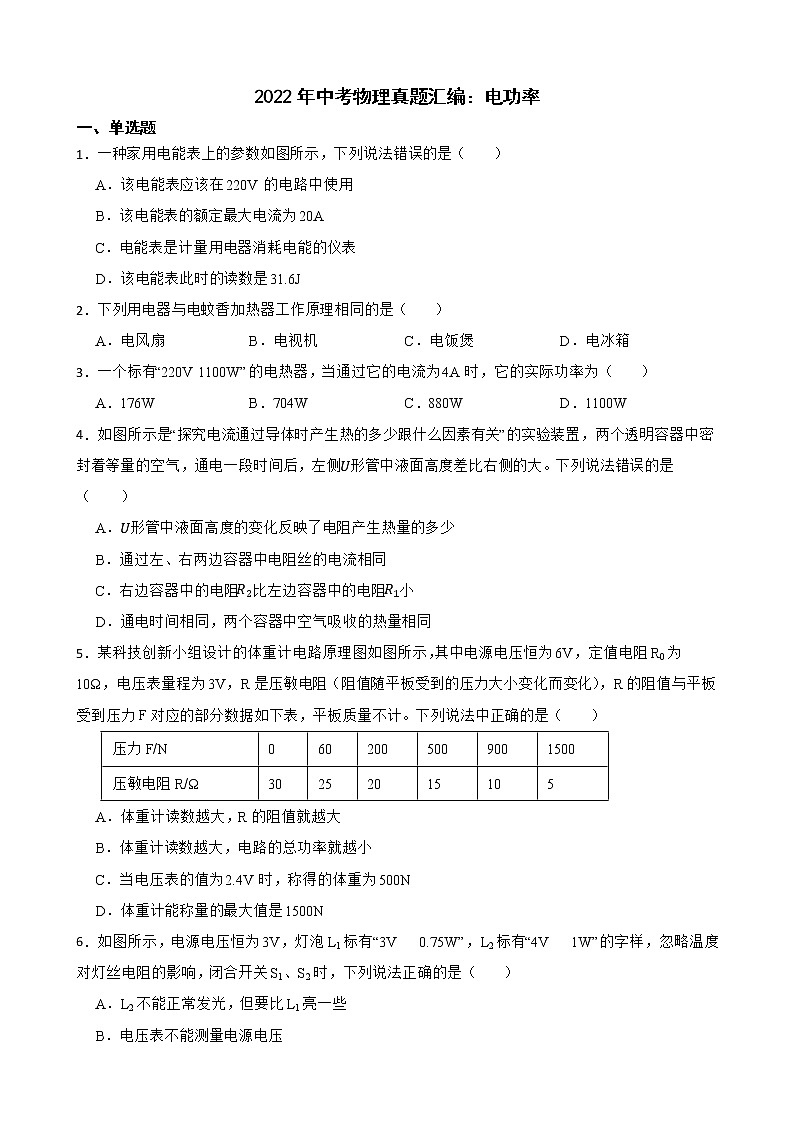

2022年中考物理真题汇编：电功率
一、单选题
1．一种家用电能表上的参数如图所示，下列说法错误的是（　　）
A．该电能表应该在220V的电路中使用
B．该电能表的额定最大电流为20A
C．电能表是计量用电器消耗电能的仪表
D．该电能表此时的读数是31.6J
2．下列用电器与电蚊香加热器工作原理相同的是（　　）
A．电风扇 B．电视机 C．电饭煲 D．电冰箱
3．一个标有“220V 1100W”的电热器，当通过它的电流为4A时，它的实际功率为（　　）
A．176W B．704W C．880W D．1100W
4．如图所示是“探究电流通过导体时产生热的多少跟什么因素有关”的实验装置，两个透明容器中密封着等量的空气，通电一段时间后，左侧U形管中液面高度差比右侧的大。下列说法错误的是（　　）
A．U形管中液面高度的变化反映了电阻产生热量的多少
B．通过左、右两边容器中电阻丝的电流相同
C．右边容器中的电阻R2比左边容器中的电阻R1小
D．通电时间相同，两个容器中空气吸收的热量相同
5．某科技创新小组设计的体重计电路原理图如图所示，其中电源电压恒为6V，定值电阻R0为10Ω，电压表量程为3V，R是压敏电阻（阻值随平板受到的压力大小变化而变化），R的阻值与平板受到压力F对应的部分数据如下表，平板质量不计。下列说法中正确的是（　　）
压力F/N
0
60
200
500
900
1500
压敏电阻R/Ω
30
25
20
15
10
5
A．体重计读数越大，R的阻值就越大
B．体重计读数越大，电路的总功率就越小
C．当电压表的值为2.4V时，称得的体重为500N
D．体重计能称量的最大值是1500N
6．如图所示，电源电压恒为3V，灯泡L1标有“3V 0.75W”，L2标有“4V 1W”的字样，忽略温度对灯丝电阻的影响，闭合开关S1、S2时，下列说法正确的是（　　）
A．L2不能正常发光，但要比L1亮一些
B．电压表不能测量电源电压

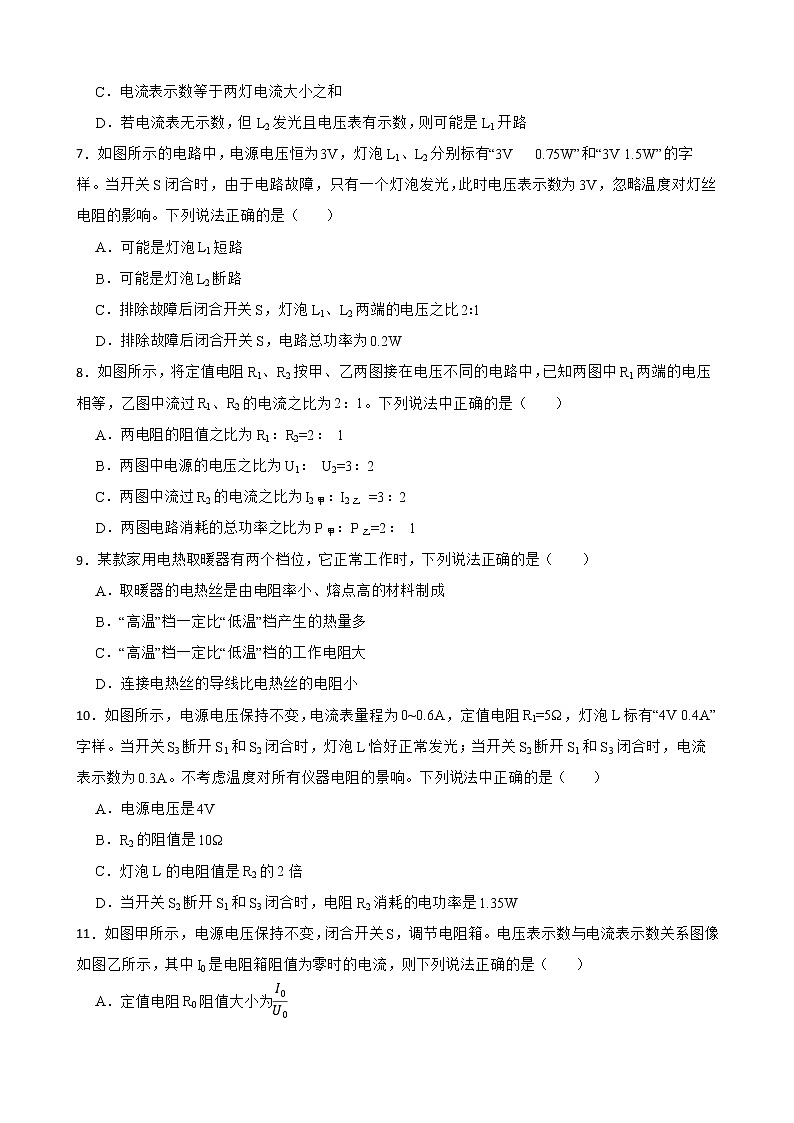

C．电流表示数等于两灯电流大小之和
D．若电流表无示数，但L2发光且电压表有示数，则可能是L1开路
7．如图所示的电路中，电源电压恒为3V，灯泡L1、L2分别标有“3V 0.75W”和“3V 1.5W”的字样。当开关S闭合时，由于电路故障，只有一个灯泡发光，此时电压表示数为3V，忽略温度对灯丝电阻的影响。下列说法正确的是（　　）
A．可能是灯泡L1短路
B．可能是灯泡L2断路
C．排除故障后闭合开关S，灯泡L1、L2两端的电压之比2∶1
D．排除故障后闭合开关S，电路总功率为0.2W
8．如图所示，将定值电阻R1、R2按甲、乙两图接在电压不同的电路中，已知两图中R1两端的电压相等，乙图中流过R1、R2的电流之比为2：1。下列说法中正确的是（　　）
A．两电阻的阻值之比为R1：R2=2： 1
B．两图中电源的电压之比为U1： U2=3：2
C．两图中流过R2的电流之比为I2甲：I2乙 =3：2
D．两图电路消耗的总功率之比为P甲：P乙=2： 1
9．某款家用电热取暖器有两个档位，它正常工作时，下列说法正确的是（　　）
A．取暖器的电热丝是由电阻率小、熔点高的材料制成
B．“高温”档一定比“低温”档产生的热量多
C．“高温”档一定比“低温”档的工作电阻大
D．连接电热丝的导线比电热丝的电阻小
10．如图所示，电源电压保持不变，电流表量程为0~0.6A，定值电阻R1=5Ω，灯泡L标有“4V 0.4A”字样。当开关S3断开S1和S2闭合时，灯泡L恰好正常发光；当开关S2断开S1和S3闭合时，电流表示数为0.3A。不考虑温度对所有仪器电阻的景响。下列说法中正确的是（　　）
A．电源电压是4V
B．R2的阻值是10Ω
C．灯泡L的电阻值是R2的2倍
D．当开关S2断开S1和S3闭合时，电阻R2消耗的电功率是1.35W
11．如图甲所示，电源电压保持不变，闭合开关S，调节电阻箱。电压表示数与电流表示数关系图像如图乙所示，其中I0是电阻箱阻值为零时的电流，则下列说法正确的是（　　）
A．定值电阻R0阻值大小为I0U0

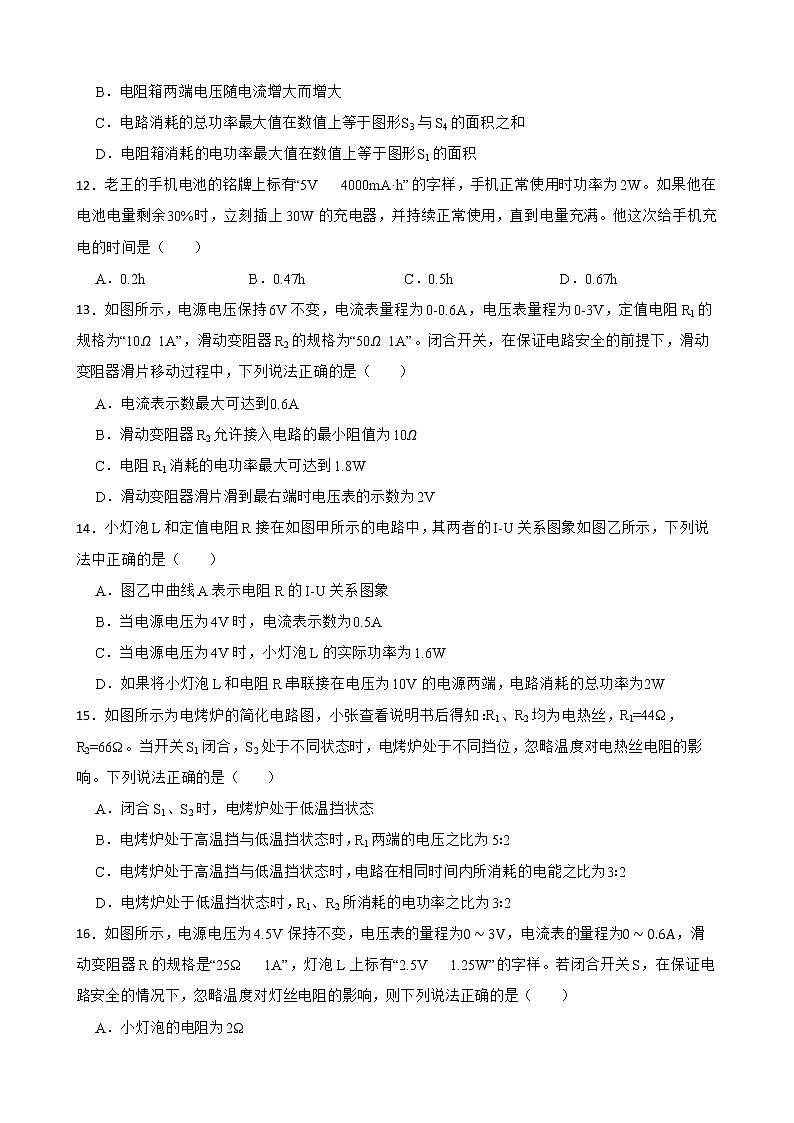

B．电阻箱两端电压随电流增大而增大
C．电路消耗的总功率最大值在数值上等于图形S3与S4的面积之和
D．电阻箱消耗的电功率最大值在数值上等于图形S1的面积
12．老王的手机电池的铭牌上标有“5V 4000mA·h”的字样，手机正常使用时功率为2W。如果他在电池电量剩余30%时，立刻插上30W的充电器，并持续正常使用，直到电量充满。他这次给手机充电的时间是（　　）
A．0.2h B．0.47h C．0.5h D．0.67h
13．如图所示，电源电压保持6V不变，电流表量程为0-0.6A，电压表量程为0-3V，定值电阻R1的规格为“10Ω 1A”，滑动变阻器R2的规格为“50Ω 1A”。闭合开关，在保证电路安全的前提下，滑动变阻器滑片移动过程中，下列说法正确的是（　　）
A．电流表示数最大可达到0.6A
B．滑动变阻器R2允许接入电路的最小阻值为10Ω
C．电阻R1消耗的电功率最大可达到1.8W
D．滑动变阻器滑片滑到最右端时电压表的示数为2V
14．小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图象如图乙所示，下列说法中正确的是（　　）
A．图乙中曲线A表示电阻R的I-U关系图象
B．当电源电压为4V时，电流表示数为0.5A
C．当电源电压为4V时，小灯泡L的实际功率为1.6W
D．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，电路消耗的总功率为2W
15．如图所示为电烤炉的简化电路图，小张查看说明书后得知：R1、R2均为电热丝，R1=44Ω，R2=66Ω。当开关S1闭合，S2处于不同状态时，电烤炉处于不同挡位，忽略温度对电热丝电阻的影响。下列说法正确的是（　　）
A．闭合S1、S2时，电烤炉处于低温挡状态
B．电烤炉处于高温挡与低温挡状态时，R1两端的电压之比为5∶2
C．电烤炉处于高温挡与低温挡状态时，电路在相同时间内所消耗的电能之比为3∶2
D．电烤炉处于低温挡状态时，R1、R2所消耗的电功率之比为3∶2
16．如图所示，电源电压为4.5V保持不变，电压表的量程为0∼3V，电流表的量程为0∼0.6A，滑动变阻器R的规格是“25Ω 1A”，灯泡L上标有“2.5V 1.25W”的字样。若闭合开关S，在保证电路安全的情况下，忽略温度对灯丝电阻的影响，则下列说法正确的是（　　）
A．小灯泡的电阻为2Ω
B．电流表的示数变化范围是0.15∼0.5A
C．滑动变阻器允许调节的阻值范围是5∼25Ω
D．电路消耗的最大总功率为2.7W
17．如图，电源电压不变，定值电阻R1=20Ω，小灯泡L标有“8V 4W”字样（灯丝电阻不变），电流表量程为0~3A。当只闭合开关S，滑动变阻器R2的滑片P从b端滑动到某一位置时，变阻器连入电路中的阻值减小了16Ω，电流表示数增大了0.2A，此时小灯泡恰好正常发光。在保证电路安全的情况下，都正确且无漏选的一组是（　　）
①电源电压为12V
②R2的最大阻值为24Ω
③开关都闭合时，R2的最大功率为28.8W
④在电流表有示数的情况下，电路消耗的总功率最小值为3.6W
A．①② B．①②④ C．①③④ D．①②③④
18．如甲图所示，灯泡L标有“8V 4W”字样，忽略温度对灯丝电阻的影响，滑动变阻器R1标有“50Ω 1A”字样，电压表的量程为0~3V，电流表的量程为0~0.6A，定值电阻R2的电流随电压变化的图像如乙图所示。在保证电路安全和电表不超量程的情况下，当闭合开关S、S1、S2时，通电30s，电路中电流所做的功为120J；当闭合开关S，断开开关S1、S2时，灯泡的实际功率为PL；当闭合开关S1、S2，断开开关S时，定值电阻R2消耗的最小功率为P2。下列说法中（　　）
①灯泡L的电阻为16Ω②电源电压为12V③P2=0.75W④PL=1W
A．只有①④正确 B．只有②③正确
C．只有①②正确 D．只有①③④正确
19．夏季汛期来临，某科技小组设计了一个监测观音湖水位的装置。其原理如图甲，电路中电源电压保持不变，R0为定值电阻；R是竖直放置的长条形电阻片，浮子可带动金属滑杆AP在竖直方向上下移动，AP与R组成滑动变阻器（最大阻值60Ω），当电流表的示数达到某一数值时提醒监测员水位达到警戒值。R接入电路的阻值随水位的变化关系如图乙，电路工作时电压表与电流表变化关系如图丙。则下列说法正确的是（　　）
A．当水位升高时，电压表的示数变大
B．该电路的电源电压是6V
C．该电路工作时的最小总功率是0.3W
D．当水位达到警戒水位时，电流表的示数为0.2A
20．如图所示的电路中，电源电压U保持不变。
①只闭合开关S和S3，调节滑动变阻器的滑片，当电流表的示数为0.2A时，电压表V2的示数为1V；
②只闭合开关S和S2，电压表V1和V2的示数分别为U1和U2，电流表的示数为I1；
③只闭合开关S、S1和S3，将滑片移动到最左端时，电流表的示数为I2，此时电路的功率为P1；保持滑片位置不变，再闭合开关S2，电流表的示数变化了0.2A。此时电路的功率为P2；
已知I1：I2=1：9，U1：U2=1：2，下列说法正确的是（　　）
A．U=6V B．I1=0.1A C．R2=10Ω D．P1：P2=7：9
二、填空题
21．如图所示，是某款储水式“暖手宝”，铭牌上标有“220V 440W”的字样。接入家庭电路正常工作时的电流为　 　A，此时它将　 　能转化为内能，通过　 　（选填“做功”或“热传递”）的方式使手变暖。
22．用电器消耗的电能可用电能表计量。如图所示的电能表应接在　 　V的电路中使用，示数是　 　kW·h。
23．如图所示，甲乙两个透明容器中密封着等量的空气，通电一段时间后　 　（选填“甲”或“乙”）容器连接的U形管液面高度差较大，实验表明：电流通过导体产生的热量跟　 　（选填“电流”或“电阻”）的大小有关；当电流为0.2A时，通电10s甲容器中的电阻产生的热量是　 　J。
24．如图所示的电路中，电源电压U=10V，R1=5Ω，R2=20Ω。只闭合S1时，电路中的工作电流是　 　A；当只闭合S2时电路消耗功率为P，只闭合S1和S3电路消耗功率为P′，则两次功率之比P：P′等于　 　。
25．如图甲所示，电源电压恒定不变，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω。开关闭合后，当滑动变阻器的滑片P移到某一位置时，电压表V1的示数如图乙所示，此时R2的功率为0.8W。则电流表的示数为　 　A，电源电压为　 　V。
26．灯泡L1、L2分别标有“12V 9.6W”和“12V 6W”的字样，通过L1、L2的电流随其电压变化的图像如图甲所示。若将L1、L2并联在12V的电路中，则电路消耗的总功率为　 　W。若将L、L2与滑动变阻器R连接在如图乙所示的电路中，电源电压恒为24V，当开关S接1时，调节滑片，使滑动变阻器的电功率是L1的2倍，L1的电功率为P1；当开关S接2时，调节滑片，使滑动变阻器的电功率是L2的3倍，L2的电功率为P2，则P1：P2 =　 　
27．小明家新购置了一个额定功率为3200W的电热水龙头。经过测试，正常工作时进水温度为20℃，出水温度为45℃，30s内的出水量为800mL，则这800mL水吸收的热量Q=　 　J，电热水龙头的加热效率η=　 　。[c水=4.2×103J/（kg·℃）]
28．如图所示，甲、乙是实验室常用电流表或电压表的位置，电源电压恒定。在甲、乙位置分别接入某种电表，闭合开关S1、S2，两灯均发光，甲、乙两个电表示数之比为1：5；断开S1、S2，在甲、乙位置分别接入另一种电表，然后再只闭合开关S1，两灯均发光，则此时甲、乙两电表示数之比为　 　，灯泡L1与L2的电功率之比为　 　。（忽略温度对灯丝电阻的影响）
三、实验探究题
29．小明在探究“电功率和电压关系”的实验中：
（1）请用笔画线代替导线连接好图A电路，要求：电压表测量L2两端电压；
（2）连好电路后，闭合开关，发现两灯均不发光，电压表示数接近电源电压，则故障可能是 　 　；（写出一种即可）
（3）灯泡工作时，将电能转化为内能和 　 　；
（4）开始实验后，发现两个灯泡的亮度接近，无法比较电功率大小。为了解决这个问题，在提供的器材中，小明选择两个阻值接近的电热丝代替灯泡，又设计了如下三种可行方案：
甲：如图B所示，将电热丝R1和R2分别放入装有等体积水的玻璃瓶内，通电5分钟后，通过温度计示数升高的多少，比较电功率大小；
乙：其他条件不变，仅将甲方案中水换成乙醚；
丙：其他条件不变，仅将甲方案中水换成煤油。
物质
比热容c/J•( kg•℃)-1
密度ρ/（kg•m-3）
导电性
水
4.20×103
1.00×103
不导电
乙醚
2.35×103
0.71×103
不导电
煤油
2.14×103
0.80×103
不导电
你认为以上哪个方案能最明显地比较出电功率的大小？请说明理由。　 　
30．小莉在测量小灯泡的实际电功率实验中，实验器材有：电压恒为3V的电源一个、规格相同的小灯泡两个、电压表一个、电流表一个、滑动变阻器一个、开关一个、导线若干。
（1）小莉设计并连接的实物电路如图甲所示，在闭合开关前，为了确保安全，她应将滑动变阻器的滑片滑到　 　端（选填“左”或“右”）；
（2）小莉闭合开关S，移动滑动变阻器的滑片P，观察到电压表的示数接近3V，电流表的示数几乎为零，请分析电路发生的故障可能是　 　；
（3）小莉排除故障后继续实验，经过多次测量，得到小灯泡的I-U图像如图乙所示，请你结合图像计算当U=2.0V时，小灯泡的实际功率大小为　 　W；
（4）完成上述实验操作后，小莉利用已有的实验器材设计了如图丙所示的电路，闭合开关，待电路稳定后，其中一只灯泡的电阻为　 　Ω。
31．利用所学知识完成下列实验：
（1）小明用如图甲所示实验装置探究电流与电阻的关系，所选择的器材有：电压为6V的电源、规格为“20Ω 1A”的滑动变阻器、三个定值电阻（阻值分别为10Ω、15Ω、20Ω）、电压表、电流表各一个、开关、导线若干。
①检查电路后发现有一根导线连接错误，若此时闭合开关，　 　（填“电压表”或“电流表”）无示数，请在错误的导线上打“×”，并用笔画线代替导线将电路连接正确　 　；
②排除故障后，闭合开关，调节滑动变阻器滑片直到电压表示数为4V时，电流表示数如图乙所示为　 　A，连入电路的定值电阻阻值为　 　Ω；
③保持滑动变阻器滑片位置不动，断开开关，将定值电阻更换为15Ω，再次闭合开关，电压表示数　 　（填“大于”“小于”或“等于”）4V，应向　 　侧调节滑动变阻器滑片，直到电压表示数为4V，读出对应电流值；
④再次更换定值电阻，重复上述实验。根据实验数据绘制了如图丙所示的图象，分析图象得出结论：电压一定时，电流与电阻成　 　比。
（2）小明找到了一个额定电压为1.5V的灯泡，电压为6V的电源，量程为0~3V的电压表，规格为“20Ω 1A”的滑动变阻器，三个定值电阻（阻值分别为10Ω、20Ω和30Ω），设计了如图丁所示的电路，测量灯泡的额定功率。
①将滑动变阻器滑片调节到最大阻值处，闭合开关，调节滑动变阻器滑片，读出电压表示数为　 　V；
②保持滑动变阻器滑片位置不动，将灯泡换成　 　（填“10Ω”“20Ω”或“30Ω”）的定值电阻，读出电压表示数为2.4V；
③则灯泡额定功率P额=　 　W。
32．小杰和小芳在探究“电流产生的热量与哪些因素有关系”的实验中，在两个透明容器中密封等量的空气，各放置一段电阻丝，并连接一个装水的U形管，通过U形管中水面的高度差来判断电阻产生热量的多少。装置的密封性能良好，电源电压为6V。
（1）小杰根据图甲观察到的现象得到“在通电时间和电阻相同时，　 　，电阻产生的热量越多”的结论。
（2）小芳猜想电流产生的热量与电阻大小有关，下列能支持她猜想的现象是(　　)
A．正常工作时，“36V 54W”的灯泡比“12V 6W”的灯泡亮
B．接线板上接入的用电器越多，导线越容易发热
C．电熨斗工作时发热明显，而与之相连的导线却不怎么热
（3）为了验证猜想，小芳选用了5Ω和100Ω的电阻丝进行实验，如图乙所示，请你用笔画线把电路连接完整。　 　闭合开关，她发现较长时间后两个U形管的高度差均不明显，原因是　 　，请你提出改进办法：　 　。
四、计算题
33．如图所示电路，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关，将滑片P移到最右端时，R2两端的电压为5V，电流为0.1A；将滑片P移到另一位置时，R1两端的电压为6V，R2的功率为0.4W。求：
（1）滑动变阻器R2的最大阻值；
（2）电源电压。
34．如图所示，电源电压保持不变，小灯泡规格是“3V 1.5W”，R1=10Ω，滑动变阻器R2上标有“20Ω 1A”，电压表选用3V量程。断开S2，闭合S和S1，当滑片P移到变阻器中点时，小灯泡正常发光。求：
（1）小灯泡正常发光时的电流；
（2）电源电压；
（3）断开S1，闭合S和S2，在保证电路元件安全前提下，电路消耗的最大功率是多少。
35．如图所示的电路中，电源电压恒定为4.5V，灯泡L上标有“2.5V；1.25W”字样（灯丝电阻不变），定值电阻R1阻值为15Ω，滑动变阻器R2的规格为“20Ω；1A”，电流表量程为0~0.6A，电压表量程为0~3V，求：
（1）小灯泡L的电阻；
（2）闭合开关S、断开开关S1、S2，电流表示数为0.3A，此时滑动变阻器R2连入电路的阻值；
（3）闭合开关S、S1、S2，滑动变阻器的滑片滑至最右端，通电1min定值电阻R1产生的热量；
（4）闭合开关S、S1、S2，在确保电路各元件安全的情况下，滑动变阻器R2的最大功率。
36．小明为了控制灯泡的亮度，设计了如图甲所示的电路，已知电源电压恒定不变，灯泡L标有“6V 6W”字样（灯泡电阻不随温度变化），滑动变阻器R最大阻值为20Ω。将滑片P置于a端，闭合开关S，缓慢移动滑片P，当滑片P位于b端时，灯泡恰好正常发光。
（1）求电源电压U；
（2）求灯泡L的电阻；
（3）当电流表的示数为0.3A时，求此时滑动变阻器接入电路的电阻；
（4）将滑动变阻器R连接成如图乙所示电路，电源电压U'=3V，当滑片P位于a、b之间某一位置时（不包括a、b两点），电路消耗的电功率最小，求此最小电功率。
37．如图甲所示的电路，电源电压可调，R为标有“1A”字样的滑动变阻器，a、c为其两个端点，电流表量程为0～3A，电压表量程为0～15V，L1、L2是额定电压均为6V的小灯泡，其电流与电压的关系如图乙所示。求：
（1）L1正常发光时的电阻；
（2）闭合开关S，断开S1、S2，在不损坏电路的情况下，使其中一盏灯正常发光，电压表示数是多少？
（3）闭合开关S、S2，断开S1，将电源电压调至14V，当滑动变阻器滑片P在b点时，小灯泡正常发光，此时Rab：Rbc=1：2，则滑动变阻器的最大阻值是多少欧姆？
（4）若不限制电路中各开关的状态，滑动变阻器滑片P的移动范围为中点位置至最大阻值处；现移动滑片P的同时调节电源电压，使电路中有小灯泡正常发光，其它各元件均安全，每种电路对应的总功率变化范围。
38．商业街移动摊位使用可显示电费的新型插座（如图甲所示）计费，某摊位使用空气炸锅（如图乙所示）烹制食物，如图丙所示是该空气炸锅加热部分的简化电路图，其额定电压为220V，定值电阻R1和R2为发热体，其中R1=40Ω。开关S1、S2、S3的通断可实现高、中、低三个档位的调节（S1、S2不会同时闭合），只闭合S3时为中温档，额定功率为440W。求：
（1）R2的电阻；
（2）高温档正常工作100s，电流通过R1产生的电热；
（3）只有空气炸锅单独工作，表盘示数使用前后如图甲、丁所示，通过表盘显示的数据估算该空气炸锅消耗的电功率（已知商用电费单价为0.75元/kW·h）。
答案解析部分
1．【答案】D
2．【答案】C
3．【答案】B
4．【答案】D
5．【答案】C
6．【答案】D
7．【答案】C
8．【答案】D
9．【答案】D
10．【答案】D
11．【答案】D
12．【答案】C
13．【答案】B
14．【答案】D
15．【答案】B
16．【答案】B
17．【答案】D
18．【答案】A
19．【答案】D
20．【答案】B
21．【答案】2；电；热传递
22．【答案】220；2022.6
23．【答案】甲；电阻；4
24．【答案】2；4：25
25．【答案】0.4；6
26．【答案】15.6；7：3
27．【答案】8.4×104；87.5%
28．【答案】5：4；4：1
29．【答案】（1）
（2）L2断路
（3）光能
（4）在Q、V相同时，乙醚的比热容c和密度ρ的乘积最小，所以Δt最大，即两瓶中温度计升高温度差最大，所以乙方案最明显。
30．【答案】（1）右
（2）小灯泡断路
（3）0.56
（4）6
31．【答案】（1）电流表； 或；0.2；20；小于；右；反
（2）1.5；10Ω；0.45
32．【答案】（1）电流越大
（2）C
（3）；电路中电流太小（或者电阻太大或者电压太低）；将100Ω的电阻丝换为阻值更小的电阻丝（或增大电源电压）
33．【答案】（1）解：由题意可知，闭合开关，将滑片P移到最右端时，R2接入电路中的电阻最大，此时R2两端的电压为5V，电流为0.1A，根据欧姆定律可知，滑动变阻器R2的最大阻值为R大=U2I=5V0.1A=50Ω
答：滑动变阻器R2的最大阻值为50Ω；
（2）解：由电路图可知，R1、R2串联。当滑片在最右端时，根据串联电路电压特点可得，电源电压为U=5V+0.1A×R1①
将滑片P移到另一位置时，电路中的电流为I′=U1′R1=6VR1
由于R2的功率为0.4W，所以此时R2两端的电压为U2′=P2′I′=0.4W6VR1=0.4W×R16V
根据串联电路电压特点可得，此时电源电压为U=6V+0.4W×R16V②
联立①②，解得U=8V。
答：电源电压为8V。
34．【答案】（1）解：小灯泡正常发光时的电流I=PLUL=1.5W3V=0.5A
答：小灯泡正常发光时的电流是0.5A；
（2）解：滑片P移到中点时，小灯泡正常发光，此时电路中的电流是0.5A，此时滑动变阻器两端的电压为U2=I×R22=0.5A×10Ω=5V
所以电源电压U=UL+U2=3V+5V=8V
答：电源电压是8V；
（3）解：断开S1，闭合S和S2，当电压表为3V时，电流最大，电路的功率最大，此时电路中的电流I1=U1R1=3V10Ω=0.3A
电路消耗的最大功率P=UI1=8V×0.3A=2.4W
答：断开S1，闭合S和S2，在保证电路元件安全前提下，电路消耗的最大功率是2.4W。
35．【答案】（1）解：由题意可得，小灯泡的电阻为RL=U额2P额=（2.5V）21.25W=5Ω
答：小灯泡L的电阻为5Ω。
（2）解：闭合开关S，断开S1、S2时，灯泡L与滑动变阻器R2串联，电压表测灯L两端电压，电流表测电路中的电流，所以电路总电阻为R总=UI=4.5V0.3A=15Ω
所以滑动变阻器此时接入电路的电阻为R2=R总−RL=15Ω−5Ω=10Ω
答：滑动变阻器R2连入电路的阻值为10Ω。
（3）解：闭合开关S、S1、S2时，R1与R2并联，灯泡L和电压表被短接，所以此时R1两端的电压为U1=U=4.5V
根据欧姆定律可得，R1所在支路的电流为I1=U1R1=4.5V15Ω=0.3A
所以通电1min定值电阻R1产生的热量为Q1=I12R1t=(0.3A)2×15Ω×60s=81J
答：通电1min定值电阻R1产生的热量为81J。
（4）解：因为电流表量程为0~0.6A，所以干路中的电流最大为0.6A，又因为R1所在支路的电流为0.3A，所以R2所在支路允许通过的最大电流为I2max=Imax−I1=0.6A−0.3A=0.3A
