初中第三章 光和眼睛综合与测试单元测试综合训练题

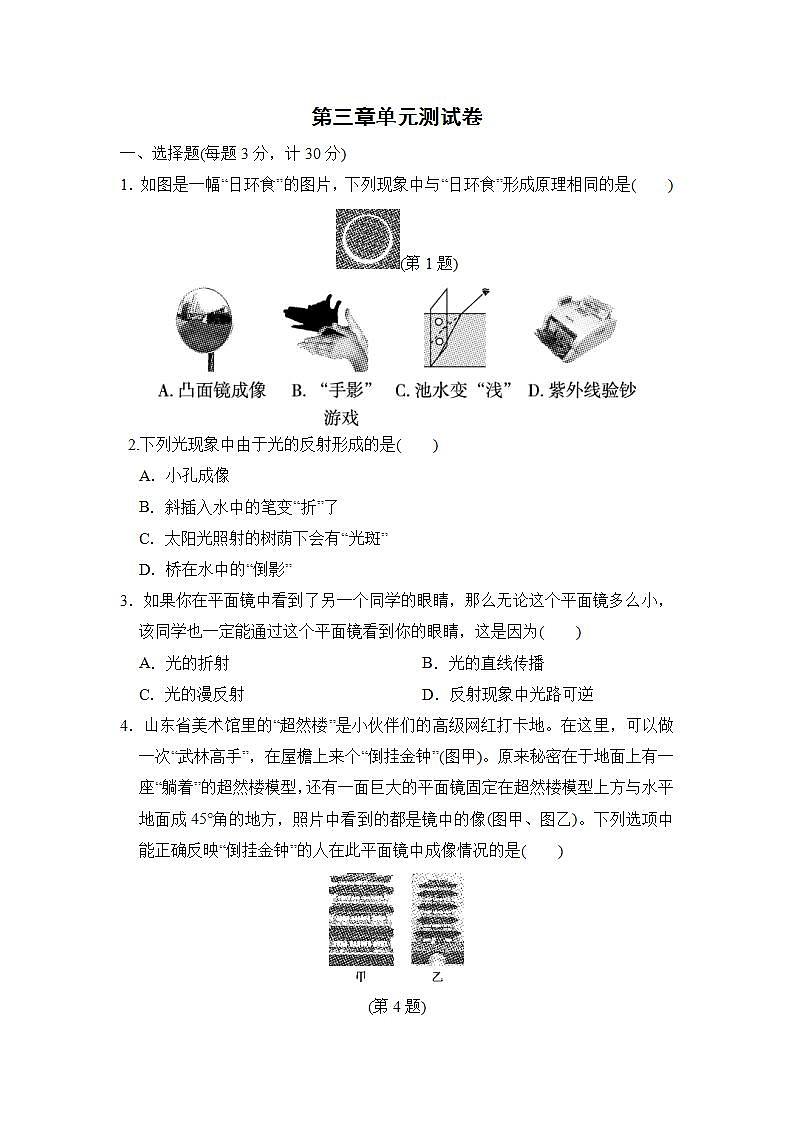

第三章单元测试卷

一、选择题(每题3分，计30分)

1．如图是一幅“日环食”的图片，下列现象中与“日环食”形成原理相同的是(　　)

(第1题)

 2.下列光现象中由于光的反射形成的是(　　)

A．小孔成像

B．斜插入水中的笔变“折”了

C．太阳光照射的树荫下会有“光斑”

D．桥在水中的“倒影”

3．如果你在平面镜中看到了另一个同学的眼睛，那么无论这个平面镜多么小，该同学也一定能通过这个平面镜看到你的眼睛，这是因为(　　)

A．光的折射   B．光的直线传播

C．光的漫反射   D．反射现象中光路可逆

4．山东省美术馆里的“超然楼”是小伙伴们的高级网红打卡地。在这里，可以做一次“武林高手”，在屋檐上来个“倒挂金钟”(图甲)。原来秘密在于地面上有一座“躺着”的超然楼模型，还有一面巨大的平面镜固定在超然楼模型上方与水平地面成45°角的地方，照片中看到的都是镜中的像(图甲、图乙)。下列选项中能正确反映“倒挂金钟”的人在此平面镜中成像情况的是(　　)

(第4题)

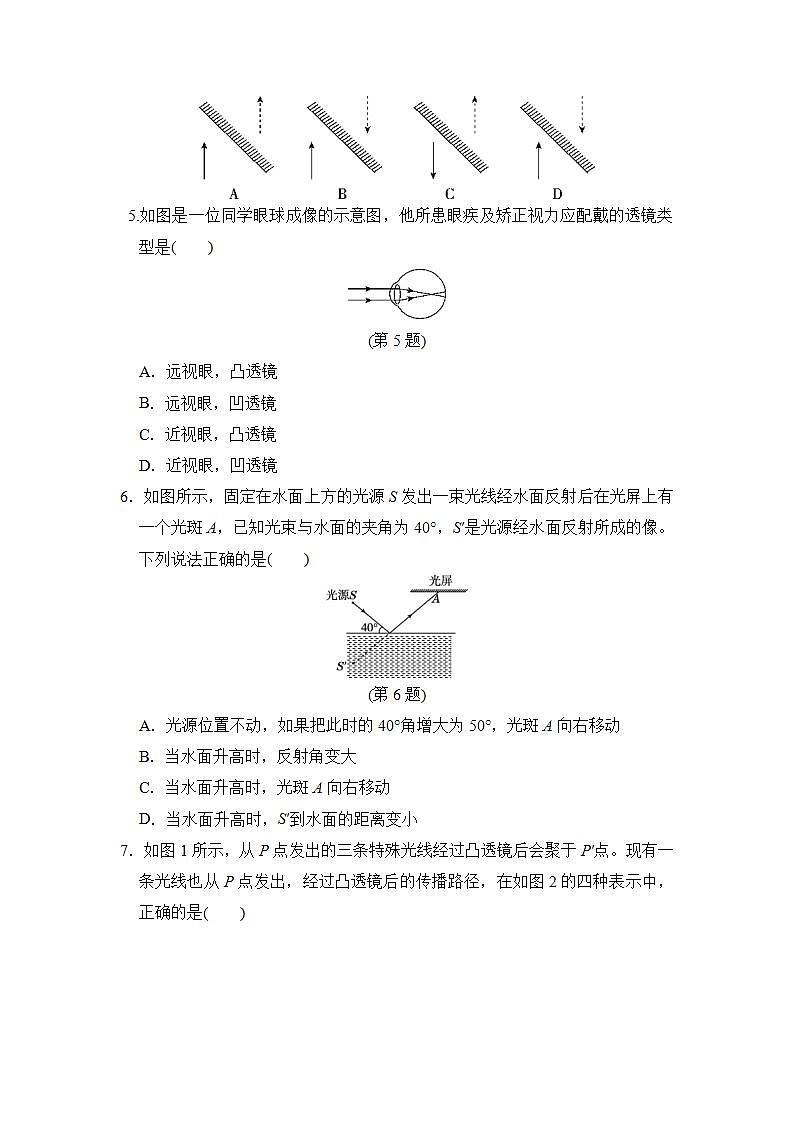

 5.如图是一位同学眼球成像的示意图，他所患眼疾及矫正视力应配戴的透镜类型是(　　)

(第5题)

A．远视眼，凸透镜

B．远视眼，凹透镜

C．近视眼，凸透镜

D．近视眼，凹透镜

6．如图所示，固定在水面上方的光源S发出一束光线经水面反射后在光屏上有一个光斑A，已知光束与水面的夹角为40°，S′是光源经水面反射所成的像。下列说法正确的是(　　)

(第6题)

A．光源位置不动，如果把此时的40°角增大为50°，光斑A向右移动

B．当水面升高时，反射角变大

C．当水面升高时，光斑A向右移动

D．当水面升高时，S′到水面的距离变小

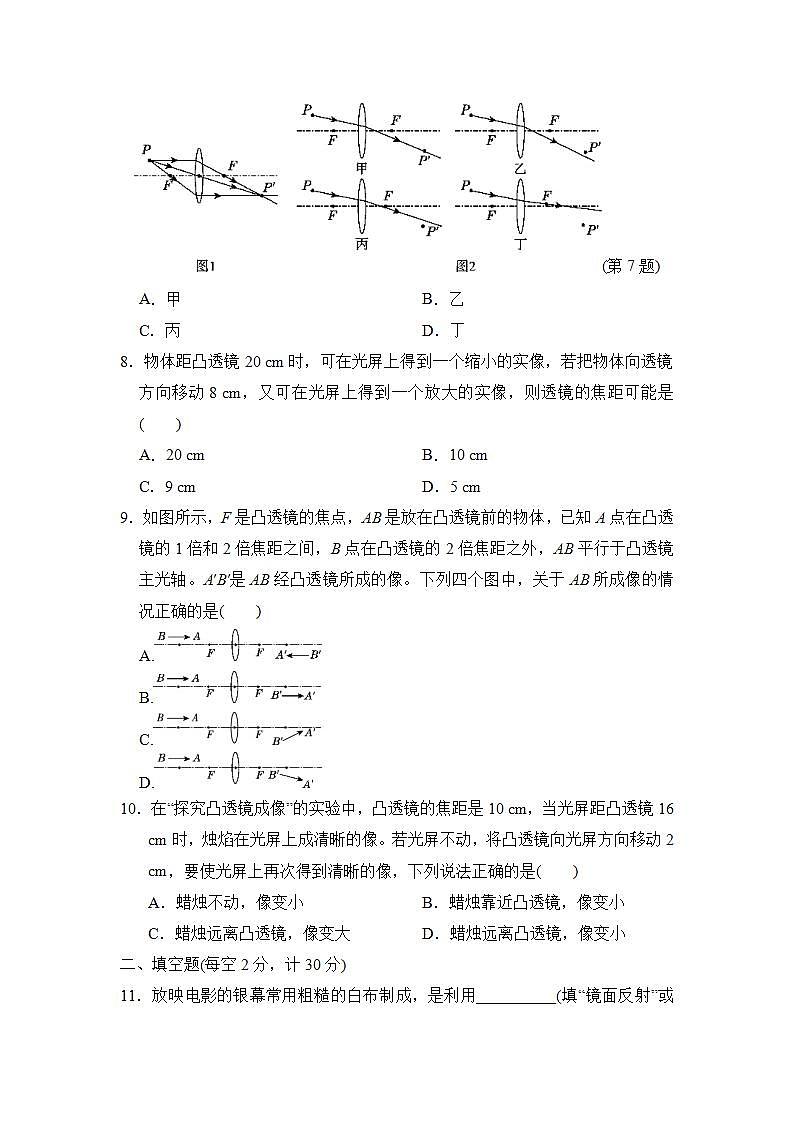

7．如图1所示，从P点发出的三条特殊光线经过凸透镜后会聚于P′点。现有一条光线也从P点发出，经过凸透镜后的传播路径，在如图2的四种表示中，正确的是(　　)

(第7题)

A．甲   B．乙

C．丙   D．丁

8．物体距凸透镜20 cm时，可在光屏上得到一个缩小的实像，若把物体向透镜方向移动8 cm，又可在光屏上得到一个放大的实像，则透镜的焦距可能是(　　)

A．20 cm   B．10 cm

C．9 cm   D．5 cm

9．如图所示，F是凸透镜的焦点，AB是放在凸透镜前的物体，已知A点在凸透镜的1倍和2倍焦距之间，B点在凸透镜的2倍焦距之外，AB平行于凸透镜主光轴。A′B′是AB经凸透镜所成的像。下列四个图中，关于AB所成像的情况正确的是(　　)

A.

B.

C.

D.

10．在“探究凸透镜成像”的实验中，凸透镜的焦距是10 cm，当光屏距凸透镜16 cm时，烛焰在光屏上成清晰的像。若光屏不动，将凸透镜向光屏方向移动2 cm，要使光屏上再次得到清晰的像，下列说法正确的是(　　)

A．蜡烛不动，像变小 B．蜡烛靠近凸透镜，像变小

C．蜡烛远离凸透镜，像变大   D．蜡烛远离凸透镜，像变小

二、填空题(每空2分，计30分)

11．放映电影的银幕常用粗糙的白布制成，是利用__________(填“镜面反射”或“漫反射”)使剧场中各处的观众都能看到画面。汽车的后视镜用凸面镜制成，对光线有________作用，可以扩大视野。

12．如图所示是南昌海昏侯博物馆“刘充国印”的展台，透过上方镜能看到放大的印章，这属于光的________现象；通过下方镜能看到印章底部的字，这属于光的________现象。

(第12题)

13. 如图所示为光从空气射向玻璃时发生折射的光路图。由图可知，入射光线是________，折射角是________度，界面的________(填“上”“下”“左”或“右” )侧是空气。

(第13题)

14. 某小组用如图所示的装置研究光的折射规律，激光笔射出的光从空气中斜射入半圆形玻璃砖。图中的折射角是________度，当入射角增大时，折射角将________(填“增大”“减小”或“不变” )。在光屏上看到折射光线的亮度________(填“大于”“等于”或“小于” )入射光线的亮度。

(第14题)

15.(1)图中的杯子实际装有________颗小球。图中较靠上的两颗小球是由于光的________(填“反射”或“折射”)形成的________(填“实像”或“虚像”)。

(2)图中较靠下的两颗小球的直径________(填“大于”“小于”或“等于”)小球的实际直径，这是因为杯子与水的共同作用相当于________(填“投影仪”或“放大镜”)。

(第15题)

三、作图题(2题，每题7分，计14分)

16．如图，光源S发出的一束光经墙上的平面镜反射后，射入游泳池中，刚好被正在游泳的小明看到。请完成光路图。

(第16题)

17．如图所示，凹透镜的主光轴处于水平位置，F是其焦点，平面镜与水平方向成45°夹角，请画出竖直激光束AO经平面镜反射，再经凹透镜折射的光路图。

(第17题)

 四、探究题(每空2分，计26分)

18．为完成“探究平面镜成像特点”的实验，小芳选择了如图所示的实验装置。

(第18题)

(1)小芳用玻璃板代替平面镜的目的是________________。

(2)小芳把点燃的蜡烛A放在玻璃板前，还要在玻璃板的后面放一支外形相同但没有点燃的蜡烛B，小芳应在________(填“A”或“B”)蜡烛一侧观察玻璃板中的像。

(3)若蜡烛以0.01 m/s的速度向玻璃板靠近，此过程中蜡烛在玻璃板中的像相对蜡烛的速度是________m/s，像的大小________(填“变大”“变小”或“不变”)。

(4)移去蜡烛B，在其原位置放置一块光屏，光屏上不能得到蜡烛A的像，说明平面镜所成的像是________(填“实像”或“虚像”)。

(5)实验中，发现在水平桌面上无论怎样移动蜡烛B，都与蜡烛A的像无法完全重合，原因可能是________。

(6)如图所示，仅将玻璃板由图中甲的位置水平向右平移至乙的位置，蜡烛A的成像情况是________(填字母代号)。

A．蜡烛成像仍在B处

B．蜡烛成像在B处右侧

C．蜡烛无法通过玻璃板成像

19．小林用图甲装置来探究凸透镜成像的规律。

(第19题)

(1)实验前，应调整烛焰和光屏的中心在凸透镜的________上。

(2)当蜡烛、凸透镜和光屏处于图甲所示位置时，恰好在光屏上成清晰的像，所成的像是________(填“正立”或“倒立”)的________(填“实”或“虚”)像。

(3)保持凸透镜位置不变，将图甲中蜡烛和光屏的位置互换，此时光屏上所成像的特点与________(填“照相机”“放大镜”或“投影仪”)相同。

(4)小林进行了进一步探究：如图乙所示，凸透镜的焦距为10 cm，保持光屏位置不变，让蜡烛和凸透镜分别以2 cm/s和1 cm/s的速度，从图示位置同时匀速向左运动，经过________s，光屏上成清晰、________(填“放大”“等大”或“缩小”)的像。

答案

一、1.B　2.D　3.D　4. D　5.D　6.D　7.A

8．C　点拨：当u＝20 cm时，成缩小的实像，20 cm＞2f，可得f＜10 cm；若把物体向透镜方向移动8 cm，则物距为20 cm－8 cm＝12 cm，成放大的实像，f＜12 cm＜2f，则6 cm＜f＜12 cm。综上所述，6 cm＜f＜10 cm。

9．D　

10．D　点拨：根据题意，将凸透镜向光屏方向移动了2 cm，即像距减小了，根据凸透镜成实像时物距和像距的变化规律知，此时应增大物距。

二、11.漫反射；发散　12. 折射；反射

13. CO；30；左　点拨：由反射角等于入射角可知，CO、OA应是入射光线和反射光线，则PQ为法线，MN为界面，而入射光线和折射光线分居法线的两侧，故OB是折射光线，CO是入射光线。由题图可知，入射角为60°，折射角为30°，折射角小于入射角，故界面的左侧是空气，右侧是玻璃。

14. 30；增大；小于

15. (1)2；折射；虚像　(2)大于；放大镜

三、16.解：如图所示。

(第16题)

17.解：如图所示。

(第17题)

四、18.(1)便于确定像的位置　(2)A　(3)0.02；不变

(4)虚像　(5)玻璃板与桌面不垂直　(6)A

19. (1)主光轴　

(2)倒立；实　

(3)照相机　

(4)5；等大

点拨：(3)保持凸透镜位置不变，将题图甲中蜡烛和光屏的位置互换，此时物距大于像距，成倒立、缩小的实像。

(4)由题图乙可知，物距u＝15 cm，像距v＝15 cm，

保持光屏位置不变，让蜡烛和凸透镜分别以2 cm/s和1 cm/s的速度，同时匀速向左运动，则t秒时，物距u′＝15 cm＋(2 cm/s－1 cm/s)×t＝15 cm＋1 cm/s×t，

像距v′＝15 cm＋1 cm/s×t，

此时，物距等于像距，由凸透镜成像规律可知，此时成倒立、等大的实像，

u′＝v′＝2f＝20 cm，即15 cm＋1 cm/s×t＝20 cm，解得t＝5 s。
