根据11.2 所学的电阻公式，如果把两个电阻R1、R2 串联（或并联）后 看成一个电阻，这个电阻跟原来相比是变大还是变小？
串联电路中的电流处处相等
并联电路的总电流等于各支路电流之和
相同时间内流过每个电阻的电荷量相等
串联电路两端的总电压等于各部分电路两端电压之和
并联电路的总电压与各之路电压相等
串、并联电路中的电阻——串联电路
串、并联电路中的电阻——并联电路
如图所示，A、B间电压恒为U，当滑动变阻器的滑片P逐渐向上端移动的过程中，灯泡两端的电压( )A. 一直为UB. 一直为0C. 逐渐增大到UD. 逐渐减小到0
在如图所示电路中，R2=2R1，电路两端电压恒定，当S断开时，电流表的读数为0.5A，电压表的读数为4V，则当S闭合时，电流表和电压表的读数分别为( )A. 1.5A，6VB. 0.75A，4VC. 1.5A，0VD. 0A，6V
电压表和电流表的电路结构
敏电流表一般指灵敏电流计。灵敏电流计是供学生实验或实验室检查直流电路中微弱的电流或微小电压用的，它是一种高灵敏度的磁电式仪表，可以测量10-7～10-12A的微小电流
可以改装测量大电流或电压吗？
电压表和电流表的电路结构——电流表
电压表和电流表的电路结构——电压表
一个表头的内阻Rg 为30 Ω，满偏电流Ig 为1 mA。要把它改装为量程0〜0.6 A 的电流表，需要并联多大的电阻？改装后电流表的内阻是多少？
解：通过电阻R 的电流 IR＝I－Ig＝（0.6－0.001）A ＝ 0.599 A
1. 串联电路 并联电路
根据11.2 所学的电阻公式，如果把两个电阻R1、R2 串联（或并联）后 看成一个电阻，这个电阻跟原来相比是变大还是变小？
串联电路中的电流处处相等
并联电路的总电流等于各支路电流之和
相同时间内流过每个电阻的电荷量相等
串联电路两端的总电压等于各部分电路两端电压之和
并联电路的总电压与各之路电压相等

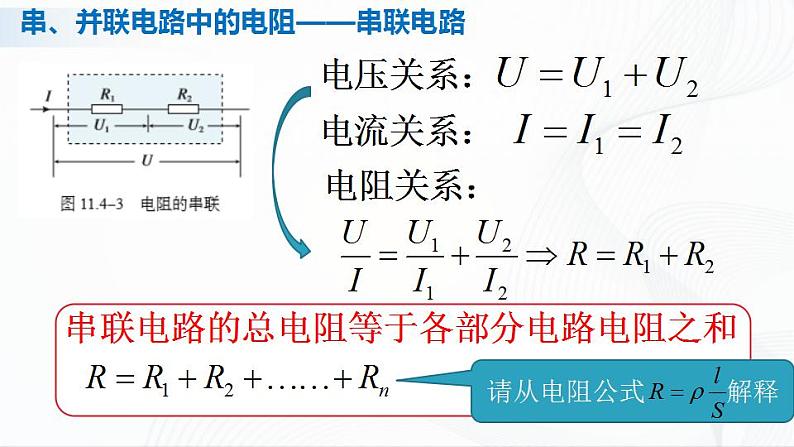

串、并联电路中的电阻——串联电路
串、并联电路中的电阻——并联电路
如图所示，A、B间电压恒为U，当滑动变阻器的滑片P逐渐向上端移动的过程中，灯泡两端的电压( )A. 一直为UB. 一直为0C. 逐渐增大到UD. 逐渐减小到0
在如图所示电路中，R2=2R1，电路两端电压恒定，当S断开时，电流表的读数为0.5A，电压表的读数为4V，则当S闭合时，电流表和电压表的读数分别为( )A. 1.5A，6VB. 0.75A，4VC. 1.5A，0VD. 0A，6V
电压表和电流表的电路结构
敏电流表一般指灵敏电流计。灵敏电流计是供学生实验或实验室检查直流电路中微弱的电流或微小电压用的，它是一种高灵敏度的磁电式仪表，可以测量10-7～10-12A的微小电流
可以改装测量大电流或电压吗？
电压表和电流表的电路结构——电流表
电压表和电流表的电路结构——电压表
一个表头的内阻Rg 为30 Ω，满偏电流Ig 为1 mA。要把它改装为量程0〜0.6 A 的电流表，需要并联多大的电阻？改装后电流表的内阻是多少？
解：通过电阻R 的电流 IR＝I－Ig＝（0.6－0.001）A ＝ 0.599 A
1. 串联电路 并联电路
