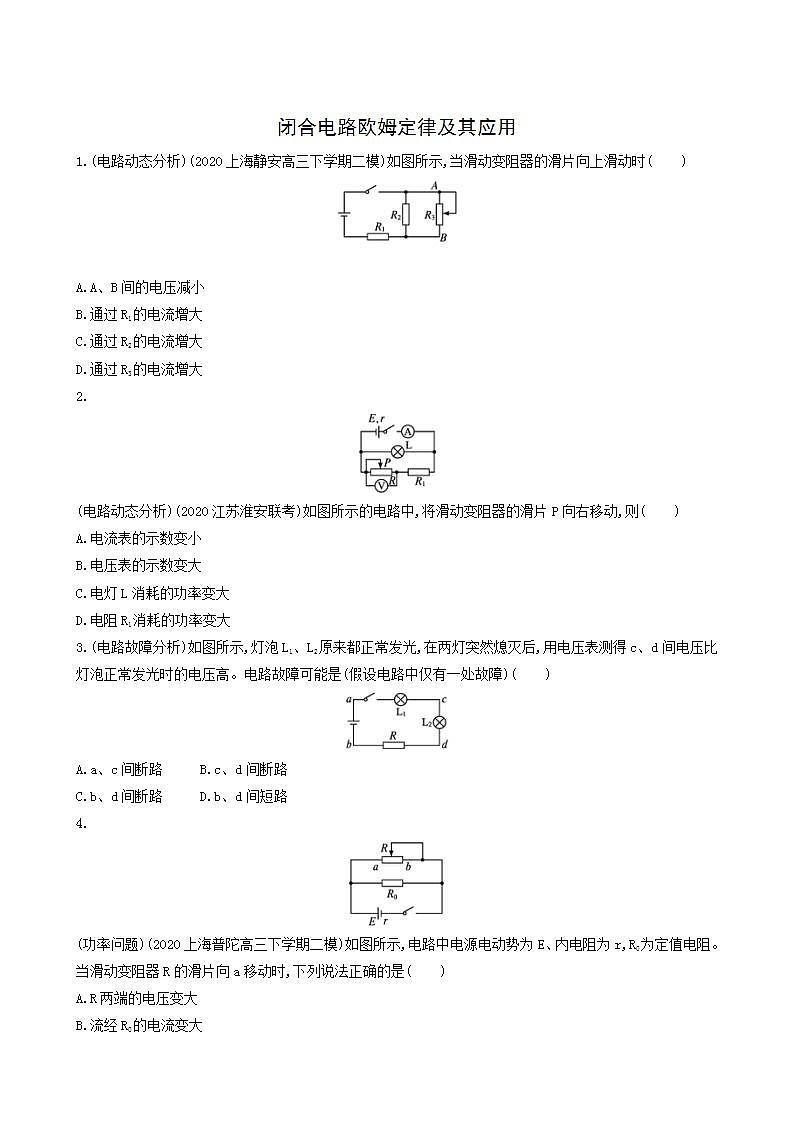

闭合电路欧姆定律及其应用1.(电路动态分析)(2020上海静安高三下学期二模)如图所示,当滑动变阻器的滑片向上滑动时(　　)　　　　　　　　　　　　　　　　A.A、B间的电压减小B.通过R1的电流增大C.通过R2的电流增大D.通过R3的电流增大2.(电路动态分析)(2020江苏淮安联考)如图所示的电路中,将滑动变阻器的滑片P向右移动,则(　　)A.电流表的示数变小B.电压表的示数变大C.电灯L消耗的功率变大D.电阻R1消耗的功率变大3.(电路故障分析)如图所示,灯泡L1、L2原来都正常发光,在两灯突然熄灭后,用电压表测得c、d间电压比灯泡正常发光时的电压高。电路故障可能是(假设电路中仅有一处故障)(　　)A.a、c间断路 B.c、d间断路C.b、d间断路 D.b、d间短路4.(功率问题)(2020上海普陀高三下学期二模)如图所示,电路中电源电动势为E、内电阻为r,R0为定值电阻。当滑动变阻器R的滑片向a移动时,下列说法正确的是(　　)A.R两端的电压变大 B.流经R0的电流变大C.电源总功率变小 D.电源内部消耗功率变大5.(含电容器电路的分析)(2020北京东城高三下学期一模)如图所示电路中,电源电动势为E,内阻为r,电容器的电容为C,定值电阻的阻值为R。开关闭合前电容器不带电。闭合开关,待电路稳定后(　　)A.通过电源的电流为零B.定值电阻两端的电压等于EC.电路消耗的电功率等于D.电容器所带电荷量为6.(电源的功率问题)如图,直线A为电源的U-I图线,直线B和C分别为电阻R1、R2的U-I图线。现用该电源分别与R1、R2组成闭合电路。由图像一定能确定的是(　　)A.电阻R1
