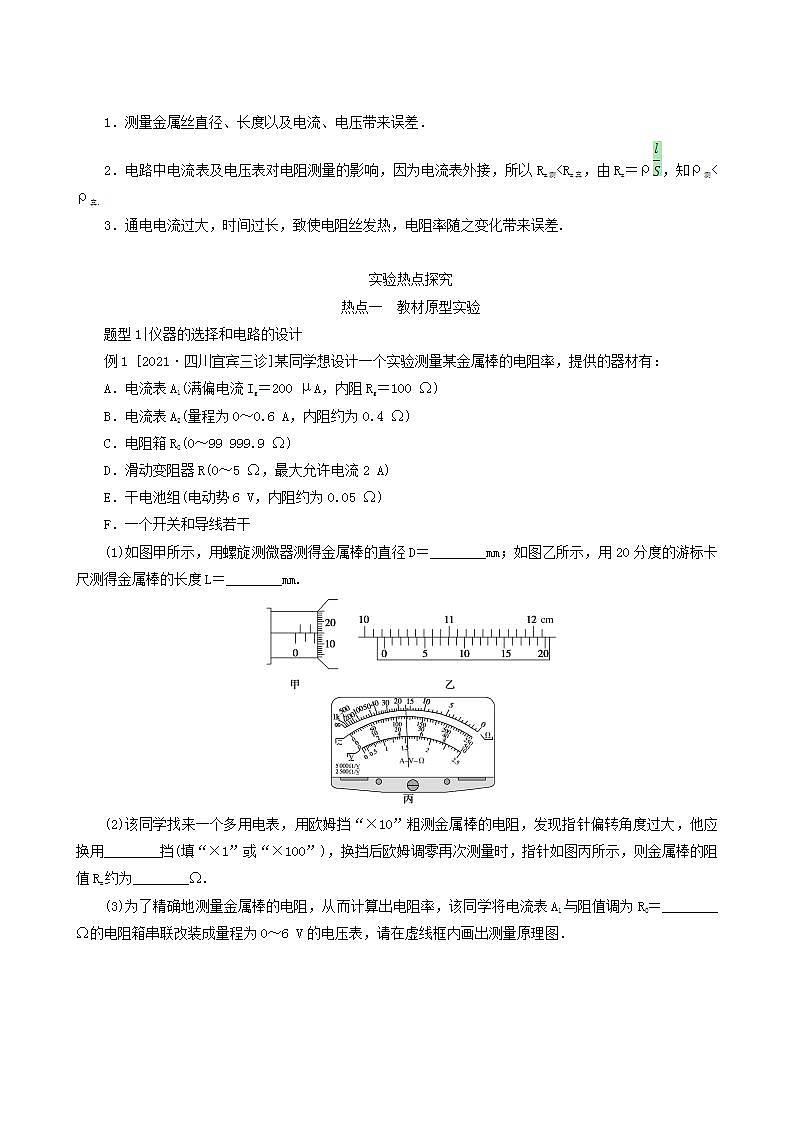

实验八 测定金属的电阻率实验溯本求源●注意事项1.游标卡尺的读数:若用x表示由主尺上读出的整毫米数,K表示从游标尺上读出与主尺上某一刻线对齐的游标格数,则记录结果表达为(x+K×精确度) mm.2.螺旋测微器的读数:方法:固定刻度数mm+可动刻度数(估读一位)×0.01 mm.3.先测直径,再连电路:为了方便,测量直径时应在金属丝连入电路之前测量.4.电流表外接法:本实验中被测金属丝的阻值较小,故采用电流表外接法.5.电流控制:电流不宜过大,通电时间不宜过长,以免金属丝温度过高,导致电阻率在实验过程中变大.●误差分析1.测量金属丝直径、长度以及电流、电压带来误差.2.电路中电流表及电压表对电阻测量的影响,因为电流表外接,所以Rx测,可知电压表的分流较小,所以电流表采用外接法,连接电路如图所示.(3)根据图象可知x=0时Ra+Rb=48.0 Ω,当x=0.3 m时Rb=39.0 Ω,所以导线a的电阻为Ra=9.0 Ω;根据电阻定律R=ρ可知Ra=9.0 Ω=ρa、Rb=39.0 Ω=ρb,可知<1,所以导线a的电阻率小于导线b的电阻率;测量导线的电阻率,需要测量导线的横截面积,所以需要使用螺旋测微器测量导线的直径,从而求得横截面积.答案:(1)×10 短接 50(2)电路图见解析 (3)9.0 小于 螺旋测微器例3 解析:(1)由图甲根据欧姆定律有(R+RA1)I1=(Rx+RA2)I2,整理可得R=·I2(Rx+RA2)-RA1,由此可知,要求得Rx的值,除了需要求出图乙所示图象的斜率,还需要知道A2的内阻,又实验时通过A2的电流控制在0.20 A,故A2应选用C;由图乙可知A1示数的倒数最小值为4,则通过A1的电流最大值为0.25 A,故A1的量程应选0~0.3 A,故A1选择D.(2)由R=·I2(Rx+RA2)-RA1可知,R图象的斜率k=I2(Rx+RA2),可由此求出未知电阻的阻值,在图乙所示图象上取两个距离较远的点,如(6 A-1,15 Ω)和(12 A-1,40 Ω),可求得图象的斜率k= V= V,即I2(Rx+RA2)= V,代入I2、RA2的数据解得Rx=11 Ω,由图象的纵截距可得电流表A1的内阻RA1=10 Ω.答案:(1)D C (2)11 10例4 解析:(1)根据半偏法测电阻的原理可知,实验中必须明确R1的阻值大小,R1必须选R0;此电路测电流表内阻,要求R的阻值远大于电流表内阻,故R应选滑动变阻器甲,为使电流表读数尽量准确,电源应选电动势较大的E2.(2)根据闭合电路的欧姆定律及电路特点可得,只合上S1,调节R使电流表指针满偏时有Ig=,再合上S2,调节R1使电流表指针半偏时,电路中的总电流I=>Ig.通过R1的电流I1>Ig,根据并联电路的特点知rg>R1,若认为内阻rg=R1,则结果与真实值相比偏小.答案:(1)R0 滑动变阻器甲 E2 (2)偏小例5 解析:(1)正常工作时电压为额定电压,故有P=,所以R==1 210 Ω;灯泡在正常工作时发热,灯丝电阻率增大,电阻增大,因而用欧姆挡测量时阻值应小于正常工作时的电阻值.(2)应用等效法.因电阻箱的最大阻值小于灯泡正常工作的电阻值,故应串联一定值电阻,电路原理图如图所示.答案:(1)1 210 小于 (2)见解析图练2 解析:(1)①为保护电压表,闭合开关前,应将滑动变阻器的滑片P调至图中的A端,使电压表示数为零;②将S2拨至“2”,保持滑动变阻器滑片P的位置不变,调节电阻箱的阻值,使电压表指针再次满偏,则此时Rx的阻值等于电阻箱的阻值,即Rx=R1.(2)由于电阻Rx的阻值约几百欧,为减小实验误差,滑动变阻器应选R2.答案:(1)①A ②R1 (2)R2练3 解析:(1)伏安法测电阻的电路图分为电流表内接法和外接法,电压表跨接在O、Q两点为内接法,所得结果Rx测=Rx+RA;电压表跨接在O、P两点为外接法,所得结果为Rx与RV并联的总阻值,小于Rx的真实值.由图(b)可知,图线Ⅰ的斜率kⅠ大于图线Ⅱ的斜率kⅡ,即测量值RⅠ测>RⅡ测,故图线Ⅰ对应电流表内接法,电压表跨接在O、Q两点;图线Ⅱ对应电流表外接法,电压表跨接在O、P两点.(2)Rx的阻值为几十欧姆,属于大电阻,故用电流表内接法(即电压表应跨接在O、Q两点)得到的结果更准确,即由图线Ⅰ得到的结果更接近待测电阻的真实值,由图(b)可知,Rx测=≈50.5 Ω.(3)第(2)问中用内接法,故有Rx测=Rx+RA,修正后待测电阻阻值Rx=Rx测-RA=50.5 Ω-0.5 Ω=50.0 Ω.答案:(1)O、P (2)Ⅰ 50.5 (3)50.0练4 解析:(1)此实验的实验原理类比于半偏法测电表内阻的实验,电压表所在支路的总电压应该尽量不变化,故滑动变阻器应选最大阻值小的即选R1.(3)近似认为电压表所在支路的总电压不变,且流过电压表与电阻箱的电流相等,由串联分压特点知=,则RV=4R=2 520 Ω.(4)因电压表是由一个表头和电阻串联构成,表头允许的最大电流不会因此改变,则由欧姆定律可知,I满== A≈1 mA.答案:(1)R1 (2)如图所示 (3)2 520 (4)D例6 解析:(1)本实验的目的是对电流表进行扩大量程的改装,故应将定值电阻R与微安表并联.实物连线如答图所示.(2)当标准毫安表示数为16.0 mA时,微安表示数为0.16 mA,故当微安表指针满偏时,测量的电流值应为25 mA,选项C正确.(3)出现上述现象的原因可能有两个:一个是并联电阻R偏小;二是微安表内阻测量值偏小.故选A、C.(4)设微安表内阻为R0,满偏电流为I0,改装成量程为I的电流表时并联电阻R=R0,故I=25 mA与I′=20 mA对应的并联电阻的关系为R′=R,代入数值得k==.答案:(1)连线如图所示(2)C (3)AC (4)练5 解析:(1)由题意知改装的欧姆表的中值电阻即内阻为15 kΩ,即R0+rg+r+R=15 kΩ,故R=15 kΩ-14 kΩ-98.5 Ω-1.5 Ω=900 Ω.由于滑动变阻器接入电路中的阻值大于R2的最大阻值,故只能选用R1.(2)由闭合电路的欧姆定律有:1.5 V=25 μA×(Ra+15 kΩ),1.5 V=75 μA×(Rb+15 kΩ),解得Ra=45 kΩ,Rb=5 kΩ.(3)红、黑表笔短接,进行欧姆调零.由图得电阻箱的读数为3×10 kΩ+5×1 kΩ+0×100 Ω+0×10 Ω+0×1 Ω+0×0.1 Ω=35 000.0 Ω.答案:(1)连线如图 900 R1(2)45 5 (3)0 35 000.0U2/V0.501.021.542.052.55I2/mA20.040.060.080.0100.0实验目的测量电流表的内阻测量电压表的内阻电路图(R0≫RA)(电源内阻不计)操作步骤①滑动变阻器R0的滑片调至最下端;②断开开关S2、闭合开关S1,调节滑动变阻器R0,使电流表满偏,示数为I0;③保持R0接入电路的阻值不变,闭合S2,调节电阻箱R,使电流表示数为;④读出电阻箱R的阻值,可得RA=R.①将电阻箱R的阻值调到最大;②闭合开关S,调节电阻箱阻值为R1时,测得电压表示数为U1;③调节电阻箱阻值为R2,使电压表示数为;④由以上可得RV=R2-2R1.
