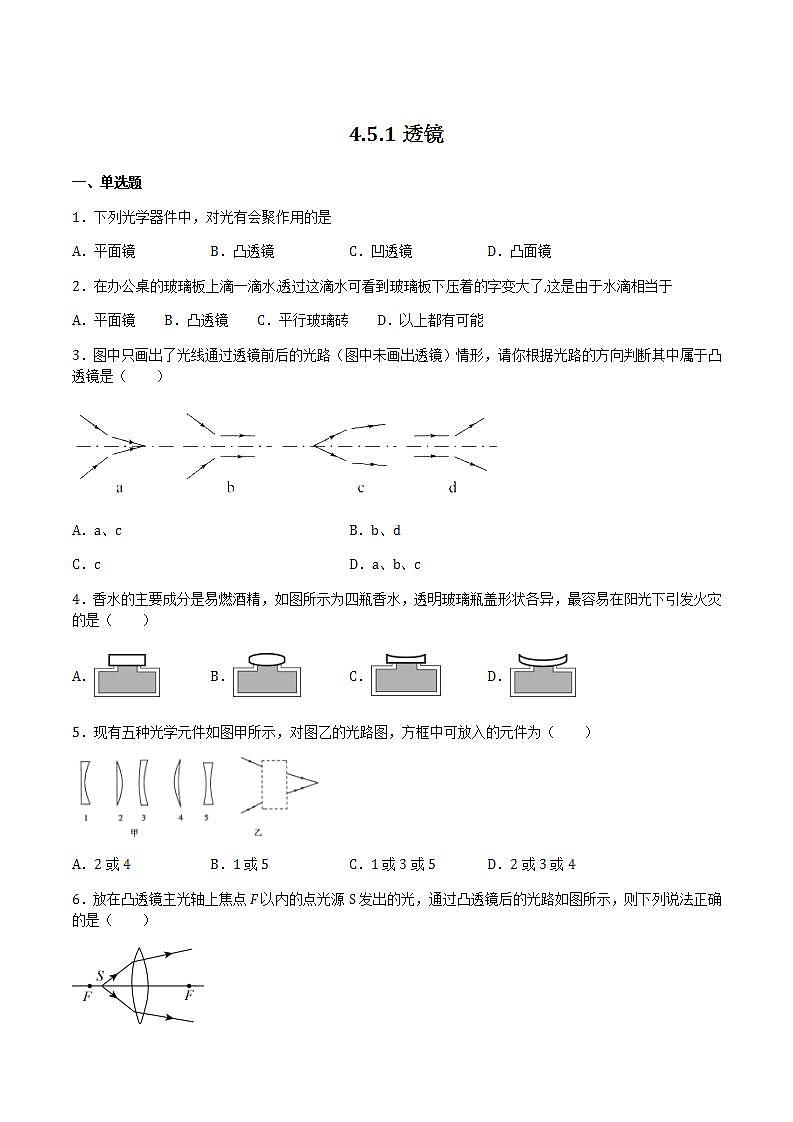

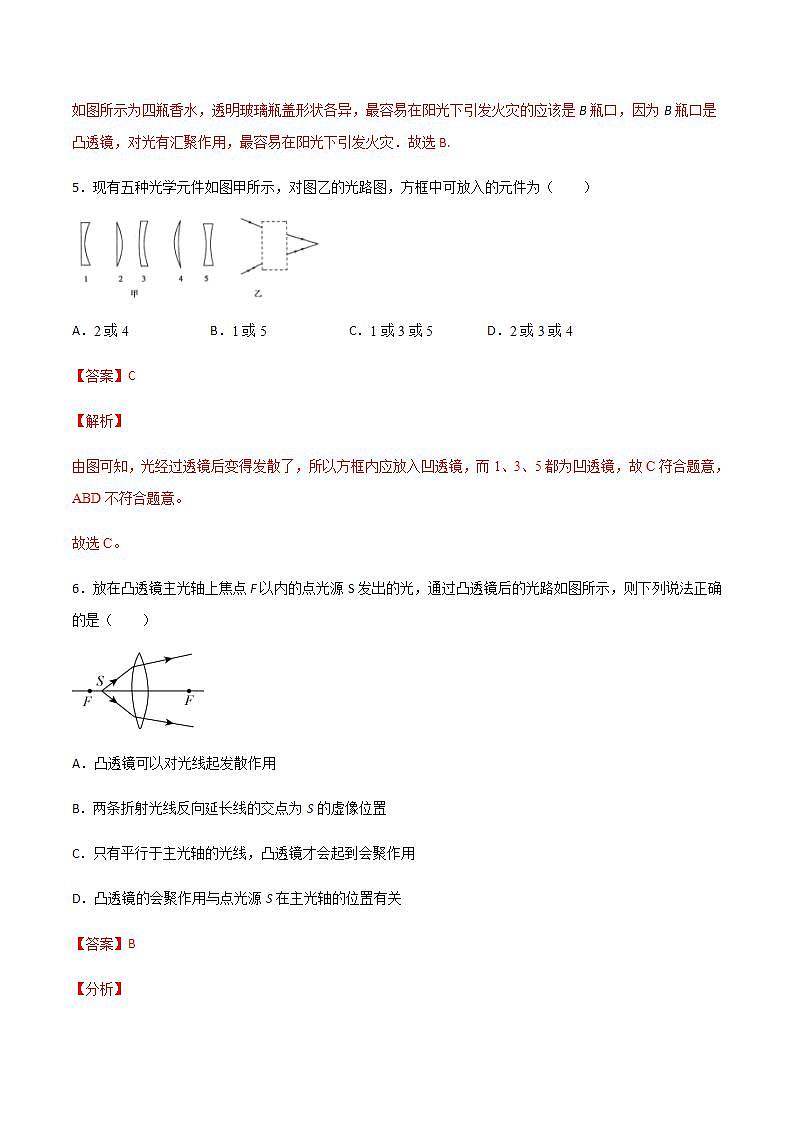

这是一份初中物理沪科版八年级全册第五节 科学探究：凸透镜成像作业课件ppt，文件包含451透镜备课件上好课2021-2022学年八年级物理上册同步备课系列沪科版pptx、451透镜备作业解析版docx、451透镜备作业原卷版docx等3份课件配套教学资源，其中PPT共30页， 欢迎下载使用。

透镜是利用光的折射原理制成的光学器件。
凸透镜中央厚、边缘薄，（如放大镜）
凹透镜中央薄、边缘厚，（如近视镜片）
3.透镜的光心与主光轴
主光轴：透镜上通过两个球心的直线叫做主光轴。
光心：每个透镜上主光轴上都有一个特殊的点，凡 是通过该点的光，其传播方向不改变，这个 点叫做光心。
通过透镜光心的光线，它的传播方向不改变。
凸透镜对光有会聚作用，所以凸透镜又叫会聚透镜.
会聚：折射光线相对入射光线，更加靠近主光轴。注意：①凸透镜对所有光线都有会聚作用，但折射光线不一 定都会会聚在一点上。②平行光通过凸透镜后一定会会聚在一点上。③会聚光线通过凸透镜后会提前会聚在一点上。④发散光线通过凸透镜后可能成发散光线、平行光线、 会聚光线。
发散：折射光线相对入射光线，更加远离主光轴。注意：①凹透镜对所有光线都有发散作用，但折射光线不一 定都会成发散光线，可能是延迟相交。②平行光通过凹透镜后一定会成发散光线。③发散光线通过凹透镜后一定会更加发散。④会聚光线通过凸透镜后可能是会聚光线、平行光线、 发散光线。
凸透镜对光的会聚作用原理解释
凹透镜对光的发散作用原理解释
【例题1】下列关于凸透镜对光的会聚作用的理解不正确的是（　　）A.凸透镜能使平行于主光轴的光线会聚于一点上 B.凸透镜使能够会聚的光线提前会聚 C.任何一束光线通过凸透镜后都将会聚于一点 D.凸透镜能使发散的光线减小发散程度
【例题2】关于凹透镜对光线的发散作用，下列说法中正确的是（　　）A.凹透镜对光的发散作用使得所有经过凹透镜的光 都不能会聚在一点上 B.凹透镜是对平行于主光轴的光起发散作用 C.凹透镜折射后的光线都会比原来更散一些 D.原来会聚的光线经凹透镜折射后，一定不能会聚
【例题3】光线经过甲、乙两透镜后的折射光线,两透镜的类型是（　　）A.甲是凸透镜，乙是凹透镜 B.甲是凹透镜，乙是凸透镜C.甲、乙都是凸透镜 D.甲、乙都是凹透镜
1.通过光心的光线:传播方向不改变。
2.平行于主光轴的光线:经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
3.经过凸透镜焦点的光线:折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线:折射后平行于主光轴射出 。
拿一个凸透镜正对着太阳光，在把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变的最小最亮，测量这个最小最亮的光斑到透镜光心的距离，这就是焦距。
凸透镜焦距的测量：太阳光聚焦法
1.一些透镜的截面图如图所示。在这些透镜中,(1)属于凸透镜的是　　　　　　　　　　,从外部特征上看,它们的共同特点是　　　　　　　　　　　。 (2)属于凹透镜的是　　,从外部特征上看,它们的共同特点是　。
解析:凸透镜的外形特点是中间比边缘厚,所以甲、乙、丁都属于凸透镜,而凹透镜相反,它的中间比边缘薄,所以丙、戊是凹透镜。答案:(1)甲、乙、丁　中间厚边缘薄　(2)丙、戊　中间薄边缘厚
2.几种光学器材的示意图如图所示。其中能对光线起发散作用的是(　　)
解析:凸透镜对光线有会聚作用,凹透镜对光有发散作用,而凹透镜具有中间薄、边缘厚的特点,所以只有D图中的透镜属于凹透镜,故应当选D。
3.关于透镜,下列说法正确的是(　　)A.凸透镜有焦点,凹透镜没焦点B.凸透镜对光线有会聚作用C.凹透镜只能对平行光线有发散作用D.平行于主轴的光线,通过凹透镜后一定通过焦点
解析:凸透镜和凹透镜都有焦点,凹透镜有虚焦点,故A错误。凸透镜对光线有会聚作用,平行于主光轴的光线通过凸透镜后会聚于焦点,故B正确。凹透镜对所有光线都有发散作用,故C错误。平行于主光轴的光线,通过凹透镜后发散,其发散光线的反向延长线通过虚焦点,故D错误。
4.小李在老师的指导下,利用三个小激光灯、凸透镜、凹透镜及一些辅助器材,探究了透镜对光线的作用,探究情况如图所示。由图可知:凸透镜对光线有　　　　作用;凹透镜对光线有　　　　作用。
解析:由题图可知:光线经过凸透镜折射后更加靠近主光轴,故凸透镜对光有会聚作用;光线经过凹透镜折射后远离主光轴,即凹透镜对光有发散作用。答案:会聚　发散
5.如图所示,一束平行于凸透镜主光轴的光线通过凸透镜后,在光屏上形成了一个最小、最亮的光斑。该凸透镜的焦距是　　　　cm。
解析:平行于凸透镜主光轴的光通过凸透镜后会聚在焦点上,焦点到光心的距离即为焦距,故焦距为11.0 cm。答案:11.0
6.根据光的传播路径,在图中的虚线框内填入符合要求的透镜。
解析: 第一个图中入射光线是平行的,而折射光线远离主光轴,即透镜有发散作用,所以是凹透镜;第二个图中入射光线平行于主光轴,折射光线相对于入射光线靠近了主光轴,即透镜有会聚作用,所以是凸透镜。
