这是一份2021学年第五节 科学探究：凸透镜成像作业课件ppt，文件包含452科学探究凸透镜成像备课件pptx、452科学探究凸透镜成像备作业解析版docx、452科学探究凸透镜成像备作业原卷版docx、凸透镜成像规律实验wmv等4份课件配套教学资源，其中PPT共34页， 欢迎下载使用。

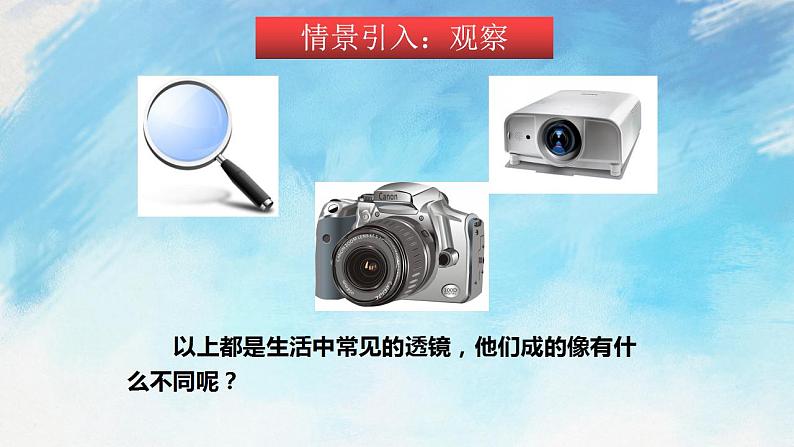

以上都是生活中常见的透镜，他们成的像有什么不同呢？

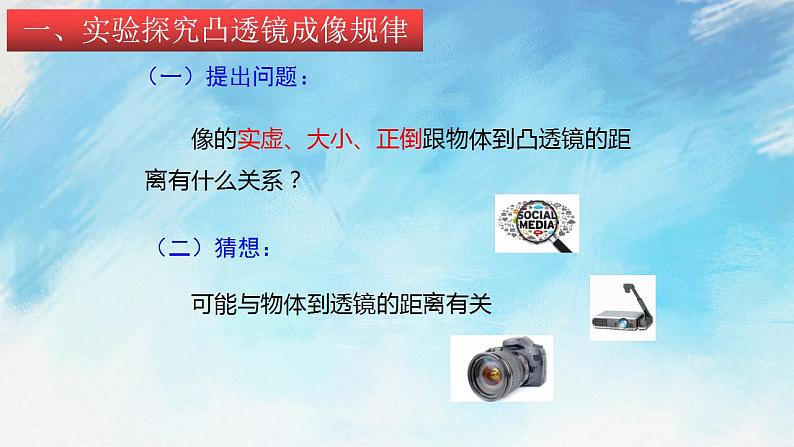

像的实虚、大小、正倒跟物体到凸透镜的距离有什么关系？
可能与物体到透镜的距离有关
一、实验探究凸透镜成像规律

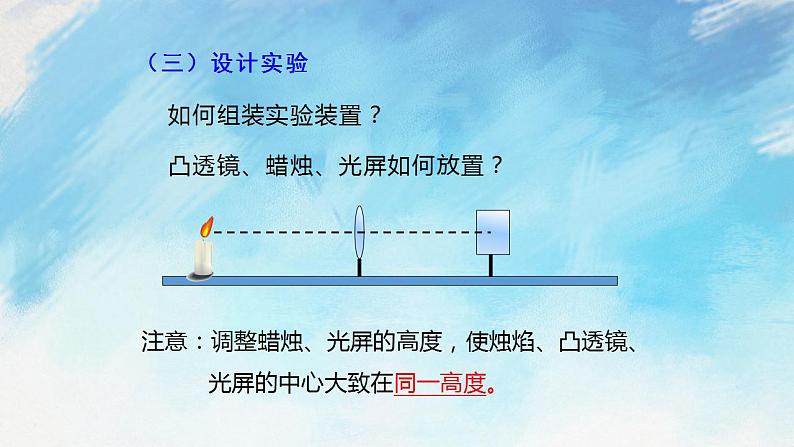

如何组装实验装置？凸透镜、蜡烛、光屏如何放置？
注意：调整蜡烛、光屏的高度，使烛焰、凸透镜、 光屏的中心大致在同一高度。

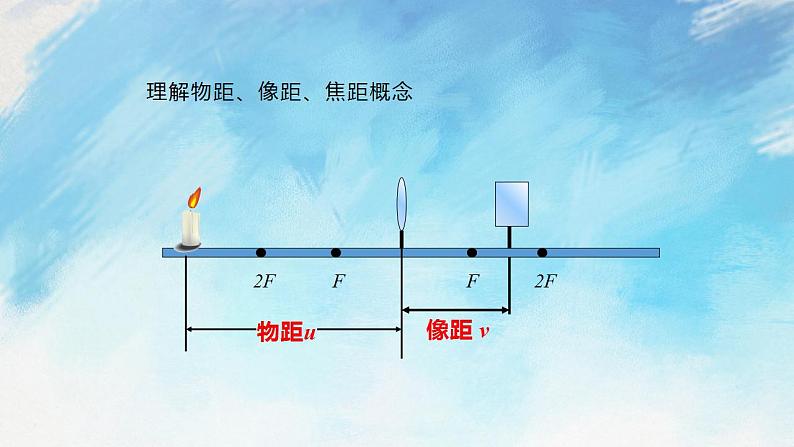

理解物距、像距、焦距概念
分别使物距u在 1.大于二倍焦距（u>2f） 2.大于一倍焦距小于二倍焦距（f

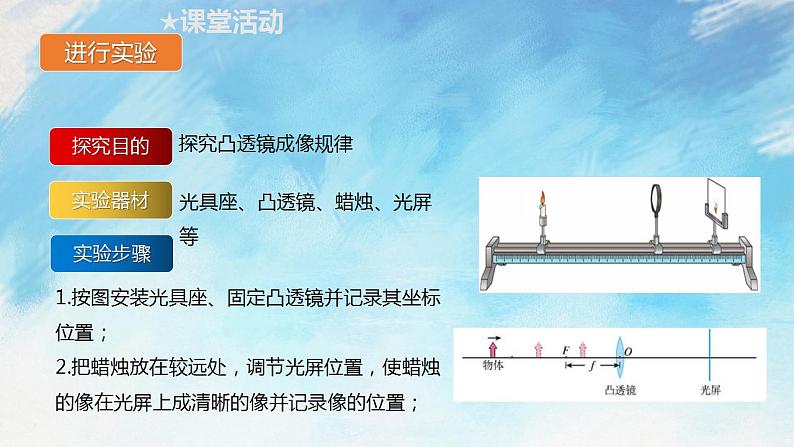

1.按图安装光具座、固定凸透镜并记录其坐标位置；2.把蜡烛放在较远处，调节光屏位置，使蜡烛的像在光屏上成清晰的像并记录像的位置；

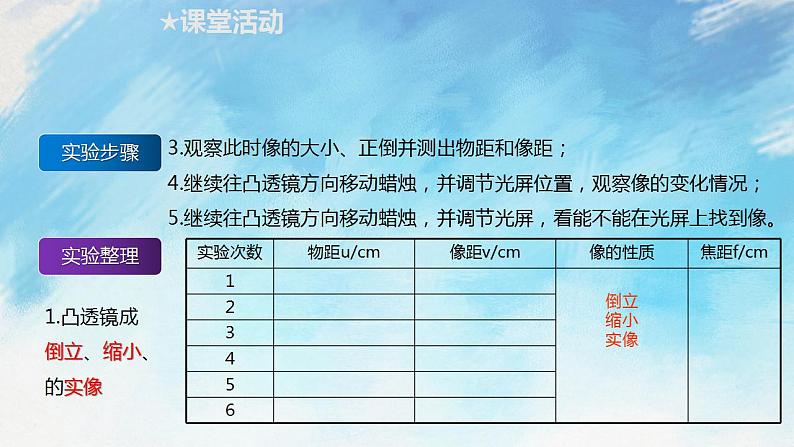

3.观察此时像的大小、正倒并测出物距和像距；4.继续往凸透镜方向移动蜡烛，并调节光屏位置，观察像的变化情况；5.继续往凸透镜方向移动蜡烛，并调节光屏，看能不能在光屏上找到像。
1.凸透镜成倒立、缩小、的实像
2.凸透镜成倒立、放大、的实像
如果物距小于焦距，成像有会是怎样？
1.当成实像时，如用手挡住透镜的上半部，猜一猜，光屏上的像可能有什么变化？
能成完整的像，像变暗了。
1、在实验中，你能发现实像和虚像的分界点在什么位置吗？
2、在实验中，你能发现放大的像和缩小的像的分界点在什么位置吗？
焦点是实像和虚像的分界点。
二倍焦距是缩小像和放大像的分界点。
3.什么情况下像和物体在凸透镜两侧？ 什么情况下像和物体在凸透镜同侧？
成实像时物像异侧成虚像时物像同侧
4.当凸透镜成实像时，随着物距的减少，像距是怎样变化的？
物距减小 像距增大即物像同方向移动像跟着物体在移动
一倍焦距分虚实；二倍焦距分大小。实像总是异侧倒；物近像远像变大。虚像总是同侧正；物近像近像变小。像的大小像距定；像儿跟着物体跑。
1.一倍焦距分虚实2.二倍焦距分大小3.凸透镜所成的实像都是倒立的，虚像都是正立的。
研究光的现象还是从点光源开始。点光源S向四周反射出无数条光线。照射到凸透镜上的光线也有无数条，这无数条光线经凸透镜折射后都会聚在S’点， S’点就是点光源S经凸透镜所成的像。
提问：凸透镜的大小对所成的像有什么影响？
研究光学主要是确定像的位置。确定像的位置不需要无数条光线，两条光线就够了。两条光线相交成实像，反向延长相交成虚像。延长、反向延长都不相交不成像。
二、凸透镜成像规律分析
小于2倍焦距大于1倍焦距
思考：在凸透镜成像中，物体移动时，实像和虚像的转折点在哪里？放大和缩小实像的转换点在哪里？
口诀一倍焦距分虚实，二倍焦距分大小。物远像近像变小，物近像远像变大。
1.如图1所示，凸透镜的焦距为8cm，当物体AB放在该凸透镜主轴上距离凸透镜12cm的位置处时，调整光屏的位置使光屏上出现该物体清晰的像，则在光屏上得到一个 ( )。 A、倒立放大的实像 B、倒立缩小的实像 C、正立放大的实像 D、正立放大的虚像
2.如图所示，蜡烛放在距离凸透镜2倍焦距以外，在透镜的另一侧调节光屏找到清晰的像，这个像是下图中的 ( )。
3.某小区楼道设有多功能电子门铃，此装置可以通过其内置摄像镜头来识别来访者。该摄像镜头相当于凸透镜，经摄像镜头所成的是 （选填“正立”或“倒立”）、 （选填“放大”、“缩小”或“等大”）的实像；若镜头的焦距为10cm，为了能成清晰的像，人到镜头的距离应大于 cm。

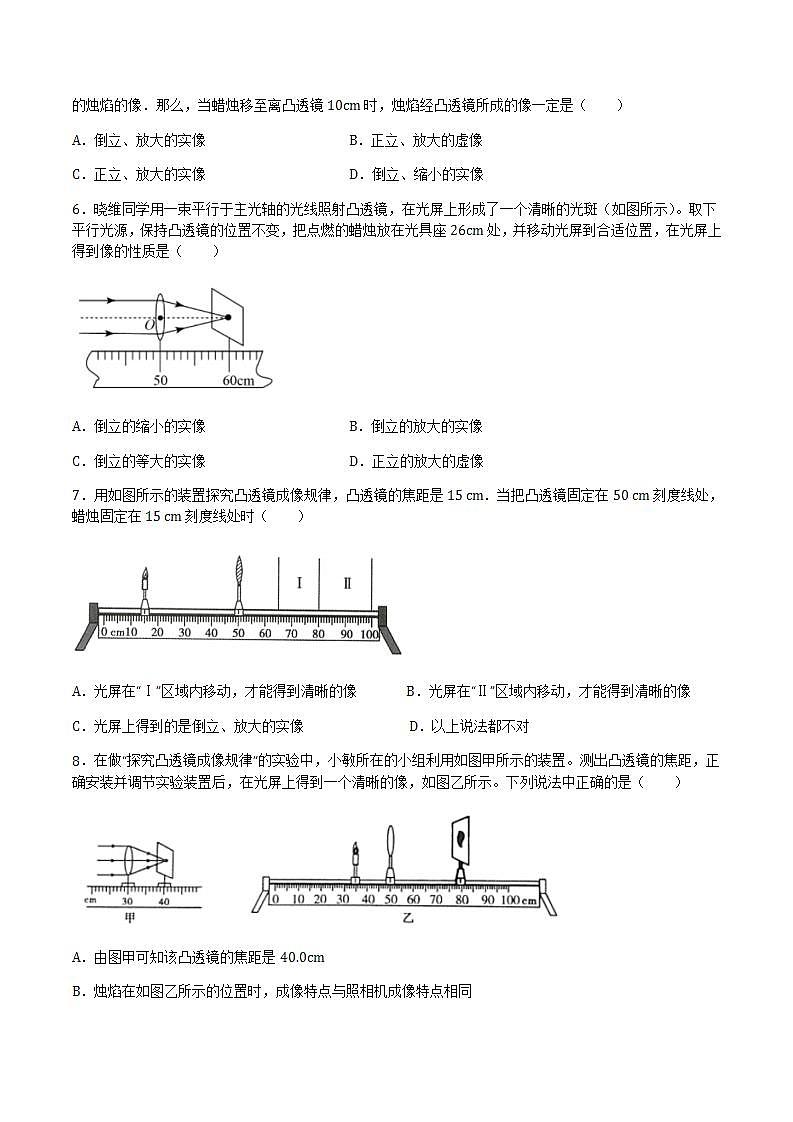

4.如图所示，小明将凸透镜（f＝10cm）固定在光具座40cm的位置，探究凸透镜的成像规律。下列说法正确的是（ ）。A．将蜡烛从焦点内某处向透镜方向移动过程中，像逐渐变小；B．当光屏上成清晰像时，拿开光屏，眼睛在一定范围内仍能看到像；C．将蜡烛放在10cm处，移动光屏，光屏上可得到倒立缩小的清晰像；D．当光屏上成清晰像时，在贴近凸透镜左侧的位置放一远视镜片，向右移动光屏，光屏上仍能得到清晰的像
在“探究凸透镜成像的规律”实验中，下列说法正确的是（ ）。A. 将蜡烛移至a处时，移动光屏，可看见放大、正立的实像；B. 将蜡烛移至b处时，移动光屏，可看见缩小、倒立的实像；C. 将蜡烛移至c处时，移动光屏，可看见放大、倒立的实像；D. 将蜡烛移至d处时，移动光屏，可看见放大、正立的虚像
5.在验证凸透镜成像实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时在光屏上得到烛焰清晰的像；若保持透镜位置不变，将蜡烛在光具座上移动5厘米，对于此时成像的性质判断正确的是（ ）。A．一定是缩小的实像；B．可能是放大的实像；C．一定是正立的虚像；D．可能是放大的虚像
6.在做凸透镜成像的实验时，小明把物体放在距离凸透镜40cm处，在光屏上得到一个倒立、缩小的实像，则该凸透镜的焦距可能是（ ）。A．30cm； B．25cm； C．20cm； D．15cm7.一物体沿凸透镜的主光轴移动，当物体距凸透镜20cm时，能在凸透镜的另一侧光屏上得到一个放大、倒立的像，当物体离凸透镜9cm时，则（ ）。A．一定成正立、放大的虚像；B．一定成倒立、缩小的实像；C．可能成倒立、缩小的实像；D．可能成正立、放大的虚像
8.小燕同学在做“研究凸透镜成像规律”实验时，将点燃的蜡烛、凸透镜、光屏调试到如图所示的位置，光屏中心正好出现清晰的像（未画出）。下列说法中正确的是（ ）。A．凸透镜焦距为20cm； B．屏上的像是倒立、缩小的实像；C．焟烛燃烧变短，屏上像的位置会下降；D．取走光屏，则凸透镜不成像
以上都是生活中常见的透镜，他们成的像有什么不同呢？
像的实虚、大小、正倒跟物体到凸透镜的距离有什么关系？
可能与物体到透镜的距离有关
一、实验探究凸透镜成像规律
如何组装实验装置？凸透镜、蜡烛、光屏如何放置？
注意：调整蜡烛、光屏的高度，使烛焰、凸透镜、 光屏的中心大致在同一高度。
理解物距、像距、焦距概念
分别使物距u在 1.大于二倍焦距（u>2f） 2.大于一倍焦距小于二倍焦距（f
1.按图安装光具座、固定凸透镜并记录其坐标位置；2.把蜡烛放在较远处，调节光屏位置，使蜡烛的像在光屏上成清晰的像并记录像的位置；
3.观察此时像的大小、正倒并测出物距和像距；4.继续往凸透镜方向移动蜡烛，并调节光屏位置，观察像的变化情况；5.继续往凸透镜方向移动蜡烛，并调节光屏，看能不能在光屏上找到像。
1.凸透镜成倒立、缩小、的实像
2.凸透镜成倒立、放大、的实像
如果物距小于焦距，成像有会是怎样？
1.当成实像时，如用手挡住透镜的上半部，猜一猜，光屏上的像可能有什么变化？
能成完整的像，像变暗了。
1、在实验中，你能发现实像和虚像的分界点在什么位置吗？
2、在实验中，你能发现放大的像和缩小的像的分界点在什么位置吗？
焦点是实像和虚像的分界点。
二倍焦距是缩小像和放大像的分界点。
3.什么情况下像和物体在凸透镜两侧？ 什么情况下像和物体在凸透镜同侧？
成实像时物像异侧成虚像时物像同侧
4.当凸透镜成实像时，随着物距的减少，像距是怎样变化的？
物距减小 像距增大即物像同方向移动像跟着物体在移动
一倍焦距分虚实；二倍焦距分大小。实像总是异侧倒；物近像远像变大。虚像总是同侧正；物近像近像变小。像的大小像距定；像儿跟着物体跑。
1.一倍焦距分虚实2.二倍焦距分大小3.凸透镜所成的实像都是倒立的，虚像都是正立的。
研究光的现象还是从点光源开始。点光源S向四周反射出无数条光线。照射到凸透镜上的光线也有无数条，这无数条光线经凸透镜折射后都会聚在S’点， S’点就是点光源S经凸透镜所成的像。
提问：凸透镜的大小对所成的像有什么影响？
研究光学主要是确定像的位置。确定像的位置不需要无数条光线，两条光线就够了。两条光线相交成实像，反向延长相交成虚像。延长、反向延长都不相交不成像。
二、凸透镜成像规律分析
小于2倍焦距大于1倍焦距
思考：在凸透镜成像中，物体移动时，实像和虚像的转折点在哪里？放大和缩小实像的转换点在哪里？
口诀一倍焦距分虚实，二倍焦距分大小。物远像近像变小，物近像远像变大。
1.如图1所示，凸透镜的焦距为8cm，当物体AB放在该凸透镜主轴上距离凸透镜12cm的位置处时，调整光屏的位置使光屏上出现该物体清晰的像，则在光屏上得到一个 ( )。 A、倒立放大的实像 B、倒立缩小的实像 C、正立放大的实像 D、正立放大的虚像
2.如图所示，蜡烛放在距离凸透镜2倍焦距以外，在透镜的另一侧调节光屏找到清晰的像，这个像是下图中的 ( )。
3.某小区楼道设有多功能电子门铃，此装置可以通过其内置摄像镜头来识别来访者。该摄像镜头相当于凸透镜，经摄像镜头所成的是 （选填“正立”或“倒立”）、 （选填“放大”、“缩小”或“等大”）的实像；若镜头的焦距为10cm，为了能成清晰的像，人到镜头的距离应大于 cm。
4.如图所示，小明将凸透镜（f＝10cm）固定在光具座40cm的位置，探究凸透镜的成像规律。下列说法正确的是（ ）。A．将蜡烛从焦点内某处向透镜方向移动过程中，像逐渐变小；B．当光屏上成清晰像时，拿开光屏，眼睛在一定范围内仍能看到像；C．将蜡烛放在10cm处，移动光屏，光屏上可得到倒立缩小的清晰像；D．当光屏上成清晰像时，在贴近凸透镜左侧的位置放一远视镜片，向右移动光屏，光屏上仍能得到清晰的像
在“探究凸透镜成像的规律”实验中，下列说法正确的是（ ）。A. 将蜡烛移至a处时，移动光屏，可看见放大、正立的实像；B. 将蜡烛移至b处时，移动光屏，可看见缩小、倒立的实像；C. 将蜡烛移至c处时，移动光屏，可看见放大、倒立的实像；D. 将蜡烛移至d处时，移动光屏，可看见放大、正立的虚像
5.在验证凸透镜成像实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时在光屏上得到烛焰清晰的像；若保持透镜位置不变，将蜡烛在光具座上移动5厘米，对于此时成像的性质判断正确的是（ ）。A．一定是缩小的实像；B．可能是放大的实像；C．一定是正立的虚像；D．可能是放大的虚像
6.在做凸透镜成像的实验时，小明把物体放在距离凸透镜40cm处，在光屏上得到一个倒立、缩小的实像，则该凸透镜的焦距可能是（ ）。A．30cm； B．25cm； C．20cm； D．15cm7.一物体沿凸透镜的主光轴移动，当物体距凸透镜20cm时，能在凸透镜的另一侧光屏上得到一个放大、倒立的像，当物体离凸透镜9cm时，则（ ）。A．一定成正立、放大的虚像；B．一定成倒立、缩小的实像；C．可能成倒立、缩小的实像；D．可能成正立、放大的虚像
8.小燕同学在做“研究凸透镜成像规律”实验时，将点燃的蜡烛、凸透镜、光屏调试到如图所示的位置，光屏中心正好出现清晰的像（未画出）。下列说法中正确的是（ ）。A．凸透镜焦距为20cm； B．屏上的像是倒立、缩小的实像；C．焟烛燃烧变短，屏上像的位置会下降；D．取走光屏，则凸透镜不成像
