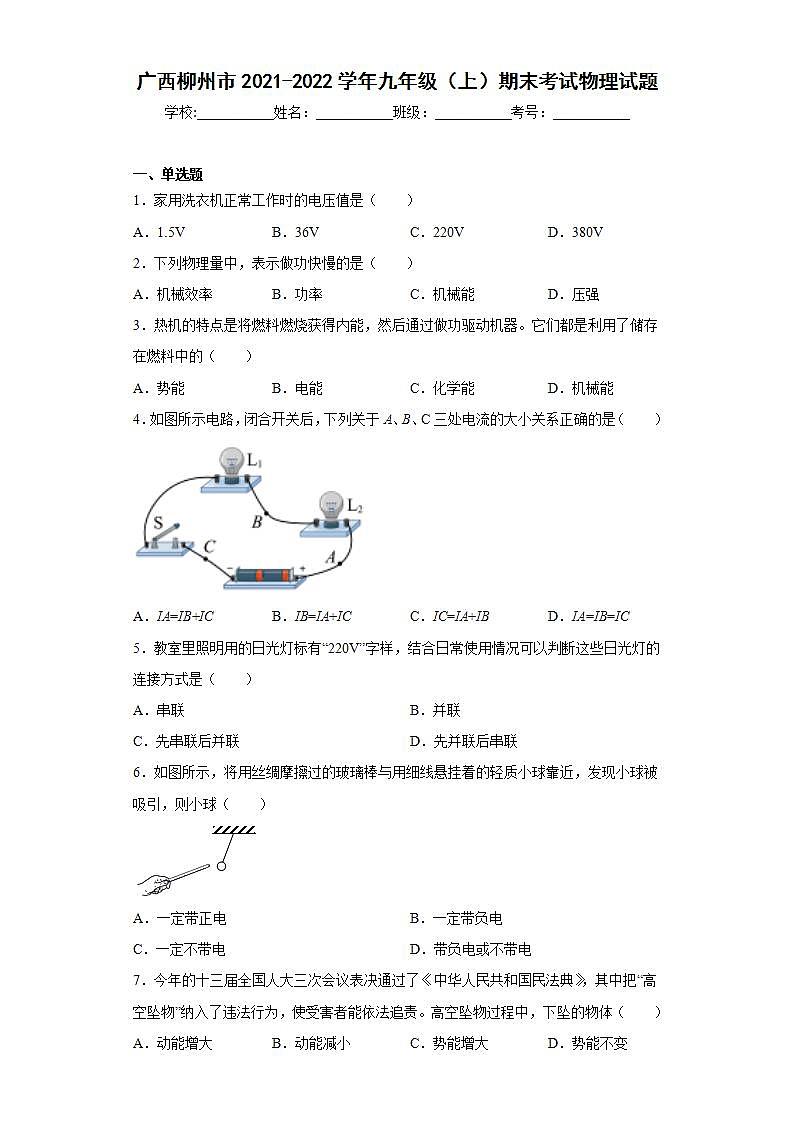

广西柳州市2021-2022学年九年级（上）期末考试物理试题

学校:___________姓名：___________班级：___________考号：___________

一、单选题

1．家用洗衣机正常工作时的电压值是（　　）

A．1.5V B．36V C．220V D．380V

2．下列物理量中，表示做功快慢的是（　　）

A．机械效率 B．功率 C．机械能 D．压强

3．热机的特点是将燃料燃烧获得内能，然后通过做功驱动机器。它们都是利用了储存在燃料中的（　　）

A．势能 B．电能 C．化学能 D．机械能

4．如图所示电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（　　）

A．IA=IB+IC B．IB=IA+IC C．IC=IA+IB D．IA=IB=IC

5．教室里照明用的日光灯标有“220V”字样，结合日常使用情况可以判断这些日光灯的连接方式是（　　）

A．串联 B．并联

C．先串联后并联 D．先并联后串联

6．如图所示，将用丝绸摩擦过的玻璃棒与用细线悬挂着的轻质小球靠近，发现小球被吸引，则小球（　　）

A．一定带正电 B．一定带负电

C．一定不带电 D．带负电或不带电

7．今年的十三届全国人大三次会议表决通过了《中华人民共和国民法典》，其中把“高空坠物”纳入了违法行为，使受害者能依法追责。高空坠物过程中，下坠的物体（　　）

A．动能增大 B．动能减小 C．势能增大 D．势能不变

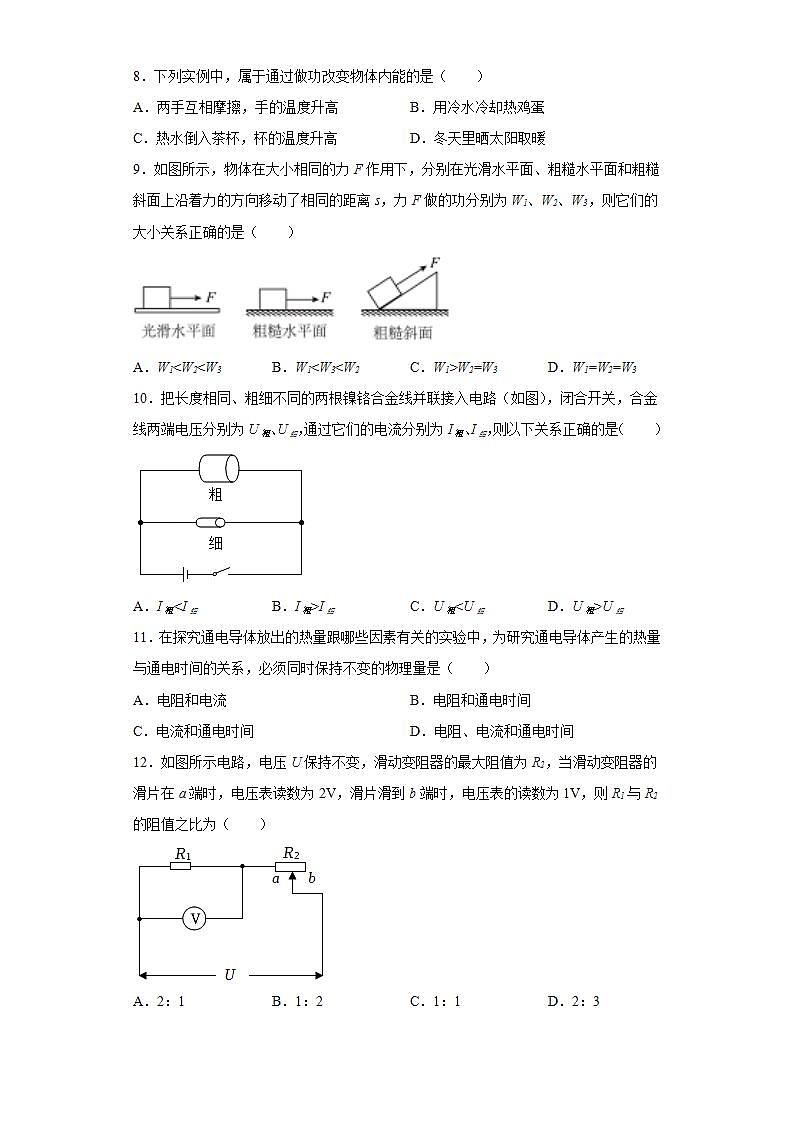

8．下列实例中，属于通过做功改变物体内能的是（　　）

A．两手互相摩擦，手的温度升高 B．用冷水冷却热鸡蛋

C．热水倒入茶杯，杯的温度升高 D．冬天里晒太阳取暖

9．如图所示，物体在大小相同的力F作用下，分别在光滑水平面、粗糙水平面和粗糙斜面上沿着力的方向移动了相同的距离s，力F做的功分别为W1、W2、W3，则它们的大小关系正确的是（　　）

A．W1<W2<W3 B．W1<W3<W2 C．W1>W2=W3 D．W1=W2=W3

10．把长度相同、粗细不同的两根镍铬合金线并联接入电路（如图），闭合开关，合金线两端电压分别为U粗、U细，通过它们的电流分别为I粗、I细，则以下关系正确的是（　　）

A．I粗<I细 B．I粗>I细 C．U粗<U细 D．U粗>U细

11．在探究通电导体放出的热量跟哪些因素有关的实验中，为研究通电导体产生的热量与通电时间的关系，必须同时保持不变的物理量是（　　）

A．电阻和电流 B．电阻和通电时间

C．电流和通电时间 D．电阻、电流和通电时间

12．如图所示电路，电压U保持不变，滑动变阻器的最大阻值为R2，当滑动变阻器的滑片在a端时，电压表读数为2V，滑片滑到b端时，电压表的读数为1V，则R1与R2的阻值之比为（　　）

A．2：1 B．1：2 C．1：1 D．2：3

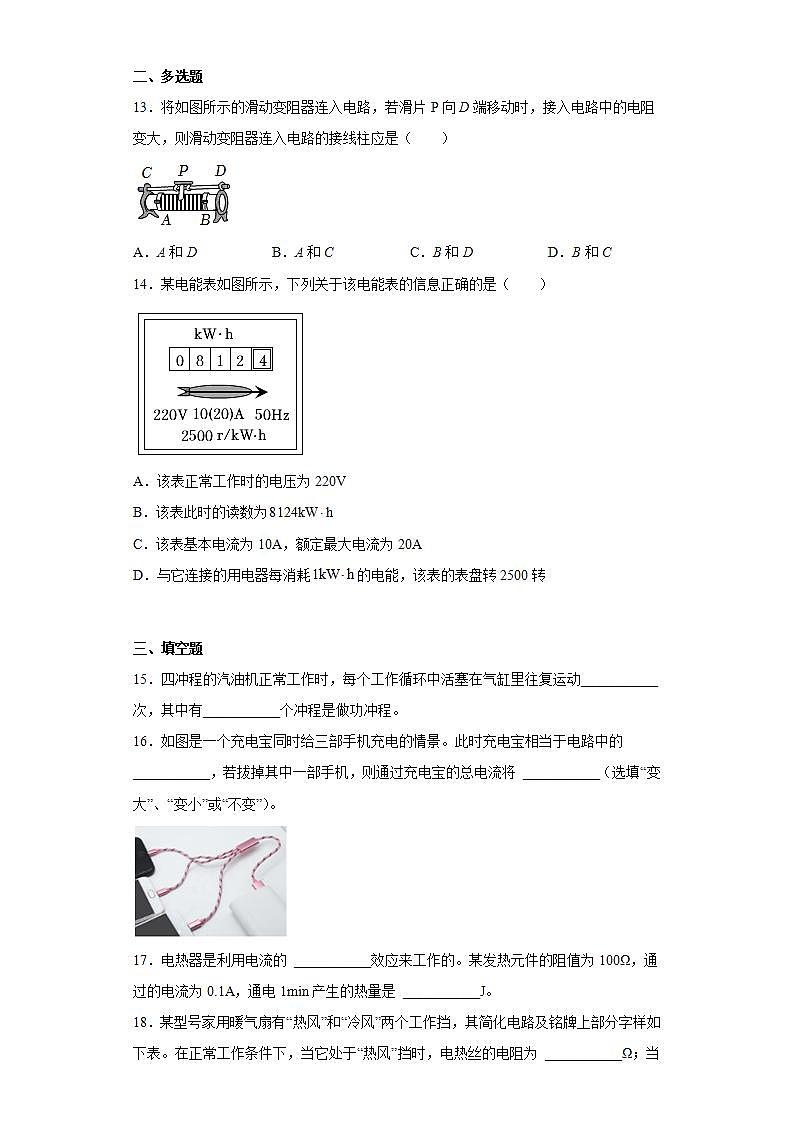

二、多选题

13．将如图所示的滑动变阻器连入电路，若滑片P向D端移动时，接入电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（　　）

A．A和D B．A和C C．B和D D．B和C

14．某电能表如图所示，下列关于该电能表的信息正确的是（　　）

A．该表正常工作时的电压为220V

B．该表此时的读数为

C．该表基本电流为10A，额定最大电流为20A

D．与它连接的用电器每消耗的电能，该表的表盘转2500转

三、填空题

15．四冲程的汽油机正常工作时，每个工作循环中活塞在气缸里往复运动___________次，其中有___________个冲程是做功冲程。

16．如图是一个充电宝同时给三部手机充电的情景。此时充电宝相当于电路中的 ___________，若拔掉其中一部手机，则通过充电宝的总电流将 ___________（选填“变大”、“变小”或“不变”）。

17．电热器是利用电流的 ___________效应来工作的。某发热元件的阻值为100Ω，通过的电流为0.1A，通电1min产生的热量是 ___________J。

18．某型号家用暖气扇有“热风”和“冷风”两个工作挡，其简化电路及铭牌上部分字样如下表。在正常工作条件下，当它处于“热风”挡时，电热丝的电阻为 ___________Ω；当它的功率最大时，通过它的总电流为 ___________A。

四、实验题

19．如图所示是“探究导体的电阻跟哪些因素有关”的实验装置，a为锰铜合金丝，b、c为镍铬合金丝，其中a、b长度相同，a、b、c粗细相同。实验时通过观察 ___________的示数间接比较导线电阻的大小；若选择将a、b分别接入电路中，则是为了探究电阻大小跟导体的 ___________是否有关。

20．“探究不同物质的吸、放热性能”的实验装置如图甲所示。实验时，将初温和质量相等的色拉油和水分别装在相同的烧杯中，用酒精灯给它们加热并不断搅拌，每隔0.5min测量一次温度，数据记录在表中。

（1）选用相同的酒精灯，是为了使相同时间内色拉油和水吸收的热量 ___________（选填“相同”或“不同”），不断搅拌的目的是使色拉油和水 ___________；

（2）图乙是根据实验数据画出的色拉油和水的温度随时间变化的图像。分析图像可知，当色拉油和水升高相同温度时，___________需要的时间短，___________需要吸收的热量更多，所以 ___________的吸热能力较强。（选填“色拉油”或“水”）

21．“探究串联电路中电压的规律”的实验电路如图甲所示。

（1）为了使研究得出的结论具有普遍性，L1、L2应该选取 ___________（选填“相同”或“不同”）规格的灯泡；

（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更精确，他应该 ___________；

（3）测出L1两端的电压后，接着测量L2两端的电压。小明断开开关，准备拆下电压表，改接在B、C之间，小聪认为这样操作太麻烦，只需将电压表左端接在A点的线改接到C点即可。小聪的办法是否正确？为什么？答：___________，理由是 ___________；

（4）现选录三个小组的数据如表。分析表中可以得出结论：在误差允许的范围内，串联电路两端的总电压 ___________，各部分电路两端电压 ___________。

22．某实验小组进行“测量小灯泡的电功率”的实验，所用小灯泡的额定电压为2.5V。

（1）连接好如图甲电路，小明就要闭合开关，同组同学提醒他这样操作有一个不妥之处，请你帮他指出：______。处理好之后闭合开关，发现无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电流表示数有变化，电压表示数为0。经仔细检查，电表完好，则出现该状况的原因是小灯泡______；

（2）故障排除后继续实验，移动滑动变阻器的滑片使小灯泡正常发光，此时电流表的示数如图乙，其值为______A，则小灯泡的额定功率为______W。为使实验数据更丰富，可使小灯泡两端电压约高出额定电压的，即将小灯泡两端电压调节至约______V；

（3）图丙是根据实验数据作出的小灯泡I﹣U图线。分析可知：当小灯泡两端电压等于额定电压一半时，其电阻______正常工作时电阻的一半，其实际功率______额定功率的一半；（选填“大于”、“等于”或“小于”）

（4）完成实验后，该小组设计了一种利用定值电阻（已知阻值为R0）代替电流表测量该小灯泡额定功率的方案，电路图如图丁所示。请将下列实验步骤补充完整：

①只闭合开关S和S1，移动滑动变阻器的滑片P，使电压表的示数为______V；

②保持滑片P不动，断开开关S1，闭合S2，读出电压表的示数U1；

③小灯泡额定功率的表达式：P额=______。（用该方案中的数值与字母表示）

五、作图题

23．如图所示是某一电路的实物连接图。请在框内画出它的电路图。

24．在如图所示的圆圈内，分别填入字母”V”或”A”，使得开关S闭合后，两灯均能发光；

六、计算题

25．一杯0.2kg、100℃的开水，置于桌面一段时间后温度降到50℃。已知水的比热容，忽略开水蒸发时损失的质量。

（1）这个过程中，开水放出了多少热量？

（2）这些热量相当于多少质量的酒精完全燃烧放出的热量？（酒精热值q=3.0×107J/kg）

26．某电视节目中，有一个有趣的游戏：首先用滑轮组将甲、乙两人以及游戏用的平衡板提升至一定高度（如图示）。游戏开始后，两人在平衡板上不断移动位置，设法使对方先失去平衡。已知甲的质量m甲=55kg，乙的质量m乙=45kg，点O为质地均匀的平衡板的支点。在滑轮组将平衡板和甲、乙两人匀速提高h=5m的过程中，绳子自由端的拉力为F=6250N，滑轮组的机械效率为η=80%。以下计算中g取10N/kg。求这一过程中：

（1）拉力F做的总功W总；

（2）提升平衡板和人所做的功W有用；

（3）平衡板的质量m板。

27．如图所示，电源电压U=4.5V，灯泡L上标有“3V 1.5W”字样，滑动变阻器R2上标有“15Ω 1A”字样，定值电阻R1=15Ω，电压表量程为0~3V，不计温度对灯丝电阻的影响。

（1）灯泡正常工作时的电阻是多少？

（2）当开关S、S3闭合，S1，S2断开时，在确保电路元件安全前提下，电路中的最小电流是多少？

（3）当开关S、S1、S2闭合，S3断开时，在确保电路元件安全前提下，电路的最大总电功率是多少？

参考答案：

1．C

2．B

3．C

4．D

5．B

6．D

7．A

8．A

9．D

10．B

11．A

12．C

13．AB

14．CD

15．     2     1

16．     电源     变小

17．     热     60

18．     30.25     7.5

19．     电流表     材料

20．     相同     受热均匀     色拉油     水     水

21．     不同     断开开关，换用0~3V的量程重新做实验     不正确     电压表的正负接线柱接反了     等于各部分电路两端的电压之和     不同

22．     为了保护电路，闭合开关前滑动电阻器的滑片在阻值最大处     发生短路     0.28     0.7     3     大于     小于     2.5

23．

24．

25．（1）4.2×104J；（2）1.4g

26．（1）62500J；（2）5×104J；（3）900kg

27．（1）6Ω；（2）0.25A；（3）5.85W
