1.什么是电路的串联?

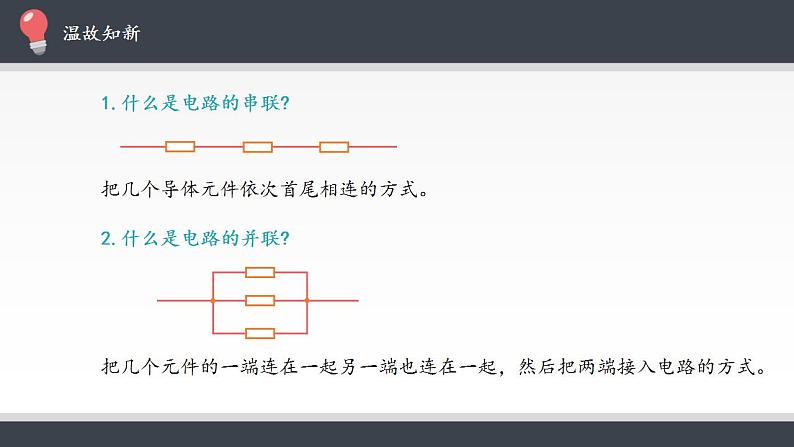

把几个导体元件依次首尾相连的方式。
2.什么是电路的并联?
把几个元件的一端连在一起另一端也连在一起，然后把两端接入电路的方式。

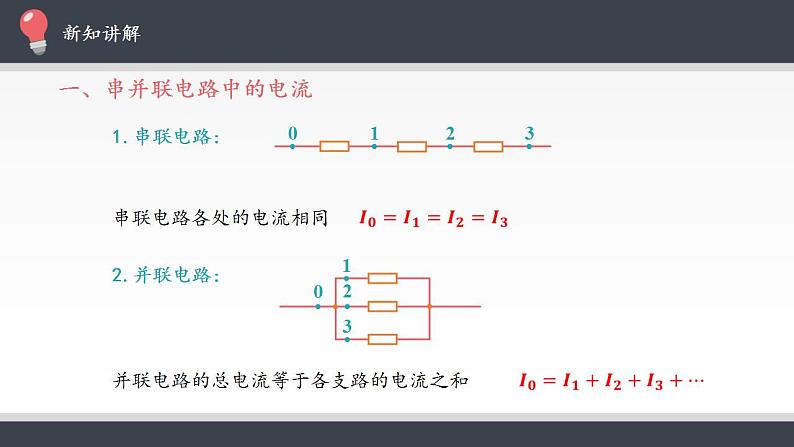

串联电路各处的电流相同
并联电路的总电流等于各支路的电流之和
一、串并联电路中的电流

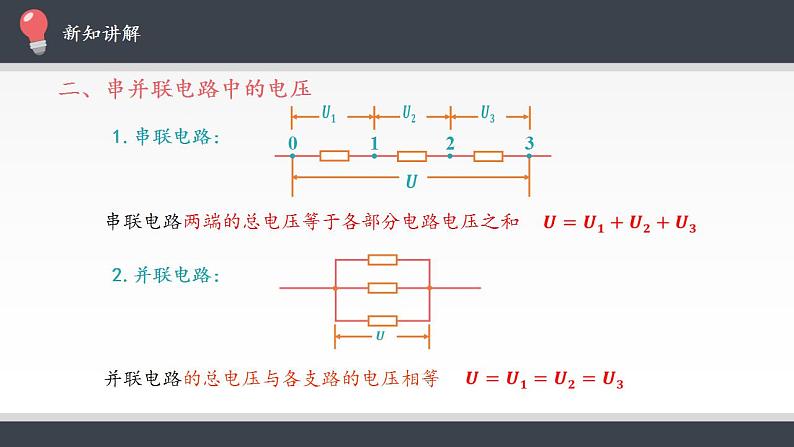

串联电路两端的总电压等于各部分电路电压之和
并联电路的总电压与各支路的电压相等
二、串并联电路中的电压
三、串并联电路中的电阻

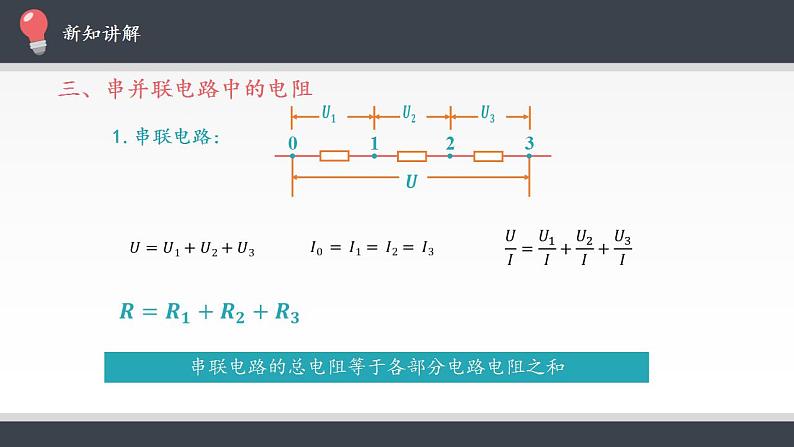

串联电路的总电阻等于各部分电路电阻之和

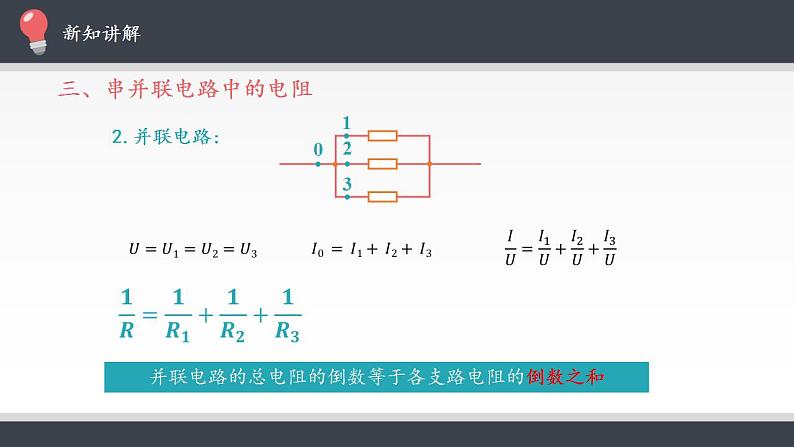

并联电路的总电阻的倒数等于各支路电阻的倒数之和

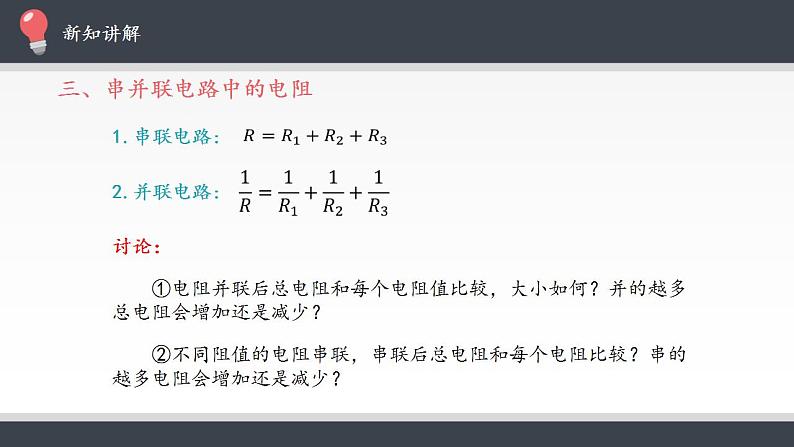

②不同阻值的电阻串联，串联后总电阻和每个电阻比较？串的越多电阻会增加还是减少？
①电阻并联后总电阻和每个电阻值比较，大小如何？并的越多总电阻会增加还是减少？
有四盏灯，接入如图的电路中，Ｌ1和Ｌ2的电阻均为2Ω，Ｌ3和Ｌ4的电阻均为4Ω，把电路接通后，四盏灯的电流之比I1:I2:I3:I4= 。
1.小量程电流计（表头）
（1）作用：测量微小电流和电压
表头就是可以测量电流或是电压的特殊电阻。
四、电压表和电流表的电路结构
例1．有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把它改装为量程为0～3V的电压表，要串联多大的电阻？改装后的电压表内阻多大？
在表头串联一个阻值较大的电阻
2.把表头改装成电压表
电压表就是能测量电压的一个特殊大电阻！
改装后的电压表内阻：改装需要串联的电阻值：改装后的电表量程是：
例2．有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把把它改装为量程为0～0.6A的电流表，要并联多大的电阻？改装后的电流表内阻多大？
在表头上并联一个阻值较小的电阻
3.把表头改装成电流表
电流表就是能测量电流的一个特殊小电阻！
改装后的电流表内阻：改装需要并联的电阻值：改装后的电表量程是：
A.0~10V B.0~20V C.10~20V D.20~30V
1.在图中，AB间的电压为30V，改变滑动变阻器触头的位置，可以改变CD间的电压，UCD的变化范围是（ ）（将电压表看做理想电表）
2.有一满偏电流Ig=5mA，内阻Rg=400Ω的电流表G，若把它改装成量程为10V的电压表，应 联一个 Ω的分压电阻,该电压表的内阻为 Ω；若把它改装成量程为3A的电流表,应 联一个 Ω的分流电阻，该电流表的内阻为 Ω。
3.如图所示为一双量程电压表的示意图。已知电流表G的量程为0~100μA，内阻为600Ω，则图中串联的分压电阻R1= Ω，R2= Ω，两种电表的总电阻分别是 、 。
A.两只电表的指针偏转角相同B.两只电表的指针都不偏转C.电流表指针的偏转角小于电压表指针的偏转角D.电流表指针的偏转角大于电压表指针的偏转角
4.用两只完全相同的电流表,分别改装成一只量程更大的电流表和一只电压表，将它们串联起来接入电路中，如图所示，此时（ ）
5.四个电阻R1、R2、R3、R4如图所示连接，若R1=R2=R3=R4=2Ω，且R1两端的电压为4V，求:（1）电路的总电阻（2）电阻R2两端的电压

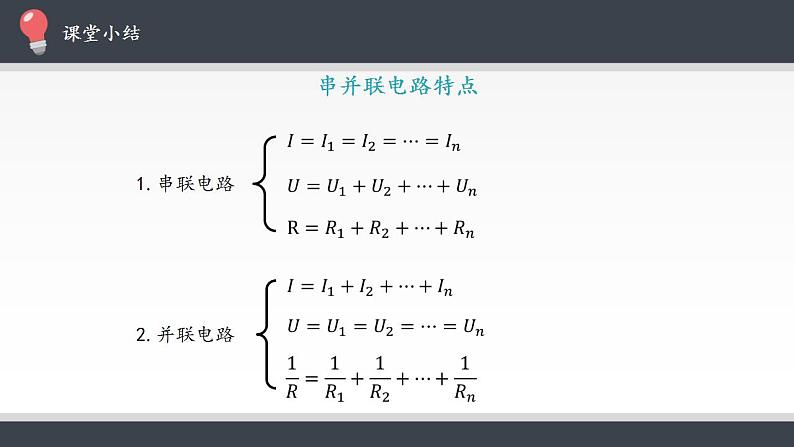

2.表头改装成电压表：串联大电阻
3.表头改装成电流表：并联小电阻
