人教版 (2019)选择性必修 第二册3 利用传感器制作简单的自动控制装置综合训练题

这是一份人教版 (2019)选择性必修 第二册3 利用传感器制作简单的自动控制装置综合训练题，共4页。试卷主要包含了单选题等内容，欢迎下载使用。

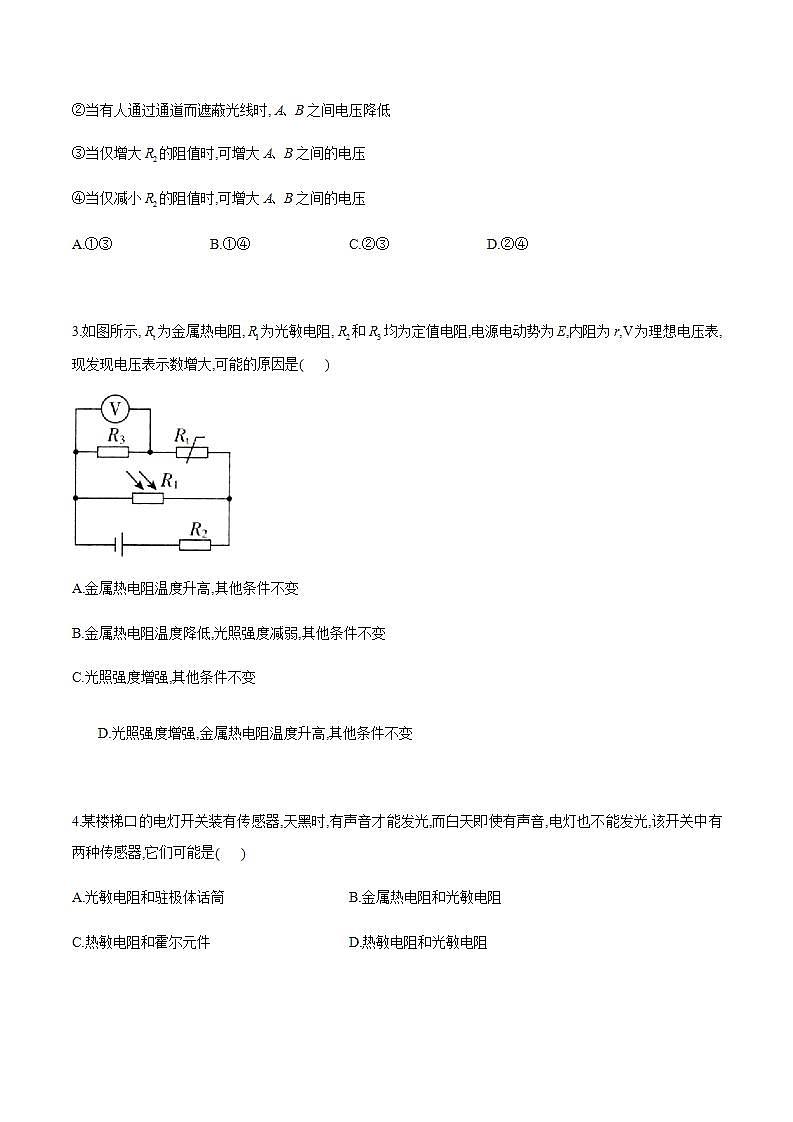

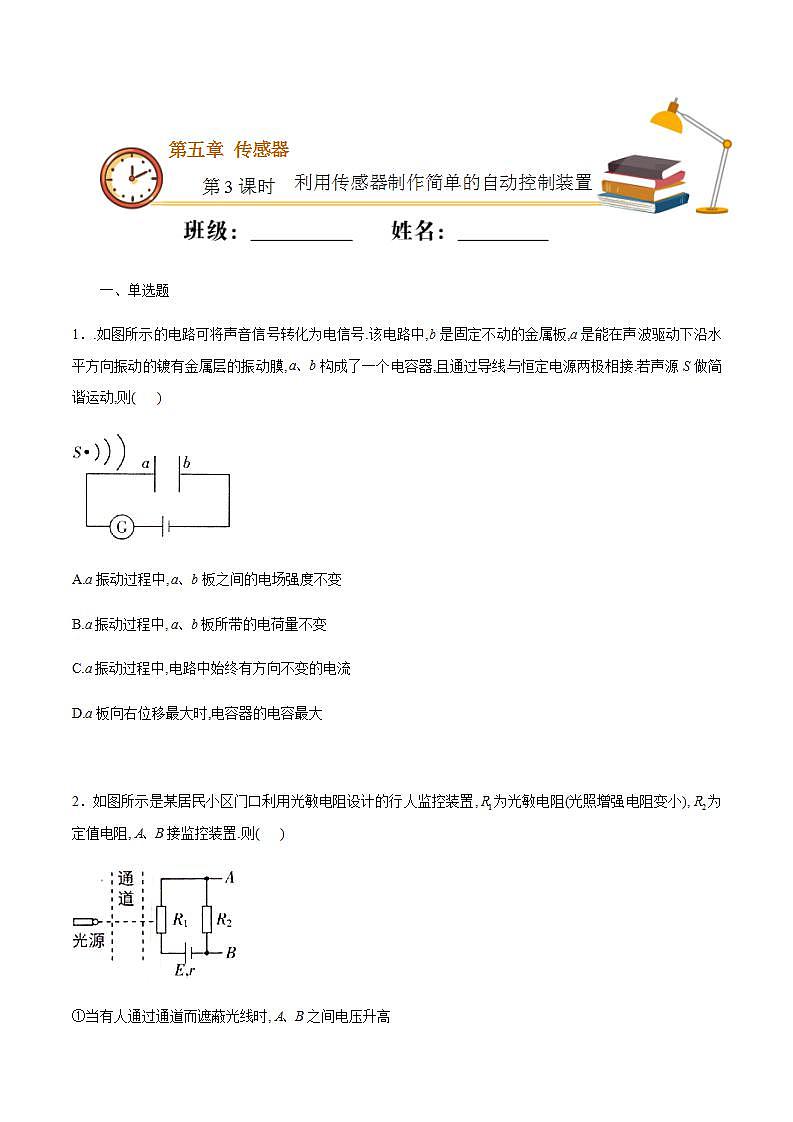

一、单选题1．.如图所示的电路可将声音信号转化为电信号.该电路中,b是固定不动的金属板,a是能在声波驱动下沿水平方向振动的镀有金属层的振动膜,构成了一个电容器,且通过导线与恒定电源两极相接.若声源S做简谐运动,则(   )A.a振动过程中,板之间的电场强度不变B.a振动过程中,板所带的电荷量不变C.a振动过程中,电路中始终有方向不变的电流D.a板向右位移最大时,电容器的电容最大 2．如图所示是某居民小区门口利用光敏电阻设计的行人监控装置,为光敏电阻(光照增强电阻变小),为定值电阻,接监控装置.则(   )①当有人通过通道而遮蔽光线时,之间电压升高②当有人通过通道而遮蔽光线时,之间电压降低③当仅增大的阻值时,可增大之间的电压④当仅减小的阻值时,可增大之间的电压A.①③ B.①④ C.②③ D.②④ 3.如图所示,为金属热电阻,为光敏电阻,和均为定值电阻,电源电动势为E,内阻为r,V为理想电压表,现发现电压表示数增大,可能的原因是(   )A.金属热电阻温度升高,其他条件不变B.金属热电阻温度降低,光照强度减弱,其他条件不变C.光照强度增强,其他条件不变D.光照强度增强,金属热电阻温度升高,其他条件不变 4.某楼梯口的电灯开关装有传感器,天黑时,有声音才能发光,而白天即使有声音,电灯也不能发光,该开关中有两种传感器,它们可能是(   )A.光敏电阻和驻极体话筒 B.金属热电阻和光敏电阻C.热敏电阻和霍尔元件 D.热敏电阻和光敏电阻 二、多选题 5．如图甲所示的电路中,理想变压器原、副线圈匝数比为10:1,图中电表均为理想电表,和D分别是光敏电阻(其阻值随光强增大而减小)、电感线圈和灯泡.原线圈接入如图乙所示的正弦交流电压u,下列说法正确的是(   )A.电压u的频率为50 Hz B.电压表的示数为C.有光照射R时,电流表的示数变大 D.抽出L中的铁芯,D灯变亮 6．陶瓷传感器可以用于分析气体中酒精蒸气的含量,常用于检查驾驶人员是否饮酒.如果司机饮酒,血液中的酒精成分会扩散到呼出的气体中,呼出的气体喷向传感器,传感器的电阻将随酒精蒸气浓度发生相应的变化,从而可以检测血液中的酒精含量.某种陶瓷气敏传感器的电导(即电阻的倒数)与气体中酒精蒸气浓度C的关系如图甲所示.现用其组成如图乙所示的检测电路(电源内阻为r,电流表内阻不计).对此,以下说法正确的是(   )A.此陶瓷气敏传感器的电阻与气体中酒精蒸气的浓度成正比B.气体中酒精蒸气的浓度越大,则电流表指针偏转的角度越大C.气体中酒精蒸气的浓度越大,则电池的路端电压越小,电阻两端的电压也越小D.电源用的时间长了,内阻变大,则会导致测得的酒精浓度偏低
