13.3 电流和电流表的使用（第1课时）
第十三章 电路初探
自然界中强与弱是普遍存在的，水流有强弱之分，那么电流是否也分强弱呢？如果是，电流的强弱又该如何表示？
情景引入：观察
水轮机
水流通过水轮机，能使水轮机转动起来
灯泡发光说明有电流流过灯泡
水流
灯泡
电流
思考：灯泡为什么能够发光？如何让灯泡更亮？
情景引入：思考

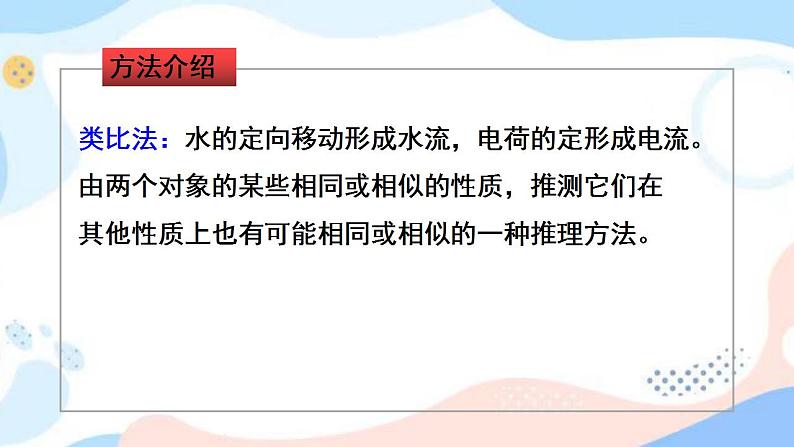

类比法：水的定向移动形成水流，电荷的定形成电流。由两个对象的某些相同或相似的性质，推测它们在其他性质上也有可能相同或相似的一种推理方法。
1.电流强度：表示电流的大小 电流强度 简称 电流 符号 I2.电流的基本单位：安培，简称安，符号A 常用单位：毫安(mA)和微安(μA) 换算关系：1A=1000mA 1mA=1000 μA
一、电流
电子手表：1.5～2μA
电子计算器：150μA
移动电话：待机电流为：15 ～50mA开机电流为：60 ～300mA发射电流为：200 ～400mA
身边的电流值
教材引入
荧光灯：约150mA
微波炉：2.8～4.1A
电冰箱：约1A
身边的电流值
闪电（2～20）×104A
柜式空调 约为10A
电饭煲 3.2~4.5A
高压输电 200A
身边的电流值
安培（1775-1836）
安培是法国的科学家，他在物理、化学、数学等方面都有很深的造诣，安培在电学方面的研究成果尤为突出，被后人称为“电学中的牛顿”，为了纪念他，物理学中用安培作为电流的单位。
二 、 认识电流表
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6 A
量程为0～3 A
电流表
符号
电流测量工具
电流表的结构：
电流表有两个量程:0.6A和3A,到底什么时候用哪个量程呢?
被测电流小于0.6A,就要选用“0.6”和“-”接线柱；
被测电流大于0.6A,就要选用“3”和“-”接线柱；
练习电流表的读值：认识量程和分度值
明确所选电流表的量程；确定电流表的分度值；由指针位置读出示数。
0~0.6 A
0~3 A
0.02 A
0.1 A
量程
分度值
电流表的读数
1.电流表必须和被测的用电器串联。2.电流必须从正接线柱流入，从负接线柱流出。3.必须正确选择量程。4.不允许把电流表直接连到电源的两极！
三 、 电流表的连接
在用电流表测串联电路的实验中，如图所示。1.当把最后一根导线连入电路中的时候，电流表指针立刻偏转的原因是___________________________。2.闭合开关电流表立即偏转过最大刻度的原因可能是_______________________。3.闭合开关电流表指针立刻向左反偏的原因是___________________________。4.闭合开关前发现电流表的指针指在0.02A处的原因是________________。5.闭合开关后发现电流表的指针偏转幅度很小的原因是_______________________。
连接电路时，开关没有断开
电流表的量程选择太小
电流表的正负接线柱接反了
没有进行校零
电流表的量程选择太大
典型例题
开关控制 ，电流表A1 测 的电流，电流表A2 测_______ 的电流。再画出电路图。
干路
L1
干路
练一练
　　2．根据所给电路图连接实物图。
L2
L1
A2
A1
练一练
1.明确所选电流表的量程；2.确定电流表的分度值；3.由指针位置读出示数。
0~0.6 A
0~3 A
0.02 A
0.1 A
量程
分度值
四、 电流表的读数
练一练
如图所示，甲电流表的读数是_____A，乙电流表的读数是____A。
0.24
1.3
连接前断开开关，保护电路。检查与调零：检查指针是否指在零刻度线上。
五、 练习使用电流表
（1）连接电流表
第一，电流表串联。并联后果：可能电源短路，损坏电流表。
×
√
第二，红正黑负，红进黑出。
接反后果：反偏，指针偏左，无法读数，损坏电流表，打弯指针。
√
×
第三，量程合适，必须试触
量程选小后果：满偏，超过量程，无法读数，又可能损坏电流表；量程选大后果：偏转角度过小，读数不准确。
×
×
试触
量程先大后小，试触要迅速，看开关闭合瞬间指针偏转是否在量程内。操作：（1）先连接“-”“3”，选择大量程（0~3A），开关轻轻接触一下就断开，同时观察指针偏转情况。（2）若电流表示数大于0.6A而小于3A，则选择大量程（0~3A）；（3）若电流表示数小于0.6A，应选择小的量程（0~0.6A），连接“-”“0.6”。
第四，严禁电流表直接连在电源两极。
后果是电源短路，又损坏电流表。
×
×
（2）电流表读数
①确定量程：看接线柱。“0.6，-”表示满偏电流为0.6A，量程为0~0.6A；“3，-”表示满偏电流为3A，量程为0~3A。②确定分度值：看小格。根据量程判断一大格和一小格大小，求出分度值。③读数：a．当指针稳定后读数，防止左右摆动。b．正视示数，视线与刻度垂直。c．
　　请读出下列电流表的示数。
0.58 A
1.4 A
（3）测量后处理：
读数后要尽快断开开关，切断电路，目的是为了减少电池电能的损耗。
例.如果被测电流在0.5 A左右时，我们是选用0～0.6 A量程的电流表，还是选用0～3 A量程的电流表？下列观点中正确的是（ ）A.因为0.5 A既在0～0.6 A量程以内，也在0～3 A量程以内，故选哪一个量程都行B.最好选用0～3 A量程，因为量程大的安全一些C.应选用0～0.6 A量程，因为它的每小格代表0.02 A，这样指针的偏转角度大，读取的数据准确度高D.应选用0～3 A的量程，因为它的每一小格代表0.1 A，指针的偏转角度小，读取的数据准确度高
C
例.如图所示电路中，○中有一个是电流表，另外两个是电灯，下列说法正确的是（ ）A.a为电流表，b和c为电灯B.b为电流表，a和c为电灯C.c为电流表，a和b为电灯D.以上答案均有可能
B
　　1.以下电路中，电流表连接方法正确的是（ ）
A
A
B
C
D
课堂练习
2.关于电流表的使用，下列说法中不正确的（ ）A.使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零B.电流表要并联在被测电路中C.当电路中的电流不可预先估计时，要用试触的方法来选定合适的量程D.绝不允许不经过用电器把电流表直接接到电源的两极上
B
3.某学生使用电流表时，根据电路中的待测电流，应选用0～0.6A的量程，但误将“-”和“3”两接线柱接入电路。这样做的结果是（ ）A.指针摆动角度大 B.指针摆动角度小，读数更准确C.指针摆动角度小，会损坏电表 D.指针摆动角度小，读数不精确
D
4.如图所示，当开关S闭合时，将发生的现象是（ ）A.灯可能被烧坏 B.电流表可能被烧坏C.灯和电流表都可能被烧坏 D.不发生任何事故
B
电流
定义：
用电流强度（简称电流）来表示电流的大小，用I表示
安培，简称安，用A表示
单位：
仪器：
连接方法
电流正入负出
串联在电路中
使用
不超量程
不能与电源直接相连
国际：
常用：
毫安（mA）和微安（μA ）
概念
测量
符号
电流表
课堂小结
练习使用并会读数
谢 谢！
