14.2 变电阻
第十四章 欧姆定律
活动1：教师把台灯打开，让学生通过调节旋钮来控制亮度的变化。
活动2：准备好的可调响度的音响，让学生调节并仔细听音量的变化。
他们是如果如何改变台灯的亮度与声音的响度呢？
情景引入：观察
沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？你认为灯泡的亮度为什么会这样变化？
想想做做
小灯泡的亮度随着夹子在铅笔芯上移动发生连续的变化，接入电路的笔芯越短，电阻越小，小灯泡越亮。
现象：
定义：能改变接入电路中电阻大小的元件叫做变阻器。分类：
滑动变阻器
电阻箱
电位器
一、滑动变阻器的结构和工作原理
1.结构：瓷筒、线圈、滑片、金属棒、接线柱等。2.结构示意图和电路符号如图所示：3.原理：通过改变连入电路中电阻线的长度来改变连入电路中的电阻。4.作用：(1)保护电路；(2)改变电路中的电流；(3)改变导体两端电压。
改变电路中的电流、调节电压和保护电路
作用
结构
滑动变阻器的结构图

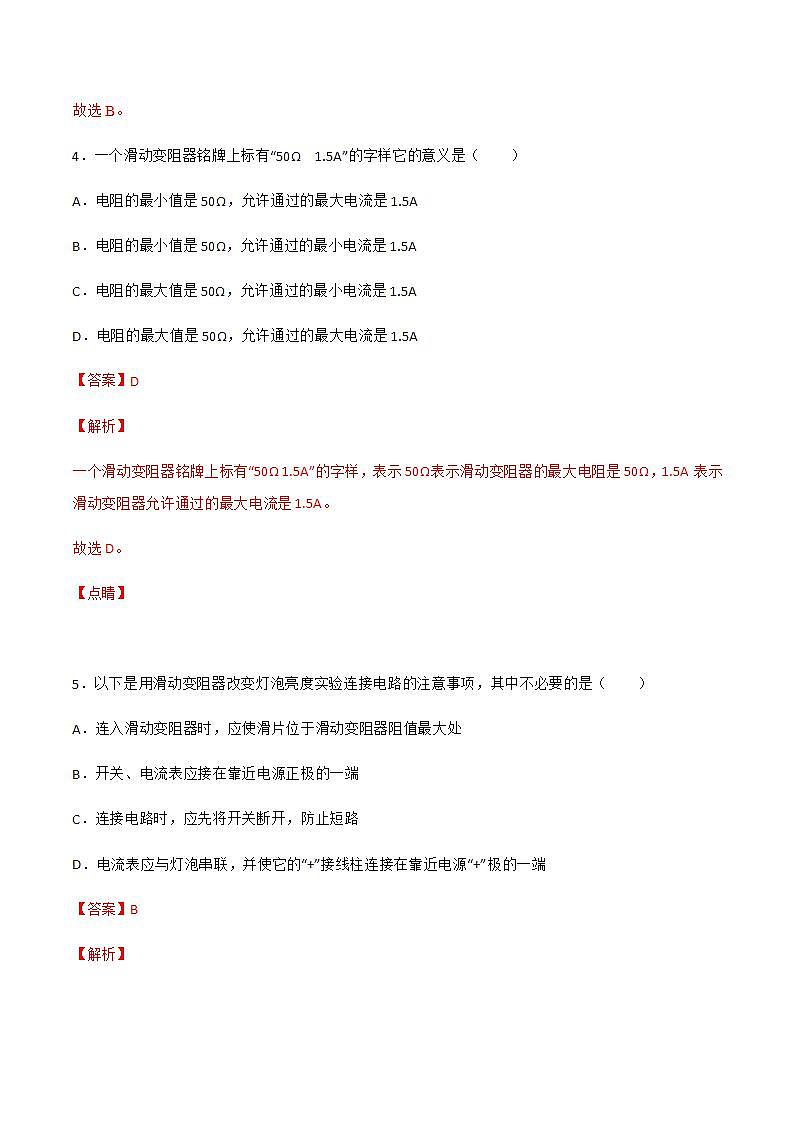

5.滑动变阻器铭牌的物理意义
“ 50 Ω” 表示该滑动变阻器的最大电阻， “2A”表示该滑动变阻器允许通过的最大电流。
滑动变阻器的使用
滑动变阻器有四个接线柱，一般接入电路只需用两个接线柱，那么如何连接呢？
二、滑动变阻器的使用
滑动变阻器的连接方法及阻值变化情况
接B、C等效于接B、D
接A、C等效于接A、D
滑动滑片，阻值不变；电阻为0。
滑动滑片，阻值不变；电阻为最大阻值。
要点归纳：(1)滑动变阻器必须满足“一上一下”的接法。(2)一般情况下，变阻器应串联在电路中。(3)电路中开关闭合前，滑动变阻器应接入最大阻值，即离下接线柱最远端。(4)滑动变阻器的铭牌上标有最大电阻和允许通过的最大电流。滑动变阻器使用时，电路中的电流不能超过其允许通过的最大电流。
下接线柱到滑片之间部分
判断接入电阻的大小
三、电阻箱
电阻箱是一种能够可以调节电阻大小，并且可以显示出接入电路的电阻大小的变阻器。
将电阻箱的两个接线柱连入电路中，调节四个旋钮就能得到接入电路中的阻值
调节四个旋钮能得到0 ~9999 Ω、精确到 1 Ω 的电阻
将各旋钮对应的指示点的示数乘面板上标记的倍数，然后加在一起就是电阻箱连入电路中的阻值
示数：3×1000 Ω+6×100 Ω + 0×10 Ω+8×1 Ω=3608 Ω
常见的四旋盘电阻箱：
滑动变阻器与电阻箱的异同
连接“一上一下”两个接线柱
直接连接两个接线柱
滑片在电阻线上移动
调节旋钮
能够近似于连续改变连入电路中的电阻大小
不能连续改变连入电路中的电阻大小
不能直接读出连入电路中的电阻大小
可直接读出连入电路中的电阻大小
（1）都是通过改变连入电路的电阻线的长度来改变连入电路的电阻
（2）都要与被控制的电路串联
（3）都有规定的最大电阻值和允许通过的最大电流值
（4）通电前都应该把阻值调到最大
变阻器的作用主要是通过调节其电阻值，改变电路中的电流. 滑动变阻器一般只在实验室中应用. 有些家用电器音量调节的器件也是一种变阻器，通常称为电位器。
四、滑动变阻器的应用
电位器
电位器
结构图
如图是一种测定油箱内油量的装置. 其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。油箱中的油量减少时，油面下降，浮子随液面落下，带动滑杆使滑动变阻器滑片向上移动，从而改变了电路中电流表的示数。因此，电流表上一定的示数便对应着油面的一定高
度，把电流表刻度盘改为相应的油量体积数，就可以直接读出油箱中的油量。请问:在这个装置中，电流表示数越大，表示油箱中的油量越多还是越少? 请说明理由。
单击图片：油量表模拟动画
油量表原理
解:在这个装置中，电流表示数增大，表示油箱中的油量越多。理由：因为油箱中的油量减少时，油面下降，浮子随液面落下，带动滑杆使滑动变阻器滑片向上移动，滑动变阻器连入电路中的电阻变大，电路中的电流变小，即油量越少，电流表示数越小，反之电流表示数越大，则表示油箱中的油量越多。

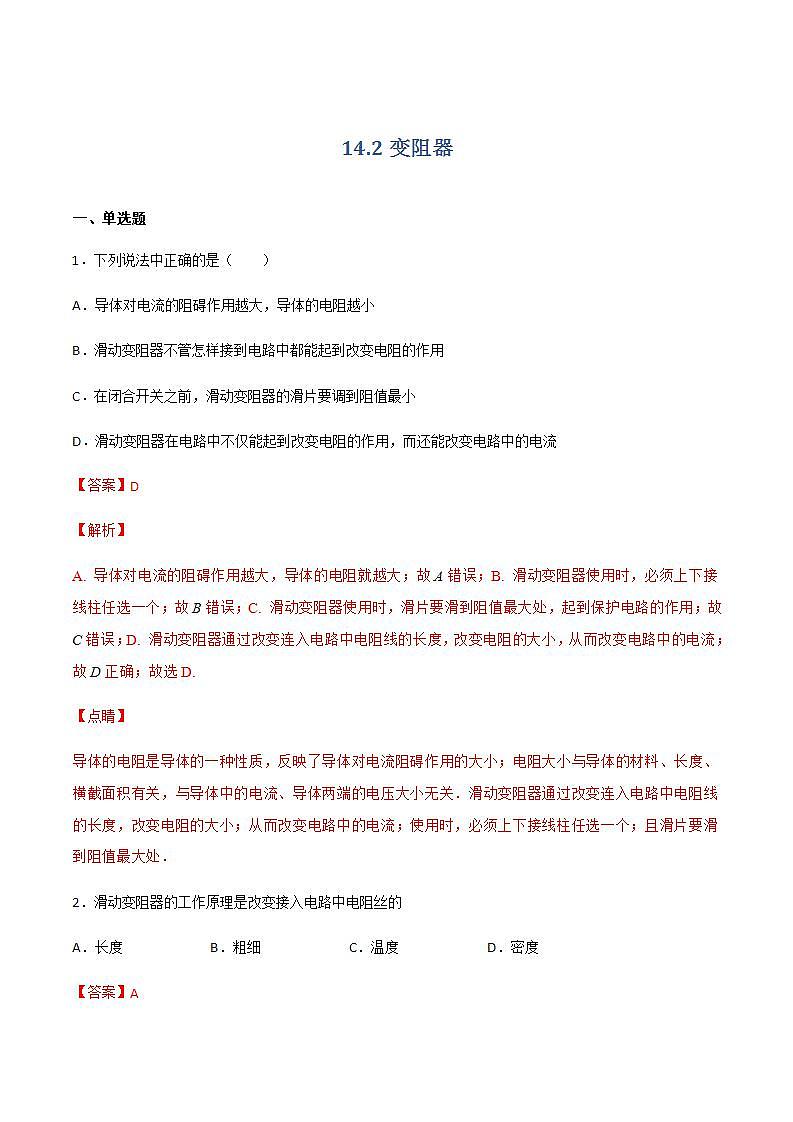

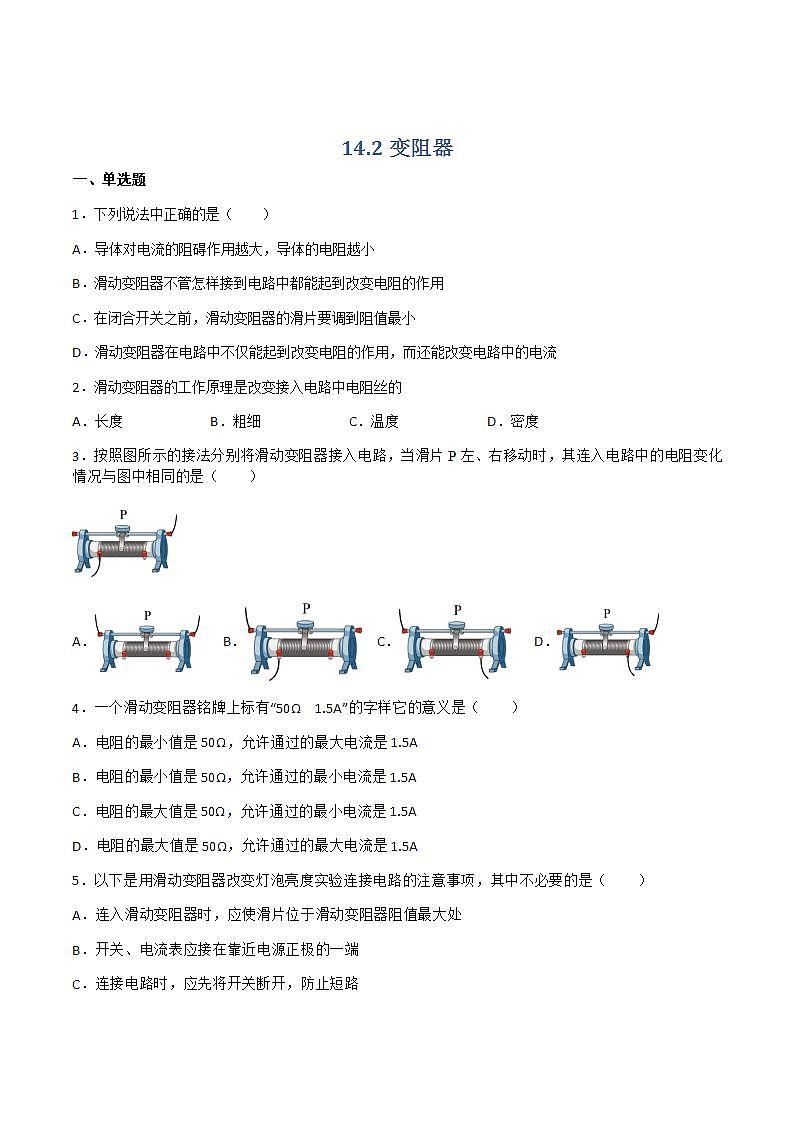

1.滑动变阻器的工作原理是改变接入电路中电阻丝的（ ）A.长度 B.粗细 C.温度 D.密度
A
课堂练习

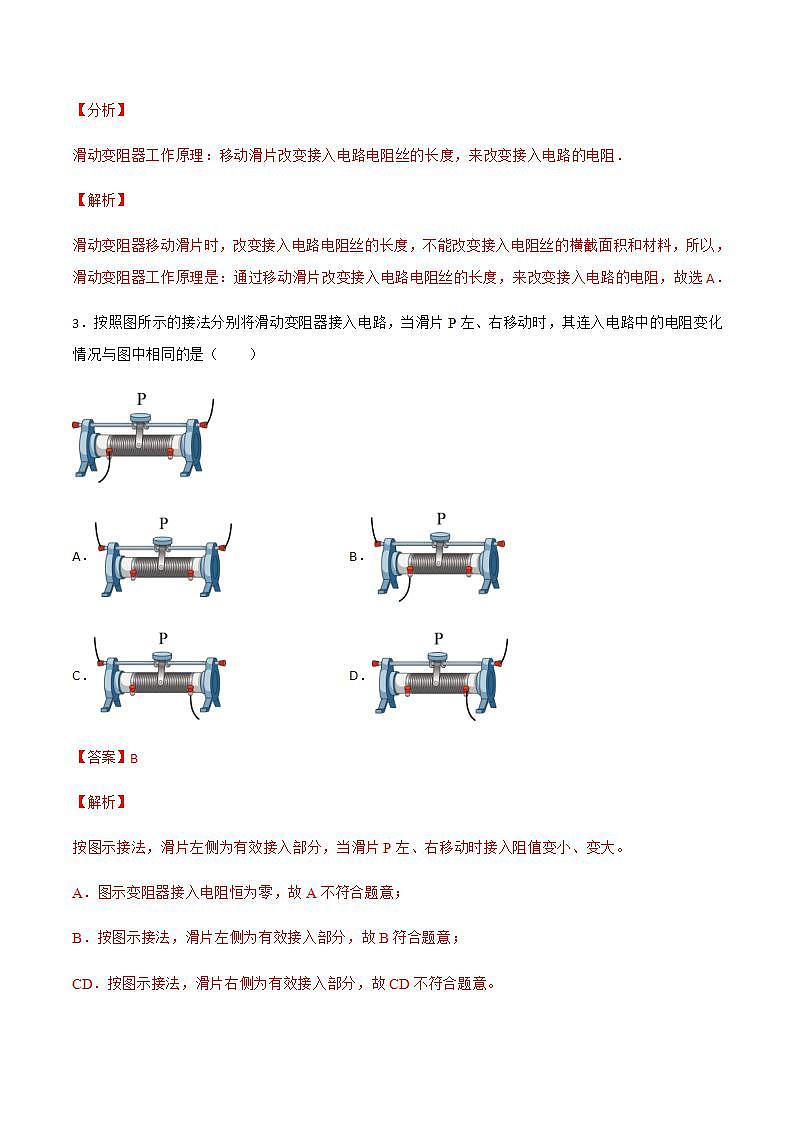

2.当滑动变阻器的滑片向 B 端滑动时，下列四种接法中，变阻器阻值变大的是（ ）
C
3.如图所示，当闭合开关 S 后，滑动变阻器的滑片 P 向右移动时，下列说法正确的是（ ）A.灯 L1 变亮，灯 L2 变暗B.灯 L1 变亮，灯 L2 亮度不变C.灯 L1 变暗，灯 L2 亮度不变D.灯 L1 变暗，灯 L2 变暗
C

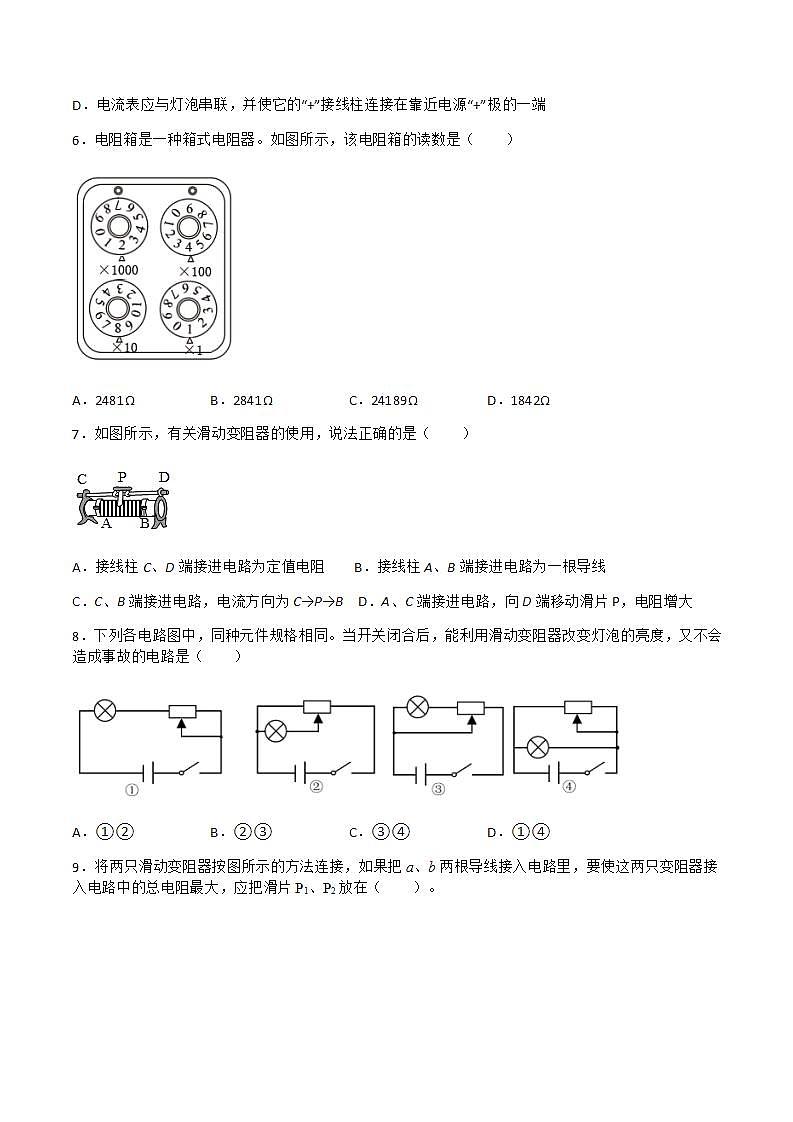

4.如图所示，电阻箱的示数为_______Ω.
2035
变小
下降

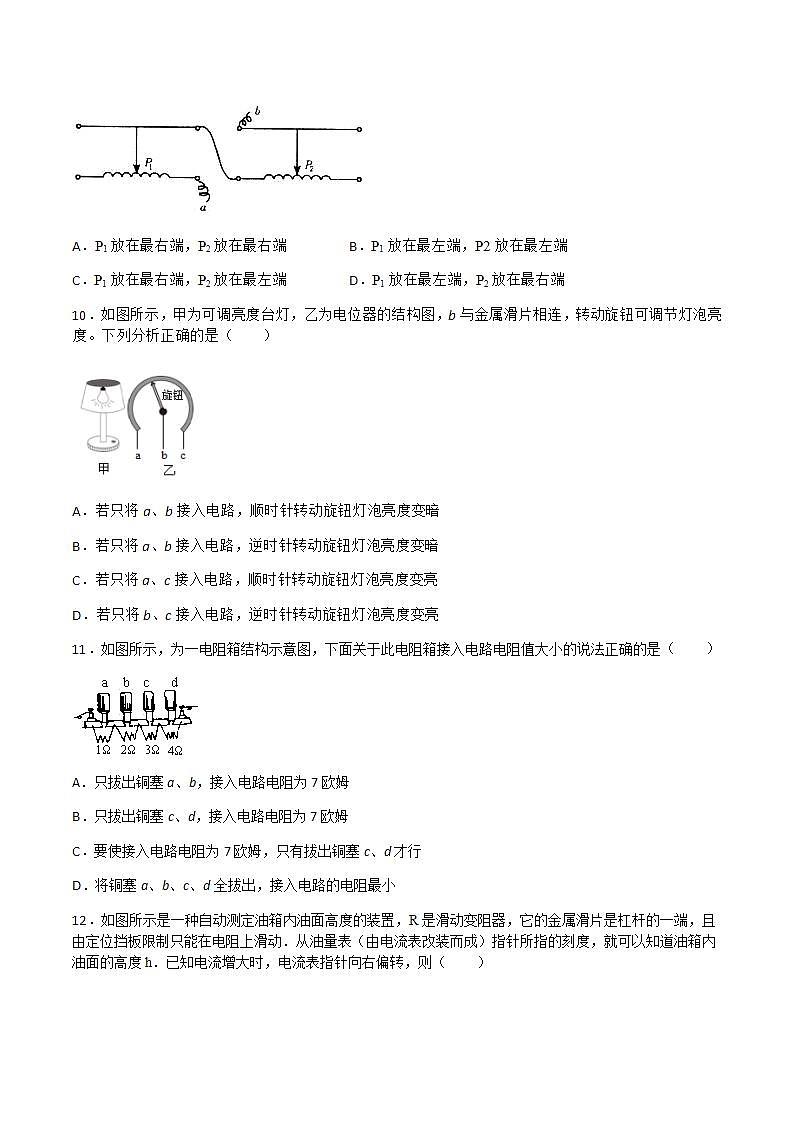

5.如图是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属杆是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当滑动变阻器的金属杆上移时，油箱内油面________，电路中的电流______。
1.滑动变阻器：原理、示意图、符号。2.滑动变阻器的正确使用方法。3.应用
课堂小结
