河南省周口市鹿邑县2021-2022学年九年级（上）期末考试物理试题（B卷）(word版含答案)

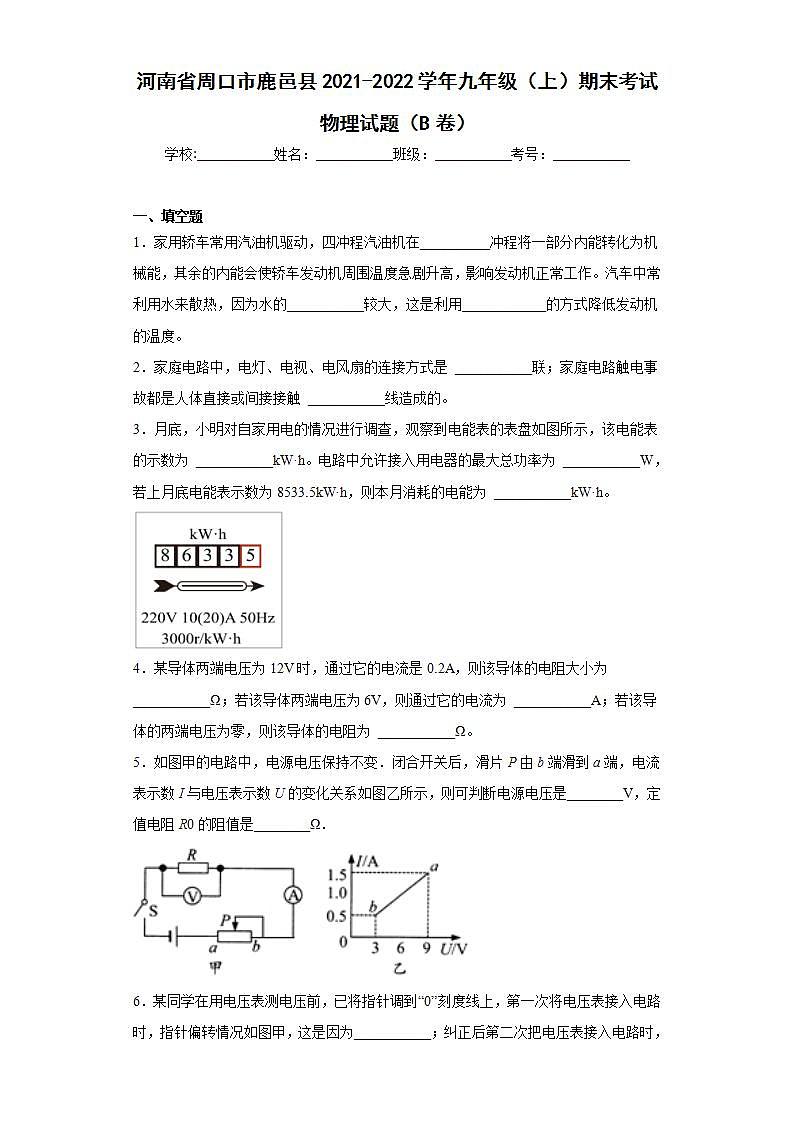

河南省周口市鹿邑县2021-2022学年九年级（上）期末考试物理试题（B卷）

学校:___________姓名：___________班级：___________考号：___________

一、填空题

1．家用轿车常用汽油机驱动，四冲程汽油机在__________冲程将一部分内能转化为机械能，其余的内能会使轿车发动机周围温度急剧升高，影响发动机正常工作。汽车中常利用水来散热，因为水的___________较大，这是利用____________的方式降低发动机的温度。

2．家庭电路中，电灯、电视、电风扇的连接方式是 ___________联；家庭电路触电事故都是人体直接或间接接触 ___________线造成的。

3．月底，小明对自家用电的情况进行调查，观察到电能表的表盘如图所示，该电能表的示数为 ___________kW·h。电路中允许接入用电器的最大总功率为 ___________W，若上月底电能表示数为8533.5kW·h，则本月消耗的电能为 ___________kW·h。

4．某导体两端电压为12V时，通过它的电流是0.2A，则该导体的电阻大小为 ___________Ω；若该导体两端电压为6V，则通过它的电流为 ___________A；若该导体的两端电压为零，则该导体的电阻为 ___________Ω。

5．如图甲的电路中，电源电压保持不变．闭合开关后，滑片P由b端滑到a端，电流表示数I与电压表示数U的变化关系如图乙所示，则可判断电源电压是________V，定值电阻R0的阻值是________Ω．

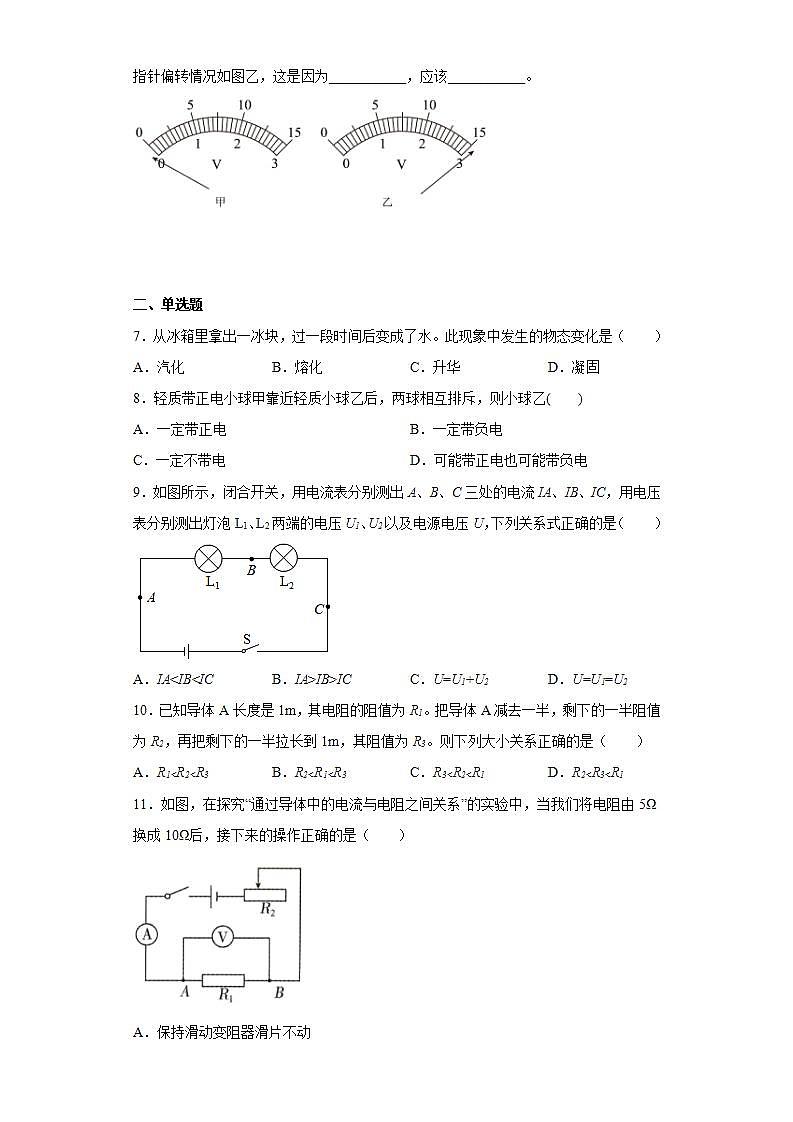

6．某同学在用电压表测电压前，已将指针调到“0”刻度线上，第一次将电压表接入电路时，指针偏转情况如图甲，这是因为___________；纠正后第二次把电压表接入电路时，指针偏转情况如图乙，这是因为___________，应该___________。

二、单选题

7．从冰箱里拿出一冰块，过一段时间后变成了水。此现象中发生的物态变化是（　　）

A．汽化 B．熔化 C．升华 D．凝固

8．轻质带正电小球甲靠近轻质小球乙后，两球相互排斥，则小球乙(       )

A．一定带正电 B．一定带负电

C．一定不带电 D．可能带正电也可能带负电

9．如图所示，闭合开关，用电流表分别测出A、B、C三处的电流IA、IB、IC，用电压表分别测出灯泡L1、L2两端的电压U1、U2以及电源电压U，下列关系式正确的是（　　）

A．IA<IB<IC B．IA>IB>IC C．U=U1+U2 D．U=U1=U2

10．已知导体A长度是1m，其电阻的阻值为R1。把导体A减去一半，剩下的一半阻值为R2，再把剩下的一半拉长到1m，其阻值为R3。则下列大小关系正确的是（　　）

A．R1<R2<R3 B．R2<R1<R3 C．R3<R2<R1 D．R2<R3<R1

11．如图，在探究“通过导体中的电流与电阻之间关系”的实验中，当我们将电阻由5Ω换成10Ω后，接下来的操作正确的是（       ）

A．保持滑动变阻器滑片不动

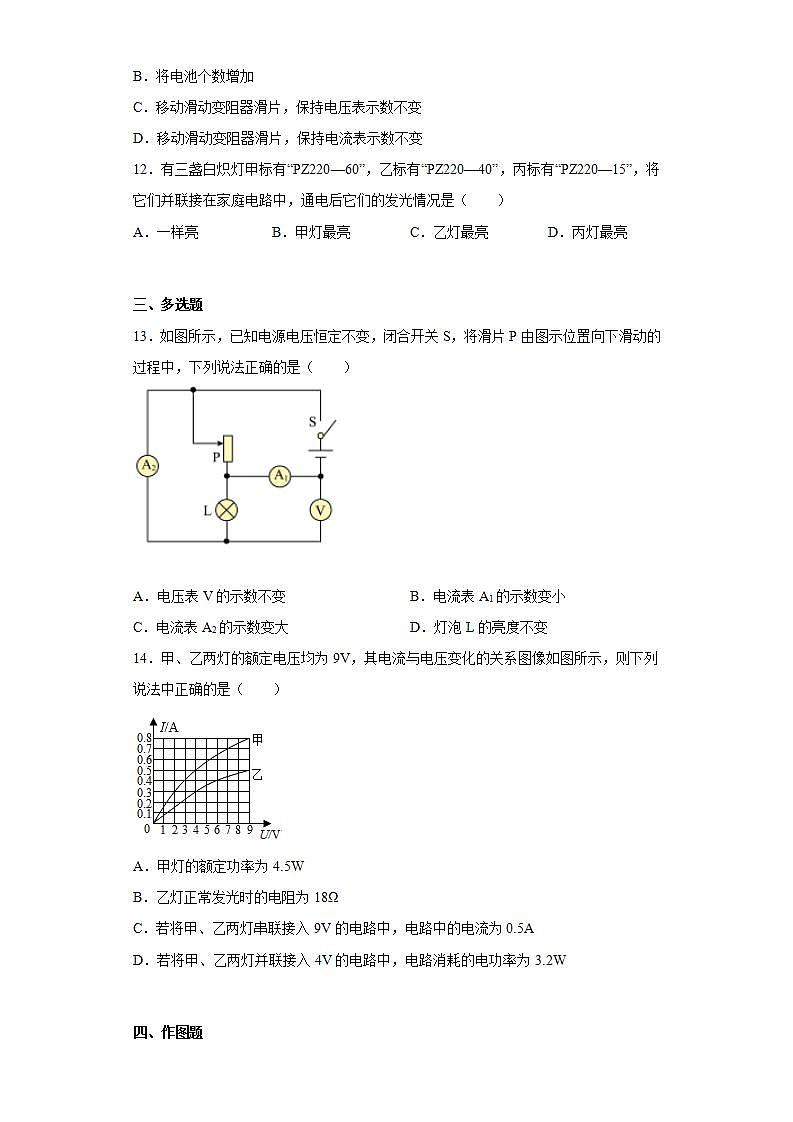

B．将电池个数增加

C．移动滑动变阻器滑片，保持电压表示数不变

D．移动滑动变阻器滑片，保持电流表示数不变

12．有三盏白炽灯甲标有“PZ220—60”，乙标有“PZ220—40”，丙标有“PZ220—15”，将它们并联接在家庭电路中，通电后它们的发光情况是（　　）

A．一样亮 B．甲灯最亮 C．乙灯最亮 D．丙灯最亮

三、多选题

13．如图所示，已知电源电压恒定不变，闭合开关S，将滑片P由图示位置向下滑动的过程中，下列说法正确的是（　　）

A．电压表V的示数不变 B．电流表A1的示数变小

C．电流表A2的示数变大 D．灯泡L的亮度不变

14．甲、乙两灯的额定电压均为9V，其电流与电压变化的关系图像如图所示，则下列说法中正确的是（　　）

A．甲灯的额定功率为4.5W

B．乙灯正常发光时的电阻为18Ω

C．若将甲、乙两灯串联接入9V的电路中，电路中的电流为0.5A

D．若将甲、乙两灯并联接入4V的电路中，电路消耗的电功率为3.2W

四、作图题

15．如图所示，按照安全用电原则，用笔画线代替导线，将开关、灯泡接入家庭电路中。

16．这是某品牌的拖地机器人，内部主要有电动机和锂电池组成。工作时需要先闭合机器人底部的一个电源开关S1，然后再按上面的开机按钮（相当于开关）S2，机器人就开始拖地。请你利用一个电动机、两个开关、电源、导线等器材画出符合要求的电路图。

五、实验题

17．小芳用如图所示的装置“探究水沸腾时温度变化特点”的实验。

（1）甲图装置错误的地方是______。

（2）沸腾时水中气泡的情形如图乙中______（选“A”或“B”）。

（3）当水温接近90℃时，每隔1min记录一次温度，并绘制了如图丙所示水温随时间变化的图像，由图像可知，水沸腾时的特点是______。

（4）通过这个实验，小芳终于明白妈妈用炉火炖老母鸡时，在沸腾后总是______（选填“保持大火”、“调为小火”）的道理。

18．在探究“影响电流热效应的因素”实验中：

（1）为了探究电热器产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，通过比较烧瓶内液体的温度变化，来判断相同时间内不同电流产生的热量多少，这种研究方法叫 ___________，若他想让烧瓶内液体在短时间内温度变化更明显，应选用 ___________（选填“煤油”或“水”），理由是 ___________。

（2）若要探究电热器产生热量与电阻的关系，应保持电流和 ___________相等，同时选择乙图中 ___________（选填“A”或“B”）烧瓶与甲图中的烧瓶 ___________（造填“串联”或“并联”）。（甲、乙两图中烧瓶内液体的种类和质量完全相同）

19．小军在做“测量定值电阻Rx的阻值”的实验时，老师为他提供的器材有：电源、未知阻值的定值电阻Rx、符合实验要求的滑动变阻器、电压表、电流表、开关和导线，图乙是设有连接完整的实物电路图。

（1）请根据图甲用笔画线代替导线将实物电路图（图乙）连接完整（要求：向右移动滑动变阻器的滑片P使电流表示数变小；导线不交叉）；(      )

（2）在连接电路时，开关必须 ___________；实验前，为了保护电路，滑动变阻器的滑片P应置于 ___________（选填“A”或“B”）端；

（3）闭合开关后，无论怎样移动滑片P，发现电流表始终无示数，电压表有示数，其原因可能是 ___________；

A．滑动变阻器断路

B．定值电阻断路

C．定值电阻短路

（4）排除故障后，当电压表示数为2.4V时，电流表示数如图丙所示为 ___________A，则定值电阻的阻值为 ___________Ω，定值电阻的电功率为 ___________W；

（5）完成上述实验后，小军同学又想测量额定电压为U额的小灯泡的额定功率，但发现电流表已经损坏，于是他又找来两个开关和一个阻值为R0的定值电阻，设计了如图丁所示的电路，已知电源电压恒为U（U>U额），请你完成下面的实验步骤；

①闭合开关S、S1，断开开关S2，调节滑动变阻器的滑片，使电压表示数为 ___________；

②闭合开关S、S2，断开开关S1，保持滑动变阻器的滑片不动，读出电压表示数为U1；

③小灯泡额定功率的表达式为P额=___________。

六、计算题

20．如图所示的电路中，电源两端电压保持不变，电阻R1=10Ω，电阻R2=5Ω，当开关S闭合时，电压表的示数为2V，求：

（1）电流表的示数；

（2）电源两端的电压；

（3）通电10s，电流通过电阻R2所产生的热量。

七、综合题

21．如表是李华同学家饮水机的铭牌参数，学习电学知识后，他好奇饮水机的工作原理，请教老师后得到饮水机的电路原理图如图所示，当蓄水箱中装满水时，请你帮他解决如下问题：

（1）当开关S闭合，S0___________（选填“闭合”或“断开）时饮水机处于加热状态；

（2）如果饮水机把蓄水箱中的水从75℃加热到95℃用了210s，求此饮水机的加热效率；[c水=4.2×103J/（kg•℃），ρ水=1.0×103kg/m3](        )

（3）铭牌上的保温功率已模糊不清，已知R1=988Ω，求饮水机的保温功率。（结果保留到小数点后两位）(         )

参考答案：

1．     做功     比热容     热传递

2．     并     火

3．     8633.5     4400     100

4．     60     0.1     60

5．     9     6

6．     电压表的正负接线柱接反了     选用的量程偏小了     换用较大的量程

7．B

8．A

9．C

10．B

11．C

12．B

13．AD

14．BD

15．

16．

17．     温度计的玻璃泡接触到了烧杯底部     A     持续吸热，但温度保持不变     调为小火

18．     转换法     煤油     煤油比热容小，相等的质量吸收相同的热量，温度上升明显     电压     B     串联

19．          断开     B     B     0.3     8     0.72     U﹣U额

20．（1）0.2A；（2）3V；（3）2J

21．     闭合     80%     48.99W
