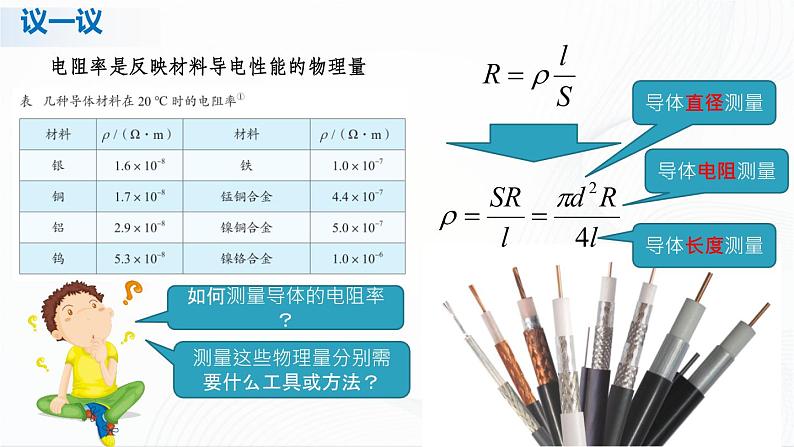

电阻率是反映材料导电性能的物理量
如何测量导体的电阻率？
测量这些物理量分别需要什么工具或方法？

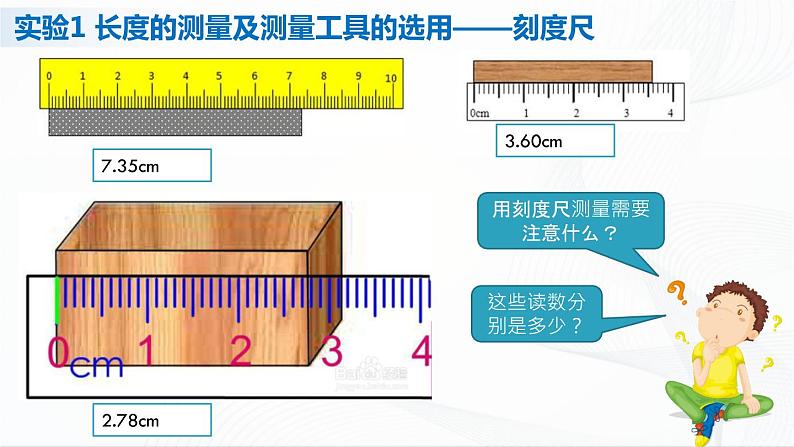

实验1 长度的测量及测量工具的选用——刻度尺
用刻度尺测量需要注意什么？

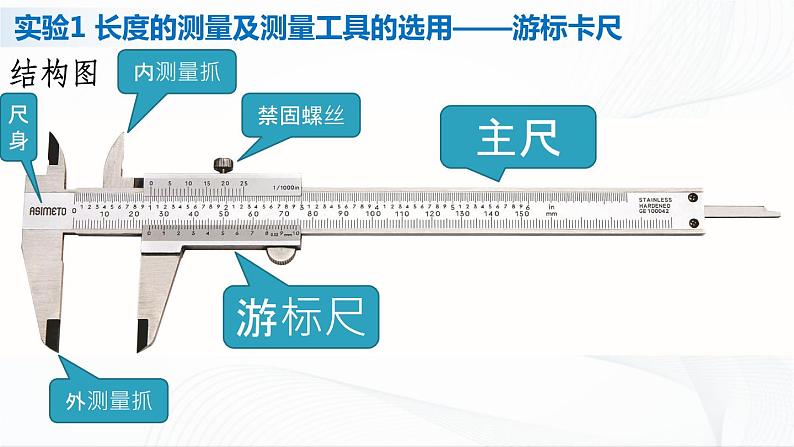

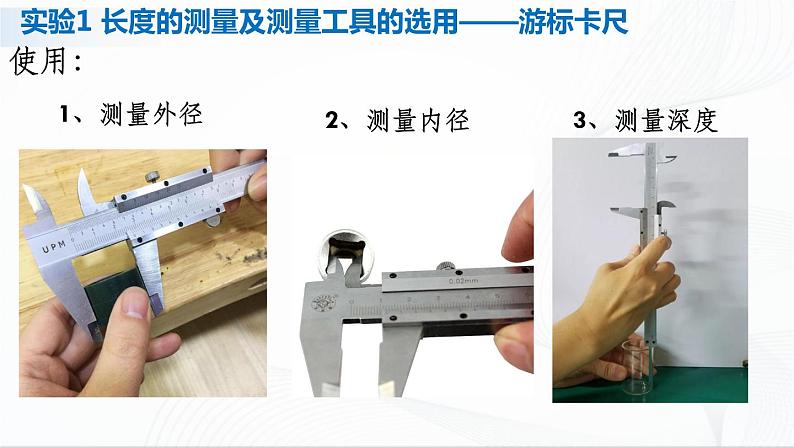

实验1 长度的测量及测量工具的选用——游标卡尺

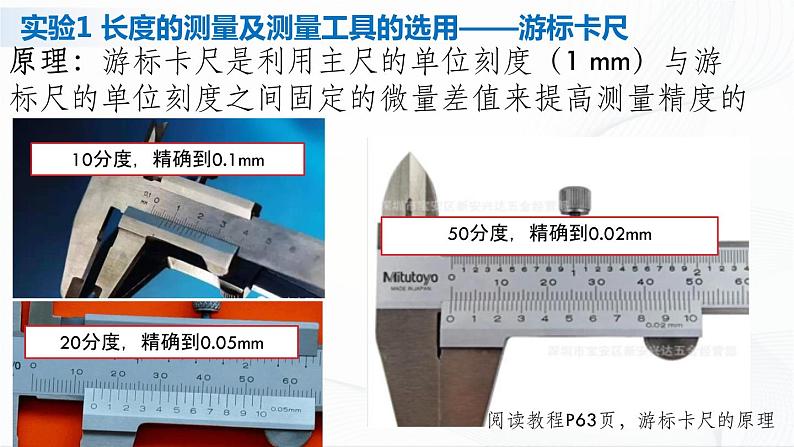

原理：游标卡尺是利用主尺的单位刻度（1 mm）与游标尺的单位刻度之间固定的微量差值来提高测量精度的
阅读教程P63页，游标卡尺的原理

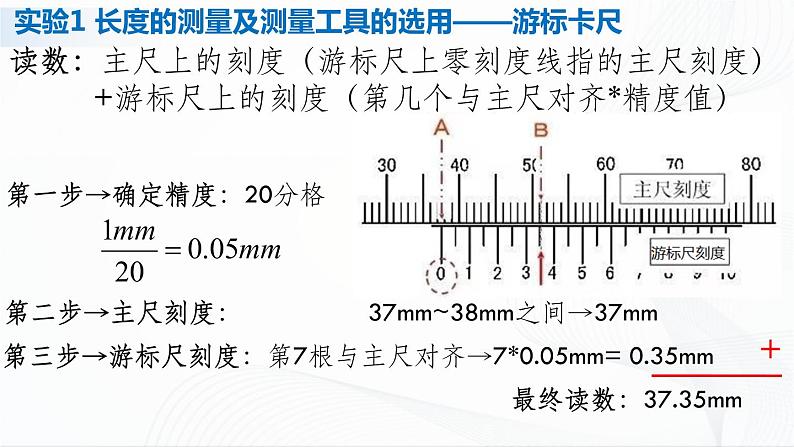

读数：主尺上的刻度（游标尺上零刻度线指的主尺刻度） +游标尺上的刻度（第几个与主尺对齐*精度值）
第二步→主尺刻度： 37mm~38mm之间→37mm
第三步→游标尺刻度：第7根与主尺对齐→7*0.05mm= 0.35mm
原理：当旋钮 旋转一周50分格，螺杆便沿着旋转轴线方向前进或后退一个螺距（0.5mm）的距离
读数：固定刻度（露出部分，读到0.5mm整数倍） +可动刻度（刻度线指到哪里，估读到0.001mm）
第二步→可动刻度： 0.000mm
第一步→固定刻度：5.0mm
第二步→可动刻度： 0.225mm
第一步→固定刻度：6.5mm
实验：螺旋测微器——使用
用螺旋测微器测量物体的微小尺寸 时，先使F与A接触，E的左边缘与B的零刻度 线对正； 将被测物体夹在F与A之间， 旋转D，当F快靠近物体时，停止使用D，改用 D′，听到“喀喀”声时停止；然后读数。
实验2 金属丝电阻率的测量
改变滑动变阻器，多次测量电压电流，通过U-I图像求电阻
物理量的测量——金属丝有效长度
刻度尺，多次测量接入电路的有效长度，取平均值
物理量的测量——金属丝直径
计算金属电阻率查表对比
在测定阻值较小的金属丝的电阻率的实验中，为了减小实验误差，并要求在实验中获得较大的电压调节范围，在测量其电阻时应选择的电路是( )A. B.C. D.
在“测定金属的电阻率”实验中，以下操作中错误的是( )A. 用米尺量出金属丝的全长三次，算出其平均值B. 用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值C. 用伏安法测电阻时采用电流表外接线路，多次测量后算出其平均值D. 实验中应保持金属丝的温度不变
1. 刻度尺的使用及读数
2. 游标卡尺：使用及读数
①分类：10分格：精度0.1mm 20分格：精度0.05mm 50分格：精度0.02mm
②读数：主尺上的刻度（游标尺上零刻度线指的主尺刻度） +游标尺上的刻度（第几个与主尺对齐*精度值）
3. 螺旋测微器：使用及读数
①读数：固定刻度（露出部分，读到0.5mm整数倍） +可动刻度（刻度线指到哪里，估读到0.001mm）
如图所示，螺旋测微器(图1)、游标卡尺(图2)的读数，下列选项正确的是(   )，，，，0.675cm
