江苏省镇江市丹阳市2021-2022学年九年级（上）期末考试物理试题（B卷）(word版含答案)

这是一份江苏省镇江市丹阳市2021-2022学年九年级（上）期末考试物理试题（B卷）(word版含答案)，共13页。试卷主要包含了单选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。

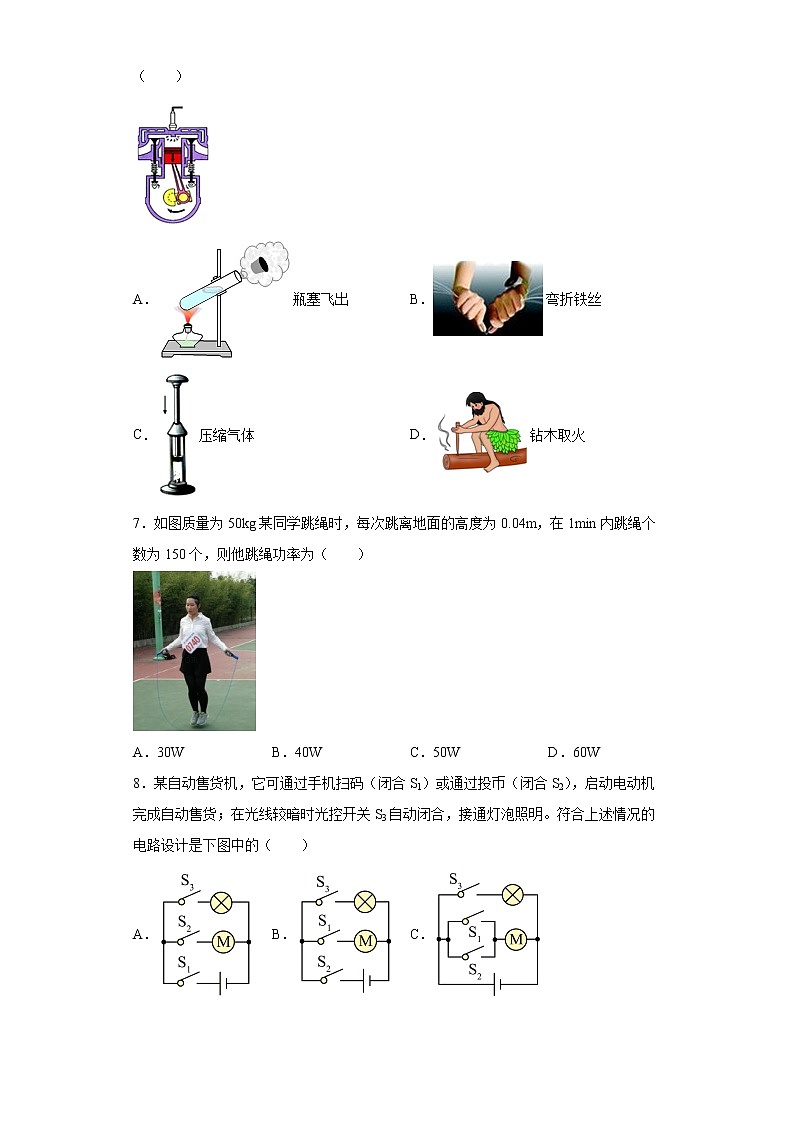

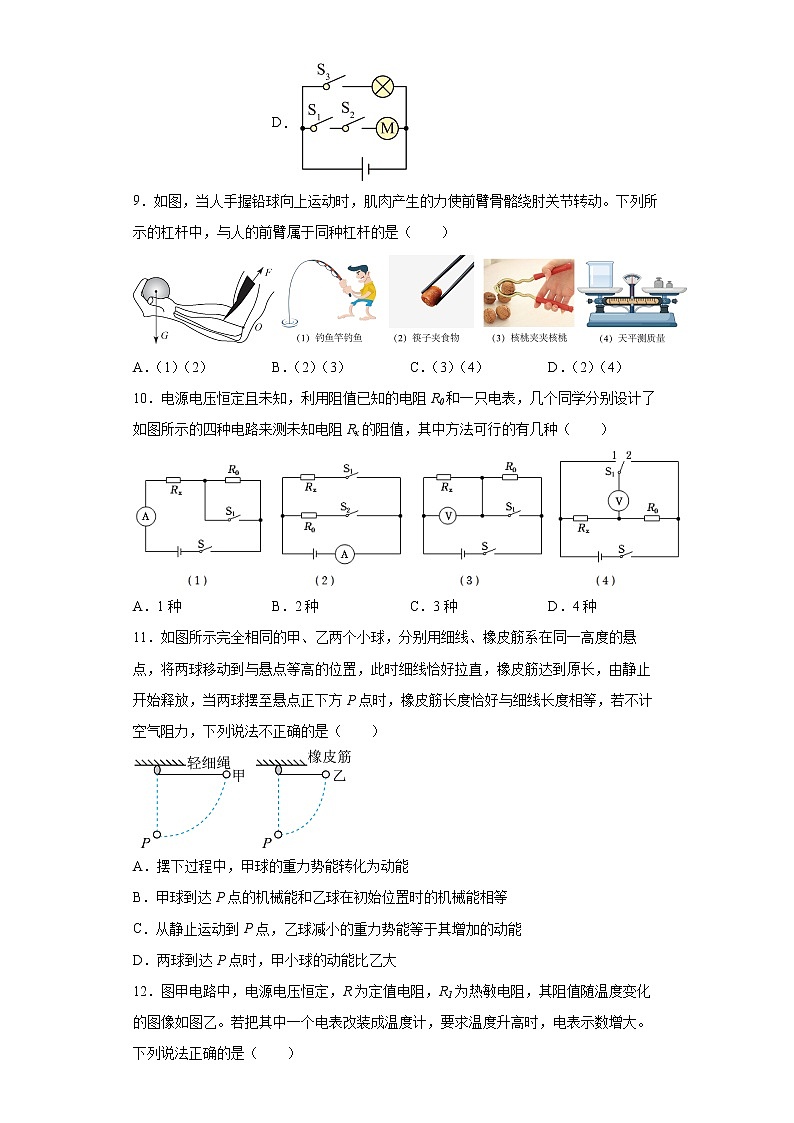

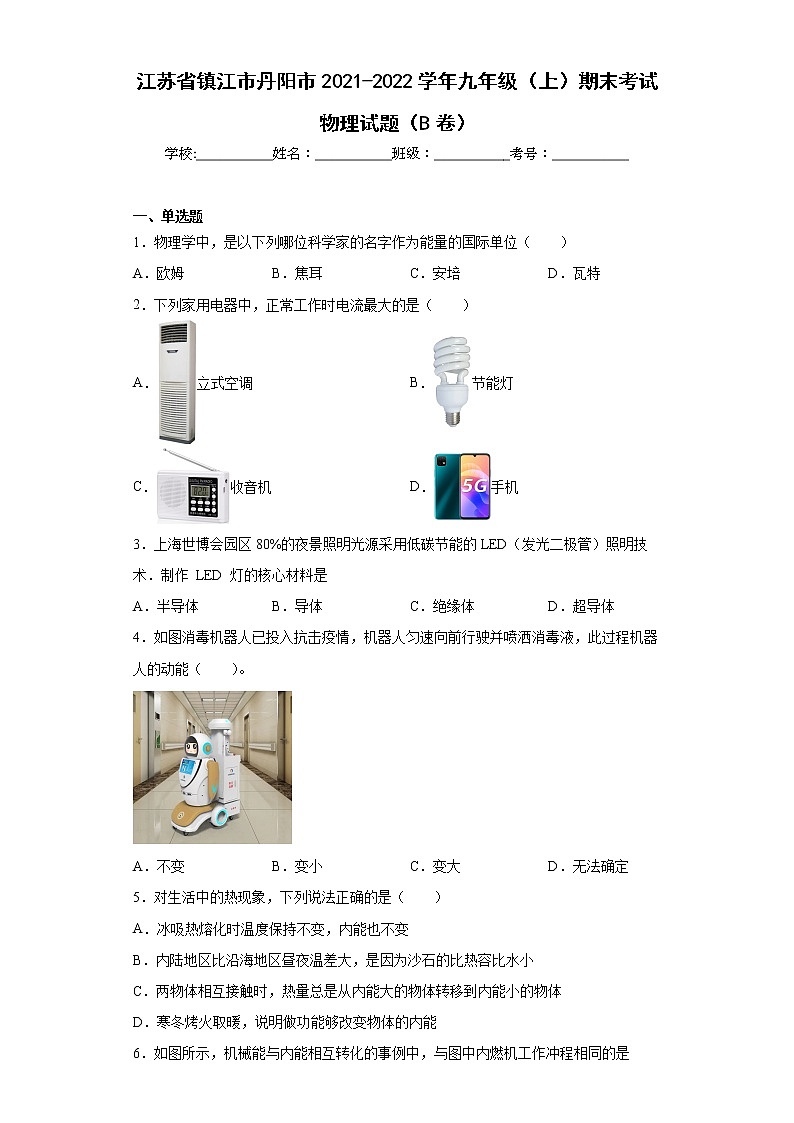

江苏省镇江市丹阳市2021-2022学年九年级（上）期末考试物理试题（B卷）学校:___________姓名：___________班级：___________考号：___________ 一、单选题1．物理学中，是以下列哪位科学家的名字作为能量的国际单位（　　）A．欧姆 B．焦耳 C．安培 D．瓦特2．下列家用电器中，正常工作时电流最大的是（　　）A．立式空调 B．节能灯C．收音机 D．手机3．上海世博会园区80%的夜景照明光源采用低碳节能的LED（发光二极管）照明技术．制作 LED 灯的核心材料是A．半导体 B．导体 C．绝缘体 D．超导体4．如图消毒机器人已投入抗击疫情，机器人匀速向前行驶并喷洒消毒液，此过程机器人的动能（　　）。A．不变 B．变小 C．变大 D．无法确定5．对生活中的热现象，下列说法正确的是（　　）A．冰吸热熔化时温度保持不变，内能也不变B．内陆地区比沿海地区昼夜温差大，是因为沙石的比热容比水小C．两物体相互接触时，热量总是从内能大的物体转移到内能小的物体D．寒冬烤火取暖，说明做功能够改变物体的内能6．如图所示，机械能与内能相互转化的事例中，与图中内燃机工作冲程相同的是（　　）A．瓶塞飞出 B．弯折铁丝C．压缩气体 D．钻木取火7．如图质量为50kg某同学跳绳时，每次跳离地面的高度为0.04m，在1min内跳绳个数为150个，则他跳绳功率为（　　）A．30W B．40W C．50W D．60W8．某自动售货机，它可通过手机扫码（闭合S1）或通过投币（闭合S2），启动电动机完成自动售货；在光线较暗时光控开关S3自动闭合，接通灯泡照明。符合上述情况的电路设计是下图中的（　　）A． B． C． D．9．如图，当人手握铅球向上运动时，肌肉产生的力使前臂骨骼绕肘关节转动。下列所示的杠杆中，与人的前臂属于同种杠杆的是（　　）A．（1）（2） B．（2）（3） C．（3）（4） D．（2）（4）10．电源电压恒定且未知，利用阻值已知的电阻R0和一只电表，几个同学分别设计了如图所示的四种电路来测未知电阻Rx的阻值，其中方法可行的有几种（　　）A．1种 B．2种 C．3种 D．4种11．如图所示完全相同的甲、乙两个小球，分别用细线、橡皮筋系在同一高度的悬点，将两球移动到与悬点等高的位置，此时细线恰好拉直，橡皮筋达到原长，由静止开始释放，当两球摆至悬点正下方P点时，橡皮筋长度恰好与细线长度相等，若不计空气阻力，下列说法不正确的是（　　）A．摆下过程中，甲球的重力势能转化为动能B．甲球到达P点的机械能和乙球在初始位置时的机械能相等C．从静止运动到P点，乙球减小的重力势能等于其增加的动能D．两球到达P点时，甲小球的动能比乙大12．图甲电路中，电源电压恒定，R为定值电阻，R1为热敏电阻，其阻值随温度变化的图像如图乙。若把其中一个电表改装成温度计，要求温度升高时，电表示数增大。下列说法正确的是（　　） A．应该选用电压表改装成温度计B．减小R的电阻值可提高温度计灵敏度C．温度升高时，R1消耗的电功率一定增大D．温度降低时，电压表示数变化量和电流表示数变化量之比变大 二、填空题13．家庭电路中，开关应接在 _____（选填“火”、“地”或“零”）线上；检修家庭电路时需使用测电笔识别零线和火线，甲、乙两图中测电笔的使用方法正确的是 _____（选填“甲”或“乙”）图；图丙为家庭中常用的接线板，接在两孔和三孔上的用电器是 _____联的，在使用时，三孔插座中间上方的插孔应与 _____（选填“火”、“地”或“零”）线相连。14．规格为“2.5V 0.25A”的小灯泡正常工作时的电阻是 _____Ω。现将它接到电压是4.5V的电源上，为使它正常工作，需要 _____联一个阻值为 _____Ω的电阻。15．如图所示，轻质杠杆OB可绕O点转动，，物块G重30N，，在B点作用一个竖直向上的拉力F使杠杆在水平位置平衡，F的大小为______N；保持杠杆在水平位置平衡，仅将拉力F沿顺时针方向转动，则在转至虚线所示位置的过程中，拉力大小将______，在转至虚线所示位置时，拉力与物重的大小关系为F______G．16．小明按如图甲所示的电路进行实验，闭合开关后两灯都正常发光，电压表V1的示数为3V，V2的示数如图乙所示，此时V2的示数为 _____V，L1和L2的额定功率之比为 _____。17．一台单缸四冲程汽油机，将机械能转化为内能的是______冲程．若飞轮转速是2 400 r/min，该汽油机每秒做功______次。18．如图甲所示为某型号的电烤箱，有“高温”和“低温”两挡，内部结构的电路示意图如图乙所示，其中R1和R2均为发热电阻；当开关S接1时，电路是 _____（选填“高温”或“低温”）挡；当开关S分别接“1”和“2”时，电流表的示数分别为5A和2A，则电阻R2为 _____Ω；电烤箱处于“高温”挡工作10min产生热量为 _____J。 19．小明家电能表如图甲所示，示数为 _____。某取暖器广告宣称“持续工作一天用不了一度电”，请根据图乙说明书判断，该取暖器的广告宣传是 _____（选填“真实”或“虚假”）的；关闭其它用电器，将该取暖器接入电路，发现36s内电能表转25r，这段时间取暖器消耗的电能为 _____J，此时的实际电压 _____（选填“大于”、“等于”或“小于”）220V。 20．如图是小明自制的电子秤电路（不考虑弹簧的电阻，且弹簧形变量与外力成正比），已知电源电压恒为6V，滑动变阻器R1的规格为“20Ω 1A”，电子秤的测量范围是0~30kg；当电子秤达到最大测量值时，R1的金属滑片在最下端，改装成电子秤的电表正好满偏，则R2的阻值为 _____Ω，轻质托盘上物体的质量为10kg时，该电表示数为 _____，电子秤刻度板上质量的刻度 _____（“均匀分布”、“左疏右密”或“右疏左密”）。21．实验小组利用如图甲所示的电路，做了三次实验操作：（1）只闭合S1，将滑动变阻器R2的滑片移至最左端时，电流表示数为0.3A，R1的功率为P1；（2）闭合开关S1和S2，移动滑片至某一位置时，电压表和电流表的示数分别为3V和0.2A；（3）只闭合S1，将滑动变阻器R2的滑片移至最右端时，小灯泡功率为0.3125W，R2的功率为P2；已知：电源电压不变，灯泡L的电流随电压变化图像如图乙。则R1的阻值为_____Ω，电源电压为_____V，实验③中，电流表的示数为_____A，P1：P2＝_____。 三、作图题22．请在图中作出力F的力臂。并用l表示。23．请在图中画出提升滑轮组最省力的绕法。24．请在图中恰当位置填入电流表或电压表使电路正常工作。 四、实验题25．某同学在“探究不同物质吸热情况”的实验中，将水和煤油分别装在两个相同的烧杯中，用相同的酒精灯加热，每隔1min记录一次温度。（1）图甲是实验时的情景，水和煤油液面相平，其中有一处明显错误，请指出错误之处：_____；（2）纠正错误后，若被加热物质单位时间内吸收热量相同，则实验中用加热时间可反映物质 _____；（3）图乙中，若图线②反映水的温度随时间的变化规律，则图线 _____（填序号）可以反映煤油的温度随时间的变化规律。加热过程中，酒精灯内酒精的热值 _____（填“变大”、“不变”或“变小”）；（4）如图丙为电极式电热水袋外形图，如图丁是其内部结构示意图，热水袋内有两根棒状金属电极，在通电的情况下，电流从一个电极经过液体传导至另一个电极，利用电流的 _____效应加热液体。使用前先在热水袋内灌入水，再加盐。加水目的：利用水的 _____，使用时暖手效果更好；加盐目的：减小液体的 _____来增大电流。26．小华同学利用如图甲所示电路图探究“通过导体的电流与电阻的关系”。已知电源电压为3V，电流表量程是0~0.6A，电压表的量程是0~3V。（1）连接电路时，开关应 _____，实验开始时，图甲中滑动变阻器的滑片P应位于 _____端；（2）实验时，若电压表示数突然变大，电流表示数突然变小，则导线 _____可能断路；（选填“a”、“b”或“c”）（3）在探究电流与电阻的关系时，小华同学在5～20Ω范围内改变电阻箱的阻值，通过调节滑动变阻器的滑片，使电压表示数保持不变，记录下电阻箱的阻值R与对应的电流表示数I，并绘制了与R倒数之间的关系图线如图乙图线①。①本次实验中，根据图线①可知，电压表示数保持 _____V不变；②根据图线①可知，为了保持上述电压表的示数不变，实验中滑动变阻器接入电路中的阻值最大为 _____Ω；③实验结论：在电压一定时，_____；（4）小明完成相同实验绘制的图线如图乙图线②所示，与图线①比较，图线②斜率更大（图线更陡）的原因是：_____。27．在“测小灯泡额定电功率”的实验中，提供的器材有：三节干电池组，额定电压为2.5V的待测小灯泡（电阻约为10Ω），电流表（0～0.6A、0～3A），电压表（0～3V、0～15V），开关和导线若干，另有标有“30Ω 2A”的滑动变阻器R1和标有“5Ω 1A”的滑动变阻器R2。（1）在如图甲所示的实验电路中，用笔画线代替导线将电路连接完整；______（2）为了使灯泡正常发光，应选择的滑动变阻器是 _____（选填“R1”或“R2”）；（3）实验开始，闭合开关后，发现小灯泡不亮，首先应该进行的操作是 _____（选填字母符号）；A．较大范围移动滑动变阻器滑片B．检查各元件的接线柱C．检查电源电压是否正常D．仔细观察灯泡灯丝是否断开了（4）小易同学，移动滑片P到某一点时，电压表示数如图乙所示，若她想测量小灯泡的额定功率，应将图甲中滑片P向 _____（选填“左”或“右”）端移动，此过程，电路中总功率 _____（选填“变大”、“变小”或“不变”）；（5）小易同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图像，根据图像信息，可计算出小灯泡的额定功率是 _____W；（6）若增加一个阻值为10Ω的定值电阻R0，只利用一只电流表，设计了如图丁电路来测量另一个额定电压为3.8V小灯泡的额定功率，步骤如下：①闭合S，将S1拨到a，调节滑动变阻器，使电流表示数为0.38A；②保持滑动变阻器滑片位置不变，闭合S，将S1拨到b，读出电流表示数I1；③计算小灯泡的额定功率为P＝3.8VI1；小明认为此步骤不可行，试说明其理由：_____。 五、计算题28．如图所示，小明用动滑轮在时间5s内将重为80N的物体竖直向上匀速提升了1m，施加的力F为50N。（1）绳端移动的速度是多少？（2）拉力F做功的功率为多少？（3）提升该物体时动滑轮的机械效率是多少？29．一辆油电混合动力轿车，仅凭汽油发动机提供动力，使这辆车在平直公路上以20m/s的速度匀速行驶了140s，共消耗燃油400g，此时汽车动能为2×105J。当驾驶员看到前方有停车检查标志，立即松开汽车的加速踏板（油门），并启动储能装置将动能转化为电能，以达到使轿车减速的目的。轿车从开始减速至停下这一段时间内，共有1.2×105J的电能储存到蓄电池中。已知：汽油发动机输出功率为3×104W，燃油的热值为4.2×107J/kg，求：（1）轿车以20m/s的速度匀速行驶时所受阻力的大小？（2）汽车匀速行驶时，汽油发动机的效率？（3）减速过程中存储装置的储能效率？（储存的电能占减少动能的比例） 六、综合题30．为防止燃气泄漏危害，许多家庭都安装了燃气泄漏自动保护装置。当泄漏的燃气达到一定浓度时，装置能自动关闭燃气阀门。图1为小敏设计的模拟装置示意图，虚线圆框表示气敏传感器，为保证传感器内气敏电阻能正常工作，需要用加热电阻丝电路通电加热。已知电源电压U1=6V，当燃气浓度升高，电阻箱R0两端电压UAB≥2V时，燃气管道阀门自动闭合（不需要考虑燃气管道阀门与电阻箱R0的连接）；气敏电阻RC的阻值与燃气浓度的关系如图2所示。（1）燃气泄漏后，随着燃气浓度变大，RC的阻值将变 _____，UAB将变 _____；（2）已知U2=3V，S2闭合后，加热电阻丝的发热功率为0.3W，则R=_____Ω；（3）在模拟装置电路中，若需要在泄漏的燃气浓度更低时就自动关闭管道阀门，则可行的调节方法是 _____；（写出一种方法即可）（4）在调试模拟装置时，需满足以下两个条件：①燃气管道阀门开始闭合时，燃气的浓度不高于0.4%；②为防止模拟装置对低浓度燃气过于灵敏，导致燃气浓度在安全值范围内时燃气阀门关闭，影响燃气正常使用，则燃气管道阀门开始闭合时，R0中的电流应不小于0.016mA；为满足上述条件，求电阻箱R0接入电路阻值的范围是多少？(          )
参考答案：1．B2．A3．A4．B5．B6．A7．C8．C9．A10．C11．C12．B13．     火     甲     并     地14．     10     串     815．     15     变大     16．     2     1∶217．     压缩     2018．     高温     66     6.6×10519．     1314.8     虚假     3.6×104     小于20．     20     1.5     左疏右密21．     5     4     0.25     6：522．23．24．25．     没有控制液体的质量相同     吸热的多少     ①     不变     热     比热容较大     电阻26．     断开     左     a     2     10     电流与电阻成反比     图线②电阻两端的电压高于图线①电阻两端的电压27．          R1     A     右     变大     0.5     无论S1接a还是接b都无法得知小灯泡是否正常发光28．（1）0.4m/s；（2）20W；（3）80%29．（1）1500N；（2）25%；（3）60%30．     小     大     30     增大电阻箱R0接入电路的阻值     50kΩ≤R0≤125kΩ
