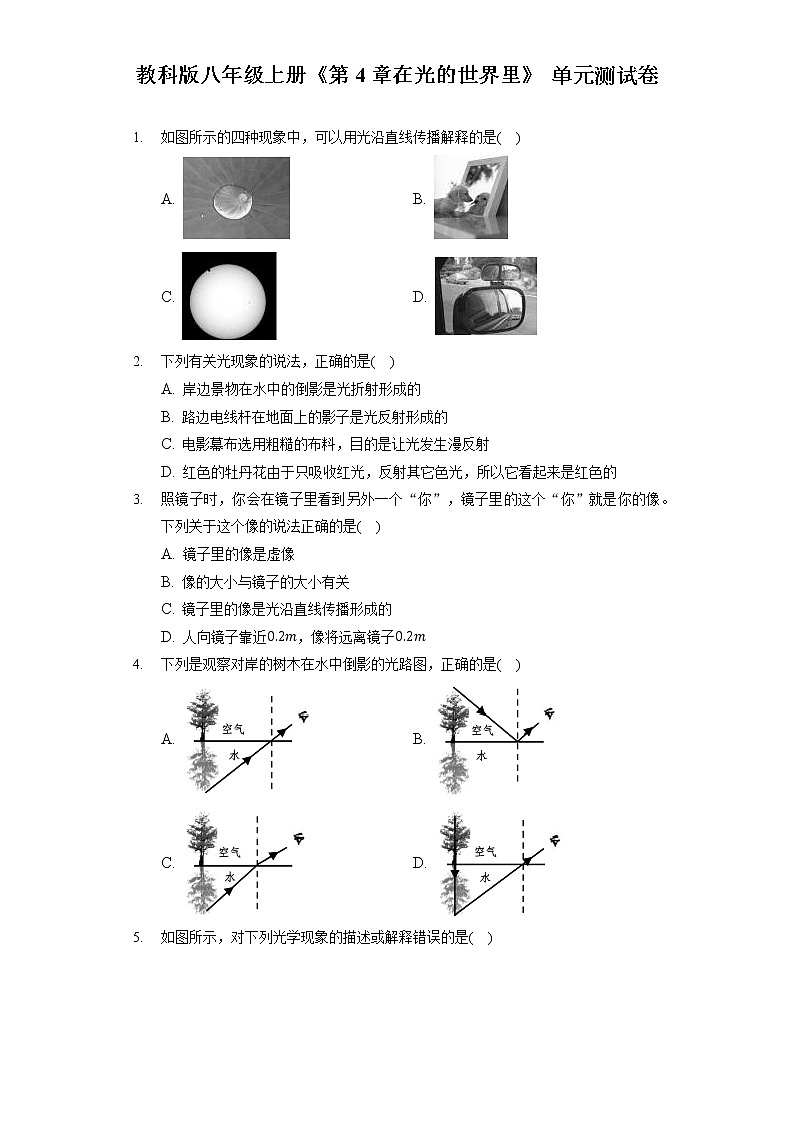

教科版八年级上册《第4章在光的世界里》 单元测试卷

1. 如图所示的四种现象中，可以用光沿直线传播解释的是(    )
A. B.
C. D.
2. 下列有关光现象的说法，正确的是(    )
A. 岸边景物在水中的倒影是光折射形成的
B. 路边电线杆在地面上的影子是光反射形成的
C. 电影幕布选用粗糙的布料，目的是让光发生漫反射
D. 红色的牡丹花由于只吸收红光，反射其它色光，所以它看起来是红色的
3. 照镜子时，你会在镜子里看到另外一个“你”，镜子里的这个“你”就是你的像。下列关于这个像的说法正确的是(    )
A. 镜子里的像是虚像
B. 像的大小与镜子的大小有关
C. 镜子里的像是光沿直线传播形成的
D. 人向镜子靠近0.2m，像将远离镜子0.2m
4. 下列是观察对岸的树木在水中倒影的光路图，正确的是(    )
A. B.
C. D.

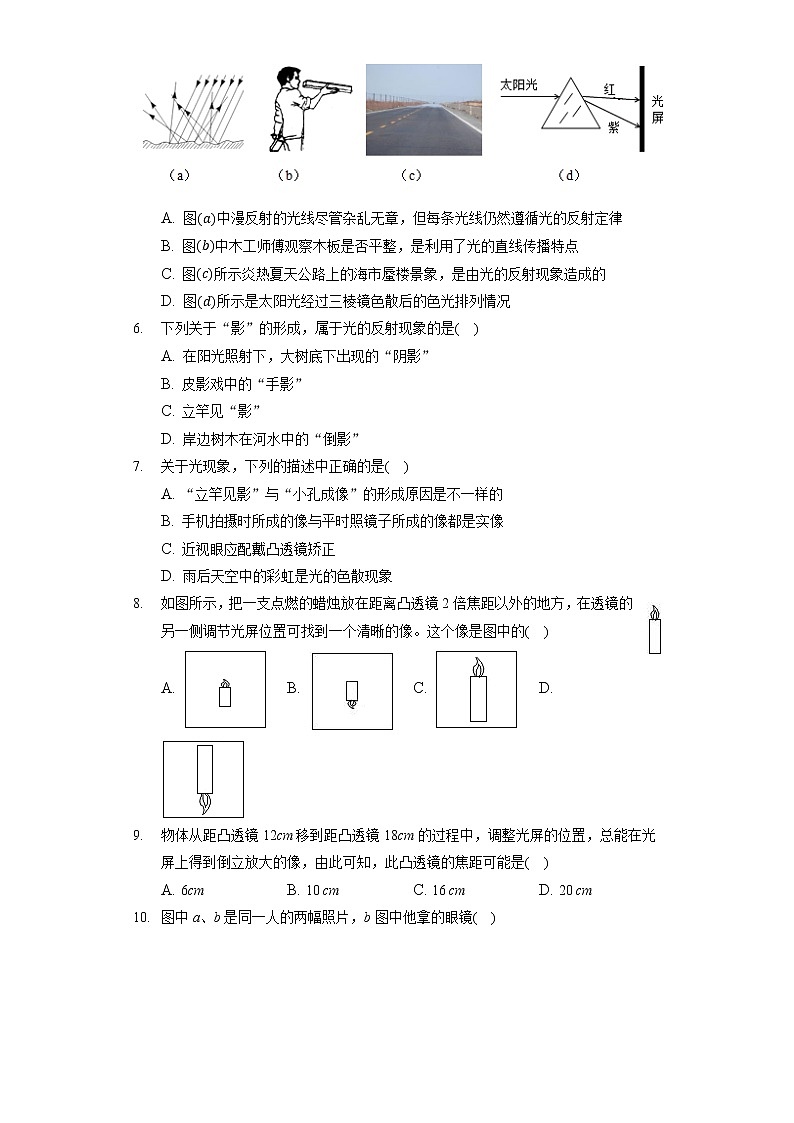

5. 如图所示，对下列光学现象的描述或解释错误的是(    )

A. 图(a)中漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律
B. 图(b)中木工师傅观察木板是否平整，是利用了光的直线传播特点
C. 图(c)所示炎热夏天公路上的海市蜃楼景象，是由光的反射现象造成的
D. 图(d)所示是太阳光经过三棱镜色散后的色光排列情况
6. 下列关于“影”的形成，属于光的反射现象的是(    )
A. 在阳光照射下，大树底下出现的“阴影”
B. 皮影戏中的“手影”
C. 立竿见“影”
D. 岸边树木在河水中的“倒影”
7. 关于光现象，下列的描述中正确的是(    )
A. “立竿见影”与“小孔成像”的形成原因是不一样的
B. 手机拍摄时所成的像与平时照镜子所成的像都是实像
C. 近视眼应配戴凸透镜矫正
D. 雨后天空中的彩虹是光的色散现象
8. 如图所示，把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到一个清晰的像。这个像是图中的(    )
A. B. C. D.
9. 物体从距凸透镜12cm移到距凸透镜18cm的过程中，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知，此凸透镜的焦距可能是(    )
A. 6cm B. 10 cm C. 16 cm D. 20 cm

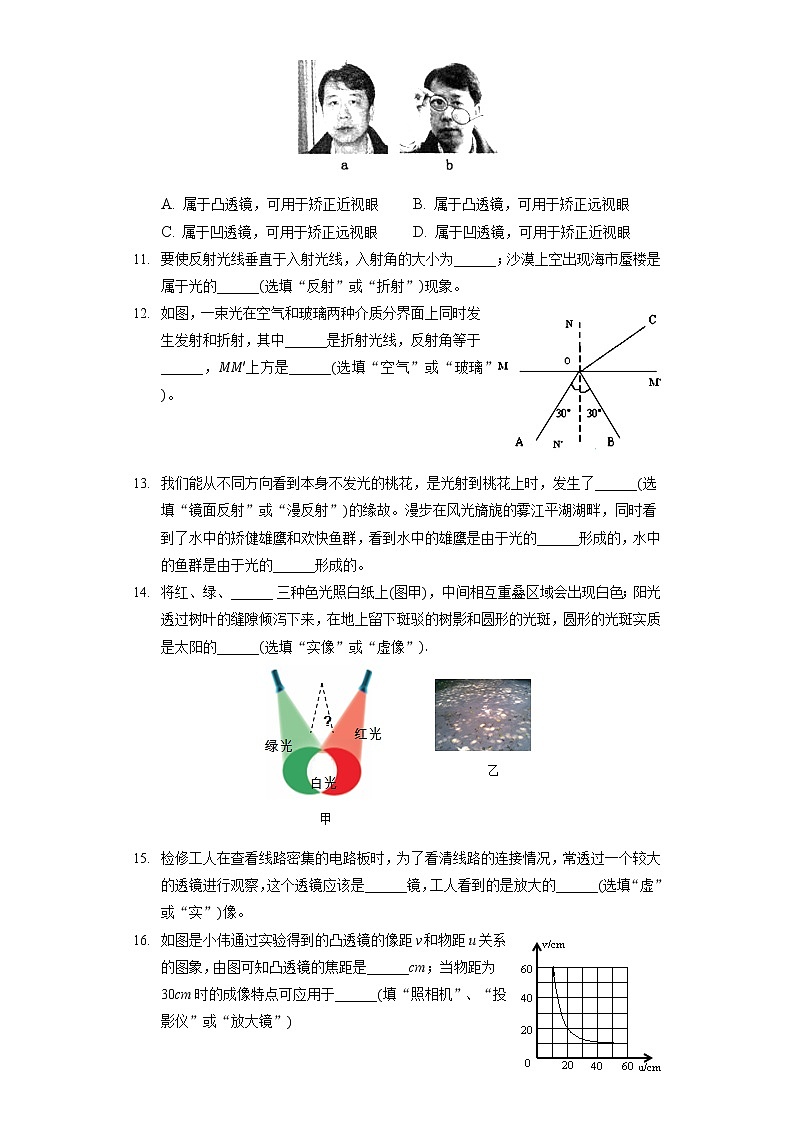

10. 图中a、b是同一人的两幅照片，b图中他拿的眼镜(    )

A. 属于凸透镜，可用于矫正近视眼 B. 属于凸透镜，可用于矫正远视眼
C. 属于凹透镜，可用于矫正远视眼 D. 属于凹透镜，可用于矫正近视眼
11. 要使反射光线垂直于入射光线，入射角的大小为______；沙漠上空出现海市蜃楼是属于光的______(选填“反射”或“折射”)现象。
12. 如图，一束光在空气和玻璃两种介质分界面上同时发生发射和折射，其中______是折射光线，反射角等于______，MM'上方是______(选填“空气”或“玻璃”)。


13. 我们能从不同方向看到本身不发光的桃花，是光射到桃花上时，发生了______(选填“镜面反射”或“漫反射”)的缘故。漫步在风光旖旎的雾江平湖湖畔，同时看到了水中的矫健雄鹰和欢快鱼群，看到水中的雄鹰是由于光的______形成的，水中的鱼群是由于光的______形成的。
14. 将红、绿、______ 三种色光照白纸上(图甲)，中间相互重叠区域会出现白色；阳光透过树叶的缝隙倾泻下来，在地上留下斑驳的树影和圆形的光斑，圆形的光斑实质是太阳的______(选填“实像”或“虚像”).

15. 检修工人在查看线路密集的电路板时，为了看清线路的连接情况，常透过一个较大的透镜进行观察，这个透镜应该是______镜，工人看到的是放大的______(选填“虚”或“实”)像。
16. 如图是小伟通过实验得到的凸透镜的像距v和物距u关系的图象，由图可知凸透镜的焦距是______cm；当物距为30cm时的成像特点可应用于______(填“照相机”、“投影仪”或“放大镜”)


17. 如图所示为投影仪投影光路示意图。如果用投影仪投影胶片时，想使屏幕上的字大一点，应使投影仪______(选填“靠近”或“远离”，下同)屏幕，同时将镜头______投影片一些。


18. 某小区楼道设有多功能电子门铃，此装置可以通过其内置摄像镜头来识别来访者，该摄像镜头相当于凸透镜，经摄像镜头所成的是______(选填“正立”或“倒立”)、______(选填“放大”、“缩小”或“等大”)的实像；若镜头的焦距为10cm，为了能成清晰的像，人到镜头的距离应大于______cm。
19. 平面镜与水平面的夹角为30∘，光源S发出的经过平面镜反射的两条光线如图所示，请画出对应的两条入射光线及标出光源S的位置(保留作图痕迹)。


20. 如图所示，在平静的湖边上方有一盏路灯标记为S，潜水爱好者在水下E处看到了路灯的像为S'。请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A。


21. 如图，请画出从光源S发出的三条光线，经透镜折射后的传播方向。

22. 利用如图装置进行探究光的反射规律实验：
(1)让一束光贴着纸板A沿EO方向射向镜面，在纸板B上可看到光线沿OF方向射出，在纸板上：用笔描出光线EO和OF的轨迹，则EO与垂直镜面的直线ON的夹角i是选填______。(“入射角”成“反射角”)
(2)多次改变入射角的大小，测得实验数据如下表
序号
∠i
∠r
1
30∘
30∘
2
45∘
45∘
3
50∘
50∘
分析数据可得：反射角______(选填“大于”、“小于”或“等于”)入射角：当入射角变大时，光线OF______(选填“远离”或“靠近”)直线ON。
(3)以直线ON为轴线。把纸板B向前或向后折，在纸板B上______(选填“能”或“不能”)看到反射光线OF，由此说明反射光线、入射光线与法线在______(选填“同一”或“不同”)平面内。
(4)实验中，从教室各个方向都能见察到粗糙纸板表面反射的光线，这种反射属于______(选填“镜面反射”或“漫反射)
23. 如图所示是小勇同学“探究平面镜成像特点”的实验装置。
(1)在实验中用透明的玻璃板代替平面镜，主要是利用玻璃板透明的特点，便于______。
(2)为完成实验探究，还需要一个测量工具，这个测量工具是______。
(3)为探究平面镜所成的像与物的大小关系，小勇做了如下操作：他先点燃蜡烛A放在玻璃板前，再拿一支外形相同但不点燃的蜡烛B竖立着在玻璃板后移动，当移动到A像的位置时，发现它与A的像完全重合，这表明平面镜所成像的大小与物体的大小______。
(4)为探究平面镜所成的像是实像还是虚像，他将一块与玻璃板等大的不透明的白板竖放在玻璃板与蜡烛B之间，从蜡烛A侧观察，仍能看到蜡烛A的像，说明平面镜所成的像是由光的______形成的；拿走蜡烛B，将这块白板移动到蜡烛A像的位置时，发现白板上______(选填“能”或“不能”)承接到蜡烛A的像，这说明平面镜所成的像是______(选填“实”或“虚”)像。
(5)拿走白板，他将蜡烛A向玻璃板靠近2cm，再将蜡烛B移到A像的位置，通过测量，他发现蜡烛A与它在玻璃板中像的距离变化了______cm，同时发现像的大小______(选填“变大”“变小”或“不变”)。
(6)实验中玻璃板与水平桌面保持垂直，若不垂直，请你说出这样会对实验操作带来怎样的影响？______。
24. 洋洋同学在探究“凸透镜成像规律及应用”的活动中，选用了焦距未知的凸透镜。

(1)将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为______cm。
(2)将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在______上，为实验探究做好准备。
(3)如图乙所示，将点燃的蜡烛移到标尺10cm处，再移动光屏，直到在光屏上得到一个清晰的像为止。生活中______就是利用这一成像原理来工作的。
(4)在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，为了在光屏上再次得到清晰的像，应在凸透镜左侧附近安装一个焦距适当的______。
A.凸透镜       B.凹透镜
(5)若保持凸透镜位置不变，将蜡烛移动到标尺35cm处，会在光屏上得到一个倒立______的实像。
(6)如果用不透明纸板将凸透镜上半部分遮住，结果______。
A.没有影响    B.不能成像  C.成一半的像  D.仍能成完整的像，但亮度变暗。
答案和解析

1.【答案】C
【解析】解：A、露珠放大叶脉，凸透镜成像，是光的折射现象，故A错误；
B、对镜狗成双，是平面镜成像，是光的反射现象，故B错误；
C、小日食金星凌日，是光的直线传播形成的，故C正确；
D、后视镜扩大视野，利用了光的反射现象，故D正确。
故选：C。
(1)光在同一均匀介质中沿直线传播，光沿直线传播的实例有：小孔成像、激光准直、影子、日食和月食等。
(2)光斜射在两种介质界面上时，会发生反射，平面镜成像、水中的倒影等都是光的反射的例子。
(2)光从一种介质斜射入另一种介质时，光的传播方向就会发生偏转，光的折射形成的现象：放在有水的碗中的筷子看起来好像变折了、放大镜、池水看起来变浅等。
要会区分三种光现象：
①光的直线传播现象：影子、日月食、小孔成像；
②光的反射：镜子、倒影、潜望镜；
③光的折射：看水中的物体、隔着玻璃或透镜看物体。
光的直线传播在现实生活中的例子有很多，要加强理论与实际的联系。

2.【答案】C
【解析】解：A、平静的水面上有岸边景物的倒影，是由于岸边景物在水面上成的像，是平面镜成像，属于光的反射现象，故A错误。
B、路边电线杆在地面上的影子是光的直线传播形成的。故B错误。
C、放映电影的银幕用粗糙的幕布，为了使光射到粗糙的幕布上时发生漫反射，以便观众从各个方向都能看到银幕上的像。故C正确。
D、红色的牡丹花吸收其它所有颜色的光只反射红光，红光反射到我们眼睛，所以我们看到牡丹花是红色的，故D错。
故选：C。
A、光遇到水面、玻璃以及其他许多物体的表面都会发生反射。
B、影子的成因是光的直线传播形成的，因为光被挡住了，没有光的区域才变暗，这就是影子的成因，跟光的反射无关。
C、一束平行光射向物体的粗糙表面，经反射后，反射光线不再平行，而是射向各个方向，这种反射叫做漫反射。
D、不透明物体的颜色由它所反射光的颜色所决定。
此题考查了光的反射、光的直线传播和物体的颜色，应用所学物理知识，解释生活中的物理现象，理论联系实际，体现了物理与生活的联系，是一道好题。

3.【答案】A
【解析】解：A、平面镜成正立、等大的虚像。故A符合题意。
B、像的大小跟物体大小相等，跟平面镜大小，跟物体到平面镜的距离都没有关系。不符合题意。
C、平面镜成像是光的反射形成的。故C不符合题意。
D、物像到平面镜的距离相等，所以人向镜靠近0.2m，像将靠近镜0.2m.不符合题意。
故选：A。
(1)根据平面镜成像特点进行判断：物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜的距离相等。
(2)平面镜成像的光的反射现象。
平面镜成像时，像的大小只跟物体大小有关，跟其它因素没关。

4.【答案】B
【解析】
【分析】
首先确定光的传播方向，然后根据倒影属平面镜成像现象，其原理是光的反射，对各个图进行分析。
本题考查平面镜成像特点及光的反射原理，要会应用平面镜成像的特点分析解决实际问题。【解答】
解：树木在水中倒影，是因为来自岸上树木的光线斜射到水面上发生反射，反射光线进入眼睛，所以才能观察到对岸的树木在水中的倒影，故B正确，
ACD、图中光线来自水中，且光是直线传播或发生光的折射，故ACD错误。
5.【答案】C
【解析】解：A、光反射时都遵循光的反射定律，所以图(a)中漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律。A正确
B、图(b)中木工师傅观察木板是否平整，是利用了光的直线传播特点。B正确
C、海市蜃楼景象是由于光的折射造成的，所以C错。
D、太阳光经过三棱镜色散后，从顶点到底边的光依次是红、橙、黄、绿、蓝、靛紫，选项D正确。
故选：C。
A、光发生反射时要遵循光的反射定律，漫反射也遵循光的反射定律。
B、光在同种均匀介质中是沿直线传播的。生活中光的直线传播的应用很多，观察木板是否平整，就是其中一例。
C、海市蜃楼景象是由于光的折射造成的。
D、不同的色光折射时，偏折的角度不同，红光偏折的角度最小，紫光偏折的角度最大。
太阳光经过三棱镜色散后，从顶点到底边的光依次是红、橙、黄、绿、蓝、靛紫。
本题考查了光学的有关基础知识，解决本题关键是掌握好光学的基础知识。

6.【答案】D
【解析】解：A、在阳光的照射下，大树下出现了一片阴影，是由光的直线传播形成的；故A不符合题意。
B、皮影戏中的“手影”是影子，也是光沿直线传播形成的；故B不符合题意；
C、立竿见“影”中的“影”是影子，也是光沿直线传播形成的；故C不符合题意；
D、岸边树木在河水中的“倒影”属于平面镜成像，是光的反射现象。故D符合题意。
故选：D。
要解决此题，需要掌握各种光现象。
(1)知道影子的形成、日月食的形成及小孔成像都是光沿直线传播形成的。
(2)“倒影”属于平面镜成像，是光的反射原理。
此题主要考查了光现象中的几种“影”在学习过程中要注意区分。熟练掌握其原理，对于生活中的现象要善于总结，达到学以致用的目的。

7.【答案】D
【解析】解：A、立竿见影和肖孔成像都是由于光的直线传播形成的，故A错误；
B、手机拍摄成的像利用了凸透镜成像中的u>2f。成倒立缩小的实像；平时照镜子所成的像是正立等大的虚像，故B错误；
C、近视眼是由于晶状体对光线的会聚作用太强，使远处物体射来的光线会聚在视网膜的前方，由此可以确定哪一个图表示了近视眼的成像情况。近视眼佩戴凹透镜进行矫正，故C错误；
D、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象。故D正确。
故选：D。
(1)光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子的形成等，都表明光在同一种均匀介质中是沿直线传播的；
(2)当光照射到物体界面上时，有一部分光被反射回来的现象是光的反射，例如：平面镜成像、水中倒影都是由光的反射形成的；
凸透镜成像的应用：u>2f。成倒立缩小的实像；
(3)根据近视眼的成因分析；
(4)当光从一种介质斜射入另一种介质时，传播方向会发生偏折，这就是光的折射，复色光发生折射时，会出现色散现象，如：海市蜃楼、看水里的鱼比实际位置浅、雨后天空中的彩虹等都是光的折射形成的。
此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解与掌握，在学习过程中要善于利用所学知识解释有关现象，达到学以致用的目的。

8.【答案】B
【解析】解：因蜡烛放在距离凸透镜2倍焦距以外的地方，所以在光屏上会成一个倒立、缩小的实像，分析各选项可知，只有B选项中的是倒立、缩小的实像；
故选：B。
解决此题要知道当物体处于二倍焦距以外时，在光屏上会成一个倒立、缩小的实像。
解决此题要结合凸透镜的成像规律进行分析解答。

9.【答案】B
【解析】解：物体在距离凸透镜12cm时，得到倒立、放大的实像，2f>12cm>f，所以，12cm>f>6cm。
物体在距离凸透镜18cm时，得到倒立、放大的实像，2f>18cm>f，所以，18cm>f>9cm。
则12cm>f>9cm.所以B选项符合。
故选：B。
凸透镜成像时，得到倒立的像都是实像，物距为12cm和18cm时，都符合2f>U>f，解不等式组得出结果。
物体从距离凸透镜12cm移到距凸透镜18cm的过程中，总能在光屏上得到倒立放大的像，采用取两个端点的极值的方法，解不等式组确定焦距。

10.【答案】B
【解析】解：由图可知，当把眼睛片靠近眼睛时，发现眼睛被放大，所以该镜片是凸透镜；
凸透镜对光线有会聚作用，可以用来矫正远视眼；
故选：B。
解决此题可以首先判断该镜片是凸透镜还是凹透镜，然后结合近视眼是由于像成在了视网膜的前方，近视要用凹透镜来矫正；远视眼是像成在了视网膜的后方，远视要用凸透镜来矫正。
此题既考查了对两种透镜的判断，又考查了远视眼和近视眼的矫正方法。

11.【答案】45∘；折射
【解析】
【分析】
本题考查了入射角的概念和光的反射定律，光的折射的应用，关键要知道海市蜃楼的成因，相对比较简单。
(1)在光的反射现象中，过入射点与界面垂直的直线叫做法线；入射光线与法线之间的夹角叫做入射角；反射光线与法线夹角叫反射角；
(2)光在密度不均匀的空气中传播时会发生折射现象。
【解答】
(1)根据光的反射定律，反射角等于入射角，已知入射光线与反射光线互相垂直，则反射角与入射角之和为90度，即反射角与入射角均为45度；
(2)沙漠上空出现海市蜃楼是光在密度不均匀的空气中传播时发生的折射现象。
故答案为：45∘；折射。
12.【答案】OC ；  30∘；  空气
【解析】解：因为反射光线、入射光线与法线之间的夹角相等，所以AO、BO中一条为入射光线，一条为反射光线，图中N'N为法线；再根据折射光线与入射光线在法线两侧、且在两种介质中，所以OC为折射光线，那么AO为为入射光线，OB为反射光线，图中的是MM'界面；则则∠BON'为反射角等于30∘；
由于折射角大于入射角，图中MM'上方是空气，下方是玻璃。
故答案为：OC；30∘；空气。
反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角；根据定律反射光线和入射光线与法线的夹角一定相等，由此可确定入射光线和反射光线。
折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角。
在两种透明介质的界面上，会同时发生折射和反射，反射光线与入射光线分居法线两侧且在同种介质中；折射光线与入射光线也是分居法线两侧，但在两种不同介质中。

13.【答案】漫反射  反射  折射
【解析】解：我们能从不同方向看到本身不发光的桃花，是因为光在桃花表面上发生了漫反射，反射光线射向各个方向的缘故；
水中的“雄鹰”是在水中形成的像，即平面镜成像，故看到水中的“雄鹰”是由光的反射形成的与物体等大的虚像。
因为鱼是在水中的实际物体，是由于光线从水中通过空气折射进入了人的眼睛，我们看到水中的鱼，看到的是鱼的虚像，是由光的折射形成的。由于折射角大于入射角，所以鱼的实际位置要比看到的位置要深。
故答案为：漫反射；反射；折射。
能从各个方向看到本身不发光的物体，那说明这个物体反射的光线能向四面八方传播；这时，每一条反射光线都遵循光的反射定律。平面镜成的像是与物体等大的虚像，知道平面镜成像是由于光的反射形成的；我们看到水中的物体，其实看到的是物体的虚像，是由光的折射形成的。
本题主要考查的是光的反射和折射；需要明白光在物体表面上之所以发生了漫反射，是因为反射光线射向各个方向的缘故，其中每一条光线都遵守光的反射定律。

14.【答案】蓝  实像
【解析】解：色光的三原色为红、绿、蓝；因此将红、绿、蓝 三种色光照白纸上(图甲)，中间相互重叠区域会出现白色；
树阴下的地面上出现的圆形光斑，是太阳光通过浓密的树叶中的小孔所成的太阳的像，是实像，是由光的直线传播形成的．
故答案为：蓝；实像．
解答此题从以下知识点入手：
①色光的三原色为红、绿、蓝；
②小孔成像是利用光的直线传播原理形成的倒立的实像．
本题考查了色光的三原色和光直线传播的应用，光的直线传播所形成的现象，在生活中随处可见，要学会用物理知识解释生活中的现象．

15.【答案】凸透  虚
【解析】解：检修工人在查看线路密集的电路板时，为了看清线路的连接情况，常透过一个较大的透镜进行观察，说明是为了放大线路板，只有凸透镜能起到放大的作用；
凸透镜成像时，物距小于一倍焦距，才能成正立放大的虚像。
故答案为：凸透；虚。
凸透镜成像时，当u2f，则由凸透镜成像规律可知，成倒立、缩小的实像，照相机就是根据此原理制成的。
故答案为：10；照相机。
17.【答案】远离；靠近
【解析】解：
由凸透镜成像的规律可知，投影仪是根据物距在1倍和2倍焦距之间时，成倒立、放大实像的原理制成的；其镜头相当于凸透镜，胶片相当于物体，银幕相当于光屏；
并且成实像时，物距越小，成的像越大，像距越大，所以，想使屏幕上的字大一点，镜头要靠近胶片一些，同时使投影仪远离屏幕。
故答案为：远离；靠近。
要解决此题，需要掌握凸透镜成像的规律。知道成实像时：物像异侧，物距变大，像距变小，像变小；同时要掌握投影仪的制作原理。将投影仪的构造特点与凸透镜成像中的实验器材对应起来。
本题主要考查的是凸透镜成像规律的应用，关键是记熟成像规律，搞清投影仪的工作原理。

18.【答案】倒立  缩小  20
【解析】解：摄像头的镜头相当于一个凸透镜，摄像头是根据凸透镜成倒立、缩小的实像来工作的。
镜头的焦距是10cm，为了能成清晰的像，人到镜头的距离应大于镜头的二倍焦距20cm。
故答案为：倒立；缩小；20。
凸透镜成像时，u>2f，成倒立、缩小的实像，应用于照相机和摄像头。
凸透镜成像的三种情况和应用是凸透镜成像习题的重要依据，一定要熟练掌握：
u>2f，成倒立、缩小的实像，应用于照相机和摄像头。
2f>u>f，成倒立、放大的实像，应用于幻灯机和投影仪。
u2f，在光屏上成倒立缩小的实像，照相机就是利用此原理制成的；
(4)在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，物距变大，像距变小，成像于光屏前，不移动光屏，为了使光屏上可成像，由于凹透镜对光有发散作用，应在凸透镜左侧附近安装一个焦距适当的凹透镜，才能在光屏上再次得到清晰的像；
(5)若保持凸透镜位置不变，将蜡烛移动到标尺35cm处，此时物距为u=50cm-35cm=15cm，蜡烛位于1倍焦距和2倍焦距之间，所以成倒立放大的实像；
(6)遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，仍能成完整的像，但由于折射光线减少，会聚成的像变暗。
故答案为：(1)10.0；(2)同一高度；(3)照相机；(4)B；(5)放大；(6)D。
(1)焦点到凸透镜的距离叫做焦距；
(2)将蜡烛、凸透镜、光屏三者中心调到同一高度，能使像成在光屏的中央；
(3)当u>2f时，成倒立缩小的实像，照相机就是利用此原理制成的；
(4)凹透镜对光线有发散作用；
(5)当2f>u>f时，成倒立放大的实像；
(6)物体由无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像。所以遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像。
凸透镜成像的规律涉及四个方面的内容：物距与焦距的关系；成像性质；像距与焦距的关系；应用。只要告诉这四个方面中的一个，就可以确定其余的三个方面。
