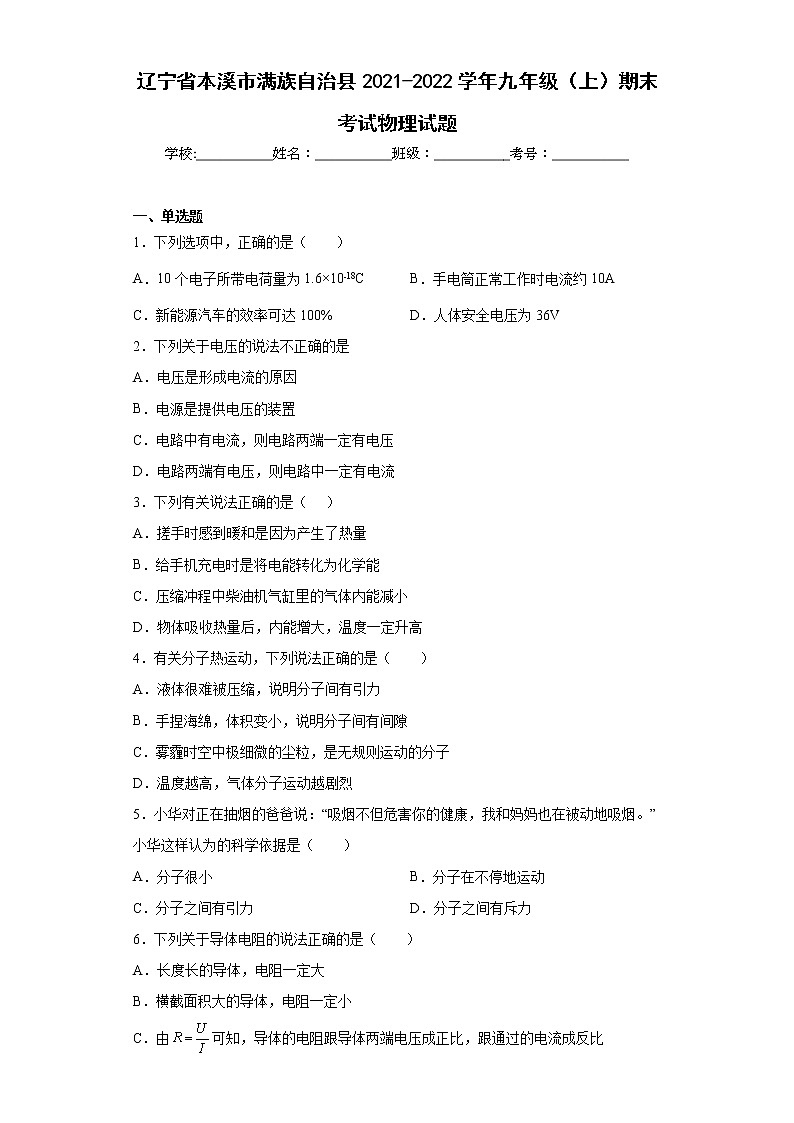

辽宁省本溪市满族自治县2021-2022学年九年级(上)期末考试物理试题(word版含答案)
展开辽宁省本溪市满族自治县2021-2022学年九年级(上)期末考试物理试题
学校:___________姓名:___________班级:___________考号:___________
一、单选题
1.下列选项中,正确的是( )
A.10个电子所带电荷量为1.6×10﹣18C B.手电筒正常工作时电流约10A
C.新能源汽车的效率可达100% D.人体安全电压为36V
2.下列关于电压的说法不正确的是
A.电压是形成电流的原因
B.电源是提供电压的装置
C.电路中有电流,则电路两端一定有电压
D.电路两端有电压,则电路中一定有电流
3.下列有关说法正确的是( )
A.搓手时感到暖和是因为产生了热量
B.给手机充电时是将电能转化为化学能
C.压缩冲程中柴油机气缸里的气体内能减小
D.物体吸收热量后,内能增大,温度一定升高
4.有关分子热运动,下列说法正确的是( )
A.液体很难被压缩,说明分子间有引力
B.手捏海绵,体积变小,说明分子间有间隙
C.雾霾时空中极细微的尘粒,是无规则运动的分子
D.温度越高,气体分子运动越剧烈
5.小华对正在抽烟的爸爸说:“吸烟不但危害你的健康,我和妈妈也在被动地吸烟。”小华这样认为的科学依据是( )
A.分子很小 B.分子在不停地运动
C.分子之间有引力 D.分子之间有斥力
6.下列关于导体电阻的说法正确的是( )
A.长度长的导体,电阻一定大
B.横截面积大的导体,电阻一定小
C.由可知,导体的电阻跟导体两端电压成正比,跟通过的电流成反比
D.导体的电阻大小与导体的材料、长度和横截面积有关

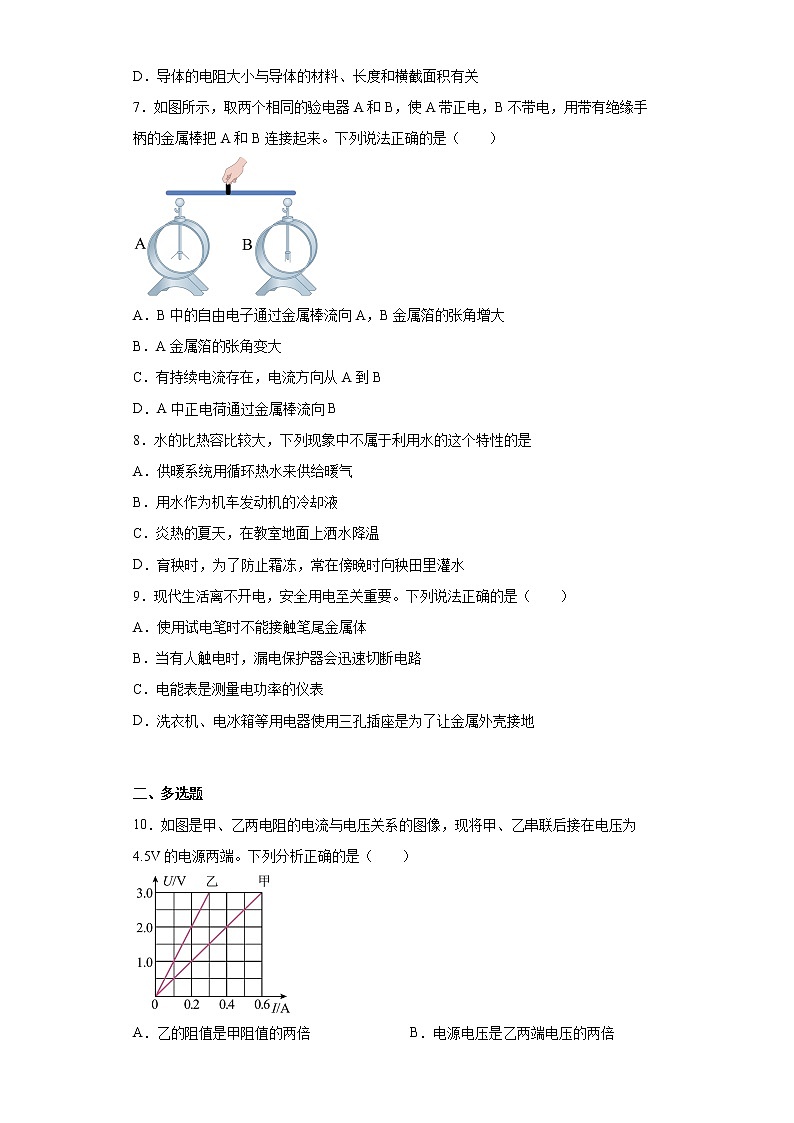

7.如图所示,取两个相同的验电器A和B,使A带正电,B不带电,用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是( )
A.B中的自由电子通过金属棒流向A,B金属箔的张角增大
B.A金属箔的张角变大
C.有持续电流存在,电流方向从A到B
D.A中正电荷通过金属棒流向B
8.水的比热容比较大,下列现象中不属于利用水的这个特性的是
A.供暖系统用循环热水来供给暖气
B.用水作为机车发动机的冷却液
C.炎热的夏天,在教室地面上洒水降温
D.育秧时,为了防止霜冻,常在傍晚时向秧田里灌水
9.现代生活离不开电,安全用电至关重要。下列说法正确的是( )
A.使用试电笔时不能接触笔尾金属体
B.当有人触电时,漏电保护器会迅速切断电路
C.电能表是测量电功率的仪表
D.洗衣机、电冰箱等用电器使用三孔插座是为了让金属外壳接地
二、多选题
10.如图是甲、乙两电阻的电流与电压关系的图像,现将甲、乙串联后接在电压为4.5V的电源两端。下列分析正确的是( )
A.乙的阻值是甲阻值的两倍 B.电源电压是乙两端电压的两倍
C.乙两端的电压是甲两端电压的两倍 D.通过甲和乙的电流大小相等

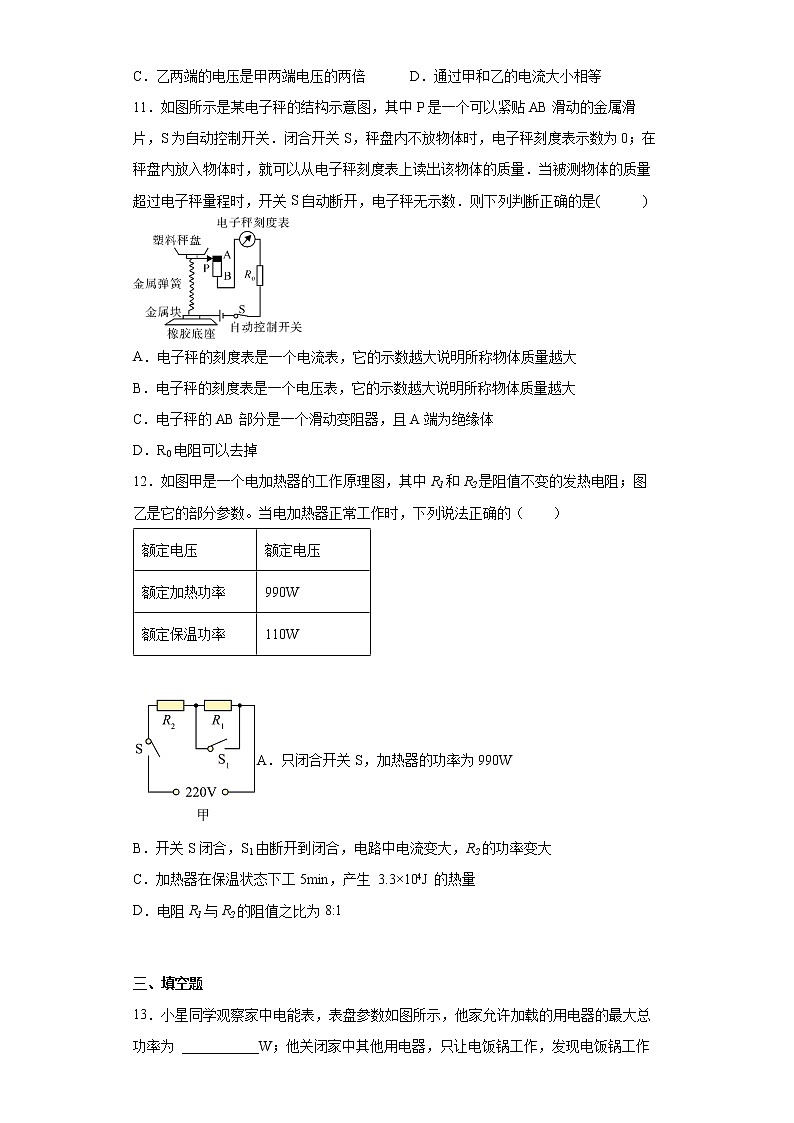

11.如图所示是某电子秤的结构示意图,其中P是一个可以紧贴AB滑动的金属滑片,S为自动控制开关.闭合开关S,秤盘内不放物体时,电子秤刻度表示数为0;在秤盘内放入物体时,就可以从电子秤刻度表上读出该物体的质量.当被测物体的质量超过电子秤量程时,开关S自动断开,电子秤无示数.则下列判断正确的是( )
A.电子秤的刻度表是一个电流表,它的示数越大说明所称物体质量越大
B.电子秤的刻度表是一个电压表,它的示数越大说明所称物体质量越大
C.电子秤的AB部分是一个滑动变阻器,且A端为绝缘体
D.R0电阻可以去掉
12.如图甲是一个电加热器的工作原理图,其中R1和R2是阻值不变的发热电阻;图乙是它的部分参数。当电加热器正常工作时,下列说法正确的( )
额定电压 | 额定电压 |
额定加热功率 | 990W |
额定保温功率 | 110W |
A.只闭合开关S,加热器的功率为990W
B.开关S闭合,S1由断开到闭合,电路中电流变大,R2的功率变大
C.加热器在保温状态下工5min,产生 3.3×104J 的热量
D.电阻R1与R2的阻值之比为8:1
三、填空题
13.小星同学观察家中电能表,表盘参数如图所示,他家允许加载的用电器的最大总功率为 ___________W;他关闭家中其他用电器,只让电饭锅工作,发现电饭锅工作2min,电能表转盘转过60转,则该过程中消耗的电能是 ___________kW•h,该电饭锅的实际功率为 ___________W。
14.家庭电路中,导线绝缘皮容易破损或老化,裸露的导线相接触会发生______, 这时电路中的_______(选填“漏电保护器”或“空气开关”)会跳闸保护电路。除此之外,电路中用电器_____过大,也会导致电路中电流过大。
15.避雷针能让建筑物避免雷击。当云层电荷较多时,避雷针与云层之间的空气被击穿,使带电云层通过空气与避雷针、导线和大地相连形成通路,此时空气是 _______体,云层与大地之间的_______很大;若云层带正电,则电流的方向是 _____________(选填“从云层到大地”或“从大地到云层”)。
16.如图所示,小星的爸爸把电水壶的三线插头中间的铜片拆除,变成两线插头,以便能在墙壁上的两孔插座上使用,这样操作后电水壶_____(“能”或“不能”)正常使用,这种使用方法是____(填“安全”或“不安全”)的.
17.如图所示的电路中,当S1闭合,S2断开时,电压表示数为2.5V;当S1 断开,S2闭合时,电压表示数为6V,则灯L2两端的电压为________V;若S1和S2同时闭合,则灯L1两端电压为_________V,灯L2两端的电压为________V。
18.如图所示是一种定时课间音乐播放装置的原理图。“播放器”是有电流通过时会播放音乐的装置。闭合开关S,当“定时开关”处于闭合状态时,指示灯__________(选填“会”或“不会”)亮,播放器__________(选填“会”或“不会”)播放音乐。闭合开关S,当“定时开关”处于断开状态时,通过指示灯的电流__________(选填“大于”、“小于”或“等于”)通过播放器的电流。
19.如图所示为一名消防队员正在进行模拟演习训练。当消防队员沿着竖立在地面上的钢管匀速下滑时,他的动能______(选填“减小”、“不变”或“增大”)。在下滑过程中,他感到手心发烫,这是通过______的方法使其内能增加的,这个过程中,______能转化为内能。
20.人类发展史也是利用燃料的历史,干木柴、煤的放热本领不同,是因为它们的 ___________(选填“热值”、“热量”或“温度”)不同;完全燃烧0.28kg的酒精可放出 ___________J的热量,这些热量若全部被水吸收,可让 ___________kg的水温度升高10℃。[已知酒精热值q=3.0×107J/kg,水的比热容c=4.2×103J/(kg•℃)]
21.如图所示,电源电压恒为12V,滑动变阻器的最大阻值为48,电流表量程为0~0.6A,小灯泡标有“6V,3W”字样,忽略温度对灯丝电阻的影响。当S、S1和S2都闭合时,调节滑动变阻器的滑片,使电路中的总功率最小且为6W,定值电阻R0的阻值为___________;当只闭合S时,电路中允许通过的最大电流为_________A,此时滑动变阻器接入电路的阻值为___________。
22.可燃冰是一种固态晶体,在常温常压下会迅速升华为气态,写出可燃冰燃烧时的能量转化情况_______?如果让可燃冰在富含氧的环境中燃烧,其热值 ___________(“增大”还是“不变”)。
23.在探究影响导体电阻大小的因素时,小明作出了如下猜想:导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关。实验室提供了4根电阻丝,其规格、材料如表所示:
编号 | 材料 | 长度/m | 横截面积/mm2 |
A | 镍铬合金 | 0.5 | 0.5 |
B | 镍铬合金 | 1.0 | 0.5 |
C | 镍铬合金 | 0.5 | 1.0 |
D | 锰钢合金 | 0.5 | 0.5 |
(1)实验中,电路如图所示,在M、N之间分别接上不同的导体,闭合开关,通过观察 ___________来比较导体电阻的大小,这里应用的研究方法是___________;
(2)为了验证上述猜想①,应该选用编号___________两根电阻丝分别接入电路进行实验。如果选用编号为 A、C两根电阻丝进行实验,是为了验证猜想___________(填序号);
(3)分别将A和D两电阻丝接入电路中M、N两点间,电流表示数不相同,由此,初步得到的结论是:当长度和横截面积相同时,导体电阻跟___________有关;
(4)探究影响导体电阻大小的因素时,应用的主要研究方法是___________。
四、作图题
24.图中已经正确连接好了部分电路,将其余部分连接完整。
25.请根据图甲所示的电路图,连接好图乙中的实物电路。
26.某科技小组为某次活动设计抢答电路,在选手抢答时,闭合面前开关S1或S2,主持人就能及时看到对应的灯L1或L2亮,同时听到电铃响起。请用笔画线代替导线在图中连接符合设计要求的电路图。
五、计算题
27.小亮家新买了一辆汽车,车上的座椅垫具有电加热功能,如图甲所示。通过观察和研究,他了解到该座椅垫有“高温”、“低温”和“关”三个挡位,“高温”挡功率为36W,“低温”挡功率为20W。该座椅垫加热部分的电路简图如图乙所示,电源电压为24V,S为挡位切换开关。R1和R2为电热丝。当座椅垫处于“高温”挡加热时,通过计算回答;
(1)通过座椅垫的电流是多少安?
(2)电热丝R1的阻值是多少欧?
(3)座椅垫工作5min产生的热量是少焦?
28.如表是李烨家饮水机铭牌参数,学习电学知识后,他好奇饮水机的工作原理,请教老师后得到饮水机的电路原理图,如图所示,当蓄水箱中装满水时,请你帮他解决如下问题:
(1)蓄水箱中水的质量是多少;(ρ=1.0×103kg/m3)
(2)如果饮水机把蓄水箱中的水从75℃加热到95℃用了210s,求此饮水机的加热效率;[c水=4.2×103J/(kg•℃)]
(3)铭牌上的保温功率已模糊不清,已知R1=968Ω,求饮水机的保温功率?
额定电压 | 220V | |
额定功率 | 加热 | 500W |
保温 |
| |
蓄水箱的容积 | 1L |
六、实验题
29.小明在探究并联电路电流规律的实验中,如图甲是实验的电路图。
(1)他先将电流表接A处,闭合开关后,观察到灯L2发光,但灯L1不发光,电流表的示数为零,电路可能存在的故障是:___________;
(2)为了防止损坏电流表,若不能估计电流大小,选择量程时,应先用 ___________(选填“大”或“小”)量程进行试触,同时观察电流表的指针偏转情况,若指针的偏转角度过小,应用电流表的 ___________(选填“大”或“小”)量程进行测量;
(3)他在测量B处的电流时,发现电流表的指针偏转如图乙所示,原因是 ___________;在排除故障后,电流表的示数如图丙所示,则电流表的示数为 ___________A;
(4)在解决了以上问题后,将电流表分别接入 A、B、C三点处,闭合开关,测出了三组电流并记录在表格中,得出了并联电路的电流规律:___________。多次测量的目的是 ___________。
测量次数 | A处的电流IA/A | B处的电流IB/A | C处的电流IC/A |
1 | 0.10 |
| 0.34 |
2 | 0.20 | 0.26 | 0.46 |
3 | 0.25 | 0.30 | 0.55 |
(5)实验结束后,小明又利用器材连接了如图丁所示的电路图,当开关S由断开到闭合时,电流表A2的示数 ___________(选填“变大”、“变小”或“不变”)。
30.图甲为小红同学设计的“探究电流与电阻关系”的实物电路图。
电阻R/Ω | 5 | 10 | 15 |
电流I/A | 0.3 | 0.15 | 0.10 |
(1)连接电路时开关应处于___________状态(选填“断开”或“闭合”)。开关闭合前,滑动变阻器滑片P应移至___________(选“A”或“B”)端;
(2)当小红同学闭合开关后,发现电流表无示数,电压表有示数且大小接近电源电压,则电路中出现的故障可能是定值电阻发生了___________(选填“短路”或“断路”);
(3)排除故障后,小红进行实验,每次只更换电阻,测得相应的电流值,同组同学指出她无法得出正确结论,其原因是___________;
(4)小红改正错误后,将5Ω的电阻接入电路,移动滑动变阻器滑片P,电压表的示数如图乙所示,为________V,记下电流表示数。当将原来5Ω的电阻换成10Ω的电阻后,应将滑动变阻器的滑片P向_______(选填“A”或“B”)端移动;
(5)经过三次实验后,记录的数据如表所示,可得出实验结论_______________。
31.在测量标有2.5V小灯泡电阻的实验中,如图是甲同学连接好的电路;
(1)乙同学发现电路连接错误,只需更改一根导线即可。请你把接错的那一根导线找出来,并画上“×”,再用笔画线把它改接到正确的位置上;( )
(2)排除故障后,甲同学先闭合开关,调节滑动变阻器,使小灯泡正常发光,再调节滑动变阻器使小灯泡两端的电压逐次降低,实验中观察到的现象和测量的数据记录如下表:当电压表的示数为1.5V时,电流表的示数如图所示为___________A,则此时小灯泡的电阻约为___________Ω;
序号 | 1 | 2 | 3 | 4 | 5 |
发光情况 | 明亮 | 较亮 | 较暗 | 暗 | 不发光 |
电压U/V | 2.5 | 2.0 | 1.5 | 1.0 | 0.5 |
电流I/A | 0.22 | 0.20 |
| 0.14 | 0.12 |
电阻R/Ω | 11.4 | 10.0 |
| 7.0 | 4.7 |
(3)最后甲同学用表格中的电阻取平均值做小灯泡的电阻,这样处理是否正确 ___________(选填“是”或“否”),请你说明理由:___________;
(4)小新完成实验后,利用现有器材并把灯泡换成定值电阻进行“电流与电压的关系”的探究,记录数据如表所示。他发现在该实验中滑动变阻器除了保护电路之外,还起到了 ___________作用;
次数 | 1 | 2 | 3 | 4 |
电压U/V | 1 | 1.5 | 2 | 2.5 |
电流I/A | 0.1 | 0.15 | 0.2 | 0.25 |
(5)分析数据,可得出电流与电压的关系结论是:___________。
32.小华利用如图甲所示的电路测量额定电压为3.8V的小灯泡的额定功率。
(1)请用笔画线代替导线,将图甲的实物图连接完整(要求滑动变阻器滑片向右移动时灯泡变亮)______。
(2)小华在连接电路最后一根导线时灯泡立即发光,则她连接电路时存在的错误是 ______。
(3)当小灯泡正常发光时,电流表示数如图乙所示,则小灯泡的额定功率是 ______W。实际测量时,电压表有示数时内部有微弱的电流通过,若考虑这个微弱电流的影响,则所测小灯泡的额定功率偏 ______。
(4)小明想利用小华的实验器材测量一未知电阻Rx的阻值,发现电流表损坏,善于动脑的小明认真思考后,利用小华实验中小灯泡的额定电压U额和测得的额定电流I额,设计如图丙所示电路,测出Rx的阻值,请你帮助小明补全实验步骤。
①先闭合开关S、S1,调节滑动变阻器滑片使电压表示数为 ______;
②再断开开关S1,闭合开关S2,保持滑动变阻器滑片位置不变,读出此时电压表示数为U;
③待测电阻Rx=______(用所测物理量和已知物理量符号表示)
参考答案:
1.A
2.D
3.B
4.D
5.B
6.D
7.A
8.C
9.D
10.ACD
11.AC
12.BCD
13. 4400 0.02 600
14. 短路 空气开关 功率
15. 导 电压 从云层到大地
16. 能 不安全
17. 3.5 6 0
18. 会 不会 等于
19. 不变 做功 机械
20. 热值 8.4×106 200
21. 48 0.5 12
22. 化学能转为内能 不变
23. 电流表的示数 转换法 A、B ② 导体的材料 控制变量法和转换法
24.如图
25.
26.
27.(1)1.5A;(2)16;(3)J
28.(1)1kg;(2)80%;(3)50W
29. L1断路 大 小 电流表正负接线柱接反了 0.24 并联电路中,干路电流等于各支路电流之和 避免实验偶然性,得到普遍规律 变大
30. 断开 A 断路 没有控制定值电阻两端电压一定 1.5 A 见解析
31. 0.18 8.3 否 灯丝电阻随温度变化而变化 改变电阻两端的电压和通过的电流 电阻一定时,通过电阻的电流和电阻两端的电压成正比
32. 在连接电路时,开关没有断开 1.14 大 U额
