2020-2021学年第2节 电流和电路教学设计

第四单元：简单电路与欧姆定律

 第二课时 课题：电流和电路

执教者：李福胜 授课时间：第7周2017年3月28日

一、   教学目的：

1. 串、并联电路的定义、特点以及识别方法
2. 根据电路图连接实物图
3. 会运用串、并联电路的电流规律解决简单的问题

二、   教学重、难点

重点：串、并联电路的识别

难点：根据电路图连接实物图；运用串、并联电路的电流规律解决简单问题

三、   教学工具

多媒体教学平台

四、   教学过程

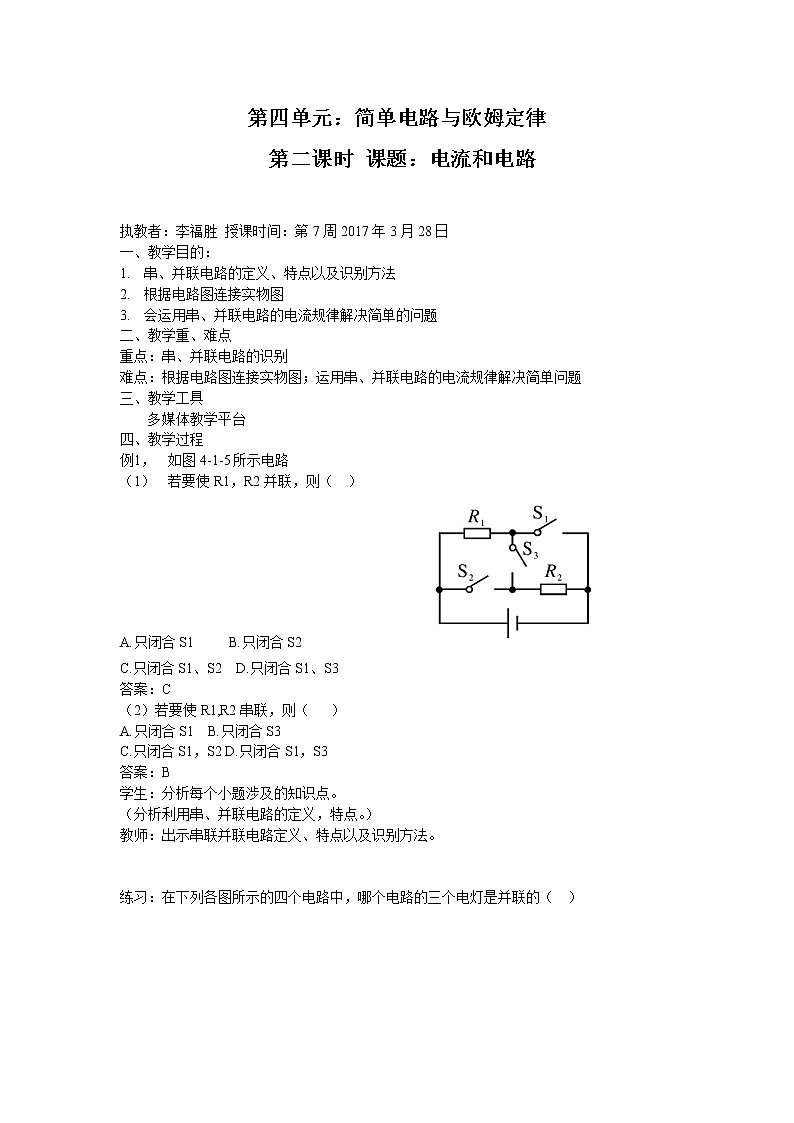

例1，          如图4-1-5所示电路

（1）          若要使R1，R2并联，则（  ）

A.只闭合S1     B.只闭合S2
C.只闭合S1、S2  D.只闭合S1、S3

答案：C
（2）若要使R1,R2串联，则（   ）

A.只闭合S1  B.只闭合S3

C.只闭合S1，S2 D.只闭合S1，S3

答案：B

学生：分析每个小题涉及的知识点。

（分析利用串、并联电路的定义，特点。）

教师：出示串联并联电路定义、特点以及识别方法。

练习：在下列各图所示的四个电路中，哪个电路的三个电灯是并联的（  ）

答案：c

例2：根据图15.5-5甲所示的电路图，在图15.5-5乙的实物图上用笔画出连接在闭合开关后，如果电流表A1的示数为0.5A，电流表A2的示数为0.3A，则通过小灯泡L1、L2的电流分别是多少安？

解：从图可知，电流表A2测量的是小灯泡L1中的电流，所以小灯泡L1中的电流是0.3A。又因为L1和L2并联，电流表A1测量的是干路电流为0.5A，根据并联电路电流规律：

I总=I1+I2，所以I2=I总-I1=0.5A-0.3A=0.2Awww.renjiaoshe.com

练习：如图15.5-4将开关闭合后，电流表A1的示数为0.3A，通过小灯泡L1的电流是多少安？电流表A2的示数是多少安？

解:因为L1和L2是串联电路,根据串联电路电流规律：电流处处相等.所以通过L1的电流是0.3A,电流表A2的示数也是0.3A

小结：1、串、并联电路的定义、特点。

2、运用串、并联电路的电流规律解决问题。
