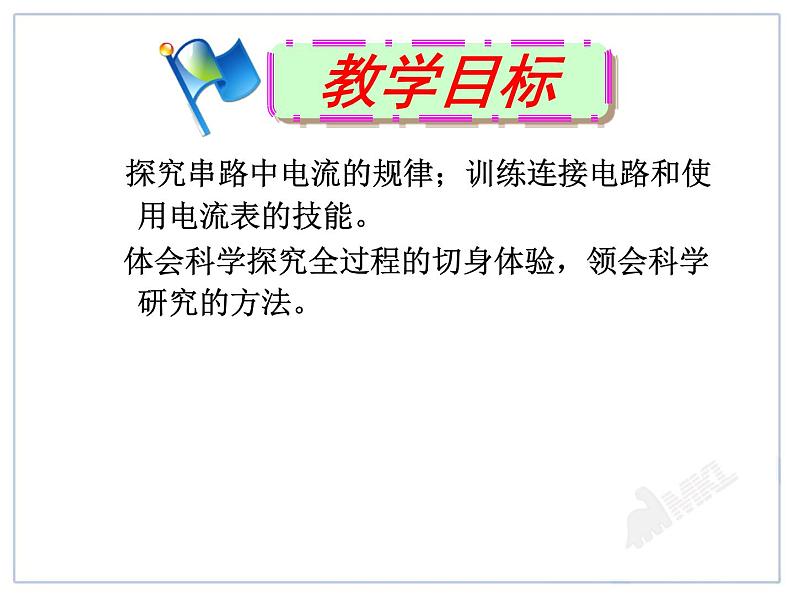

探究串路中电流的规律；训练连接电路和使用电流表的技能。 体会科学探究全过程的切身体验，领会科学研究的方法。

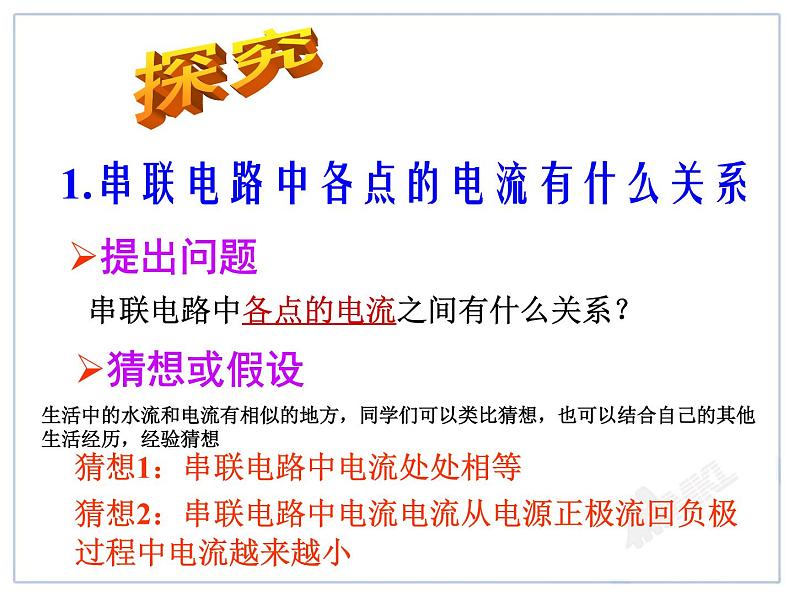

1.串联电路中各点的电流有什么关系
串联电路中各点的电流之间有什么关系？
生活中的水流和电流有相似的地方，同学们可以类比猜想，也可以结合自己的其他生活经历，经验猜想
猜想1：串联电路中电流处处相等
猜想2：串联电路中电流电流从电源正极流回负极过程中电流越来越小

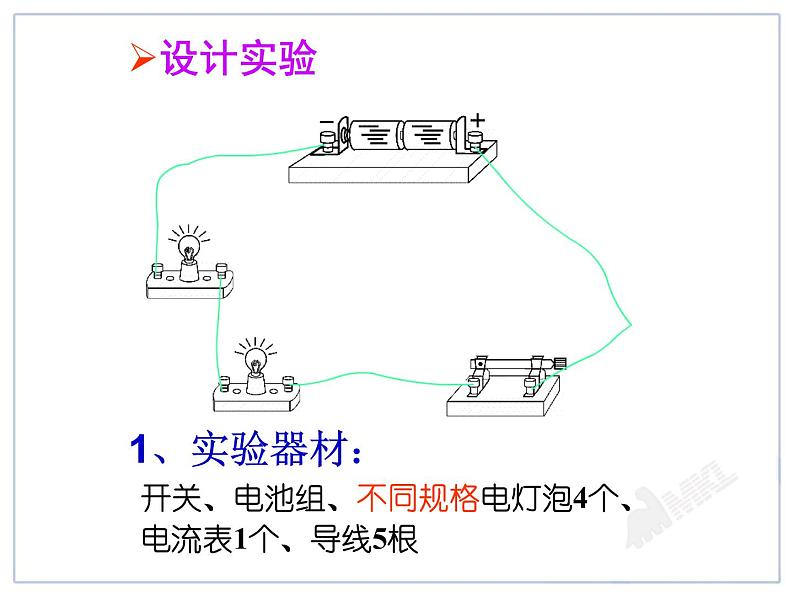

开关、电池组、不同规格电灯泡4个、电流表1个、导线5根

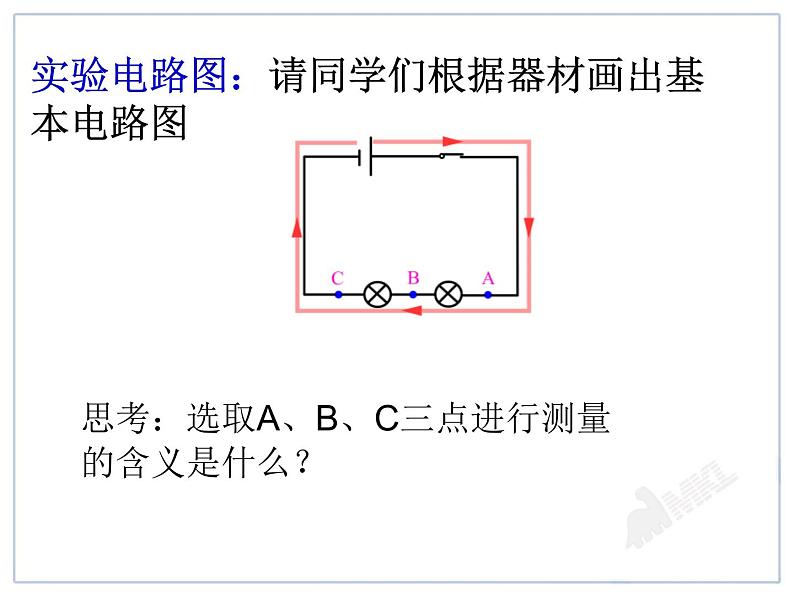

实验电路图：请同学们根据器材画出基本电路图
思考：选取A、B、C三点进行测量的含义是什么？

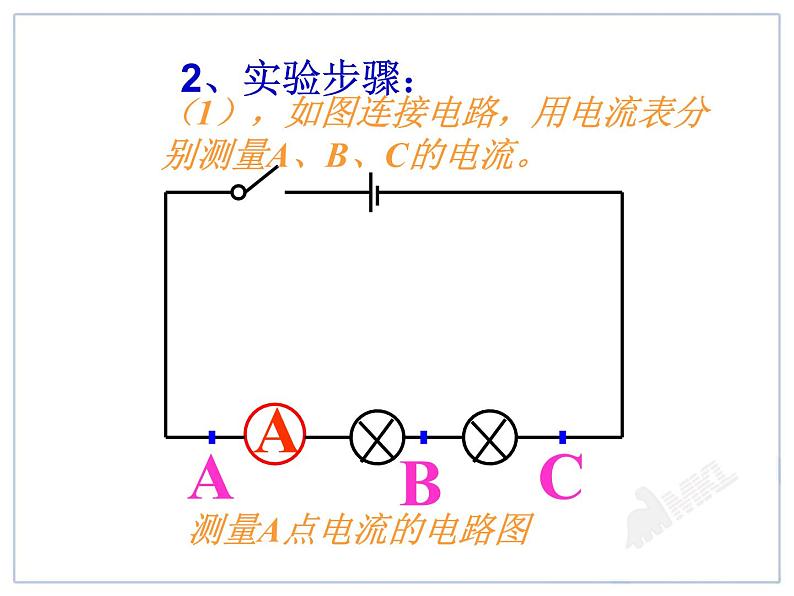

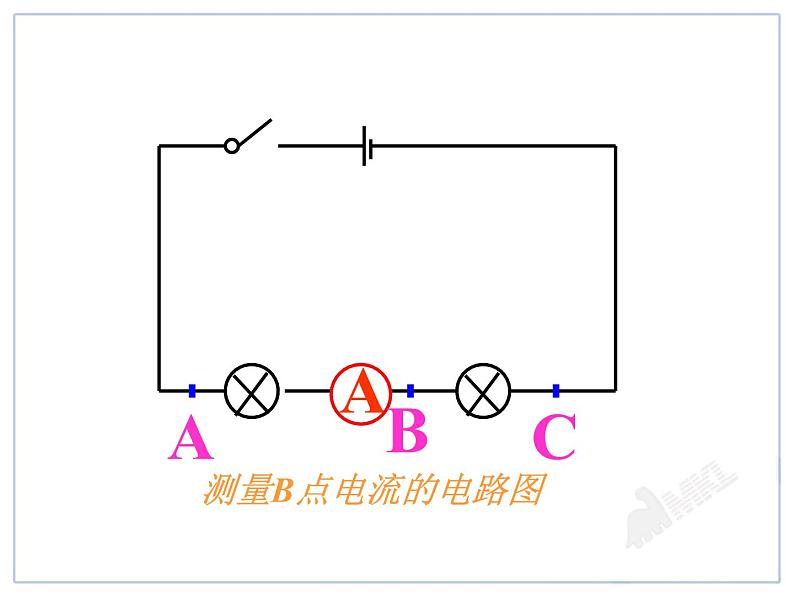

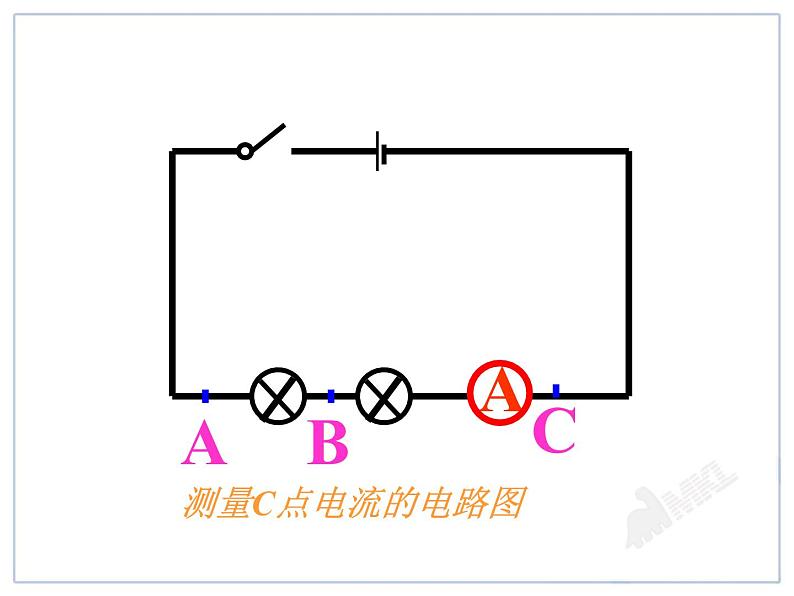

（1），如图连接电路，用电流表分别测量A、B、C的电流。
思考：实验是否就结束了，我们能不能只根据一次实验就得出结论？2，换一组灯泡，再做一次（实验步骤）
记录数据（你们准备如何记录实验中的数据？随便写在草稿的任何位置吗）
测量结果说明什么？得出什么结论？
串联电路的电流规律:文字表达：串联电路中，电流处处都相等。数学达式：Ia=Ib=Ic＝……
I= Ia = Ib = Ic串联电路中电流处处相等
4，如图所示，串联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic
6，有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么[ ]A．L1中的电流较大B．L2中的电流较大C．L1和L2中的电流是相等的D．由于灯的亮暗不同，故无法比较电流大小
