初中物理沪科版九年级全册第十五章 探究电路第五节 家庭用电教课内容课件ppt
展开
这是一份初中物理沪科版九年级全册第十五章 探究电路第五节 家庭用电教课内容课件ppt,共28页。PPT课件主要包含了有关安全用电原则,家庭电路的组成,电能表,保险丝,闸刀开关,进户线,作用辨别火线和零线,大电流引起火灾,封闭管式熔断器,固定式插座等内容,欢迎下载使用。
要安装家庭电路,你该准备些什么材料呢?
(三)电路中电流过大的原因
请勿接触低压带电体(对地电压不超过250V的家庭电路)请勿靠近高压带电体(对地电压超过250V的供电线路) 低压勿摸,高压勿近!

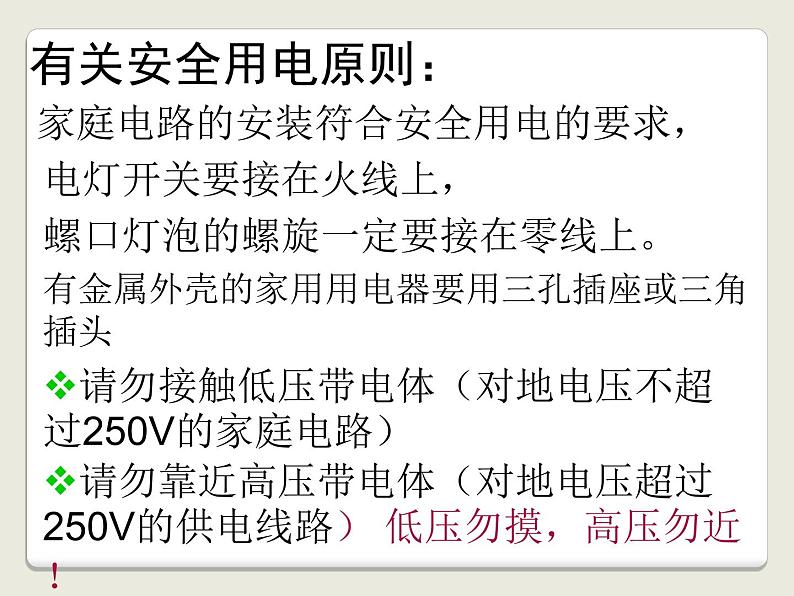

家庭电路的安装符合安全用电的要求,
电灯开关要接在火线上,
螺口灯泡的螺旋一定要接在零线上。
有金属外壳的家用用电器要用三孔插座或三角插头

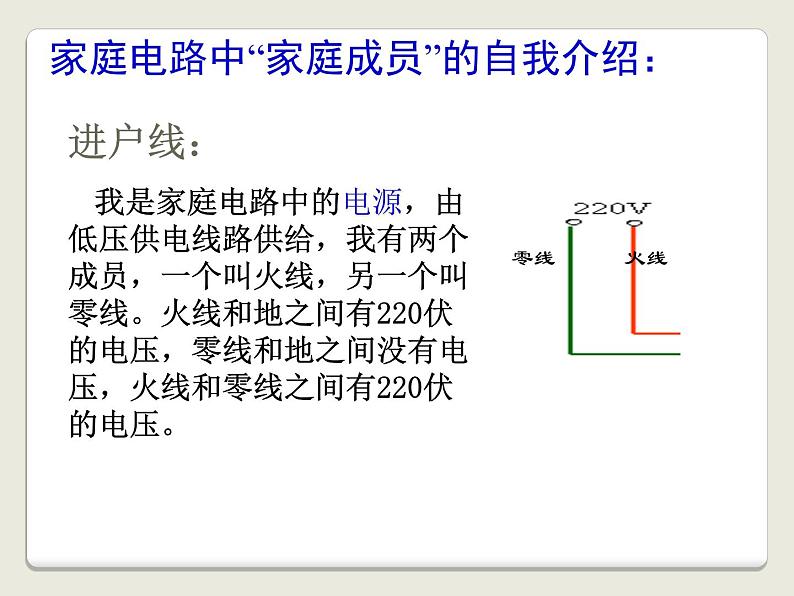

进户线: 我是家庭电路中的电源,由低压供电线路供给,我有两个成员,一个叫火线,另一个叫零线。火线和地之间有220伏的电压,零线和地之间没有电压,火线和零线之间有220伏的电压。

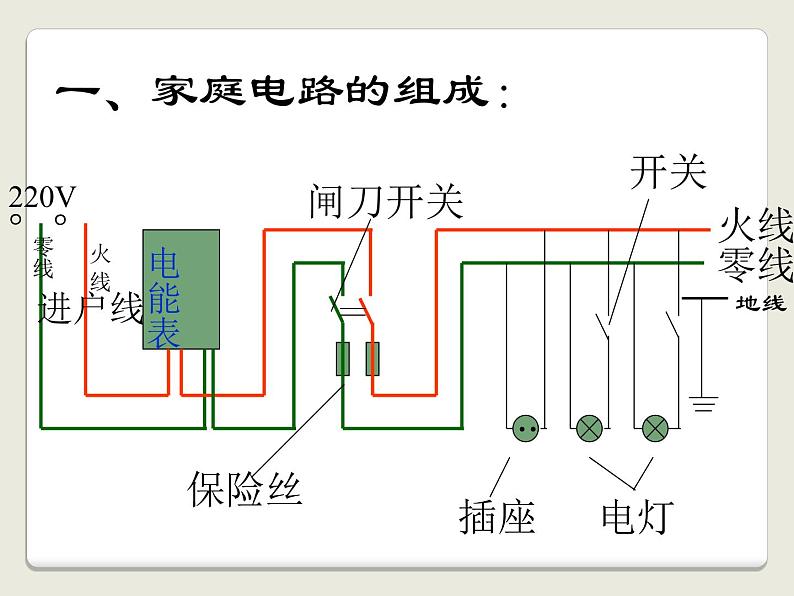

家庭电路中“家庭成员”的自我介绍:

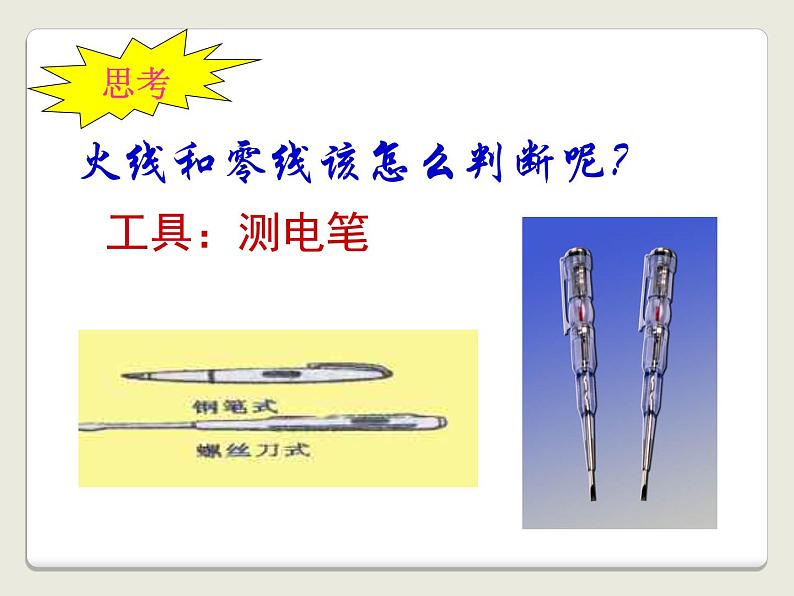

火线和零线该怎么判断呢?

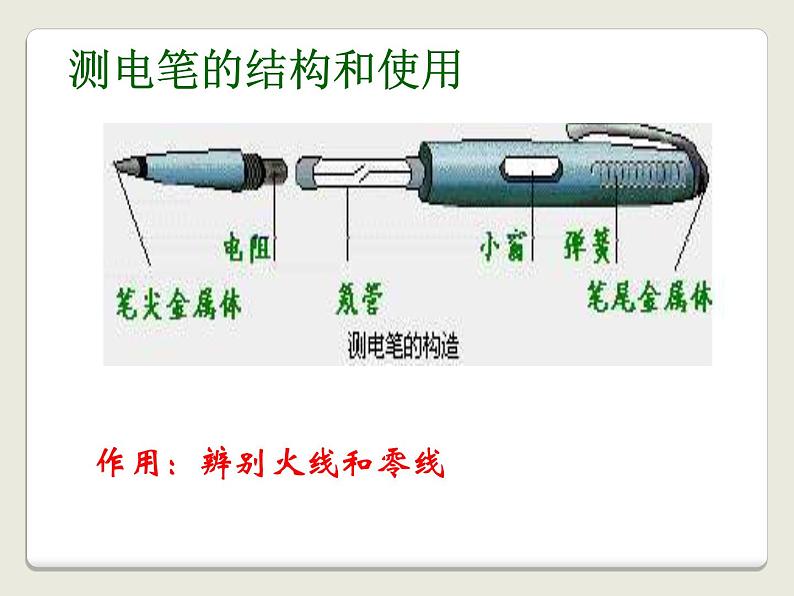

错误操作手没触笔尾金属体,笔尖金属体触火线时氖管仍不会发光。
正确操作:手触笔尾金属体;笔尖金属体触火线时氖管发光,触零线时不发光。
但千万不能接触笔尖金属体
为什么手触笔尾金属体时氖管会发光,而人不会触电呢?
因为笔尖接触火线时,220伏的电压加在测电笔和人体构成的串联电路上,通过氖管和人体的电流小于 220伏 /1000000欧=0.00022安=0.22毫安,这个电流可以 使氖管发光,但对人体是没有危害的。
电能表测量并记录用户用电的多少,其安装和维修不属于用户的权利。从左到右有4个接线柱,1、3接进户线。
220V 30(100)A 的意义:正常使用时电压为220伏,额定电流为30安,允许通过的最大电流为100安。
闸刀开关在家庭电路中,能控制所有用电器的通断。
我们应如何防范,保证用电安全呢?
熔断器 电流过大时能自动切断电路
敞开插入式熔断器(内有保险丝)
连接方法:串联在火线上
保险丝是用什么材料都可以的吗?
不是的。一般用电阻率大、熔点低的金属合金制成,这样当电路中因电流过大而使保险丝过热达到它的熔点时,它就会及时熔断,以切断电路,保证安全。
选用保险丝的原则:保险丝的额定电流等于或稍大于电路中正常工作时的电流。
说明:电灯的开关要先接到火线上,真正起到控制电灯的作用。
(并联在电路中,相互不受影响)
三孔式插座和三脚式插头
说明:三孔式插座比两孔式插座多了一个接地孔,而三脚式插头与接地孔相对应的那个插头脚接用电器的金属外壳。
根据你的观察与了解,什么样的用电器要用三脚式插头呢?
大功率、金属外壳的用电器要用三脚式插座,如电饭褒、空调、冰箱、洗衣机等。
思考:同是漏电,为何反差如此大?
当用电器漏电,其金属壳上就有220伏的电压。如果这个用电器没有接地线,当人触及它时,电流就会通过人体进入大地,发生触电事故。若外壳接地,电流就会经接地线进入大地,人体接触用电器外壳时就不再有电流流经人体。因此,接地线是用电器的安全线。
2、用电器的总功率过大
在家庭电路中,所有的用电器是____,电路中干路的总电流会等于 ______________。当接的用电器太多时,干路电流就会太大!
是否人体一接触到电就称为触电呢?
不是。人体是导体,当人体成为闭合电路的一部分时,就会有电流通过。如果电流达到一定大小,就会发生触电事故。(家庭电路中发生触电事故都是直接或间接接触到火线造成的。)
(1)家庭电路触电:人直接或间接与火线连通造成的
