河南省三门峡市灵宝市2021-2022学年九年级（上）期末考试物理试题(word版含答案)

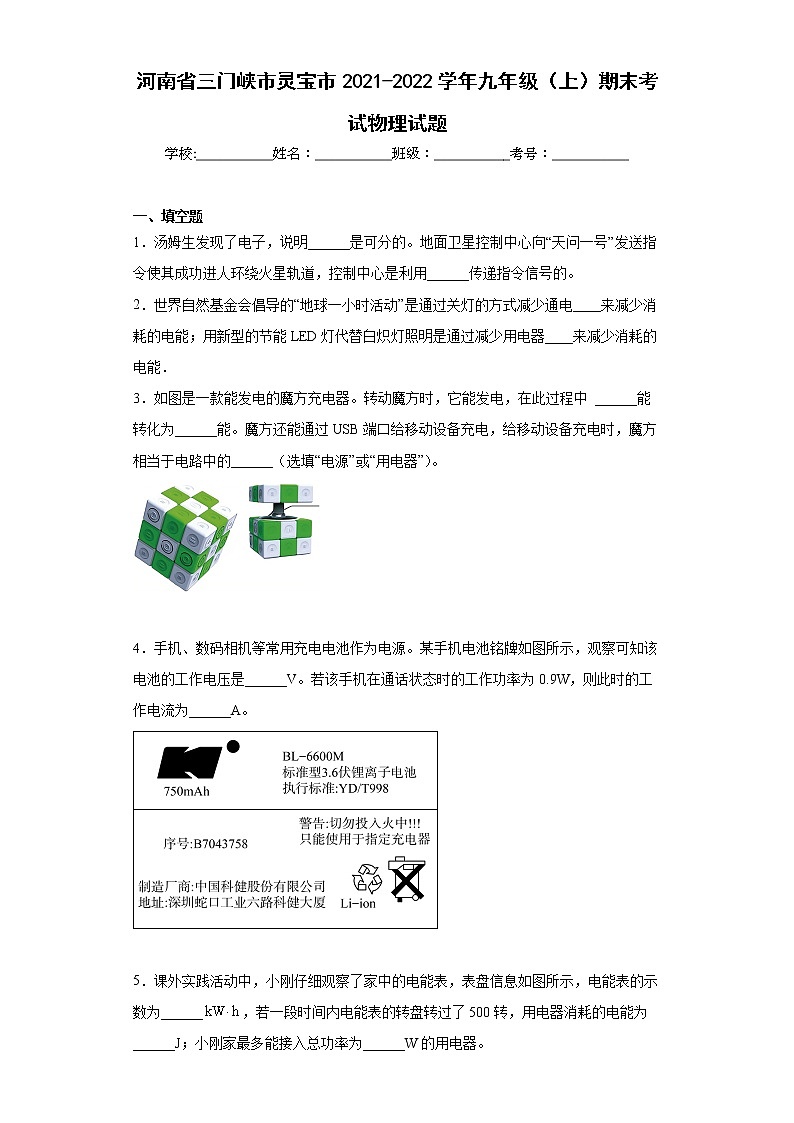

河南省三门峡市灵宝市2021-2022学年九年级（上）期末考试物理试题

学校:___________姓名：___________班级：___________考号：___________

一、填空题

1．汤姆生发现了电子，说明______是可分的。地面卫星控制中心向“天问一号”发送指令使其成功进人环绕火星轨道，控制中心是利用______传递指令信号的。

2．世界自然基金会倡导的“地球一小时活动”是通过关灯的方式减少通电____来减少消耗的电能；用新型的节能LED灯代替白炽灯照明是通过减少用电器____来减少消耗的电能．

3．如图是一款能发电的魔方充电器。转动魔方时，它能发电，在此过程中 ______能转化为______能。魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的______（选填“电源”或“用电器”）。

4．手机、数码相机等常用充电电池作为电源。某手机电池铭牌如图所示，观察可知该电池的工作电压是______V。若该手机在通话状态时的工作功率为0.9W，则此时的工作电流为______A。

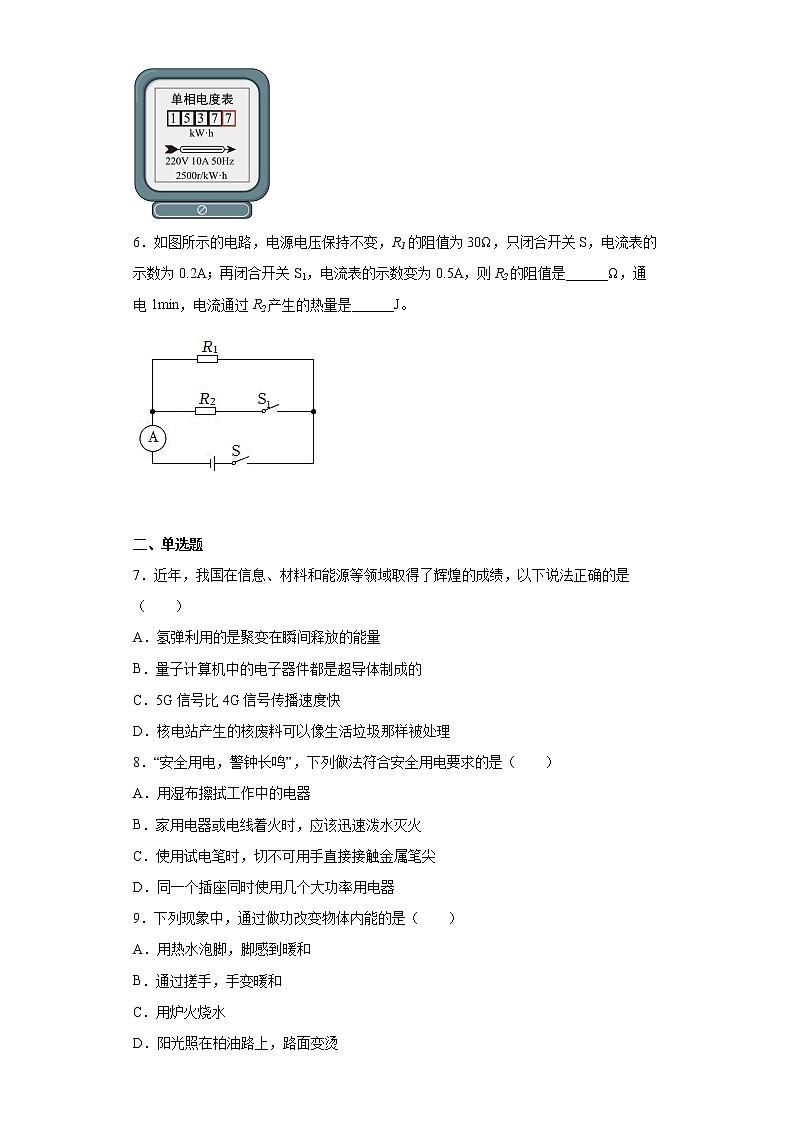

5．课外实践活动中，小刚仔细观察了家中的电能表，表盘信息如图所示，电能表的示数为______，若一段时间内电能表的转盘转过了500转，用电器消耗的电能为______J；小刚家最多能接入总功率为______W的用电器。

6．如图所示的电路，电源电压保持不变，R1的阻值为30Ω，只闭合开关S，电流表的示数为0.2A；再闭合开关S1，电流表的示数变为0.5A，则R2的阻值是______Ω，通电1min，电流通过R2产生的热量是______J。

二、单选题

7．近年，我国在信息、材料和能源等领域取得了辉煌的成绩，以下说法正确的是（　　）

A．氢弹利用的是聚变在瞬间释放的能量

B．量子计算机中的电子器件都是超导体制成的

C．5G信号比4G信号传播速度快

D．核电站产生的核废料可以像生活垃圾那样被处理

8．“安全用电，警钟长鸣”，下列做法符合安全用电要求的是（　　）

A．用湿布擦拭工作中的电器

B．家用电器或电线着火时，应该迅速泼水灭火

C．使用试电笔时，切不可用手直接接触金属笔尖

D．同一个插座同时使用几个大功率用电器

9．下列现象中，通过做功改变物体内能的是（　　）

A．用热水泡脚，脚感到暖和

B．通过搓手，手变暖和

C．用炉火烧水

D．阳光照在柏油路上，路面变烫

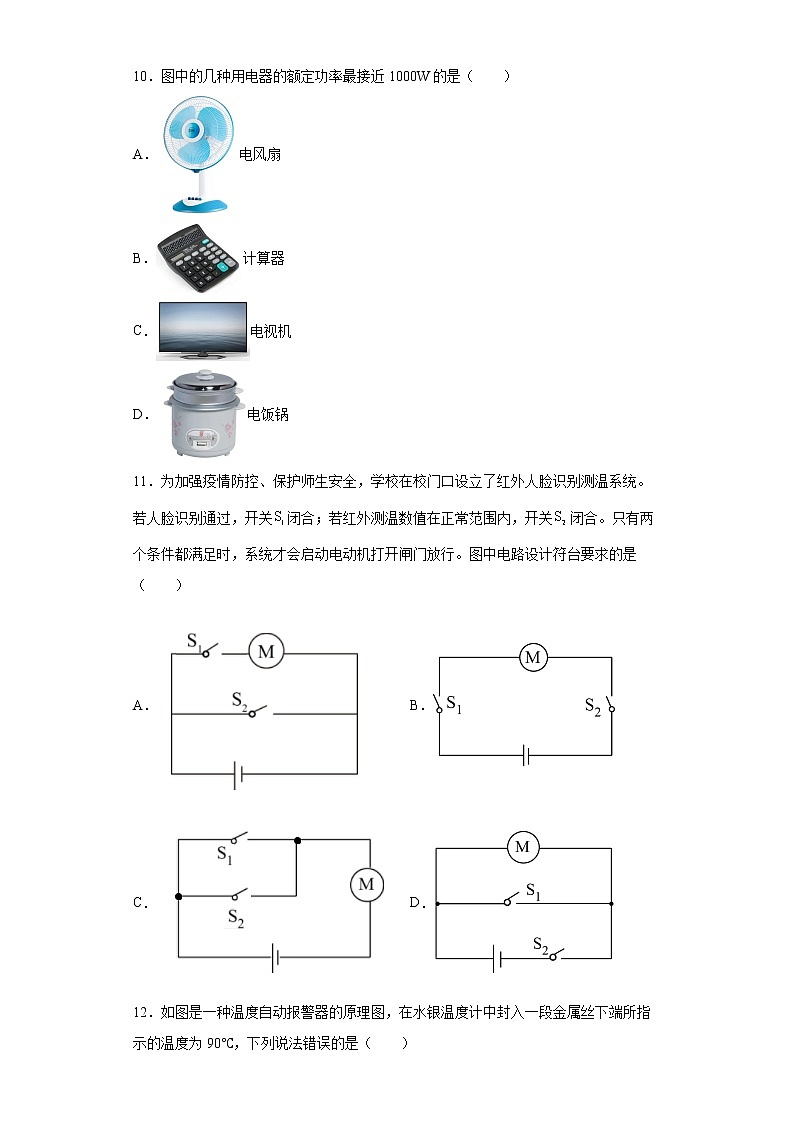

10．图中的几种用电器的额定功率最接近1000W的是（　　）

A．电风扇

B．计算器

C．电视机

D．电饭锅

11．为加强疫情防控、保护师生安全，学校在校门口设立了红外人脸识别测温系统。若人脸识别通过，开关闭合；若红外测温数值在正常范围内，开关闭合。只有两个条件都满足时，系统才会启动电动机打开闸门放行。图中电路设计符台要求的是（　　）

A． B．

C． D．

12．如图是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝下端所指示的温度为90℃，下列说法错误的是（　　）

A．报警器利用了水银导电和热胀冷缩的性质

B．报警器利用了电磁铁通电时有磁性断电时磁性消失的特点

C．报警器中，水银温度计和电磁铁串联在电路中

D．温度达到90℃时，报警器中的灯亮同时铃响

三、多选题

13．现有“6V 3W”的灯泡L1和“6V 6W”的灯泡L2，将它们接入电路中，不考虑灯丝电阻的变化。下列关于两只灯泡的说法正确的是（　　）

A．串联接在6V的电源上，通过L1和L2中的电流之比为2：1

B．串联接在6V电源上，L1更亮些

C．串联接在12V的电源上，两灯均能正常发光

D．并联在5V的电源上，L1和L2消耗的实际功率之比为1：2

14．小明同学设计了一个室内温度测量仪，其简化电路如图甲所示，温度表由量程为0~3V的电压表改装而成，电源电压保持6V不变，定值电阻R＝40Ω，热敏电阻的阻值Rt随温度t变化的关系图像如图乙所示。下列说法正确的是（　　）

A．随着温度的升高，温度表的示数变小

B．该温度测量仪可测量的最高温度为30℃

C．当室内温度为10℃时，定值电阻R消耗的电功率为0.4W

D．当定值电阻R在5s内产生的热量为2.25J时，室内的温度为30℃

四、作图题

15．小强同学学习了初中电学知识后，他想试着在家里的车库中安装一个三孔插座以及一盏照明灯。请你在图中用笔画线代替导线将插座、照明灯以及开关连入电路。

16．如图所示已画出永磁体与通电螺线管之间的磁感线分布情况中的一条。请标出磁感线的方向和电源右侧的极性（用“+”或“﹣”表示）。

五、实验题

17．小华想探究电流通过电阻时产生的热量与哪些因素有关。他连接了如图所示的电路进行实验，其中两个完全相同的烧瓶内分别装有质量相等、初温相同的煤油，阻值为5Ω和10Ω的电阻丝。

（1）烧瓶中不装水而装煤油，是因为水的______；

（2）通电一段时间后，比较两烧瓶中温度计的示数，是为了探究电热与______的关系；

（3）小华家的电饭锅电源线坏了，他又新买了一根，使用时闻到橡胶的焦糊味，他立即拔下电源插头，发现这根电源线很热，其他用电器仍然正常工作。你认为引起电源线过热的原因可能是新买的电源线过 _____（选填“粗”或“细”），简要说出理由______。

18．电磁的相互转换是人类进入电力时代的标志。

（1）小明同学设计了如图甲所示的装置来探究通电螺线管周围的磁场；

①小明在螺线管周围不同位置摆放小磁针的目的是确定通电螺线管周围磁场的______；

②小明调换电源正负极接线后再闭合开关，发现小磁针指向发生改变，该现象说明通电螺线管外部的磁场方向与______有关；

（2）小明又做了如图乙所示的实验，闭合开关，观察到直导线ab向左运动，这说明______对电流有力的作用。生活中的______（填“发电机”或“电动机”）是根据这一原理制成的；

（3）接着小明去掉电源，接上灵敏电流计，如图丙所示，闭合开关，保持直导线ab不动，向右移动蹄形磁铁，电流计指针______（选填“能”或“不能”）发生偏转，这是______现象。

19．某实验小组的同学设计了如图甲所示的电路来测量小灯泡的电功率。已知待测小灯泡的额定电压为3.8V，小灯泡的额定功率估计在1.2W左右，电源电压恒为6V。

（1）请用笔画线代替导线，在图甲中完成实物电路的连接______；

（2）闭合开关前，应将滑动变阻器的滑片移到______（选填“A”或“B”）端；

（3）电路调整正确后，闭合开关，移动滑动变阻器的滑片，当观察到______时，表明小灯泡正常发光，并记录电流表的示数。测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向______（选填“左”或“右”）端滑动；

（4）改变滑动变阻器的阻值，记下多组对应的电压表和电流表的示数，并绘制成图乙所示的I一U图像。根据图像信息，可计算出小灯泡的额定功率是______W；此时滑动变阻器接入电路的阻值约为______Ω；

（5）同学们设计了A、B、C三种电路图，试图测量另一个小灯泡的额定功率（额定电压已知），其中R0为定值电阻，S为单刀双掷开关（S可以连接“a”或“b”），则以下测量方案可行的是______（选填字母）。

六、计算题

20．如图所示，标有“10V 5W”字样的小灯泡与最大阻值为50Ω的滑动变阻器串联在电路中，当滑动变阻器连入电路中的电阻为10Ω时，灯泡正常发光。求：（不考虑灯泡电阻受温度影响，电源电压不变）

（1）灯泡的电阻；

（2）电路中的电流；

（3）电源电压；

（4）当滑动变阻器连入电路的电阻为30Ω时，灯泡的实际功率。

七、综合题

21．如图甲是中华人民共和国第十四届运动会期间，奥体中心为运动员准备的恒温电热水壶，简化电路如图乙所示，它有加热和保温两种工作状态，电热丝R1和R2的阻值不随温度变化，说明书中关于电热水壶的相关参数如表。试问：

（1）据悉，奥体中心利用光伏发电板、太阳能集热板获得电能，太阳能属于______（填“可再生”或“不可再生”）能源；电热水壶是利用电流的______进行工作的；

（2）电热水壶在加热状态下正常工作，将1kg的水从20℃加热至100℃，水吸收的热量是多少？(        )[水的比热容为4.2×103J/(kg•℃)]

（3）在第（2）问加热情况下，电热水壶正常工作了400s，消耗了多少电能？(        )其加热效率是多少？(        )

（4）电热丝R2的阻值是多少？(        )

参考答案：

1．     原子     电磁波

2．     时间     电功率

3．     机械     电     电源

4．     3.6     0.25

5．     1537.7     7.2×105     2200

6．     20     108

7．A

8．C

9．B

10．D

11．B

12．D

13．BD

14．BCD

15．

16．

17．     比热容大     电阻     细     通过导体的电流和通电时间相同时，导体电阻越大，导体产生的热量越多

18．     方向     电流方向     磁场     电动机     能     电磁感应

19．          B     电压表示数为3.8V     左     1.52     5.5     BC

20．（1）20Ω；（2）0.5A；（3）15V；（4）1.8W

21．     可再生     热效应     3.36×105J     4×105J     84%     60.5Ω
