湖南省长沙市望城区2021-2022学年九年级(上)期末考试物理试题(word版含答案)
展开
这是一份湖南省长沙市望城区2021-2022学年九年级(上)期末考试物理试题(word版含答案),共12页。试卷主要包含了单选题,多选题,填空题,实验题,计算题等内容,欢迎下载使用。

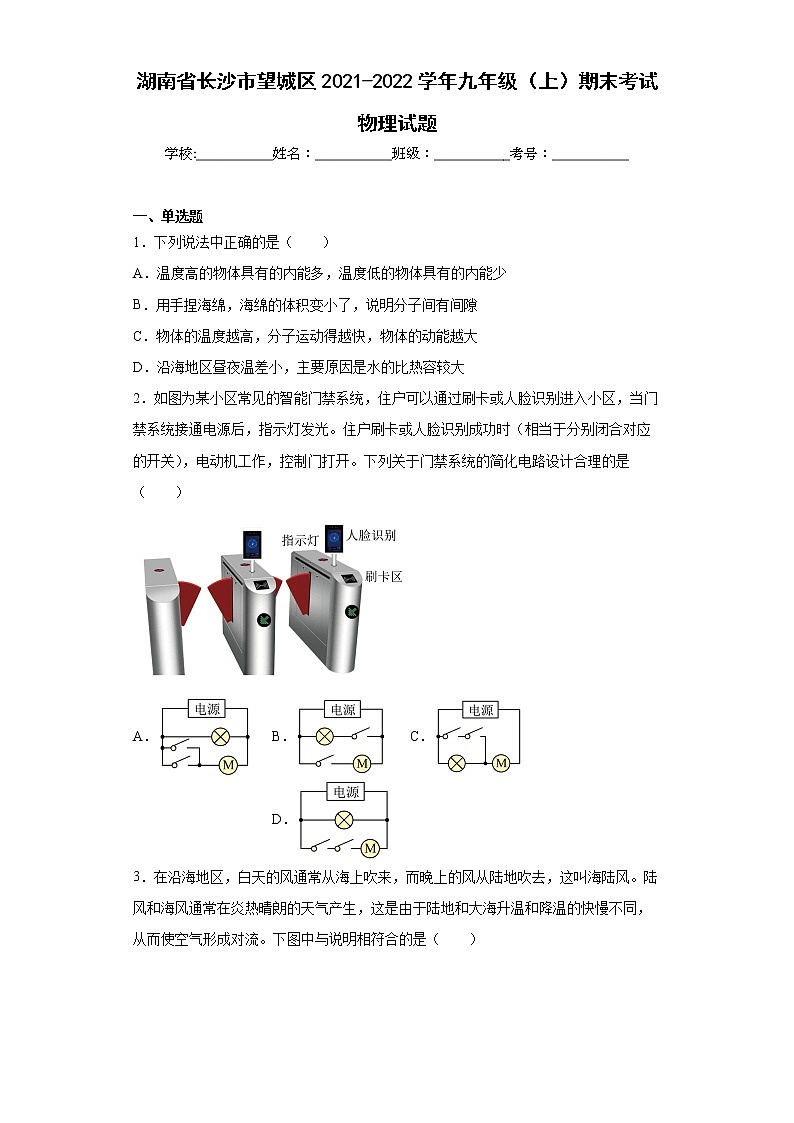

湖南省长沙市望城区2021-2022学年九年级(上)期末考试物理试题学校:___________姓名:___________班级:___________考号:___________ 一、单选题1.下列说法中正确的是( )A.温度高的物体具有的内能多,温度低的物体具有的内能少B.用手捏海绵,海绵的体积变小了,说明分子间有间隙C.物体的温度越高,分子运动得越快,物体的动能越大D.沿海地区昼夜温差小,主要原因是水的比热容较大2.如图为某小区常见的智能门禁系统,住户可以通过刷卡或人脸识别进入小区,当门禁系统接通电源后,指示灯发光。住户刷卡或人脸识别成功时(相当于分别闭合对应的开关),电动机工作,控制门打开。下列关于门禁系统的简化电路设计合理的是( )A. B. C. D.3.在沿海地区,白天的风通常从海上吹来,而晚上的风从陆地吹去,这叫海陆风。陆风和海风通常在炎热晴朗的天气产生,这是由于陆地和大海升温和降温的快慢不同,从而使空气形成对流。下图中与说明相符合的是( )A.①③ B.①④ C.②③ D.②④4.下列关于安全用电的说法正确的是( )A.只要人用手直接接触火线就一定会发生触电事故B.只要电路中有人触电,漏电保护器就会切断电路,起到保护作用C.把家用电器的金属外壳接上地线,可以对人身起到保护作用D.使用试电笔时不能用手直接接触试电笔上的金属部分5.如图甲,这是一种车载空气净化器,工作原理如图乙所示,受到污染的空气被净化器吸入后,颗粒物进入电离区带上电荷,然后在集尘器上被带电金属网捕获。净化器工作时指示灯会亮起,指示灯坏掉时金属网仍工作。下列说法正确的是( ) A.金属网吸引颗粒物原理是异种电荷相互吸引B.金属网和指示灯的连接方式为串联C.若颗粒物带上正电荷是因为得到了电子D.空气净化器利用了带电体吸引轻小物体的性质6.如图所示的电路中,小灯泡L1和L2额定电压均为3V。闭合S1、S2,下列关于该电路的说法正确的是( )A.L2会被短路B.电压表不能测量L1两端的电压C.取下L1时,L2正常发光D.只断开开关S2时,电压表有示数7.在如图的电路中,R1是定值电阻,电源电压保持不变。闭合开关S,当滑动变阻器滑片P向右滑动时,下列现象中会发生的是( )A.电流表、电压表的示数都变小B.电流表示数变大,电压表示数不变C.R1消耗的电功率减小D.电路消耗的总功率增加8.将“220V 100W”的灯泡L1和“220V 40W”的灯泡L2,串联在220V的电源上,组成闭合电路(设灯丝电阻不变),则下列说法正确的是( )A.灯泡L1和L2一样亮B.灯泡L1比灯泡L2亮C.两灯泡的总功率小于40WD.两灯泡的实际功率都变为其额定功率的一半9.如图所示,图甲是某款即热式电热水龙头,图乙是它的电路原理图,R1和R2是电热丝、已知温水时的电流为5A,热水时功率为3300W。通过旋转手柄改变与开关S接触的两个相邻触点,实现冷水、温水、热水挡的切换。则( ) A.开关S接触2、3触点时,水龙头放出的是热水B.开关S接触3、4触点时,电热丝R1、R2串联C.R1的阻值为44ΩD.温水时的功率为1100W10.如图所示的家庭电路,闭合开关S1和S2,灯L1发光,灯L2不发光.用试电笔分别接触插座的左、右孔,氖管均发光.若电路中只有一处故障,则A.灯L2断路 B.ab间断路C.cd间断路 D.de间断路 二、多选题11.充电宝内部主要部件是锂电池,充电宝铭牌上标注了锂电池的电压和容量,民航局规定充电宝额定容量不超过,无需航空公司批准。严禁携带额定容量超过 的充电宝乘机,则电压为3.7V、容量为下列数值的充电宝,无需航空公司批准就可以带上飞机的是( )A. B. C. D. 12.在“探究电流与电阻的关系”的实验中,电路如图甲所示,电源电压保持3V不变,分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻连入电路,按实验要求测得通过各定值电阻的电流描绘出如图乙所示的图像,则下列判断正确的是( )A.实验中的电压表示数保持2V不变B.当R的电阻为10Ω时,通过R的电流为0.2AC.电路中接入不同的定值电阻时,滑动变阻器连入电路的阻值范围为1~5ΩD.当把15Ω的电阻更换为20Ω时,应把滑动变阻器滑片向右调 三、填空题13.如图所示,甲、乙是课堂上看到的两个演示实验示意图。(1)与压缩冲程原理相同的是______图所示的演示实验;(2)在汽油机中,燃料在汽缸内燃烧,而且燃料与空气混合充分,燃烧得比较完全。因此汽油机的效率______(选填“>”、“=”或“<”)蒸汽机的效率。14.如图为一种测量体重的装置,其中体重计是由______表改装成的,所测体重越大,体重计的示数______。15.如图甲,滑动变阻器上标有“20Ω 1A”,L1的额定电压为3V,L2的额定电压为2.5V。通过两个灯泡的电流与其两端电压的关系如图乙所示,闭合开关后,当滑动变阻器的滑片滑至中点时,L1正常发光。此时电源电压为______V,电路的总功率为______W。16.如图是研究“引起熔丝熔断原因”的实验的一个装置,电路熔断器中的熔丝应该选用熔点______的材料做成,若在BD间增加一根导线,闭合开关,可引起熔丝熔断,熔丝熔断的原因是______。17.在学习了电学知识后,小华突发奇想,如果自己能够利用所学的电学知识帮爸爸组装一个由热敏电阻控制的报警系统,那么爸爸可以通过系统报警及时减少饲养场可能发生的突遇高温导致的牲畜死亡事件(要求当热敏电阻的温度达到或超过38℃时,系统自动报警)。提供的器材有:热敏电阻(其阻值随温度的升高而减小,在38℃时阻值为600Ω),报警器(内阻很小,通过的电流超过10mA时就会报警,超过20mA时可能被损坏),电阻箱(最大阻值为999.9Ω,在此范围内可调节出阻值准确可读的电阻值),电源(输出电压U约为18V,内阻不计),滑动变阻器R(最大阻值为2000Ω),单刀双掷开关S,导线若干。小华通过与老师沟通后设计了如图所示的电路图,请你帮助小华完成实验过程:(1)为了保证整个系统的安全,电路接通前,应先将滑动变阻器滑片置于最大阻值处,再将电阻箱调到一定的阻值,这一阻值为______Ω;(2)将开关S向______(选填“c”或“d”)端闭合,缓慢移动滑动变阻器的滑片,直至______;(3)保持滑动变阻器的滑片位置不变,将开关S向另一端闭合,报警系统即可正常使用。 四、实验题18.小明用相同的酒精灯分别给水和煤油加热(如图甲所示),以探究水和煤油的吸热能力。(1)实验中应量取______(选填“质量”或“体积”)相等的两种液体,分别倒入相同烧杯中;(2)根据实验数据,小明作出了水和煤油的温度随加热时间变化的图像(如图乙所示),由图像可知,水的沸点是______℃,煤油的比热容是______J/(kg•℃)。[水的比热容为4.2×103J/(kg•℃)]19.学习欧姆定律后,小宇为研究并联电路总电阻和分电阻之间的关系,和同学进行了以下探究。①设计电路(如图所示),根据电路图连接实物;②闭合开关,分别读出电流表和电压表的示数并记录;③计算总电阻并填入表格;④换用不同规格的电阻重复上述实验。实验次数电阻R1/Ω电阻R2/Ω电压/V电流/A总电阻R/Ω1205 422020 1032030 12 (1)通过分析实验数据,小宇得到了并联电路总电阻小于任何一个分电阻的结论,请你根据影响电阻大小的因素解释上述结论______。根据上面的结论,小宇想到教室内每多开一盏灯,电路的总电阻就会______;(2)分析表中数据,还可以得出的结论是______。 20.在测电阻Rx的实验中,若电压表损坏,利用其他的原有器材也能测出未知电阻Rx的阻值,实验电路如图所示(滑动变阻器最大阻值已知为R0,电源电压未知且不变),请将下列相关实验步骤补充完整。(1)闭合开关S,将滑动变阻器的滑片P移到a端,记录电流表示数I1;(2)闭合开关S,___________,记录电流表示数I2;(3)写出待测电阻的表达式:Rx=___________(用已知量和测量符号表示)。(4)为了保护电路,闭合开关前,应将滑动变阻器的滑片调到最___________端(选填“左”或“右”)21.小强做测定“小灯泡的电功率”实验时,所用器材有电压为6V的电源,额定电压为2.5V的小灯泡。(1)请你用笔画线代替导线,帮小强将实物电路连接完整______,要求:符合实验实际情况,且滑动变阻器的滑片P向右滑动时灯泡变暗;(2)小强连好电路后,闭合开关,发现小灯泡不亮,则小强接下来的操作应该是______;A.观察电压表、电流表是否有示数,若有示数,减小滑动变阻器阻值,观察小灯泡是否发光B.断开开关,重新连接电路(3)小强通过移动滑片P,分别记下了多组对应的电压表和电流表的读数,并绘制成了如图所示的U—I图像。根据U—I图像提供的信息,可计算出小灯泡的额定功率是______W。22.探究电流通过导体产生的热的多少与什么因素有关。实验小组同学猜想:电流通过导体产生的热可能与通过导体的电流、导体的电阻和通电时间有关。于是他们利用如图器材和电源、开关、导线、电流表等进行了探究实验,其中甲、乙、丙三个相同装置的透明容器中各有一段电阻丝,容器中密封着等量的空气。(1)实验是通过比较U形管中______来比较电阻丝产生的热量的多少;(2)要探究电热与电流的关系,应选用______组合,串联接到电源两端进行实验,结论是______。电路连接不变,假如将丙装置中瓶外的电阻丝也密封到瓶内,实验会发现______(选填“乙瓶”或“丙瓶”)内电阻丝产热更多。 五、计算题23.如图所示,电源电压恒为12V,小灯泡L标有“6V 3W”字样,定值电阻R2的阻值为24Ω。当开关S闭合,S1、S2都断开且滑片P移到滑动变阻器的中点时,灯泡L正常发光。(小灯泡的电阻保持不变)求:(1)灯泡L的电阻;(2)滑动变阻器的最大阻值;(3)分析电路并计算小灯泡发光消耗的最小功率。24.多功能养生壶具有精细烹饪、营养量化等功能,深受市场认可和欢迎,如图乙所示是某品牌中温挡功率/W550高温挡功率/W1100容积/L1 养生壶简化电路图。[,](1)求R2的阻值;(2)养生壶在低温挡工作时,求电路中的电流大小;(3)在标准大气压下,使用高温挡将初温是12℃的一壶水烧开,若养生壶高温挡加热效率为80%,求烧开一壶水需要的时间。
参考答案:1.D2.A3.D4.C5.A6.C7.C8.C9.D10.D11.AD12.CD13. 甲 >14. 电流 越大15. 6 0.916. 低 短路17. 600 c 报警器开始报警18. 质量 98 2.1×10319. 见详解 变小 增大并联电路中某一支路的电阻,电路的总电阻也随着增大20. 将滑片P移到b端 R0 右21. A 0.522. 液面高度差 乙、丙 在电阻和通电时间相同时,电流越大,产生的热量越多 乙瓶23.(1)12Ω;(2)24Ω;(3)1.3W24.(1)88Ω;(2)1.25A;(3)420s
