这是一份浙教版九年级上册第4节简单机械第1课时当堂达标检测题，共7页。

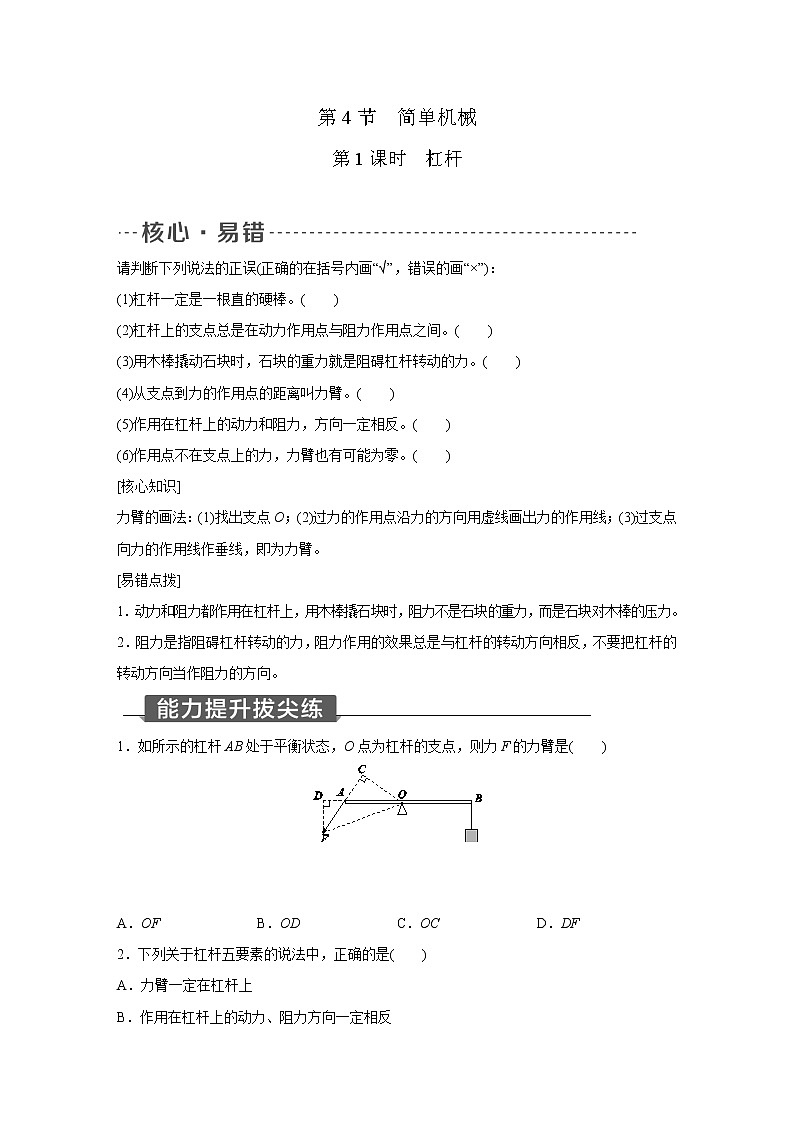

第4节　简单机械

第1课时　杠杆

请判断下列说法的正误(正确的在括号内画“√”，错误的画“×”)：

(1)杠杆一定是一根直的硬棒。(　　)

(2)杠杆上的支点总是在动力作用点与阻力作用点之间。(　　)

(3)用木棒撬动石块时，石块的重力就是阻碍杠杆转动的力。(　　)

(4)从支点到力的作用点的距离叫力臂。(　　)

(5)作用在杠杆上的动力和阻力，方向一定相反。(　　)

(6)作用点不在支点上的力，力臂也有可能为零。(　　)

[核心知识]

力臂的画法：(1)找出支点O；(2)过力的作用点沿力的方向用虚线画出力的作用线；(3)过支点向力的作用线作垂线，即为力臂。

[易错点拨]

1．动力和阻力都作用在杠杆上，用木棒撬石块时，阻力不是石块的重力，而是石块对木棒的压力。

2．阻力是指阻碍杠杆转动的力，阻力作用的效果总是与杠杆的转动方向相反，不要把杠杆的转动方向当作阻力的方向。

1．如所示的杠杆AB处于平衡状态，O点为杠杆的支点，则力F的力臂是(　　)

A．OF B．OD C．OC D．DF

2．下列关于杠杆五要素的说法中，正确的是(　　)

A．力臂一定在杠杆上

B．作用在杠杆上的动力、阻力方向一定相反

C．杠杆的长度等于动力臂和阻力臂之和

D．支点可以在杠杆的端点，也可以在力的作用线之间

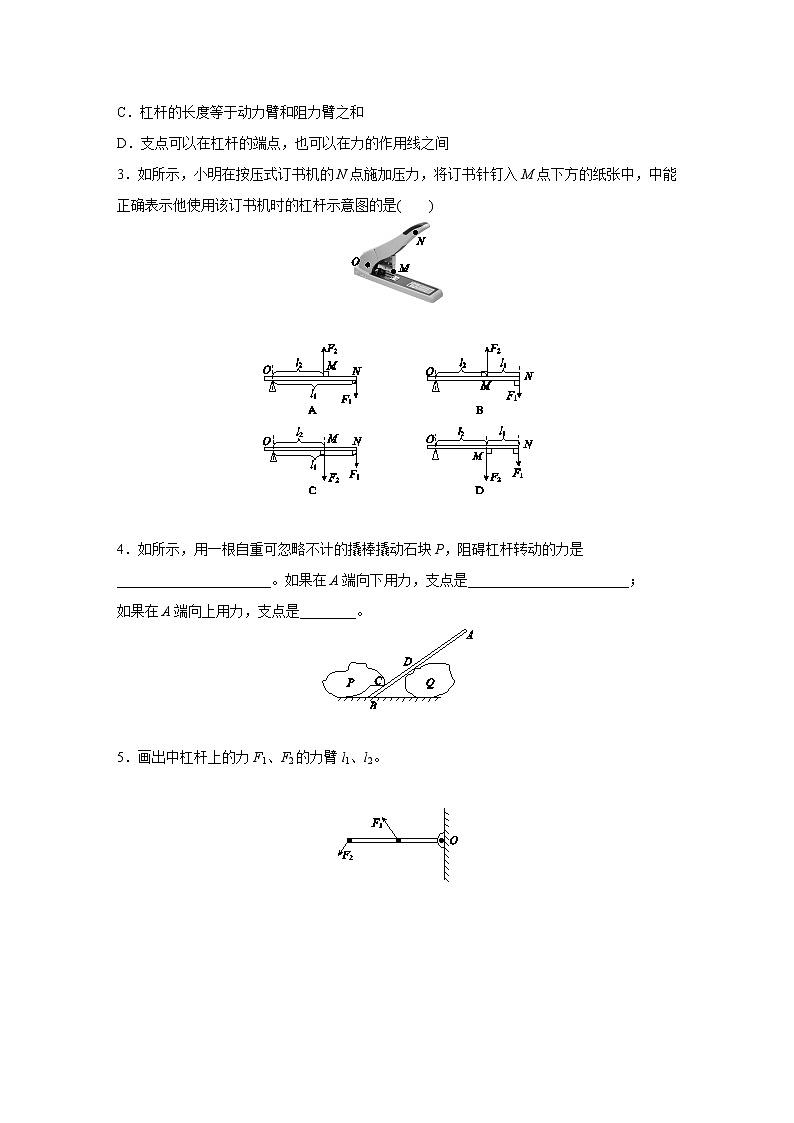

3．如所示，小明在按压式订书机的N点施加压力，将订书针钉入M点下方的纸张中，中能正确表示他使用该订书机时的杠杆示意图的是(　　)

4．如所示，用一根自重可忽略不计的撬棒撬动石块P，阻碍杠杆转动的力是______________________。如果在A端向下用力，支点是_______________________；

如果在A端向上用力，支点是________。

5．画出中杠杆上的力F1、F2的力臂l1、l2。

6．在中，画出作用在“开瓶器”上的阻力F2的示意图。

7．在中画出力F1的力臂和力臂l2对应的力F2。

8．杠杆在我国古代就有了许多巧妙地应用，护城河上安装使用的吊桥就是一个杠杆，如图所示，请画出动力F1、阻力F2的示意图，并画出动力F1的力臂l1。(设吊桥质地均匀)

9．用力F1把门推开，弹性绳会被拉长。如所示，门处于静止状态。

(1)画出弹性绳对门的拉力F2的示意图。

(2)O为支点，画出F1的力臂。

10．筷子是我国传统的用餐工具，它应用了杠杆的原理，如甲所示，请你在图乙中标出这根筷子使用时的支点O，并画出动力F1和阻力臂l2。

11．夹子是我们生活中经常使用的物品，给出了用手捏开夹子和夹子夹住物品时的两种情况，请画出如图所示两种情况下夹子上半部分受到的动力F1和阻力F2。

12．如甲所示是一种简易晾衣架，它的横杆相当于一个杠杆，如图乙所示是它的杠杆示意图，O点是支点，F2是阻力，请在图乙中作出A点受到的动力F1的示意图和它的力臂l1。
