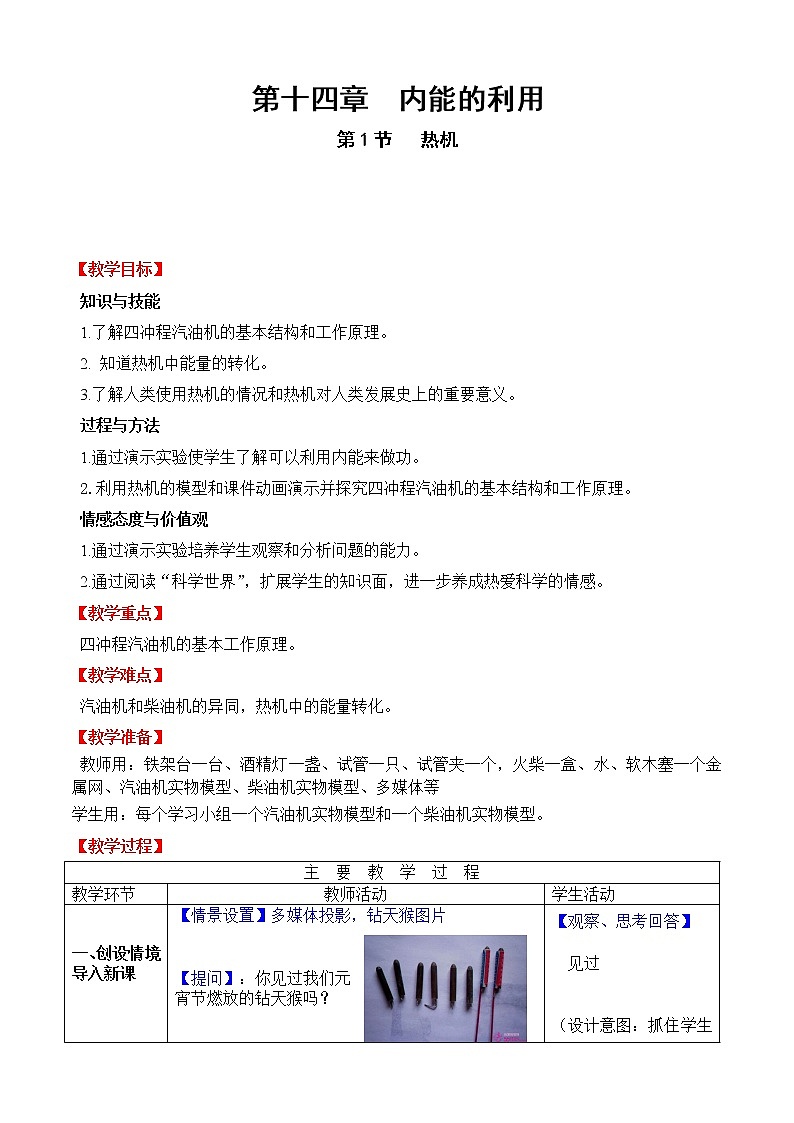

初中物理人教版九年级全册第十四章 内能的利用第1节 热机教案及反思

主  要  教  学  过  程

教学环节

教师活动

学生活动

一、创设情境导入新课

【情景设置】多媒体投影，钻天猴图片

【提问】：你见过我们元宵节燃放的钻天猴吗？

【讲授】：是的，不少同学也亲手燃放过，它的工作原理实际和公路上行驶的汽车的发动机的原理是类似的，我们这节课就来学习一下它们的工作原理，板书课题——第1节 热机。

【观察、思考回答】

见过

（设计意图：抓住学生好奇的心理特点，由生活中常见情景导入新课，让学生对即将学习的知识产生浓厚的学习兴趣。）

二．新课讲授

1.内能可以对外做功

2.观察热机模型

3.自学内燃机的基础知识

4.学习汽油机的工作原理

(1).理解记忆汽油机的结构

(2).四冲程汽油机的工作过程

(3).易错典题分析

(4).强化训练

(5).加深对汽油机的了解

(6).从物理走向生活

5.柴油机的工作过程

①吸气冲程

②压缩冲程

③做功冲程

④排气冲程

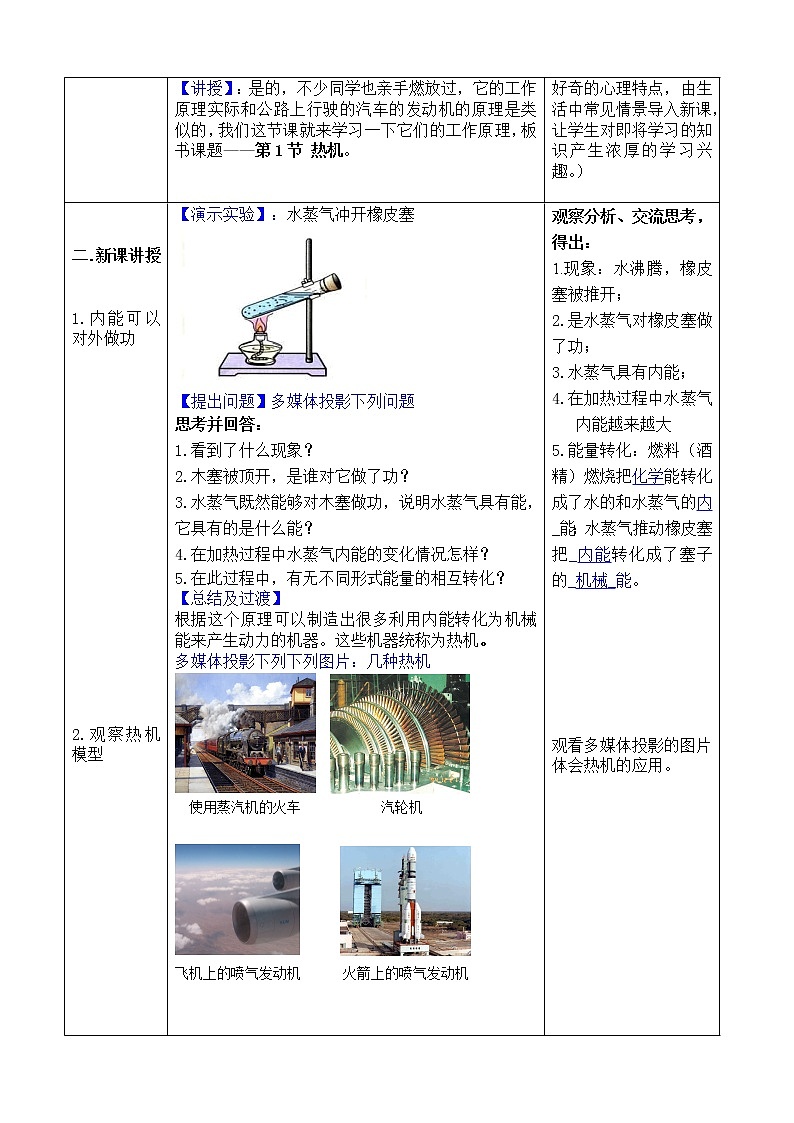

【演示实验】：水蒸气冲开橡皮塞

【提出问题】多媒体投影下列问题

思考并回答：

1.看到了什么现象？

2.木塞被顶开，是谁对它做了功？

3.水蒸气既然能够对木塞做功，说明水蒸气具有能，它具有的是什么能？

4.在加热过程中水蒸气内能的变化情况怎样？

5.在此过程中，有无不同形式能量的相互转化？

【总结及过渡】

根据这个原理可以制造出很多利用内能转化为机械能来产生动力的机器。这些机器统称为热机。

多媒体投影下列下列图片：几种热机

使用蒸汽机的火车          汽轮机

飞机上的喷气发动机      火箭上的喷气发动机

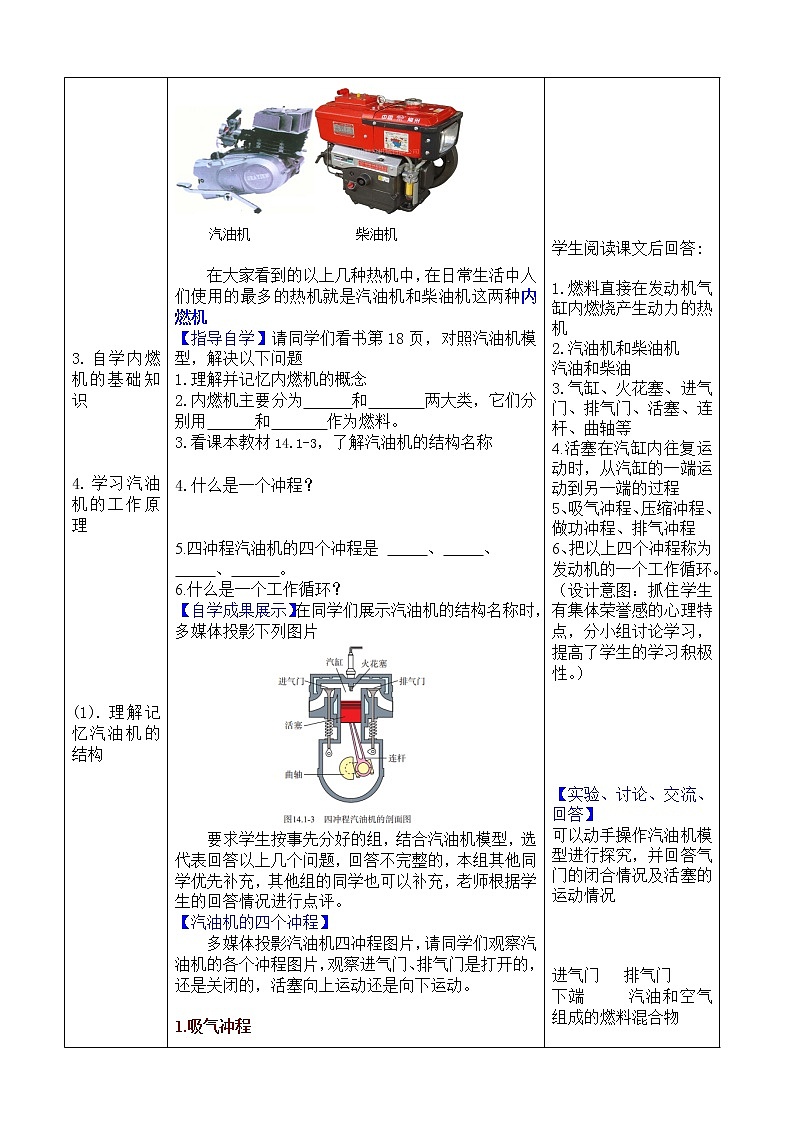

汽油机               柴油机

在大家看到的以上几种热机中，在日常生活中人们使用的最多的热机就是汽油机和柴油机这两种内燃机

【指导自学】请同学们看书第18页，对照汽油机模型，解决以下问题

1.理解并记忆内燃机的概念

2.内燃机主要分为      和       两大类，它们分别用      和       作为燃料。

3.看课本教材14.1-3，了解汽油机的结构名称

4.什么是一个冲程？

5.四冲程汽油机的四个冲程是      、     、

     、      。

6.什么是一个工作循环？

【自学成果展示】在同学们展示汽油机的结构名称时，多媒体投影下列图片

要求学生按事先分好的组，结合汽油机模型，选代表回答以上几个问题，回答不完整的，本组其他同学优先补充，其他组的同学也可以补充，老师根据学生的回答情况进行点评。

【汽油机的四个冲程】

多媒体投影汽油机四冲程图片，请同学们观察汽油机的各个冲程图片，观察进气门、排气门是打开的，还是关闭的，活塞向上运动还是向下运动。

1.吸气冲程

_______打开，______关闭，活塞向_____运动，________被吸入气缸。

【点拨】

汽油和空气组成的燃料混合物从进气门吸入气缸。

2.压缩冲程

进气门和排气门都______，活塞向____运动，燃料混合物被压缩，压强_____，温度_____。

【提问】

    在压缩冲程中是什么形式能量转化成什么形式能量？

【点拨】

燃料混合物被压缩，压强增大，温度升高。机械能转化成内能。

3.做功冲程

在压缩冲程末尾，______电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向_____运动，并通过连杆带动曲轴转动。

【提问】

在做功冲程中是什么形式能量转化成什么形式能量？

【点拨】内能转化成机械能。

4.排气冲程

进气门_______，_______打开，活塞向_____运动，把废气排出气缸。

【点拨】

进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。

【易错典题】：某混合动力型汽车的动力装置由汽油发动机和电动机组成．一般情况下，蓄电池为电动机供电，由电动机提供动力；当需要较大动力时，由汽油发动机和电动机共同提供动力；当汽车制动减速时，电动机还可以作为发电机的蓄电池充电．关于该车动力装置在工作时的能量转化情况，以下分析正确的是（    ）

 A．汽油发动机做功冲程把内能转化为机械能

 B． 电动机在提供动力时把电能转化为机械能

 C．发动机为蓄电池充电把电能转化为化学能

 D．制动减速发电的过程把内能转化为电能

【考点知识】：内燃机的四个冲程．

【点拨分析】：

（1）汽油机利用内能来做功的冲程是做功冲程，它是将内能转化为机械能的；

（2）电动机消耗电能得到机械能，将电能转化为机械能；

（3）发动机为蓄电池充电时，蓄电池发生化学反应，将电能转化为化学能储存在蓄电池中；

（4）制动减速发电的过程是将电动机作为发电机来使用的，将机械能转化为电能．

【解答分析】：

A、汽油发动机做功冲程是利用内能来做功的冲程，把内能转化为机械能，正确；

  B、电动机在提供动力时把电能转化为机械能，正确；

C、发动机为蓄电池充电时，蓄电池发生化学反应，将电能转化为化学能，正确；

 D、当汽车制动减速时，电动机还可以作为发电机为蓄电池充电，将机械能转化为电

能，故D错误．

 故选ABC．

【点评分析】：此题主要考查的是学生对汽油机和发动机、发电机工作过程中能量转化情况的了解和掌握，基础性题目．

【强化训练】：

下列流程图是用来说明单缸四冲程汽油机的一个工作循环及涉及到的主要能量转化情况．关于对图中①②③④的补充正确的是                                         （　　）


   A．①做功冲程  ②内能转化为机械能  ③压缩冲程  ④机械能转化为内能

   B．①压缩冲程  ②内能转化为机械能  ③做功冲程  ④机械能转化为内能

   C．①做功冲程  ②机械能转化为内能  ③压缩冲程  ④内能转化为机械能

   D．①压缩冲程  ②机械能转化为内能  ③做功冲程  ④内能转化为机械能

【规律总结】：内燃机的四个冲程是：

     吸气冲程（进气门打开，排气门关闭，活塞向下运动）。

    压缩冲程（进气门关闭，排气门关闭，活塞向上运动）；内能转化为机械能。

    做功冲程（进气门关闭，排气门关闭，活塞向下运动）；机械能转化为内能。

     排气冲程（进气门关闭，排气门打开，活塞向上运动）。

【提出问题】多媒体投影下列问题

汽油机的一个工作循环活塞往复几次？曲轴转动几周？对外做功几次？

【点拨】

     活塞上下来回一次叫一个往复

【提出问题】

我们知道了汽油机的工作原理，四个冲程只有一个冲程对外做功，但实际使用汽油机的汽车并不是忽快互慢的运动，这是什么原因呢？

【点拨】多媒体投影下列图片

实际的汽油机里面并不是一个气缸，而是四缸，八缸，甚至更多。

【跟踪训练】：

1.汽油机在某个冲程中，进气门和排气门都关闭，活塞向上运动，此冲程是

A.吸气冲程       B.压缩冲程

C.做功冲程       D.排气冲程

2.在图15—5所示的内燃机工作的一个循环中，其四个冲程的顺序应当是

A.乙、甲、丁、丙  B.甲、乙、丙、丁

C.乙、丁、甲、丙  D.甲、乙、丁、丙

【自主探究】

让学生学习柴油机的工作过程主要和汽油机对比学习。

1.柴油机的构造和汽油机相似，主要有哪些不同？

柴油机的构造

2.柴油机和汽油机的吸气冲程有哪些不同？

3.柴油机和汽油机的压缩冲程有哪些不同？

4.柴油机和汽油机的做功冲程有哪些不同？

5.柴油机和汽油机的排气冲程有哪些不同？

6.在应用上柴油机比汽油机有哪些优点？

【跟踪训练】：

   3.下面关于汽油机与柴油机的说法中，不正确的是 （ ）

   A．汽油机与柴油机使用的燃料不同

   B．柴油机采用压燃式点火，汽油机采用点燃式点火

   C．柴油机气缸顶部有个喷油嘴，汽油机气缸顶部有个火花塞

   D．柴油机与汽油机除使用的燃料不同外，在构造上完全相同

4.一台四冲程内燃机的飞轮转速为1800r／min，它１s完成（     ）

A.30个冲程，做了30次功　　　　　

B.60个冲程，做了60次功

C.120个冲程，做了30次功　　　　　

D.60个冲程，做了15次功

观察分析、交流思考，得出：

1.现象：水沸腾，橡皮塞被推开；

2.是水蒸气对橡皮塞做了功；

3.水蒸气具有内能；

4.在加热过程中水蒸气内能越来越大

5.能量转化：燃料（酒精）燃烧把化学能转化成了水的和水蒸气的内_能；水蒸气推动橡皮塞把_内能转化成了塞子的_机械_能。

观看多媒体投影的图片

体会热机的应用。

学生阅读课文后回答:

1.燃料直接在发动机气缸内燃烧产生动力的热机

2.汽油机和柴油机

汽油和柴油

3.气缸、火花塞、进气门、排气门、活塞、连杆、曲轴等

4.活塞在汽缸内往复运动时，从汽缸的一端运动到另一端的过程

5、吸气冲程、压缩冲程、

做功冲程、排气冲程

6、把以上四个冲程称为发动机的一个工作循环。

（设计意图：抓住学生有集体荣誉感的心理特点，分小组讨论学习，提高了学生的学习积极性。）

【实验、讨论、交流、回答】

可以动手操作汽油机模型进行探究，并回答气门的闭合情况及活塞的运动情况

进气门   排气门

下端     汽油和空气组成的燃料混合物

关闭       向上

增大       升高

机械能转化成内能

火花塞      下

内能转化成机械能

关闭    排气门  上端

学生思考：

学生讨论：

学生完成

学生识记

利用汽油机模型进行探究

汽油机的一个工作循环活塞往复2次，曲轴转动,2周，对外做功,1次.

【思考讨论】

看内燃机的剖面图，讨论思考老师提出的问题

在任意一时间内，总有一个做功冲程对外做功

（设计意图:从物理走向生活，进一步激发学生学习物理的兴趣）

学生独立完成

学生讨论交流后回答：

1、柴油机汽缸顶部没有火花塞，而有一个喷油嘴。

2、柴油机在吸气冲程里吸进汽缸的只有空气。

3、柴油机在压缩冲程中，活塞把空气的体积压缩得非常小，使得空气的温度很高。

4、在压缩冲程结束时，从喷油嘴喷出的雾状柴油遇到热空气便立刻燃烧起来。燃烧放出的热使得气体的压强和温度急剧升高，从而推动活塞对外做功。

5、和汽油机基本相同

6、主要应用在载重汽车、拖拉机、坦克、火车、轮船上，有的地方还用它带动发电机发电。

学生独立完成

3.科学世界

请同学们阅读课本的 “现代汽车”，

1.汽车由哪几部分组成？汽车电器设备的作用是什么？

现代汽车           汽车的内部结构

2.现代的汽车采用了电子燃油喷射系统，取代了传统的化油器系统有什么好处？这样的内燃机工作过程又是怎样的？

汽车动力系统

3.由于电子技术在汽车上的应用，请同学们谈谈未来汽车发展的方向和前景？

电子技术在汽车的应用

学生思考、讨论

发动机 底盘 车身 电器设备

产生电火花点燃气缸中的可燃气体

提高燃烧效率

汽缸吸入的不是汽油和空气的混合物，而是纯净的空气，在压缩冲程结束时，喷油嘴喷一定数量的汽油喷入。

未来汽车将更加节能、安全，对环境的影响会更小。

（设计意图：学生阅读“现代汽车”，激起学生对汽车发展的关注，知道未来汽车将更加节能、安全，对环境的无污染）

三、课堂小结

见附件一

归纳所学的知识和研究方法

四、课堂检测

教师巡视、讲评

完成检测题

见附件二

五、布置作业

物理助学

课后完成
