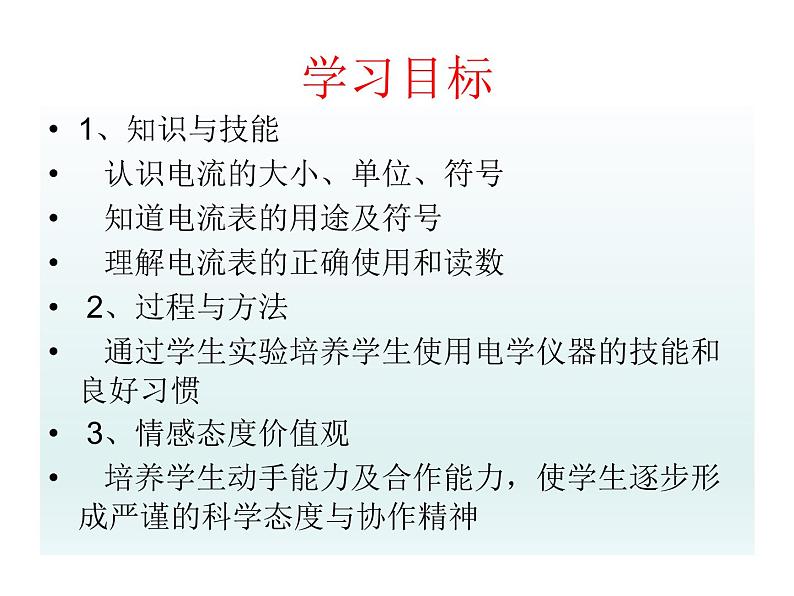

1、知识与技能 认识电流的大小、单位、符号 知道电流表的用途及符号 理解电流表的正确使用和读数 2、过程与方法 通过学生实验培养学生使用电学仪器的技能和 良好习惯 3、情感态度价值观 培养学生动手能力及合作能力，使学生逐步形成严谨的科学态度与协作精神

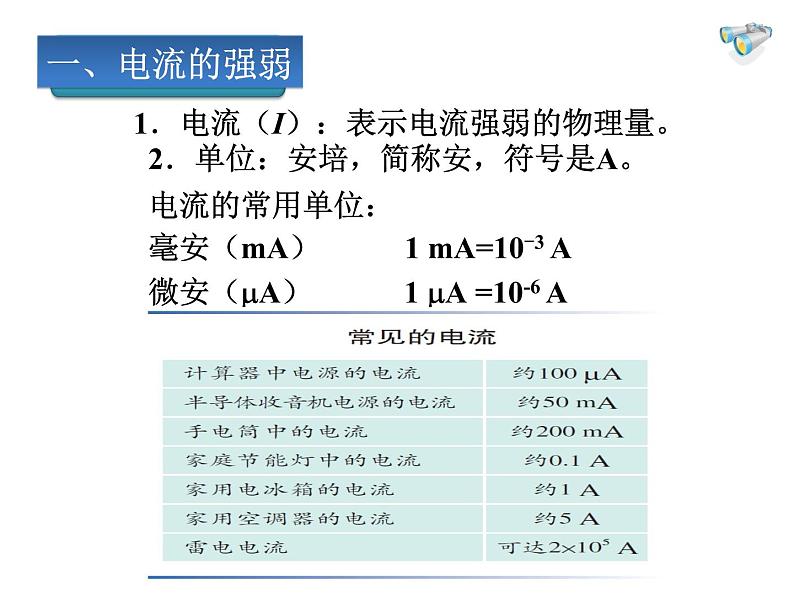

　　1．电流（I）：表示电流强弱的物理量。
　　2．单位：安培，简称安，符号是A。　　电流的常用单位：　　毫安（mA） 1 mA=10-3 A　　微安（mA） 1 mA =10-6 A

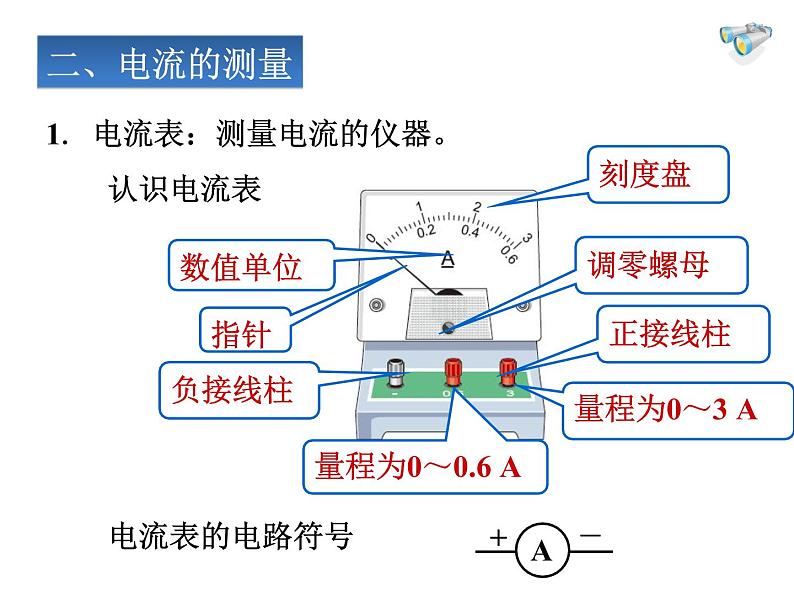

1. 电流表：测量电流的仪器。

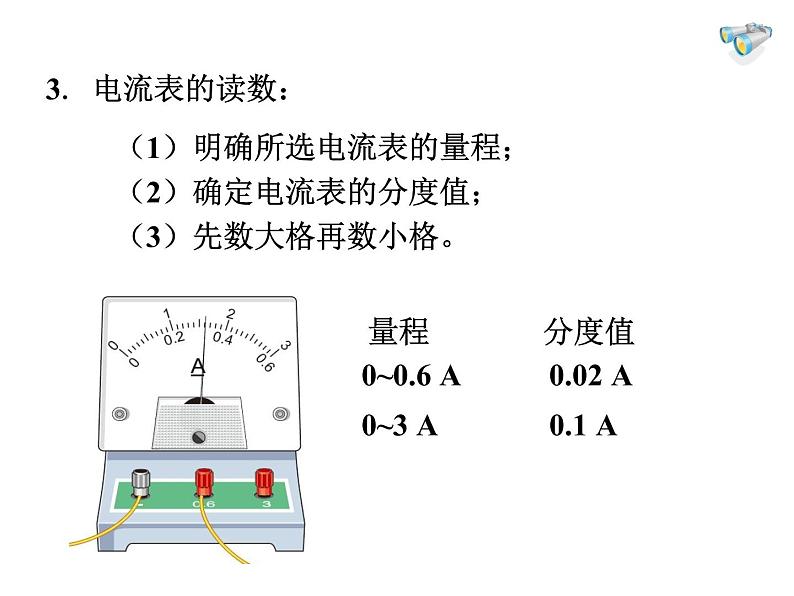

　　（1）明确所选电流表的量程；　　（2）确定电流表的分度值；　　（3）先数大格再数小格。

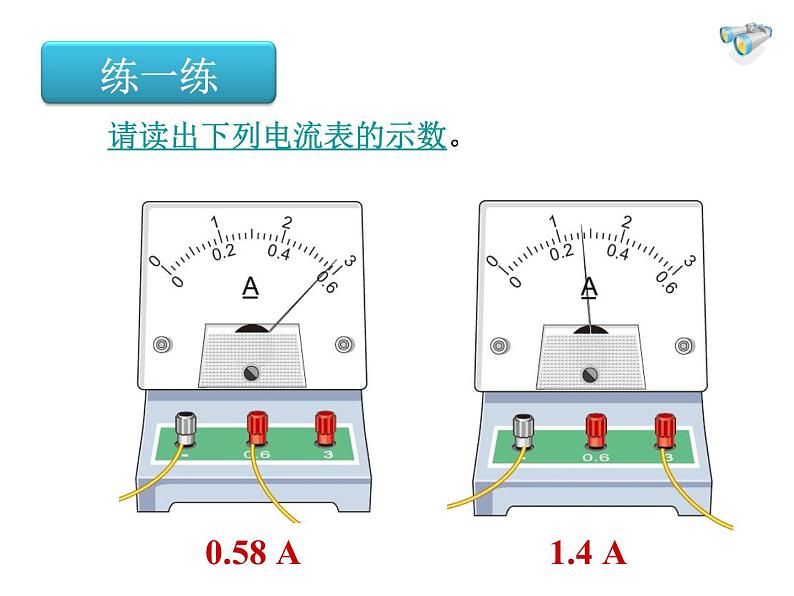

　　请读出下列电流表的示数。

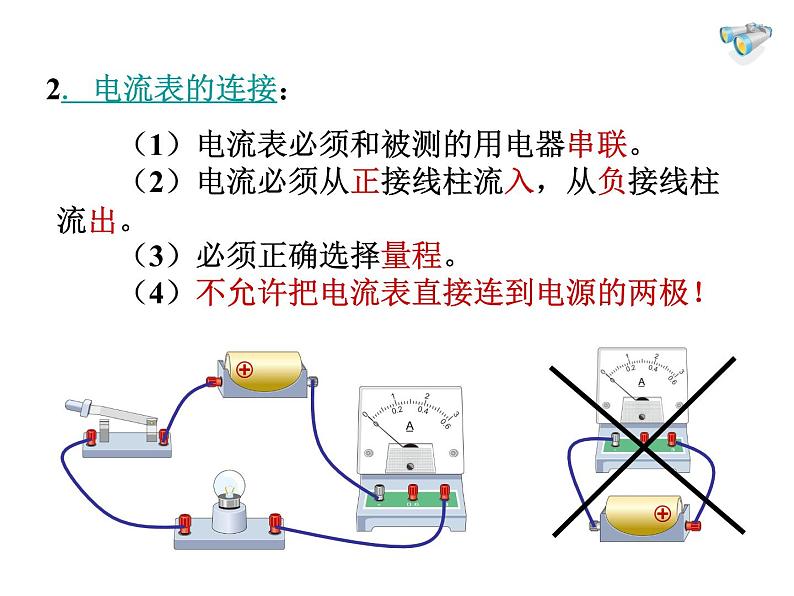

　　（1）电流表必须和被测的用电器串联。　　（2）电流必须从正接线柱流入，从负接线柱流出。　　（3）必须正确选择量程。　　（4）不允许把电流表直接连到电源的两极！

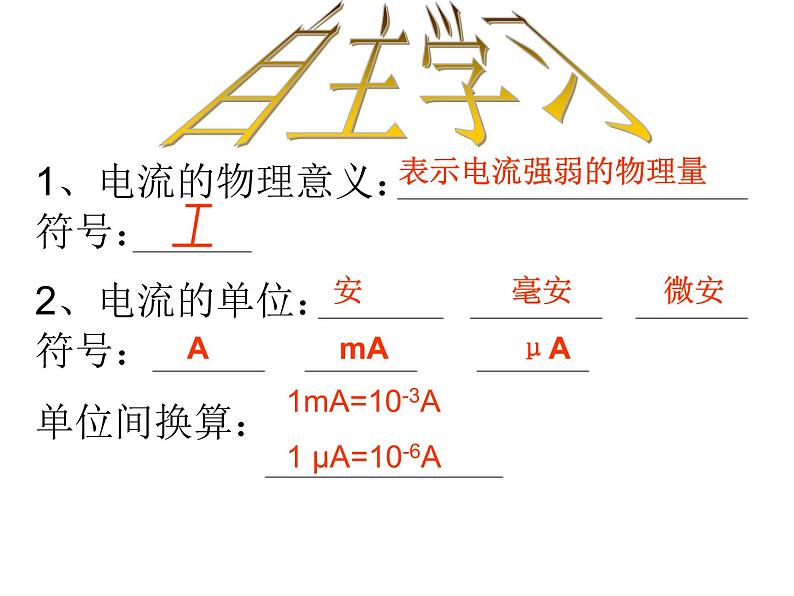

1、电流的物理意义： 符号：2、电流的单位： 符号：单位间换算：
1mA=10-3A1 μA=10-6A
电流表与被测电路串联观察电流表是否指在零刻度处选择合适的量程，被测电流不能超过电流表的量程电流要从电流表的“＋”接线柱流入、“－”接线柱流出。即：“正进负出”。禁止将电流表不经过用电器直接接在电源的两极上。
找一找 下面四幅图的连接有问题吗？
看一看1、电流表有 个接线柱。2、刻度盘上有 排刻度。
选标有“－”和“3”的接线柱：量程为 ，分度值 。
选标有“－”和“0.6”的接线柱：量程为 分度值 。
想一想:3、三个接线柱是否都要接入电路？4、读数时应该读哪一排数字？
2、0.28A= mA 160μA= mA= A 70mA= μA
1、图示：当导线都接“－”和“0.6”两接线柱时A图所示为 A，B图所示为 A；当导线都接“－”和“3”两接线柱时A图所示为 A，B图所示为 A。
3、如图所示是测量通过小灯泡的四个电路图，其中接法正确的是 （ ）
4、图１是用电流表测量电路中通过灯泡 Ll电流的电路图，其中正确的是 （ ）
 一、电流（I）：表示电流强弱的物理量。         单位：安（培）          符号：A  换算关系：A    103    mA     103     µA二、电流表： 读数；   使用方法：五要四不要；
