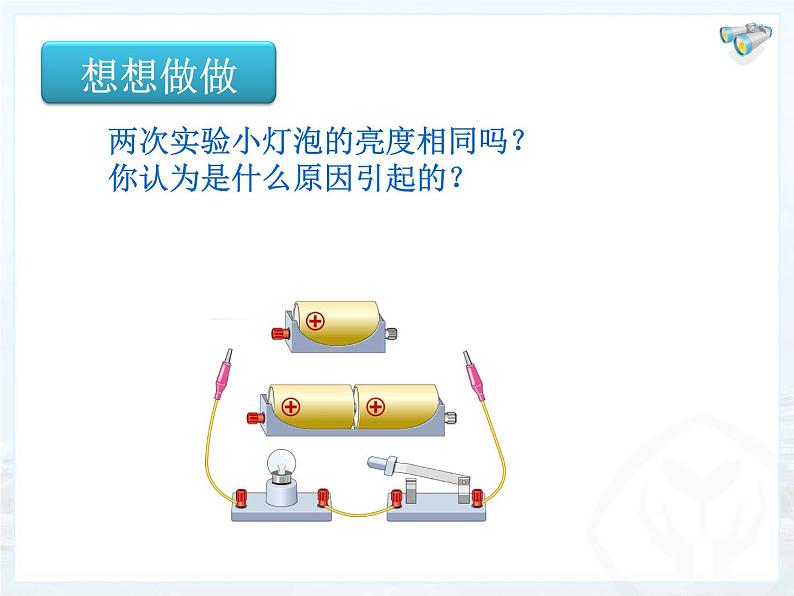

　　两次实验小灯泡的亮度相同吗？　　你认为是什么原因引起的？

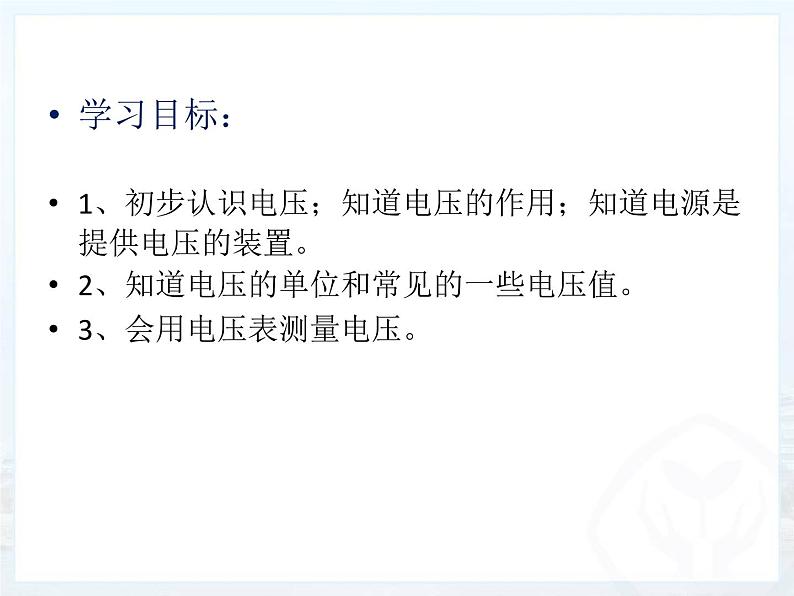

学习目标：1、初步认识电压；知道电压的作用；知道电源是提供电压的装置。2、知道电压的单位和常见的一些电压值。3、会用电压表测量电压。

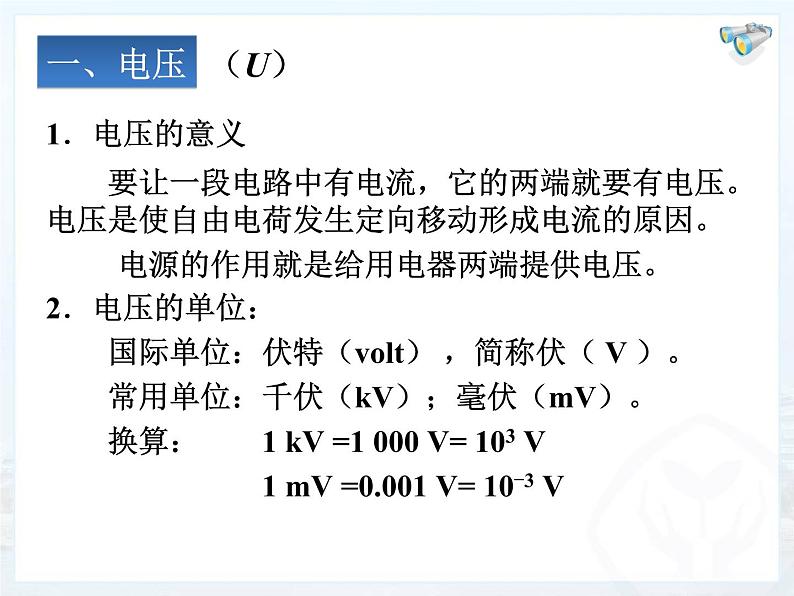

　　要让一段电路中有电流，它的两端就要有电压。 电压是使自由电荷发生定向移动形成电流的原因。
　　电源的作用就是给用电器两端提供电压。
2．电压的单位：　　国际单位：伏特（vlt） ，简称伏（ V ）。　　常用单位：千伏（kV）；毫伏（mV）。　　换算：　　1 kV =1 000 V= 103 V　　　　　　　1 mV =0.001 V= 10-3 V

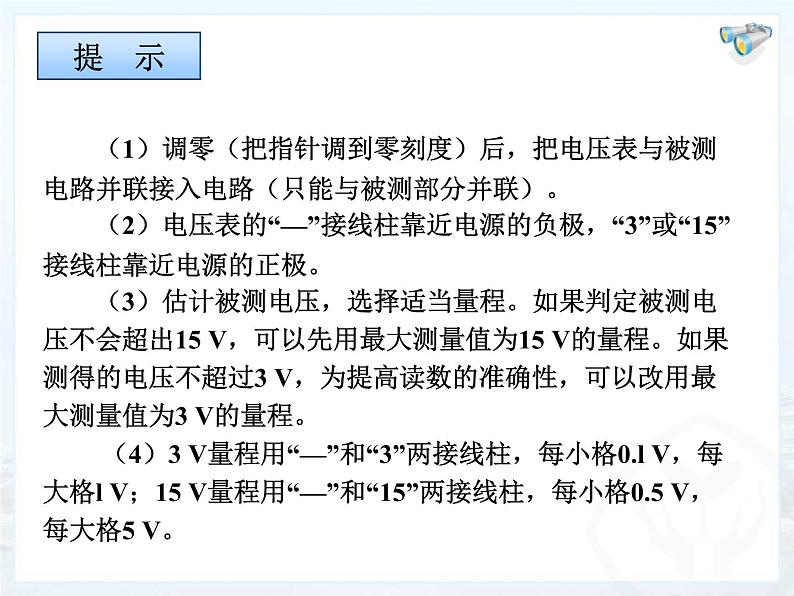

　　（1）调零（把指针调到零刻度）后，把电压表与被测电路并联接入电路（只能与被测部分并联）。 （2）电压表的“—”接线柱靠近电源的负极，“3”或“15”接线柱靠近电源的正极。 （3）估计被测电压，选择适当量程。如果判定被测电压不会超出15 V，可以先用最大测量值为15 V的量程。如果测得的电压不超过3 V，为提高读数的准确性，可以改用最大测量值为3 V的量程。 （4）3 V量程用“—”和“3”两接线柱，每小格0.l V，每大格l V；15 V量程用“—”和“15”两接线柱，每小格0.5 V，每大格5 V。　　

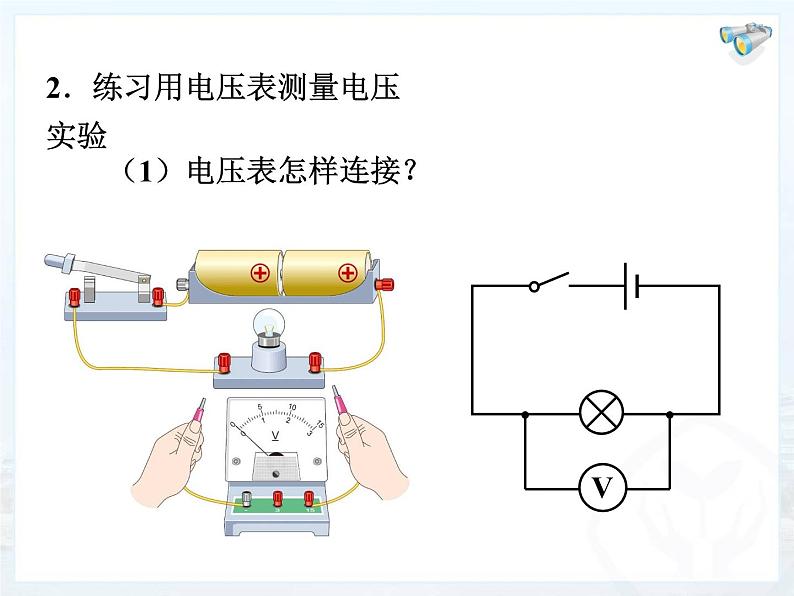

2．练习用电压表测量电压
实验　　（1）电压表怎样连接？
　　1．两个表的读数各是多少？
量程0~3 V 1.6 V
量程0~15 V 8 V
　　2．三个表的读数各是多少？
　　将电压表接在小灯泡两端，接通电路，读取的数据是 ＿＿＿＿ V ；
　　将电压表接在电 源两端，接通电路，读取的数据是 ＿＿＿＿ V。
　　实验结果表明，电压表两次的示数是相等的，即在只有一个用电器的电路中，用电器两端的电压与电源电压相等。
　　3．连接电路，使小灯泡发光并且用电压表测量小灯泡两端的电压。
　　4．画出对应的电路图。
如图，小琦用电压表测量灯泡L1两端的电压，为了继续测量灯泡L2两端的电压，她把电压表的左侧接线柱拆开，接到了C点处，这种做法正确吗？为什么？
