初中人教版第3节 广播、电视和移动通信图文ppt课件

这是一份初中人教版第3节 广播、电视和移动通信图文ppt课件，共23页。PPT课件主要包含了学习目标，电视的发射与接收，学校的电视演播室，电视信号接收工作过程，移动电话，无绳电话，科学世界，音频输入，音频输出，视频输入等内容，欢迎下载使用。
（1）了解无线电广播的大致工作过程。 （2）大致了解电视的工作过程。 （3）了解移动电话是怎样工作的。
在信息技术高速发展的今天，我们几乎每天都要听广播、看电视、接打手机，这些声音和图像是怎样传过来的呢？
电磁波传递声音和图像信号就象鸽子送信一样。
阅读课本无线电广播信号的发射和接收，思考：1．无线电信号是从哪里发射的？2．声音信号是如何发射到空中的？3．信号是如何接收的？4．收音机接收到手信号如何变成声音的？
无线电广播信号的发射由广播电台完成。

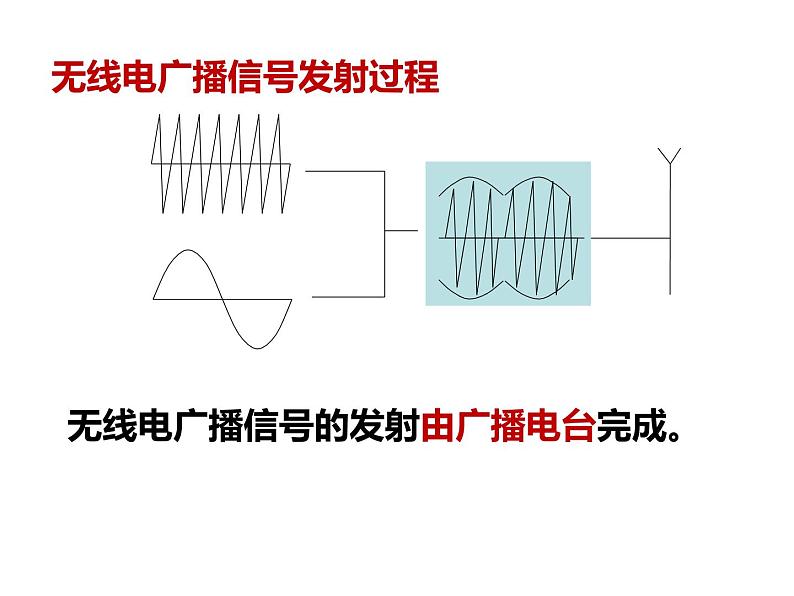

无线电广播信号发射过程
无线电广播信号的接收工作
接收天线接收到各种频率的电磁波，由调谐器选出特定频率的信号，需要经过解调将音频信号留下，音频信号经放大后被送到扬声器里，扬声器把音频信号转换成声音。接收工作由收音机完成。
阅读课本有关电视的发射和接收的内容，思考：1．电视信号中图像和声音信号是如何发射的？2．电视信号与广播信号有哪些异同？
电视图像信号发射工作过程
摄像机把图像变成电信号，发射机把电信号加载到频率很高的电流上，通过发射天线发射到空中。发射工作由电视台完成。
电视机的接收天线把高频信号接收下来，通过电视机把图像信号取出并放大，由显示器把它还原成图像。接收工作由电视机完成。
利用移动电话拨打另一电话。移动电话是如何把信号传递给另一部电话的？阅读课本有关移动电话的内容，思考：1．移动电话是如何把信号发射出去的？2．移动电话是如何接收到对方电话的信号的？
移动电话不需要电话线，比固定电话方便。移动电话与固定电话的工作原理基本一样，只是移动电话声音信息不是由导线中的电流来传递，而是由空间的电磁波来传递。移动电话既是无线电发射台，又是无线电接收台。
每个移动电话都是一个电磁波发射器，它通过电磁波把你讲话的信息发射到空中；同时它又是一个电磁波接收器，在空中捕获电磁波，是你得到对方讲话信息。
设立基地台的原因：手持移动电话的体积很小，发射功率不大；它的天线也很简单，灵敏度不高。因此，它跟其他用户的通话要靠较大的固定基地台转接。
工作区域在几十米至几百米的范围。
座机接在市话网上，相当于小型基地台。
由声音变成的电信号，它的频率在几十赫到几千赫之间，叫做音频信号。由图像变成的电信号，它的频率在几赫到几兆赫之间，叫做视频信号。音频和视频信号加载到频率更高的电流上，这种电流叫射频电流。
音频、视频、射频和频道
那么AUDIO IN表示： AUDIO OUT表示： VIDEO IN表示：VIDEO OUT表示：
AUDIO表示音频，VIDEO表示视频。 IN表示输入，OUT表示输出。
1、频率越高，天线发射电磁波的能力越强。2、电磁波的发射和接收都需要天线。3、移动电话既是无线电发射台又是无线电接收台，中间要靠基地台转接。基地台和电话交换机相连。
1、移动电话机由 来传递声音，它既是 又是 。移动电话靠________使在不同地方的人可以互相通话。
2、观察图回答，在音频、视频、射频三种信号中，频率最高的是（ ）A．音频 B．视频 C．射频 D．一样高
3、电磁波的发射装置中必须有调制器，调制器在发射过程中的作用是（ ）A.将声音和振荡电流混合起来 B.振荡出带有信号的高频振荡电流C.将不同的声音电流任意混合起来 D.将低频声音信号加到高频振荡电流上
