　　设计实验电路并画出电路图。

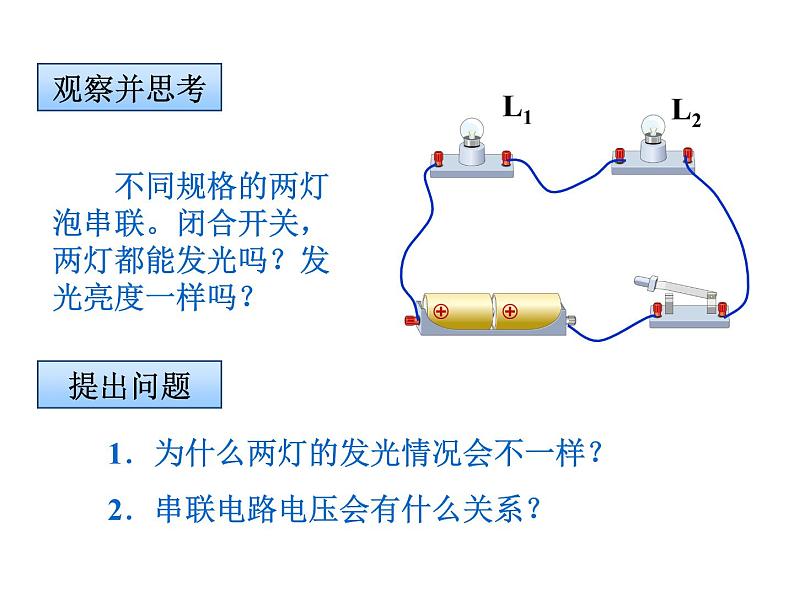

一、探究串联电路电压的规律
　　1．调节电压表指针指零，检查器材；
　　2．按照电路图连接电路。断开开关，检查电路；
　　3．用电压表测量灯L1两端的电压，记为U1；

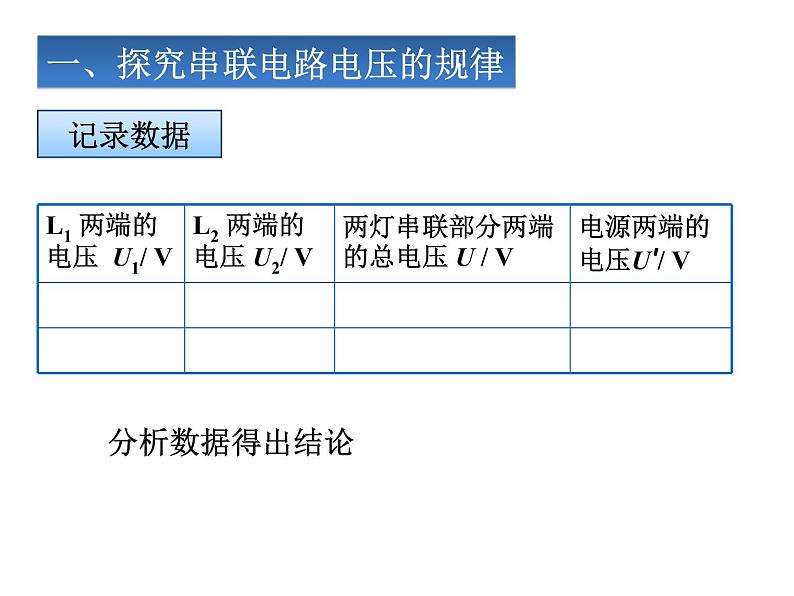

　　4．用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格；
　　5．更换灯泡，重复步骤3、4；
　　6．总结总电压和分电压关系。

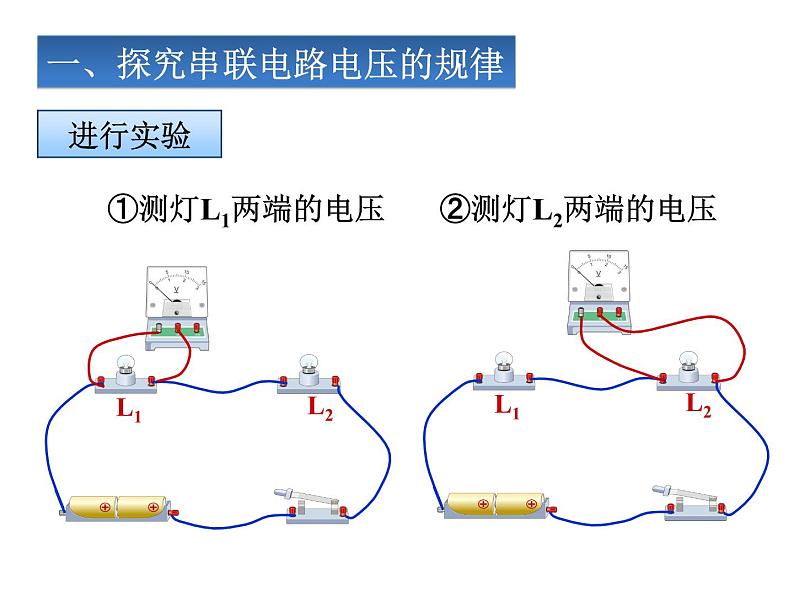

　　①测灯L1两端的电压

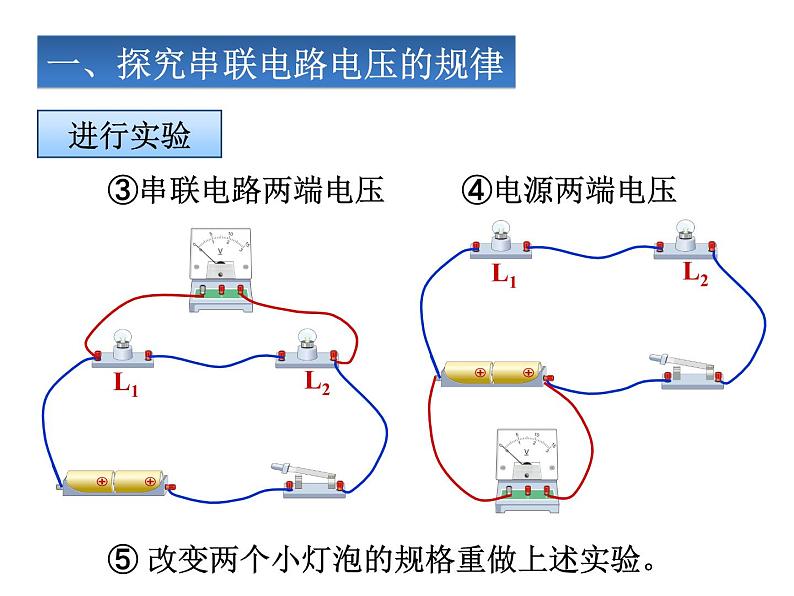

　　③串联电路两端电压
　　⑤ 改变两个小灯泡的规格重做上述实验。

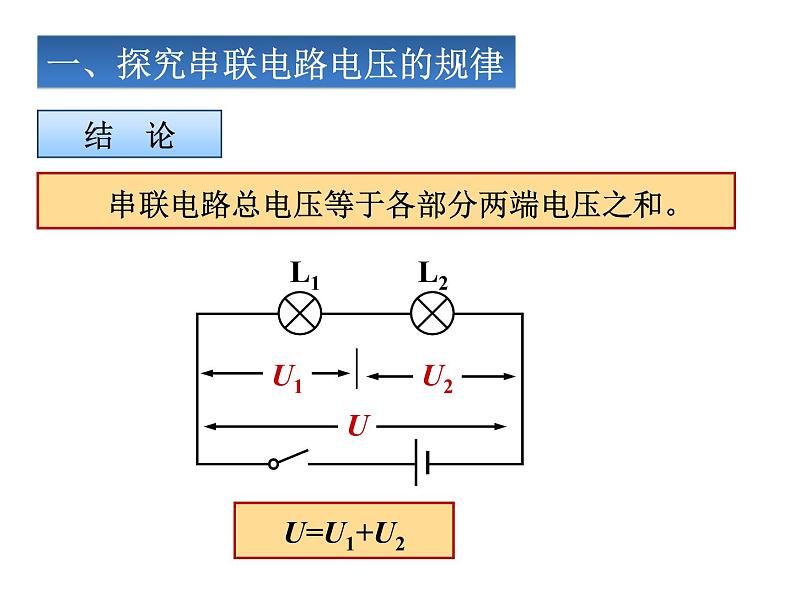

　　串联电路总电压等于各部分两端电压之和。
　　1．各支路两端的电压与电源两端电压的关系是怎样的？　　2．与并联电路中的电流关系一样吗？　　3．与串联电路中的电压关系一样吗？
二、探究并联电路电压的规律
电压表要选择合适的量程
　　④ 改变两个小灯泡的规格重做上述实验。
并联电路总电压等于各支路两端电压。
　　把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
　　实验结果表明：电池组两端的电压等于每节电 池电压之和。
　　电池串联的电压规律：
