河南省许昌市襄城县2021-2022学年九年级（上）期末考试物理试题(word版含答案)

这是一份河南省许昌市襄城县2021-2022学年九年级（上）期末考试物理试题(word版含答案)，共11页。试卷主要包含了填空题，单选题，多选题，作图题，实验题，综合题等内容，欢迎下载使用。

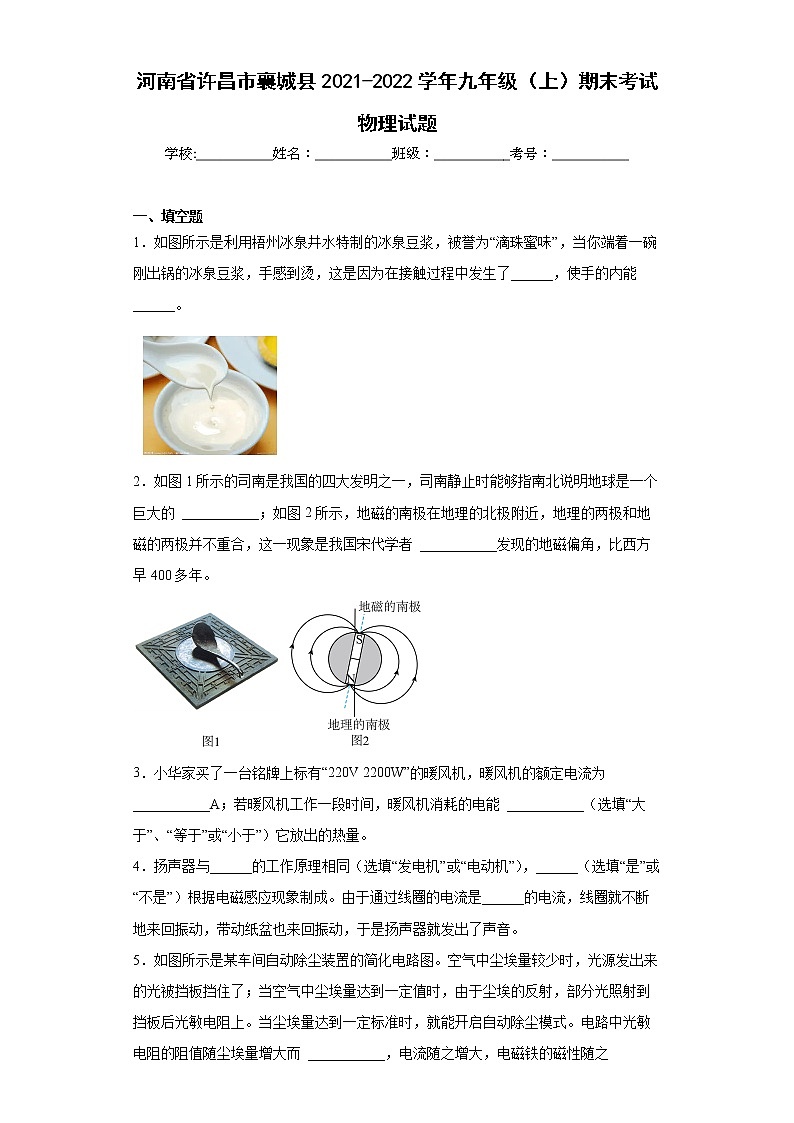

河南省许昌市襄城县2021-2022学年九年级（上）期末考试物理试题学校:___________姓名：___________班级：___________考号：___________ 一、填空题1．如图所示是利用梧州冰泉井水特制的冰泉豆浆，被誉为“滴珠蜜味”，当你端着一碗刚出锅的冰泉豆浆，手感到烫，这是因为在接触过程中发生了______，使手的内能______。2．如图1所示的司南是我国的四大发明之一，司南静止时能够指南北说明地球是一个巨大的 ___________；如图2所示，地磁的南极在地理的北极附近，地理的两极和地磁的两极并不重合，这一现象是我国宋代学者 ___________发现的地磁偏角，比西方早400多年。3．小华家买了一台铭牌上标有“220V 2200W”的暖风机，暖风机的额定电流为 ___________A；若暖风机工作一段时间，暖风机消耗的电能 ___________（选填“大于”、“等于”或“小于”）它放出的热量。4．扬声器与______的工作原理相同（选填“发电机”或“电动机”），______（选填“是”或“不是”）根据电磁感应现象制成。由于通过线圈的电流是______的电流，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。5．如图所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时，光源发出来的光被挡板挡住了；当空气中尘埃量达到一定值时，由于尘埃的反射，部分光照射到挡板后光敏电阻上。当尘埃量达到一定标准时，就能开启自动除尘模式。电路中光敏电阻的阻值随尘埃量增大而 ___________，电流随之增大，电磁铁的磁性随之 ___________；若图中a、b一个是除尘器，一个是指示灯，则 ___________是指示灯。6．通电线圈相当于一匝通电螺线管，其两侧的磁极与线圈中电流方向的关系可用安培定则判定。如图所示，将两个线圈挂在水平固定的光滑细杆MN上，给两个线圈通以图示方向的电流，两个线圈______（选填“靠近”或“远离”）；左侧线圈的右端为______极。 二、单选题7．2020年10月15日，《自然》杂志报道了一种可以在15℃下实现超导的新材料，向创造没有电阻的高效电力系统迈出了重要一步。超导材料可以应用在（　　）A．电热毯 B．电动汽车动力系统 C．电热水壶 D．充电暖手宝8．图所示情景中，符合安全用电常识的是（　　）A．在一个插座上同时使用多个大功率用电器B．高压线下钓鱼C．电器失火时先切断电源D．用湿手将插头拔下来9．如图所示的实验装置，下列说法正确的是（　　）A．该装置能将机械能转化为电能B．该装置可用来研究电流的磁效应C．该装置可用来研究电磁感应现象D．该装置研究的是电动机的工作原理10．在如图所示的电路中，电源电压保持不变。当开关S由断开到闭合时（　　）A．电流表A示数不变 B．电压表V示数变小C．电路消耗的总功率不变 D．电路的总电阻变小11．为了让护士能在护士站观察到药液量的变化，某物理兴趣小组设计了一种输液提示器。当袋中药液量减少时，电表示数随之减小，符合要求的电路图是（　　）A． B． C． D．12．甲、乙为不同条形磁铁的两个磁极，弧线是部分未标方向的磁感线，如图所示，根据图中小磁针静止时的指向判断甲、乙的磁极，下列描述正确的是（　　）A．甲、乙都是N极 B．甲、乙都是S极C．甲是N极，乙是S极 D．甲是S极，乙是N极 三、多选题13．如图所示的装置，当线圈的电刷分别与两铜环接通且线圈匀速转动时，标有“红”“绿”字样的是发光二极管，下列说法正确的是（     ） A．线圈转动过程中，两个二极管交替发光B．线圈转动过程中，二极管发光的亮度不变C．当线圈所在平面与磁感线垂直时，两个二极管都不发光D．该装置中的线圈和磁体部分在电路中相当于用电器14．如图甲所示的电路中，电源电压保持不变，R0定值电阻，R为滑动变阻器。闭合开关S，移动滑片P，滑动变阻器消耗的电功率与电流关系的图像如图乙所示。正确的是（　　）A．滑动变阻器的最大阻值是20ΩB．滑动变阻器消耗的电功率最大时，变阻器的阻值是10ΩC．电源电压为8VD．电路消耗的最大电功率为6.4W 四、作图题15．如图，请根据通电螺线管附近静止小磁针的指向，用箭头在A点标出磁感线方向，在B点标出电流方向。16．用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。 五、实验题17．小辉用如图甲的装置探究电磁感应现象。（1）他上下移动单根导线时，观察到灵敏电流计的指针 ___________；左右移动该导线时，观察到灵敏电流计的指针 ___________；（2）他通过这个实验现象得出初步结论：闭合电路的一部分导体在磁场里做 ___________磁感线的运动时，导体中就会产生电流；（3）为了进一步验证这个结论，他又用如图乙的装置进行实验，发现将条形磁铁向下插入线圈与保持条形磁铁在线圈中不动，向上提起线圈时，灵敏电流计的指针的偏转方向 ___________。18．张勇用如图甲装置，探究“电热与电阻的关系并测出标签污损的电阻丝R2的阻值”。（1）在两个相同的锥形瓶内装入等质量的煤油，设计如图甲所示电路。开关闭合后，电压表有示数，但电流表无示数，电路故障是 ___________；（2）排除故障后，调节滑动变阻器的滑片P得到电表示数如图乙所示，则电压表示数为 ___________V，求得R2阻值为 ___________Ω。一段时间后，观察到电阻丝 ___________所在锥形瓶中的温度计示数升高的比较多；（3）请分析“电炉工作时，电炉丝发热明显、而与电炉丝相连的导线发热不明显”：电炉丝的电流 ___________导线的电流，电炉丝的电阻 ___________导线的电阻。（选填：“大于”、“等于”、“小于”）19．小豪在做“测量小灯泡的电功率”的实验，所用的小灯泡额定电压为2.5V。（1）图甲为小豪连接的实物电路，要求向右移动滑片时灯泡变亮，请你帮他补充完整；(        )（2）排除故障后，闭合开关，移动滑动变阻器滑片，当电压表示数为1.8V时，电流表示数如图乙所示为 ___________A，此时计算出小灯泡的实际功率为 ___________W；（3）根据实验数据绘制成了U﹣I图像如图丙所示，根据图像提供的信息，可计算出小灯泡的额定功率是 ___________W，并可归纳出：小灯泡两端的实际电压越 ___________，实际功率越大；（4）完成上述实验后，小豪进一步思考，在没有电流表的情况下，能否测量额定电压为2.5V的小灯泡的额定功率？他想利用一个定值电阻R0接在原电路电流表的位置，设计的电路图如图丁所示，然后调节滑动变阻器滑片使电压表示数为 ___________V，接着保持滑片位置不变，将电压表 ___________点（选填“A”或“B”）的接线改接到C点，观察并记录电压表示数为U，则小灯泡的额定功率可表示为P额=___________（用R0、U等物理量符号表示）。 六、综合题20．爷爷家的电饭锅不能做饭了，奶奶看到墙上插座处有烧焦的痕迹就埋怨爷爷：“每次做完饭都让你把插头从插座上拔下来，而你从电饭锅连接口拔出就算完事，插头总在插座上插着，看，烧坏了吧！”爷爷说：“插头从锅上拔出后就没电了！”奶奶说：“没电？没电你摸摸，不电死你才怪！”如图甲是小伟重新为爷爷买的一个带开关和指示灯的三孔插座。（1）插头总在插座上插着______（选填“是”或“不是”）插座烧焦的原因。爷爷说的“没电”是指插头从锅上拔出后，插头处没有______（选填“电压”或“电流”），奶奶认为的“有电”能电死人的情况是当人体直接或间接跟______连通时，都会造成触电事故的；（2）将图乙中的电路正确连接完整。要求：插座电路通断由开关控制，通电指示灯亮，断电指示灯灭；(      )（3）爷爷家只有电饭锅工作时，小伟发现如图丙所示的电能表，铝盘在6min内转过300圈，请计算这个电饭锅的实际功率是多大？(      )21．央视网消息：2021年9月11日凌晨，辽宁大连市普兰店区一住户家中液化气罐泄漏并引发爆燃。事故导致8人死亡，另有5人受伤在医院救治。若燃气灶安装熄火自动保护装置，在意外熄火（如汤水撒出）时，装置能自动关闭气路，或许能减少火灾的发生。图甲为小华设计的模拟装置示意图，电源电压U=6V，定值电阻R0=200Ω，当电磁铁线圈中的电流I0.02A时，衔铁K被释放从而关闭气路（未画出）启动保护，反之打开气路，线圈电阻不计，热敏电阻Rt的阻值与温度的关系如图乙中图线①所示，闭合开关S，则：（1）电磁铁下端为 ___________（选填“N”或“S”）极，停止加热（意外熄火）后，随着Rt温度降低，线圈中电流将变 ___________（选填“大”或“小”）。（2）当温度为20℃时，电路中的总功率是多少W？(    )（3）装置启动保护时，Rt的最高温度是多少℃？(    )（4）若仅将Rt更换为图线②所示的热敏电阻（两只热敏电阻的吸、放热本领相同），小华发现装置启动保护的灵敏度会 ___________。
参考答案：1．     热传递     增加2．     磁体     沈括3．     10     大于4．     电动机     不是     变化5．     减小     增强     a6．     远离     S7．B8．C9．D10．D11．B12．B13．AC14．AB15．16．17．     不偏转     偏转     切割     相同18．     R2断路     8     16     R2     等于     大于19．          0.16     0.288     0.5     大     2.5     B     20．     不是     电流     火线          1000W21．     N     小     0.08W     80℃     降低
